Устройство нижнего слива УСН-175ГП, УСН-200ГП (с гидромонитором и парообогревом)

Описание и область применения

Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП и УСН-200ГП. Данные устройства применяются для нижнего слива нефтепродуктов из железнодорожных цистерн и оборудованы дополнительно подогревающей рубашкой и гидромонитором, что существенно влияет на ускорение процесса работы.

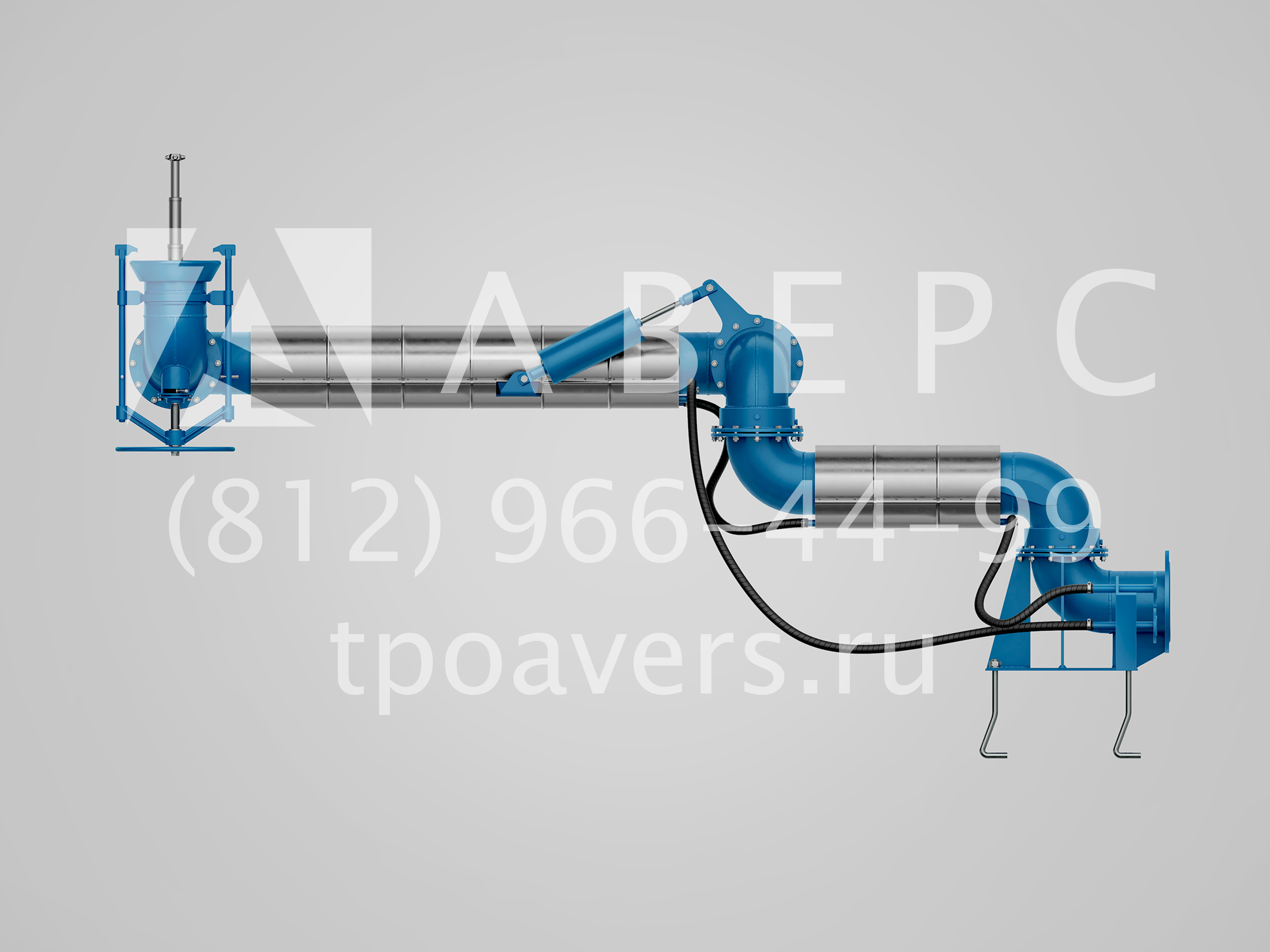

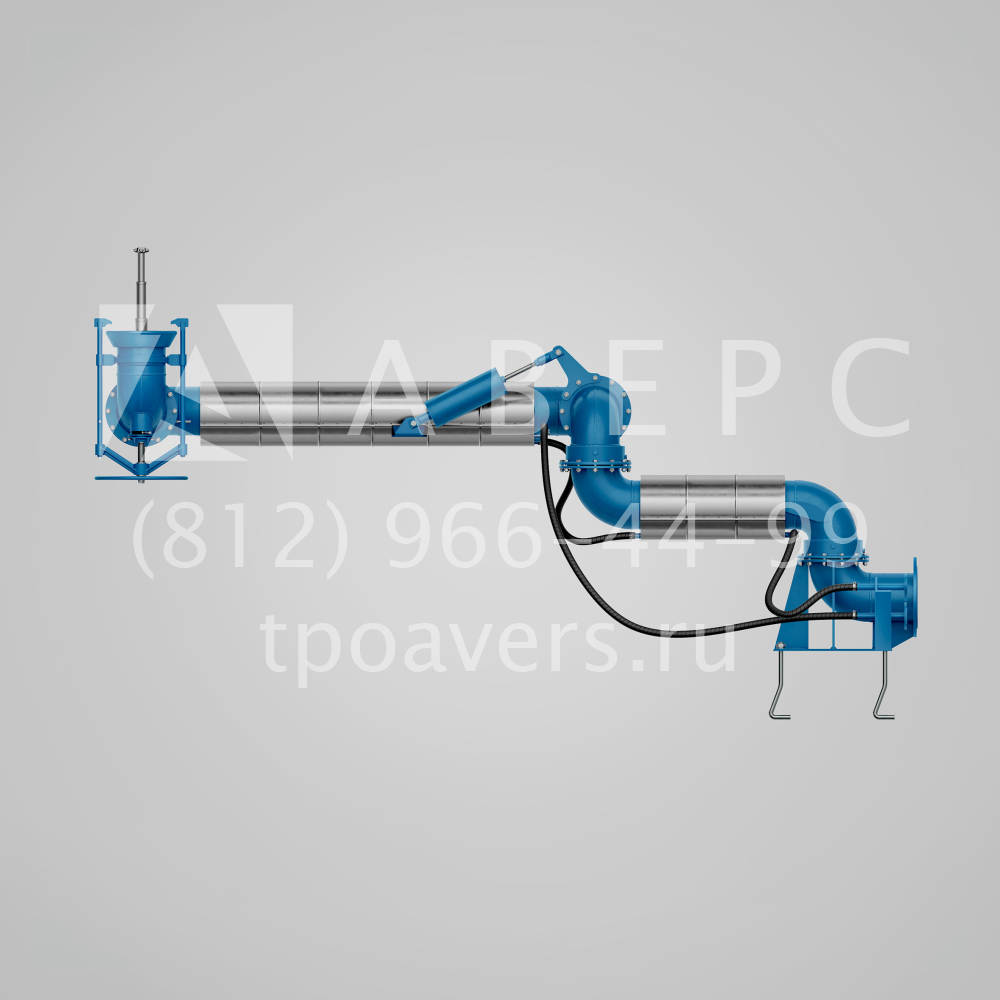

Изображение 1. Устройство нижнего слива УСН-175ГП, УСН-200ГП с гидромонитором и парообогревом. Общий вид

Устройства нижнего слива УСН-ГП поставляются в следующих комплектациях:

• Устройство нижнего слива УСН-175ГП-04 с гидромонитором и парообогревом (с зоной действия 4 м)
• Устройство нижнего слива УСН-175ГП-06 с гидромонитором и парообогревом (с зоной действия 6 м)
• Устройство нижнего слива УСН-200ГП-04 с гидромонитором и парообогревом (с зоной действия 4 м)
• Устройство нижнего слива УСН-200ГП-06 с гидромонитором и парообогревом (с зоной действия 6 м)

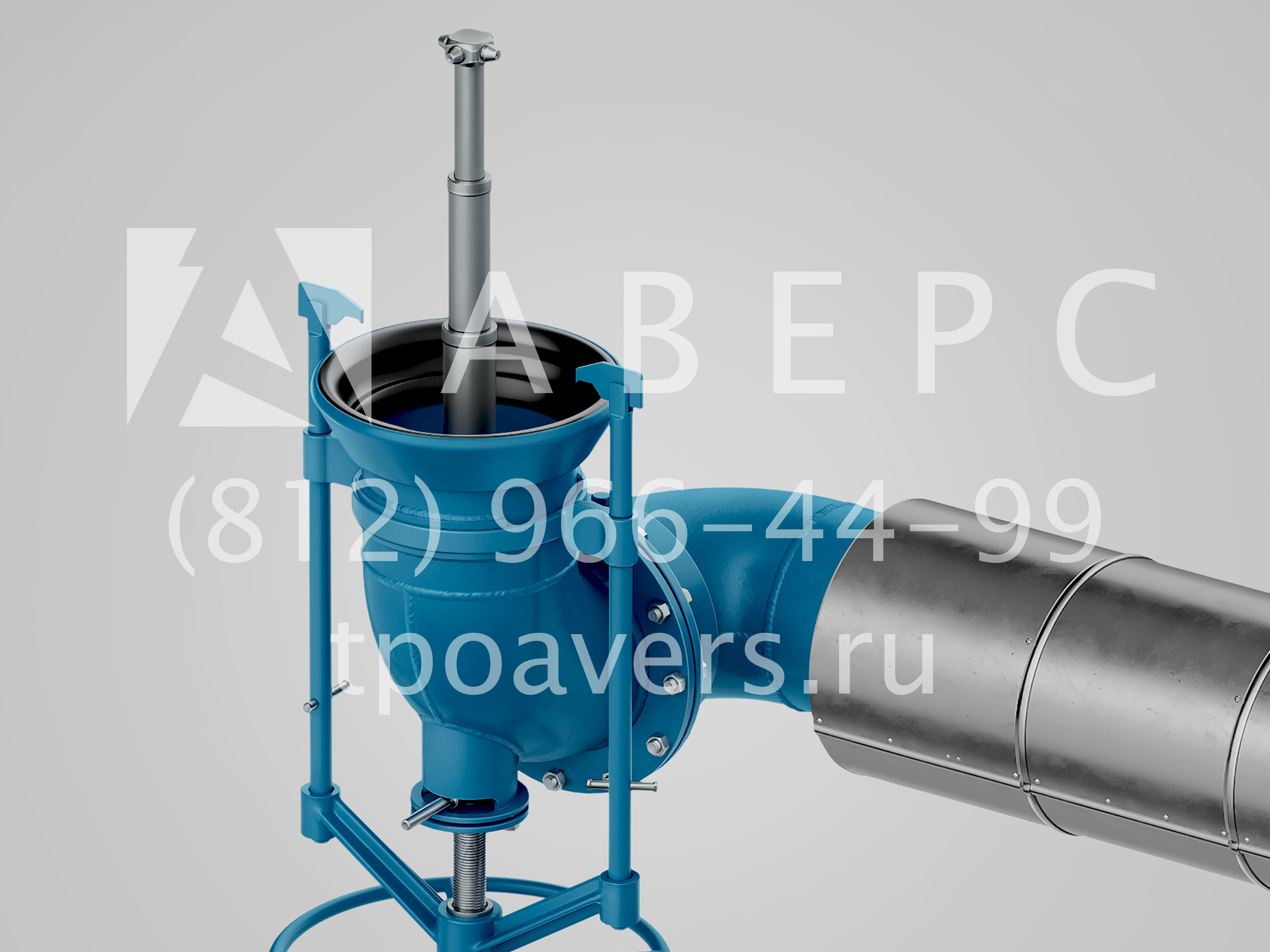

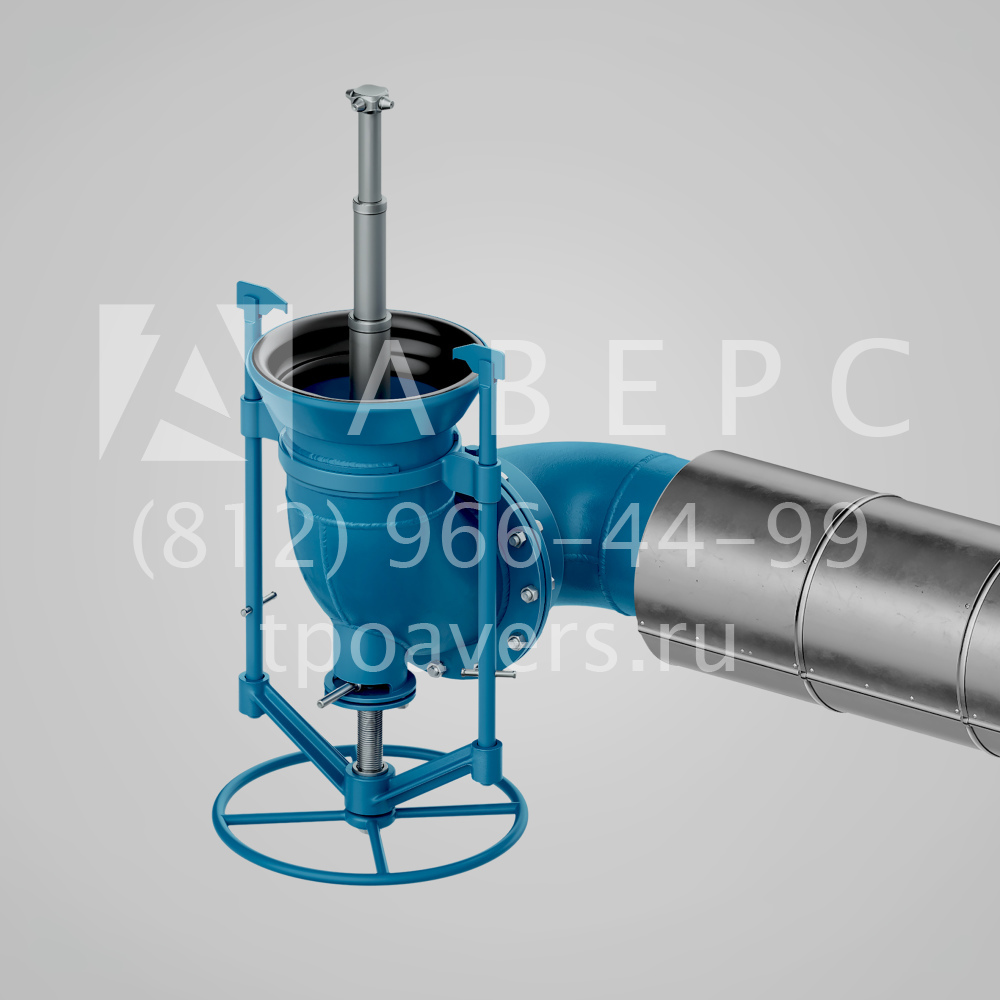

Изображение 2. Устройство нижнего слива УСН-175ГП, УСН-200ГП. Присоединительная головка

К особенностям устройств нижнего слива УСН-ГП относится:

• Длительная эксплуатация, обеспеченная простотой легкости вращения без возможности перекосов, что осуществлено с помощью двухрядных шарниров.
• Упрощенность замены уплотняющих манжет.
• Возможность установить захваты присоединительной головки в удобном для работы месте на приборе слива емкости.
• Надежность и герметичность присоединения устройства к сливному прибору цистерны происходит за счет независимого исполнения захватов и специализированной формы уплотнения головки присоединяющей.
• В процессе эксплуатации, т.е. сливания нефтесодержащего продукта по внутреннему трубопроводу, в ж/д цистерны, находясь под давлением, подаётся аналогичный сливаемому подогревающий продукт. Интенсивность же разогрева и перемешивания вязких нефтесодержащих продуктов в ж/д цистерне, до перехода их в жидкое состояние, обеспечивается тем, что головка сопловая (гидромонитора) имеет 360 градусов поворота внутри железнодорожной цистерны. Эта функция обеспечивается рукояткой головки присоединительной.
• Устройство УСН-175ГП и УСН-200ГП осуществляет более быстрый слив вязких нефтесодержащих продуктов за счет разогрева стенок шарнирных труб в процессе эксплуатации.

По устойчивости к воздействию климатических факторов внешней среды устройство УСН-ГП изготавливается в исполнении У и ХЛ, категория размещения 1 по ГОСТ 15150-69.

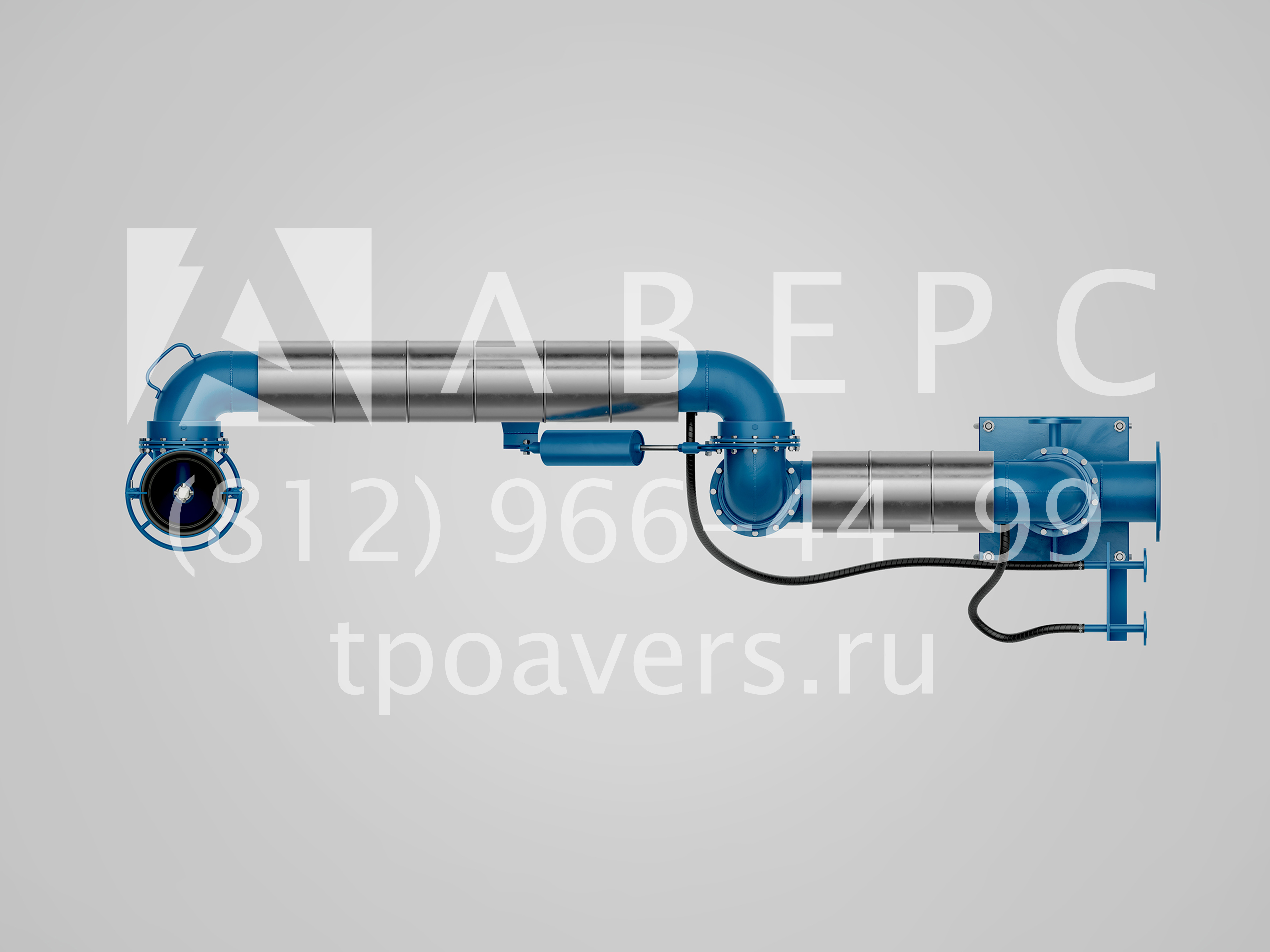

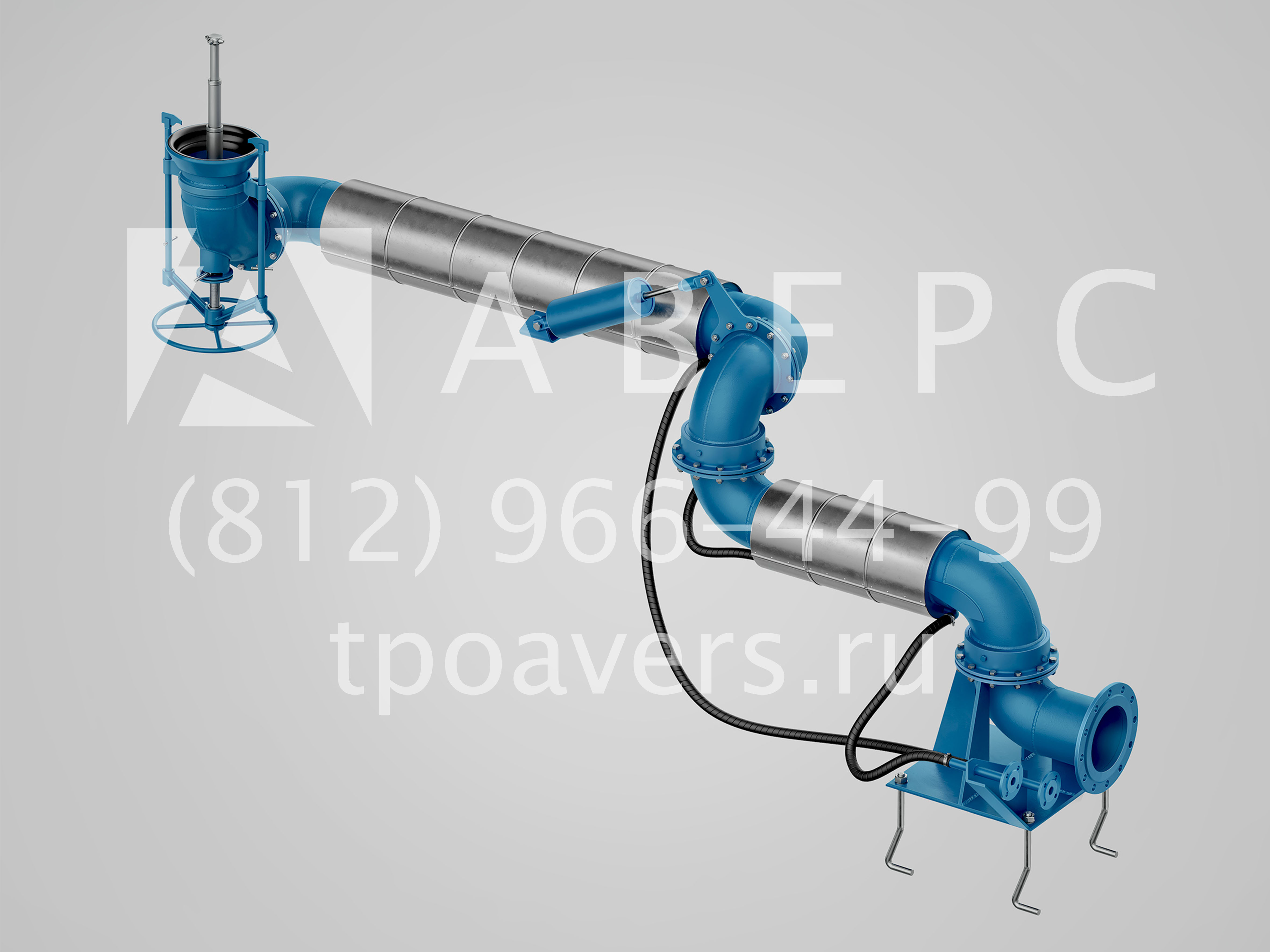

Изображение 3. Устройство нижнего слива УСН-175ГП, УСН-200ГП (с гидромонитором и парообогревом)

Устройство и принцип работы

Устройство нижнего слива УСН-175ГП и УСН-200ГП состоит из опорного патрубка, шарниров (4 шт.), шарнирно-соединенных труб, присоединительной головки с захватами. Труба с присоединительной головкой уравновешены компенсатором. При перекосе сливной горловины цистерны плавающие захваты обеспечивают плотное соединение присоединительной головки. При замене уплотняющих манжет шарниры двухрядные не требуют разборки.

Шарниры выполнены из двух обойм, наружной и внутренней, с одним или двумя рядами шариков. Герметичность шарнира обеспечивают уплотнительные манжеты. Опорный патрубок представляет собой металлоконструкцию из трубы, основания и присоединительного фланца. Основанием установка крепится к фундаменту, а присоединительным фланцем — к фланцу коллектора.

Присоединительная головка состоит из непосредственно головки, двух захватов, коромысла и маховика с рукояткой. Захват состоит из стержня и кулачка. Кулачок находится на верхней части стержня, а нижняя часть стержня крепится к коромыслу. В центральной части коромысла имеется ходовая гайка, которая находится на винте, один конец которого шарнирно закреплен на головке, а на втором конце установлен маховик. При вращении маховика вращается винт, а коромысло движется поступательно вверх или вниз в зависимости от направления вращения маховика. Консольная часть установки уравновешивается пружинами.

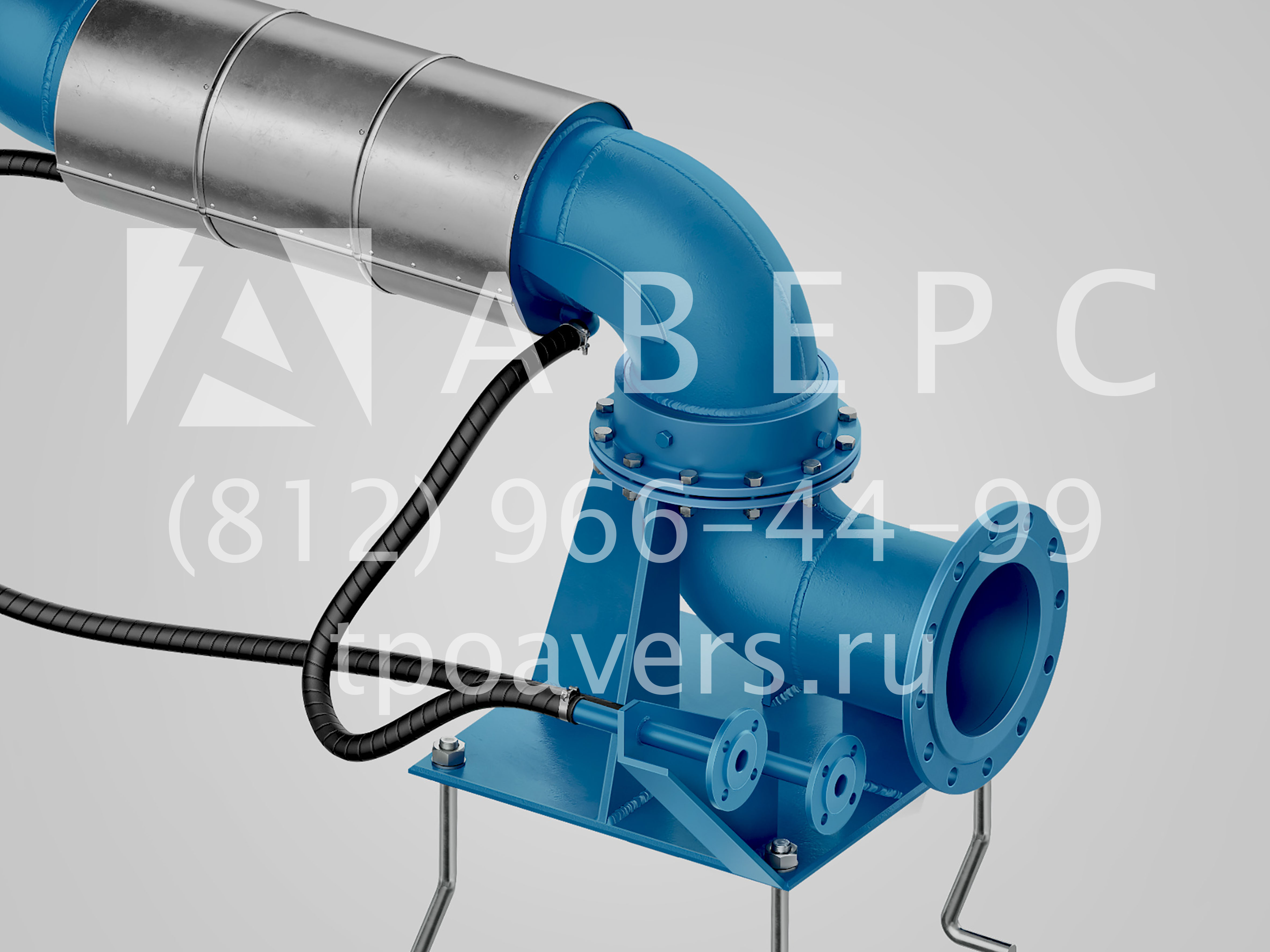

Изображение 4. Устройство нижнего слива УСН-175ГП, УСН-200ГП с гидромонитором и парообогревом. Опорный фланец

Монтаж устройств нижнего слива УСН-175ГП и УСН-200ГП

К работе по монтажу, допускаются лица изучившие руководство и инструкцию по технике безопасности, утвержденную руководителем предприятия потребителя. Монтаж и эксплуатация установки должны проводиться с соблюдением правил безопасности, производственных инструкций разработанных с учетом ПБ 09-540-03 и ПБ 09-560-03.

Установка должна быть заземлена с помощью заземляющего зажима. Место присоединения наружного заземляющего проводника должно быть тщательно зачищено и предохранено от коррозии путём нанесения слоя консистентной смазки. По окончании монтажа проверить величину сопротивления заземляющего устройства, которая должна быть не более 10 Ом. Проверка величины сопротивления должна производиться два раза в год.

Прежде чем приступить к монтажу установки, необходимо произвести их тщательный осмотр. При этом необходимо обратить внимание на:

• предупредительные надписи;
• наличие крепёжных элементов (болтов, гаек, шайб);
• наличие уплотнения на головке присоединительной;
• состояние заземления;
• наличие заглушек в неиспользуемых вводных устройствах;
• герметичность соединений установки;
• наличие эксплуатационной документации.

Изображение 5. Устройство нижнего слива УСН-175ГП, УСН-200ГП. Паровая рубашка

Все крепежные болты должны быть затянуты. Затяжка резьбовых соединений должна быть равномерной.

Монтаж установки производится по типовому проекту, согласованному с местной пожарной инспекцией с соблюдением требований техники безопасности.

Порядок монтажа:

1. снять установку с транспортной тары;
2. установить на фундамент;
3. присоединить патрубок опорный на корпусе установки к фланцу ответному сливной системы, для этого установить болты с гайками, предварительно их затянуть без усилия;
4. произвести фиксацию головки присоединительной к патрубку сливного прибора вагона-цистерны и после этого произвести равномерно затяжку болтов окончательно.

Подготовка изделия к использованию

При подготовке к пуску и эксплуатации установок необходимо соблюдать последовательность операций, указанных в технологическом регламенте и инструкциях по эксплуатации оборудования. Работающий персонал должен выполнять только ту работу, по которой прошел инструктаж и обучение.

При работах в местах, где возможно образование взрывоопасной смеси газов и паров с воздухом, должен применяться инструмент, изготовленный из искробезопасного материала. В качестве переносного освещения при проведении сливных операций или ремонтных работ должны применяться взрывозащищенные светильники.

Исполнение технических средств связи при проведении сливных операций или ремонтных работ должно соответствовать классу взрывоопасных зон. Открывать и закрывать крышки люков резервуаров, железнодорожных, автомобильных цистерн следует осторожно, не допуская их падения и ударов о горловину люка.

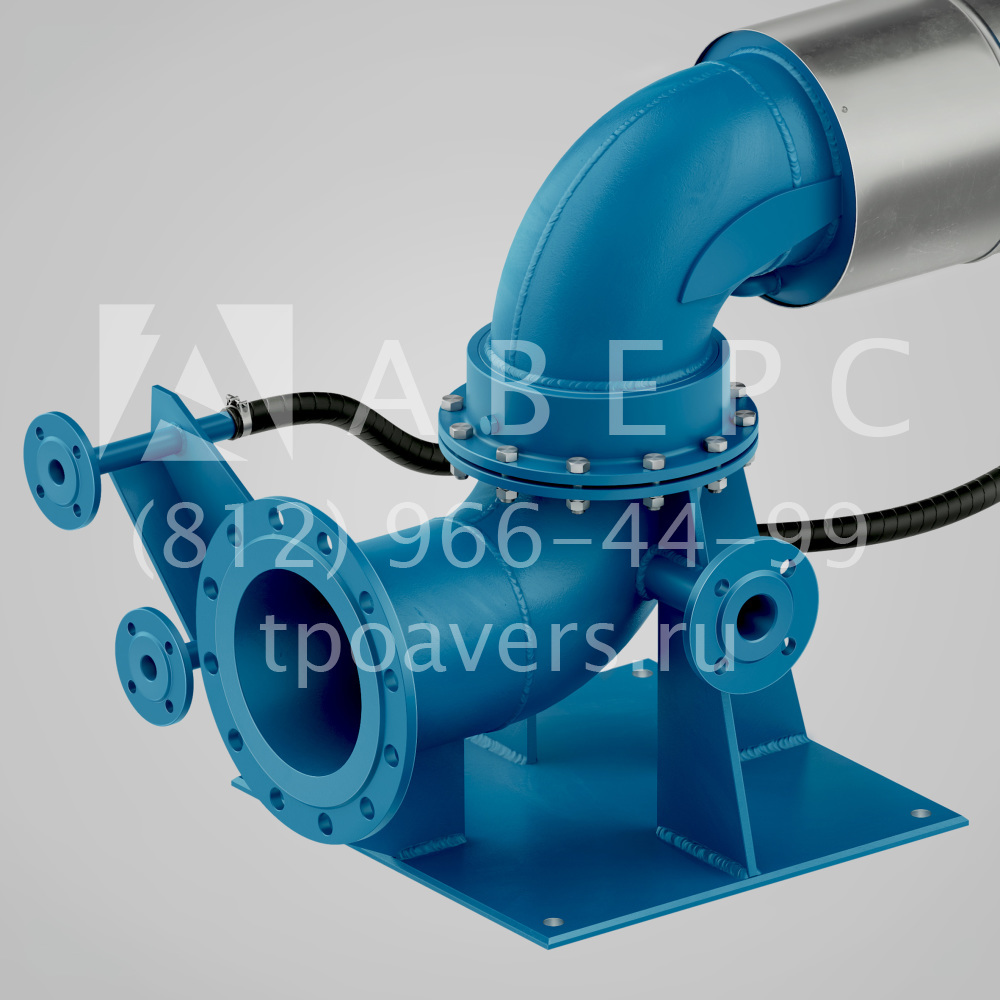

Изображение 6. Устройство нижнего слива УСН-175ГП, УСН-200ГП. Опорный фланец

Как оформить заказ на УСН-ГП:

Оформить заказ на устройство нижнего слива УСН-ГП можно отправив заявку на корпоративную почту или позвонив в отдел продаж ТПО "Аверс". Наши специалисты проконсультируют вас и оперативно подготовят коммерческое предложение для вас. При необходимости, отправляем опросные листы для уточнения требуемых параметров.

Мы приглашаем к сотрудничеству компании других регионов и стран СНГ!

Технические характеристики

Другие конфигурации устройств для нижнего слива мазута, нефти и нефтепродуктов:

• Устройство нижнего слива УСН-150, УСН-175, УСН-200 (без дополнительных опций)

• Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П

• Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г

• Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП, УСН-200ГП

• Устройство нижнего слива с гидромонитором и электрообогревом  УСН-175ГЭ, УСН-200ГЭ

• Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э

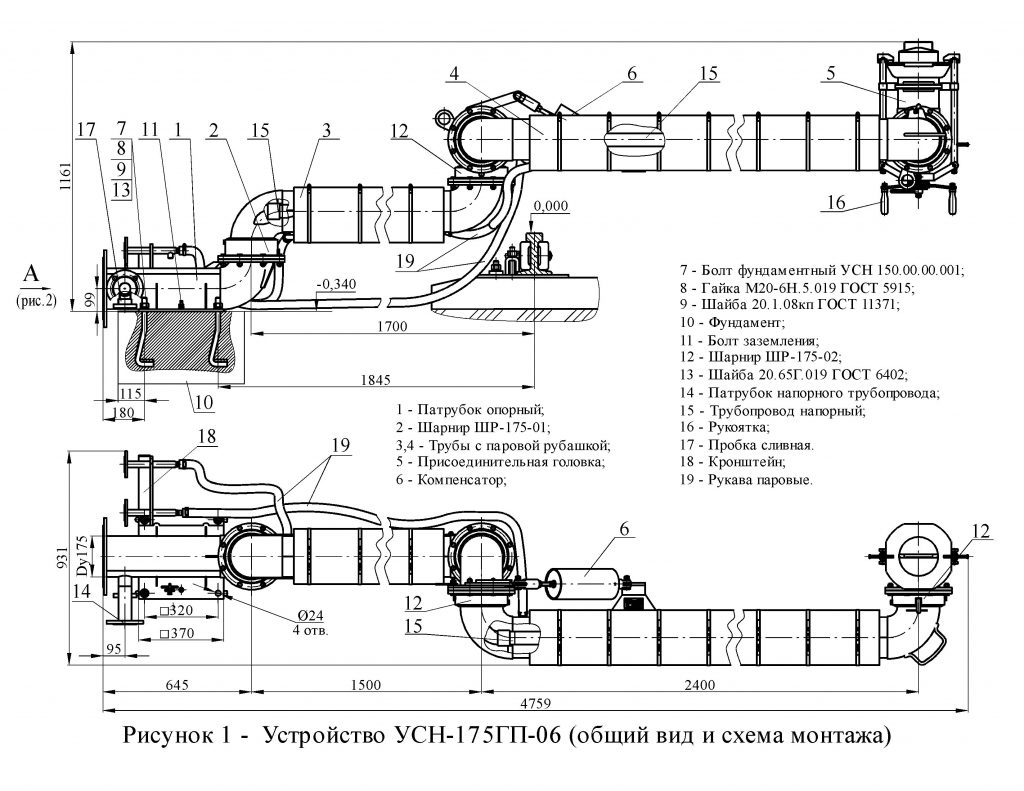

Чертеж 1. Устройство нижнего слива УСН-175ГП-06. Общий вид и схема монтажа

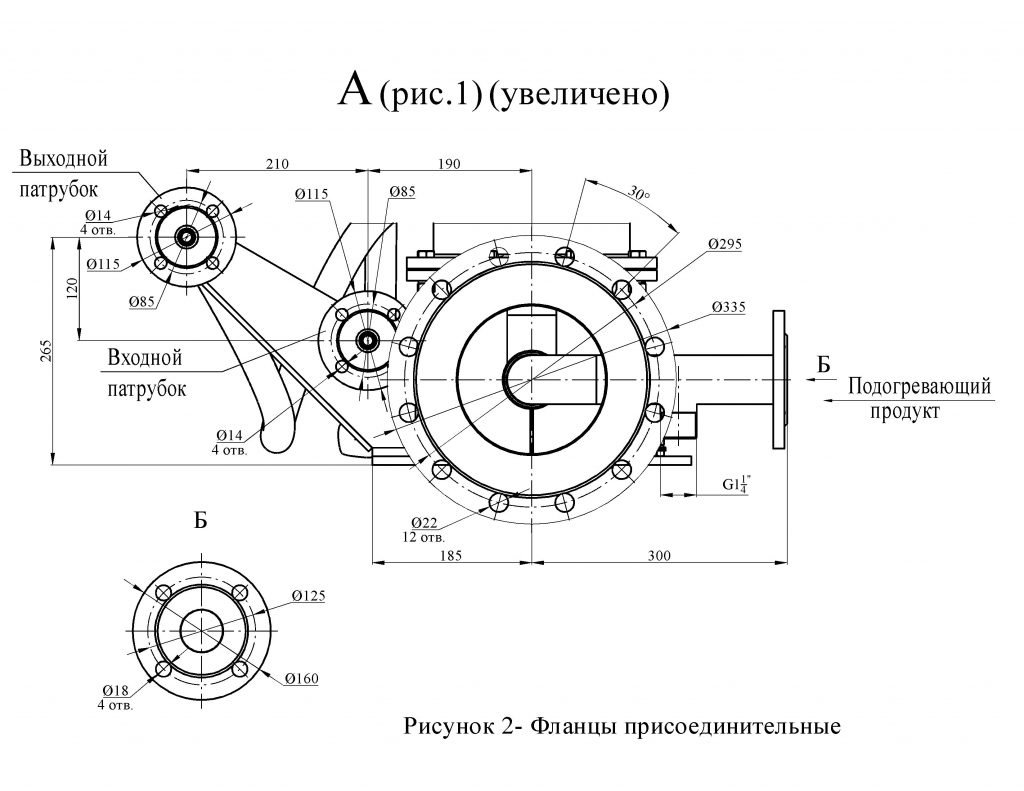

Чертеж 2. Фланцы присоединительные

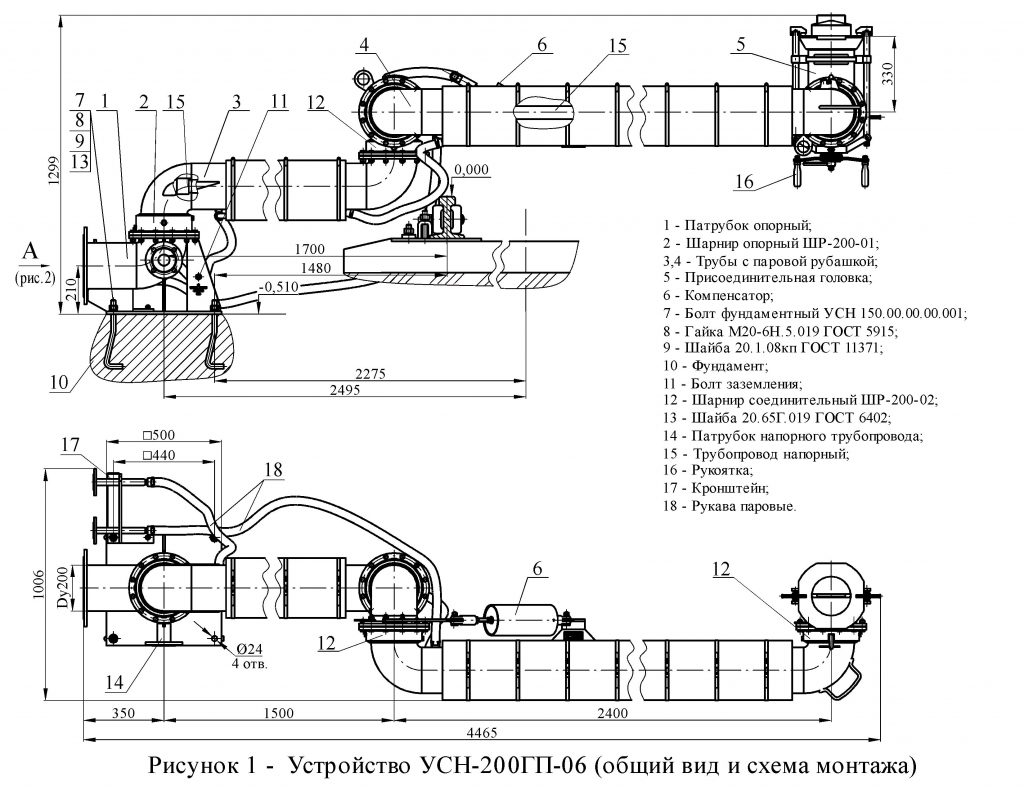

Чертеж 3. Устройство нижнего слива УСН-200ГП-04. Общий вид и схема монтажа

Чертеж 4. Устройство нижнего слива УСН-200ГП-06. Общий вид и схема монтажа

Чертеж 5. Устройство нижнего слива УСН-175ГП-04. Общий вид и схема монтажа

Таблица подбора
