Описание и область применения
Сальники для теплосетей по Серии 3.903 кл-13 предназначены для пропуска труб с изоляцией, к ним относятся теплотрассы, водопровод а также канализация. Сальники по серии рассчитаны для труб с изоляцией диаметром от 265 до 1260 мм. Материал изготовления: сталь 20, сталь 45, сталь 09Г2С, 12З18Н10Т. Особенность конструкции сальников для тепловых сетей, это отсутствие стопорных колец.

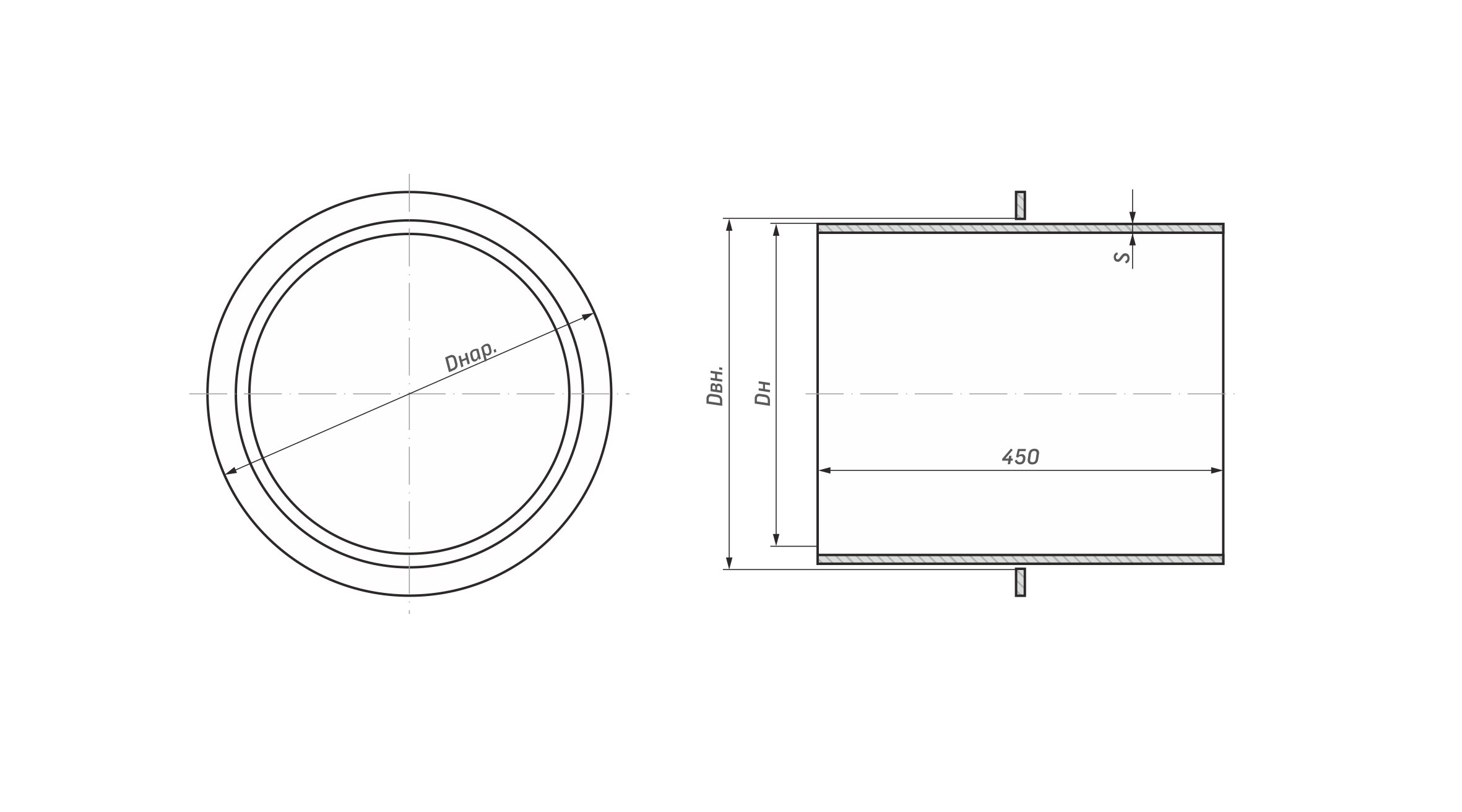

При заказе сальников для теплосетей по Серии 3.903 кл-13 необходимо указать условный диаметр трубы или размер трубы с изоляцией. Длина корпаса сальника фиксированная, и равна 450 мм. Скок изготовления 3 рабочих дня.
| Условный проход Ду | Наружний диаметр изоляции | Корпус сальника | Масса, кг | |||||
| Труба | Кольцо | |||||||
| Подающей трубы / Обратной трубы | Труба или лист | Сталь прокатная | ||||||
| поз. 1 | поз. 2 | |||||||
| D мм | L мм | Масса кг | D нар. мм | D вн. мм | Масса кг | |||
| 50 | 265 | 377 | 450 | 25,1 | 440 | 380 | 3,04 | 28,1 |
| 265 | ||||||||
| 70 | 265 | 377 | 25,1 | 440 | 380 | 3,04 | 28,1 | |
| 265 | ||||||||
| 80 | 317 | 426 | 32,5 | 490 | 430 | 3,41 | 35,9 | |
| 317 | ||||||||
| 100 | 317 | 426 | 32,5 | 490 | 430 | 3,41 | 35,9 | |
| 317 | ||||||||
| 125 | 369 | 480 | 31,9 | 543 | 483 | 3,80 | 35,7 | |
| 369 | ||||||||
| 150 | 369 | 480 | 31,9 | 543 | 483 | 3,80 | 35,7 | |
| 369 | ||||||||
| 200 | 466 | 570 | 37,9 | 633 | 573 | 4,46 | 42,4 | |
| 369 | 480 | 31,9 | 543 | 483 | 3,80 | 35,7 | ||
| 250 | 520 | 630 | 41,9 | 693 | 633 | 4,91 | 46,8 | |
| 466 | 570 | 37,9 | 633 | 573 | 4,46 | 42,4 | ||
| 300 | 570 | 680 | 45,2 | 743 | 683 | 5,28 | 50,5 | |
| 520 | 630 | 41,9 | 693 | 633 | 4,91 | 46,8 | ||
| 350 | 620 | 730 | 64,8 | 793 | 733 | 5,65 | 70,5 | |
| 570 | 680 | 60,5 | 743 | 683 | 5,22 | 65,6 | ||
| 400 | 670 | 780 | 69,2 | 843 | 783 | 6,02 | 75,2 | |
| 620 | 730 | 64,8 | 793 | 733 | 5,65 | 70,5 | ||
| 450 | 720 | 830 | 73,7 | 893 | 833 | 6,39 | 80,1 | |
| 670 | 780 | 69,2 | 843 | 783 | 6,02 | 75,2 | ||
| 500 | 760 | 870 | 77,2 | 933 | 873 | 6,59 | 83,9 | |
| 720 | 830 | 73,7 | 893 | 833 | 6,39 | 80,1 | ||
| 600 | 860 | 970 | 86,1 | 1033 | 973 | 7,41 | 93,5 | |
| 760 | 870 | 77,2 | 933 | 873 | 6,69 | 83,9 | ||
| 700 | 960 | 1070 | 95,0 | 1133 | 1073 | 8,15 | 103,2 | |
| 860 | 970 | 86,1 | 1033 | 973 | 7,41 | 93,5 | ||
| 800 | 1060 | 1170 | 103,8 | 1233 | 1173 | 8,89 | 112,7 | |
| 880 | 990 | 87,8 | 1053 | 993 | 7,56 | 95,4 | ||
| 900 | 1160 | 1290 | 114,5 | 1353 | 1293 | 9,78 | 124,3 | |
| 980 | 1110 | 98,5 | 1173 | 1113 | 8,44 | 106,9 | ||
| 1000 | 1260 | 1390 | 123,3 | 1453 | 1393 | 10,45 | 133,8 | |
| 1080 | 1210 | 107,4 | 1273 | 1213 | 9,19 | 116,6 | ||
