Отборное устройство давления 16-70 (1,6-70)

Отборное устройство давления 16-70 (1,6-70) ТУ 36.22.19.05-005-85 предназначено для установки манометра, измеряющего давление неагрессивного пара, газа или жидкости.

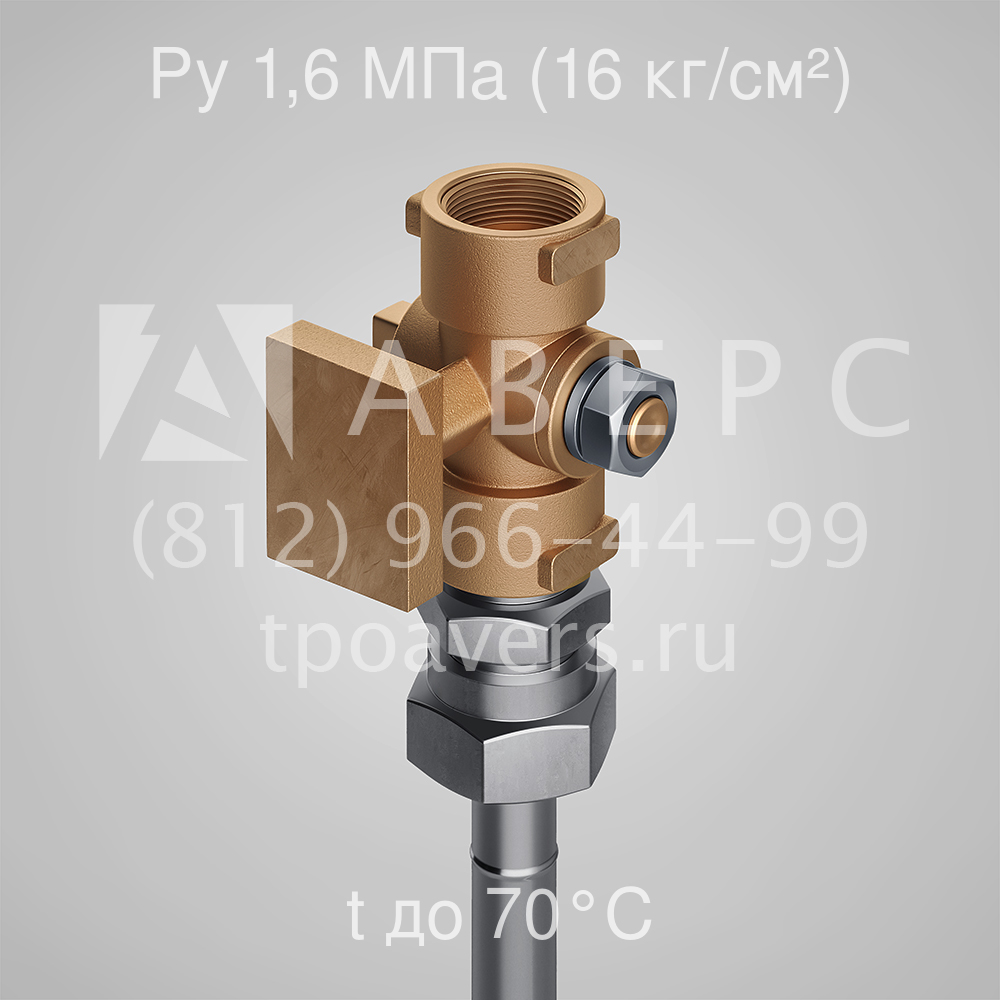

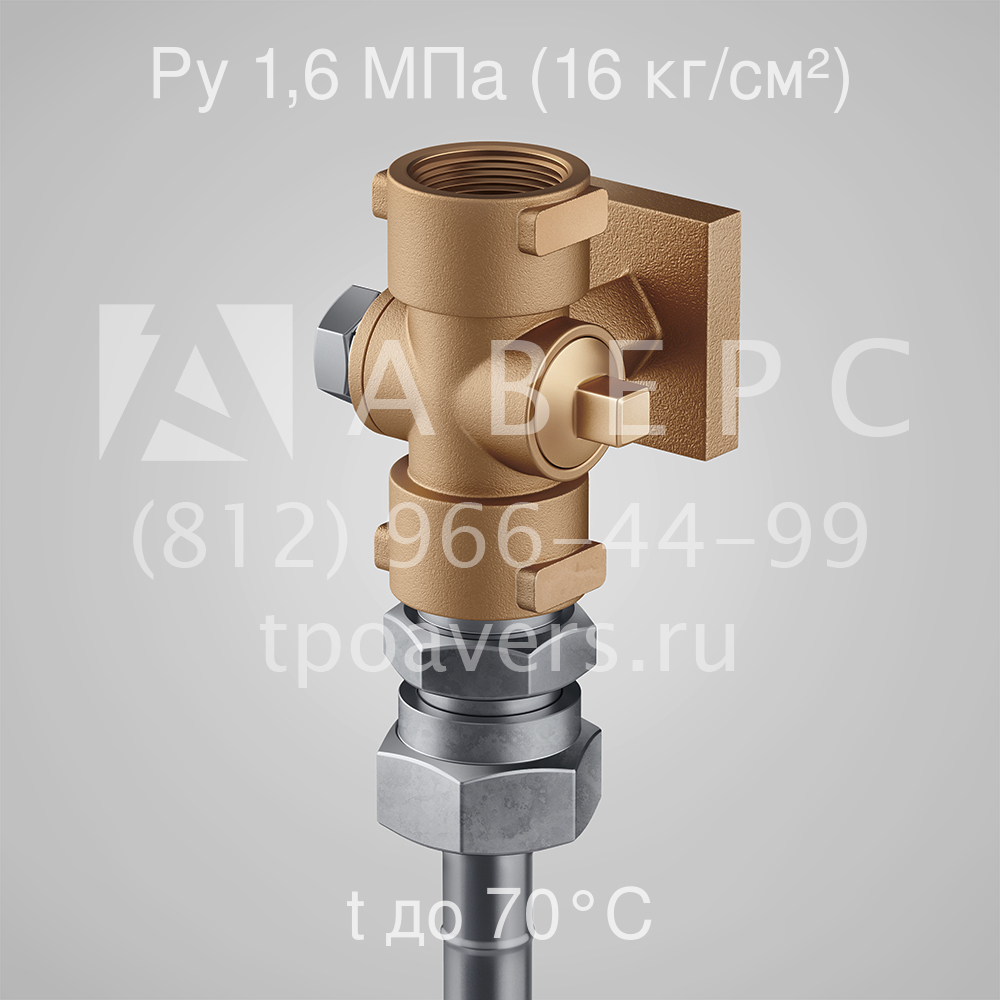

Отборное устройство давления 16-70 (1,6-70) - вид 1 Отборное устройство давления 16-70 (1,6-70) - вид 2 Отборное устройство давления 16-70 (1,6-70) - вид 3 Отборное устройство давления 16-70 (1,6-70) - вид 4

Основные технические характеристики:

  • Давление, Мпа (кг/см²) : 1,6 (16)
  • Температура, °С : 70
  • Тип клапана : 11б18бк (11б38бк)
  • Материал : ст20, латунь
  • Габаритные размеры, мм : 220х150х60
  • Место установки : трубопровод или аппарат
  • Масса, кг : 0,65
100 out of 100 based on 24 user ratings
  • Описание
  • Чертеж
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Отборное устройство давления 16-70 (1,6-70) по ТУ 36.22.19.05-005-85 предназначено для установки на технологическом трубопроводе или техническом агрегате и дальнейшего монтажа на нем контрольно-измерительного прибора, позволяющего проводить непрерывные и периодические отборы давления, разрежения и проб на химический анализ.

Отборные устройства выступают в качестве адаптера, позволяющего соединить трубопровод и измерительные приборы. Благодаря разнообразию конфигураций отборных устройств имеется возможность монтажа любых измерительных систем.

Место установки отборного устройства на трубопроводе может значительно влиять на снимаемые показания с измерительных приборов. Задача инженера или главного технолога максимально правильно расположить отборное устройство на технологическом узле.



Отборное устройство давления 16-70 (1,6-70) изготавливается из следующих компонентов:

  • отвод (трубка 14х2)
  • прокладка
  • соединитель
  • кран трехходовой 11б18бк (11б38бк)

Материал изготовления отборных устройств 16-70 (1,6-70):

  • сталь 20 (трубка, соединитель)
  • латунь (кран)

Отборное устройство давления 16-70 (1,6-70) рассчитано на следующие рабочие характеристики:

  • условное давление до 1,6 МПа (16 кг/см²)
  • температура рабочей среды до 70°С



При оформлении заказа необходимо сообщить давление и температуру рабочей среды, а также ориентированность трубопровода. Трубопровод может быть как вертикальным, так и горизонтальным. В случае, если требуется укрепить место соединения отборного устройства и трубопровода или стенки аппарата (при монтаже на стенке аппарата), дополнительно заказывается штуцер (бобышка) для укрепления отверстия.

Отборные устройства 16-70 (1,6-70) в наличии на складе (г. Москва). Продукцию можно получить после оплаты счета по безналичному расчету. Копию платежного поручения необходимо отправить на электронную почту отдела продаж. Возможна доставка продукции до терминала отправления транспортной компании Деловые Линии или ПЭК.

Оптовые цены (от) предоставляются при размещении заказа от 50 000 руб.

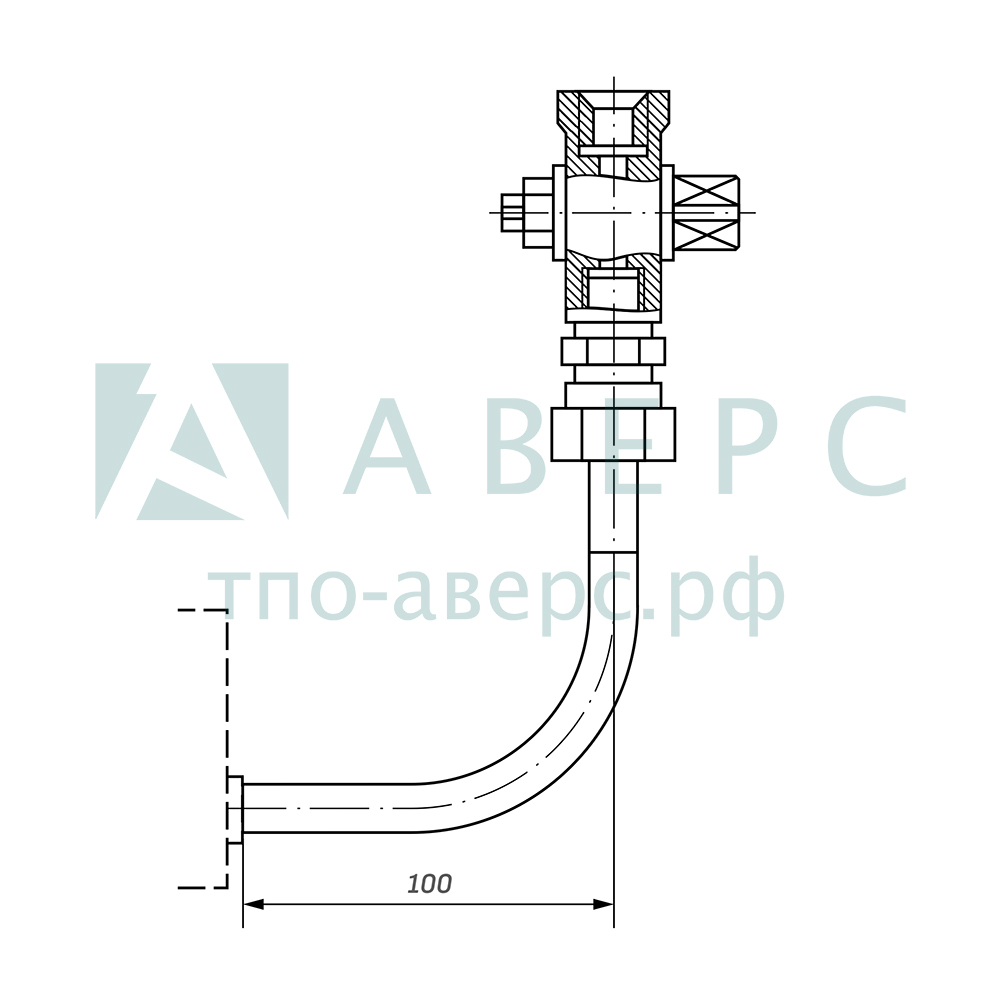

Чертеж. Отборное устройство давления 16-70 (1,6-70) ТУ 36.22.19.05-005-85





Размеры на чертежах для справок. Положение вентелей показано условно.

Таблица подбора


Модель Давление, Мпа (кг/см²) Температура, °С Тип клапана Материал Габаритные размеры, мм Место установки Масса, кг
Отборное устройство 16-70 1,6 (16) 70 11б18бк (11б38бк) ст20, латунь 220х150х60 трубопровод или аппарат 0,65
Отборное устройство 16-225П 1,6 (16) 225 11б18бк (11б38бк) ст20, латунь 335х170х70 трубопровод или аппарат 0,80
Отборное устройство 16-225У 1,6 (16) 225 11б18бк (11б38бк) ст20, латунь 335х220х70 трубопровод или аппарат 0,90
Отборное устройство 160-200 16 (160) 200 15с54бк (бк1) ст20, латунь 225х105х70 трубопровод или аппарат 0,96
Отборное устройство 160-200П 16 (160) 200 15с54бк (бк1) ст. 20, латунь 360х220х105 трубопровод или аппарат 1,2
Отборное устройство 160-200У 16 (160) 200 15с54бк (бк1) ст. 20, латунь 370х270х105 трубопровод или аппарат 1,3
Отборное устройство 160-120П 16 (160) 120 15с54бк (бк1) ст. 20, латунь 536х260х160 трубопровод или аппарат 2,35
Отборное устройство 160-250П 16 (160) 250 15с54бк2 ст. 20, латунь 533х240х140 трубопровод или аппарат 2,8
