Стакан С4 Серия 1.494-24 Выпуск 2/90

Описание и область применения

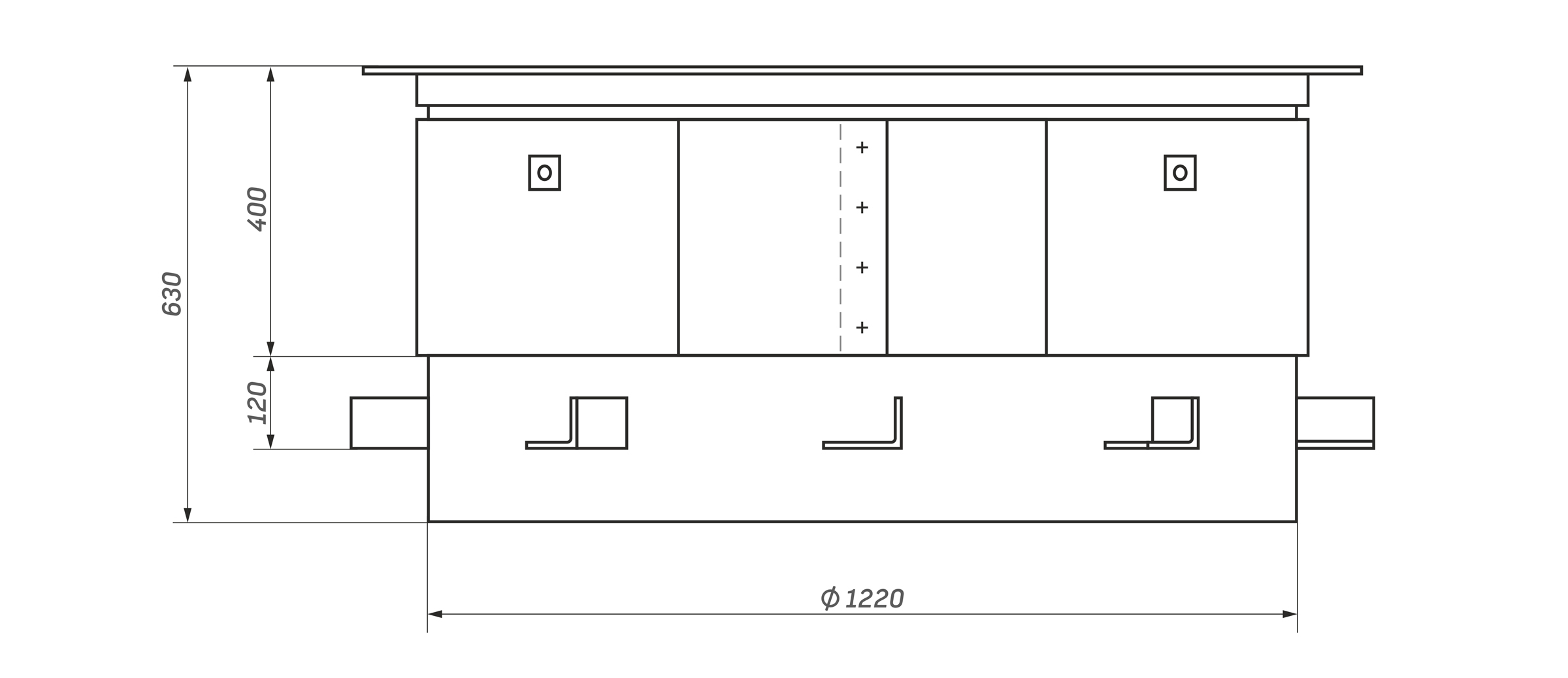

Стаканы C4 для крепления крышных вентиляторов с наружным диаметром 1220 мм для установки на покрытия со стальным профилированным настилом. Серия 1.494-24 Выпуск 2/90.

Неотъемлемой частью Стакана С4 для крепления крышных вентиляторов является воздухоотвод. Его изготавливают из оцинкованной или нержавеющей стали. С учетом специфики модели и назначения изделия он может иметь цилиндрическое, квадратное или прямоугольное сечение. Еще один важный компонент – опорная рама, при помощи которой монтажный стакан крепится на несущей части кровли.

В зависимости от конструктивных особенностей изделие может быть предназначено для установки на плоскую поверхность (без уклона) или кровлю с уклоном. Изделия, которые предназначены для установки под углом, снабжены регулируемыми боковыми опорами. В комплект включена крепежная арматура, предназначением которой выступает фиксация изделия к рабочей поверхности.

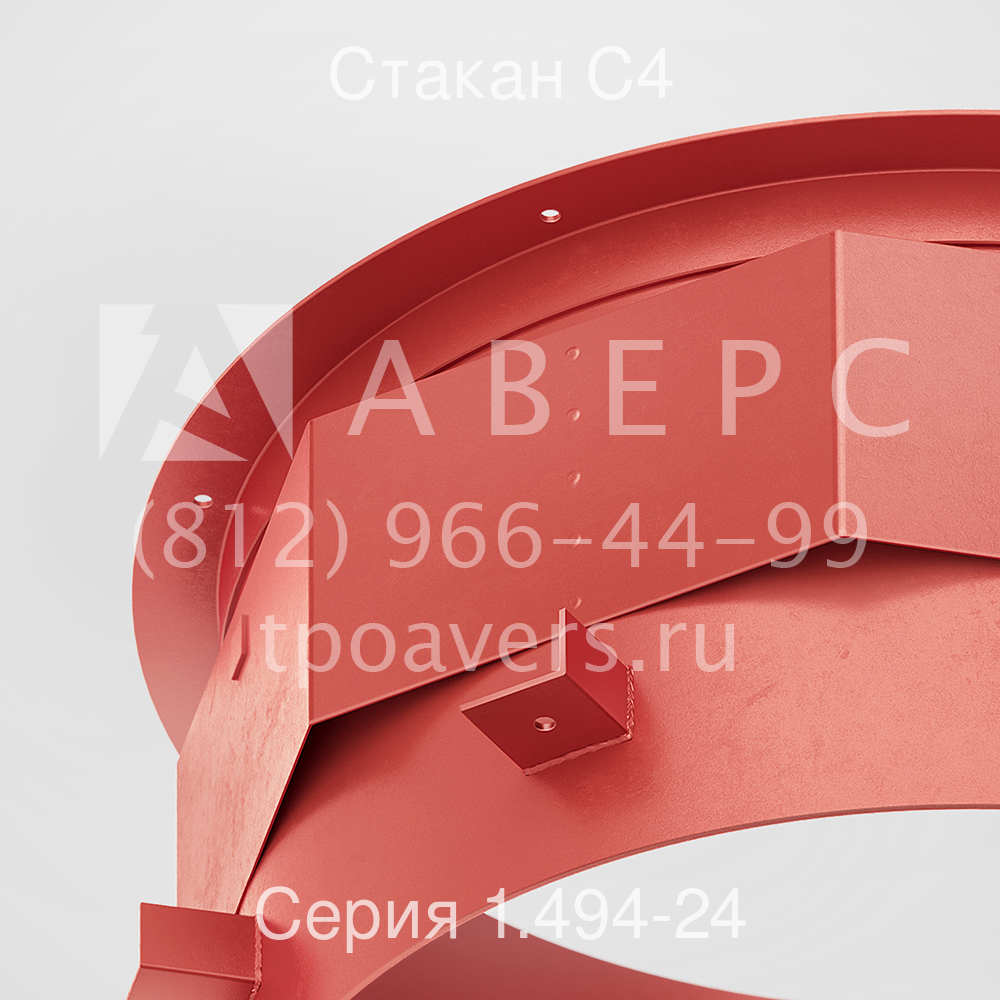

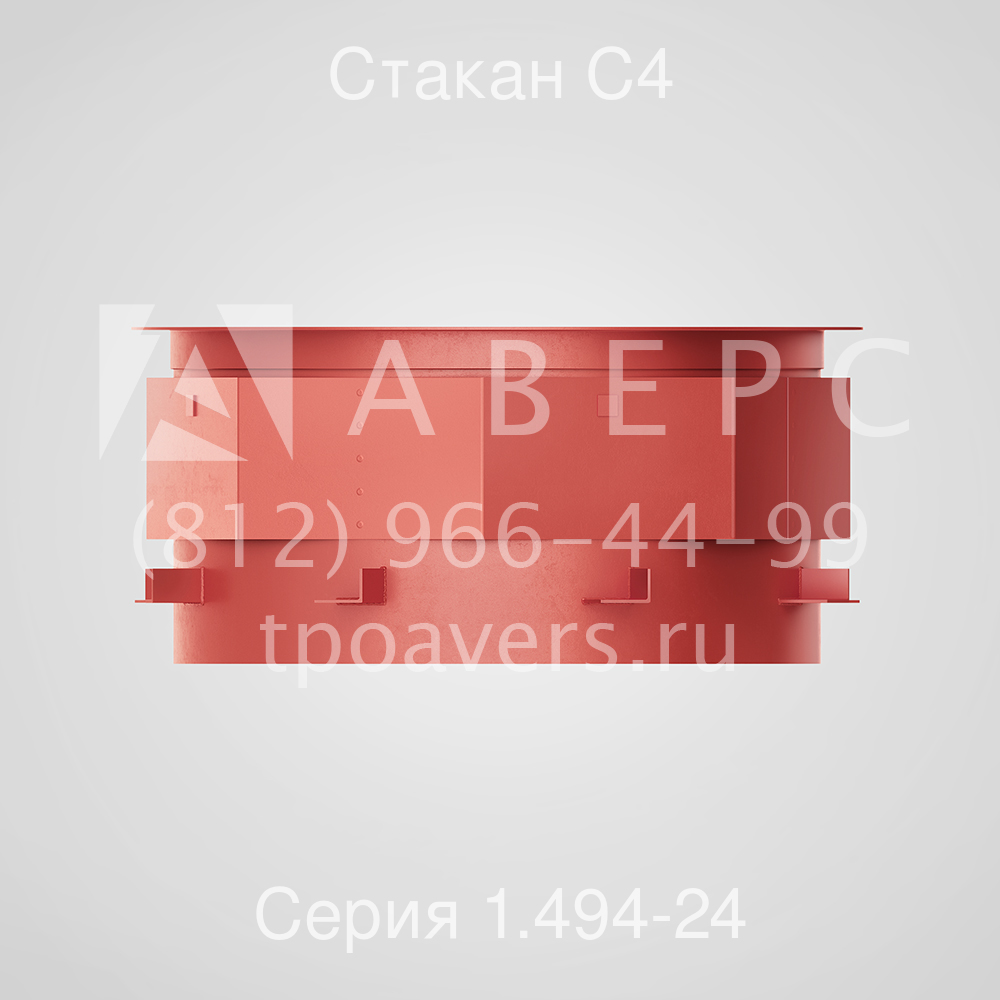

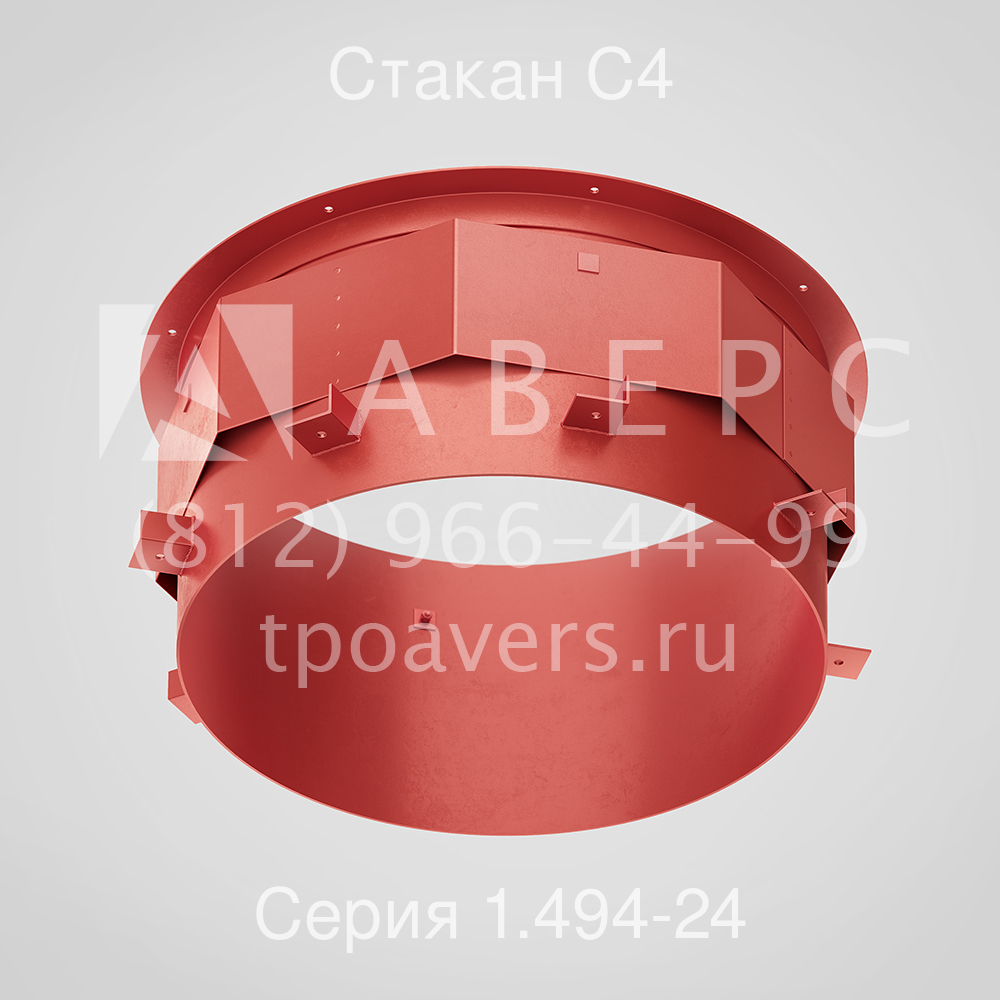

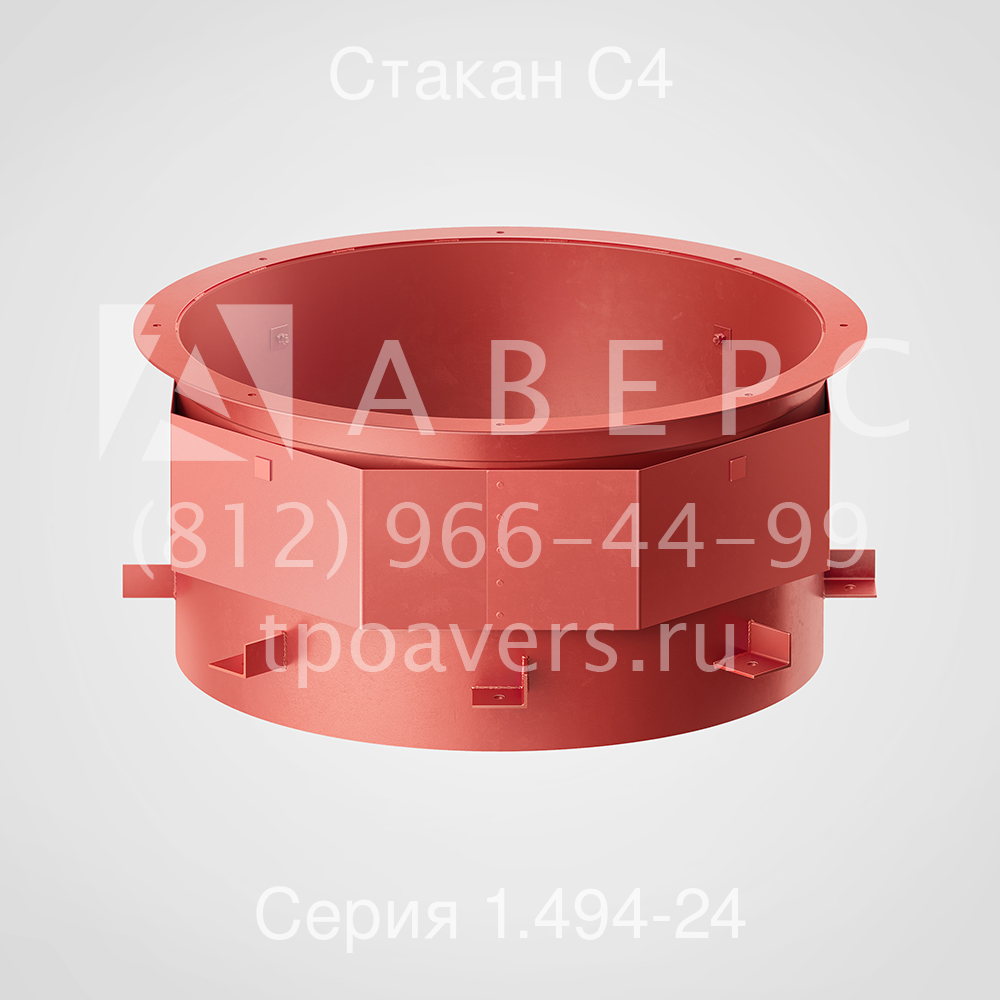

Верхнее опорное кольцо Стакана С4 служит опорой для вентиляторов и патрубков вентиляционных шахт, а также служит дополнительным поясом жёсткости для стакана. Опорные элементы стаканов выполняются из горячекатанных уголков, приваренных к корпусу стакана. Кожух стакана выполняется из тонколистовой стали, двумя отдельными элементами, с последующим присоединением их к корпусу стакана.
