Блоки пружинные ОСT 108.275.58-80
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения

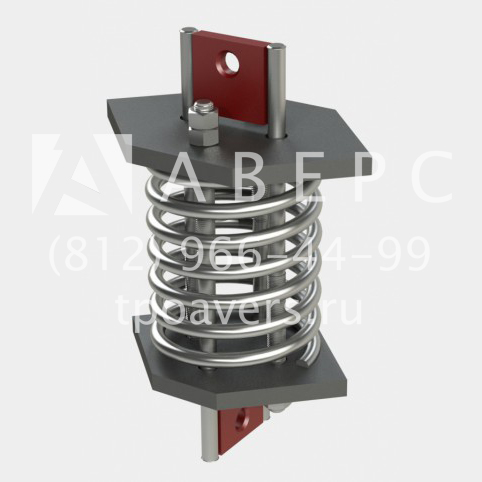

Наше предприятие изготавливает блоки пружинные по ОСТ 108.275.58-80 для пружинных подвесок трубопроводов тепловых и атомных электростанций по ОСТ 108.275-58-80. Стандарт устанавливает конструкцию и основные размеры пружинных блоков с силами от 1,26 кН (128 кгс) до 58,45 кН (5960 кгс) при рабочих деформациях 70 и 140 мм, предназначенных для работы при температуре окружающей среды от минус 40°С до плюс 120°С.
Блоки пружинные по ОСТ 108.275.58-80 предназначены для амортизации нагрузок на магистральные трубопроводы и являются очень важными элементами этих конструкций. Пружинный блок смягчает нагрузку и защищает трубопровод от деформации и от преждевременного выхода из строя. В зависимости от принципа установки пружинные блоки разделяют на опорные блоки и блоки для установки опор трубопроводов, а в зависимости от конструкции различают сдвоенные и одинарные пружинные блоки.
Основным силовым элементом изделия является пружина, производство которой для пружинных блоков либо должно осуществляться в соответствии с требованиями ОСТ 108.764.01-80, ОСТ 24.125.109, МВН 049-63; ОН 24-3-188-67, либо рассчитываться под определенные характеристики подвесок и опор трубопроводов в соответствии с требованиями государственного стандарта, установленного для данного вида продукции.
Производство пружинных блоков необходимо вести с гарантированной высокой точностью на современном технологическом оборудовании. Геометрические и силовые характеристики выпускаемых изделий должны в точности соответствовать тем, что заявлены заказчиком — даже незначительные отклонения недопустимы.
Основные размеры пружинного блока на рабочую деформацию 70 мм.
|
№ |
Исполнение |
Сила пружины при рабочей деформации кН (кгс) |
Допускаемая сила |
Ширина, мм |
Высота, мм |
Масса, кг |
|
1 |
01 ОСТ 108.275.58-80 |
1,26 (128) |
4,41 (450) |
120,00 |
240,00 |
5,50 |
|
2 |
02 ОСТ 108.275.58-80 |
2,73 (278) |
4,41 (450) |
120,00 |
230,00 |
6,00 |
|
3 |
03 ОСТ 108.275.58-80 |
5,24 (534) |
14,71 (1500) |
170,00 |
380,00 |
13,90 |
|
4 |
04 ОСТ 108.275.58-80 |
8,00 (816) |
14,71 (1500) |
170,00 |
365,00 |
15,00 |
|
5 |
05 ОСТ 108.275.58-80 |
11,67 (1190) |
14,71 (1500) |
170,00 |
355,00 |
16,30 |
|
6 |
06 ОСТ 108.275.58-80 |
16,34 (1666) |
23,53 (2400) |
170,00 |
330,00 |
18,10 |
|
7 |
07 ОСТ 108.275.58-80 |
19,66 (2005) |
23,53 (2400) |
170,00 |
405,00 |
20,70 |
|
8 |
08 ОСТ 108.275.58-80 |
26,34 (2686) |
33,34 (3400) |
210,00 |
475,00 |
35,70 |
|
9 |
09 ОСТ 108.275.58-80 |
32,60 (3325) |
44,13 (4500) |
210,00 |
520,00 |
45,60 |
|
10 |
10 ОСТ 108.275.58-80 |
40,00 (4080) |
53,94 (5500) |
210,00 |
500,00 |
48,80 |
|
11 |
11 ОСТ 108.275.58-80 |
48,60 (4955) |
78,45 (8000) |
220,00 |
560,00 |
58,90 |
|
12 |
12 ОСТ 108.275.58-80 |
58,45 (5960) |
78,45 (8000) |
250,00 |
645,00 |
80,20 |
Основные размеры пружинного блока на рабочую деформацию 140 мм
|
№ |
Исполнение |
Сила пружины при рабочей деформации кН (кгс) |
Допускаемая сила |
Длинна, мм |
Высота, мм |
Масса, кг |
|
1 |
13 ОСТ108.275.58-80 |
1.26 (128) |
4.41 (450) |
170,00 |
410,00 |
7,00 |
|
2 |
14 ОСТ108.275.58-80 |
2.73 (278) |
4.41 (450) |
170,00 |
400,00 |
7,90 |
|
3 |
15 ОСТ108.275.58-80 |
5.24 (534) |
14.71 (1500) |
241,00 |
440,00 |
17,10 |
|
4 |
16 ОСТ108.275.58-80 |
8.00 (816) |
14.71 (1500) |
241,00 |
515,00 |
19,30 |
|
5 |
17 ОСТ108.275.58-80 |
11.67 (1190) |
14.71 (1500) |
241,00 |
495,00 |
21,40 |
|
6 |
18 ОСТ108.275.58-80 |
16.34 (1666) |
23.53 (2400) |
241,00 |
560,00 |
24,40 |
|
7 |
19 ОСТ108.275.58-80 |
19.66 (2005) |
23.53 (2400) |
241,00 |
615,00 |
28,90 |
|
8 |
20 ОСТ108.275.58-80 |
26.34 (2686) |
33.34 (3400) |
297,00 |
600,00 |
47,10 |
|
9 |
21 ОСТ108.275.58-80 |
32.60 (3325) |
44.13 (4500) |
297,00 |
690,00 |
62,80 |
|
10 |
22 ОСТ108.275.58-80 |
40.00 (4080) |
53.94 (5500) |
297,00 |
760,00 |
68,90 |
|
11 |
23 ОСТ108.275.58-80 |
48.60 (4955) |
78.45 (8000) |
311,00 |
805,00 |
82,00 |
|
12 |
24 ОСТ108.275.58-80 |
58.45 (5960) |
78.45 (8000) |
354,00 |
825,00 |
106,40 |
