Закладное изделие МН 101 - МН 104 Серия 1.400-15

Закладное изделие МН 101 - МН 104 Серия 1.400-15 - вид 1 Закладное изделие МН 101 - МН 104 Серия 1.400-15 - вид 1 Закладное изделие МН 101 - МН 104 Серия 1.400-15 - вид 2 Закладное изделие МН 101 - МН 104 Серия 1.400-15 - вид 3 Закладное изделие МН 101 - МН 104 Серия 1.400-15 - вид 4

Быстрый заказ

Оставьте свою заявку и мы свяжемся в течении 10 минут.

  • Описание
  • Чертеж

Описание и область применения


Закладные детали МН по Серии 1.400-15.В1.110 - металлические элементы, устанавливаемые в конструкции до бетонирования для соединений сваркой сборных и сборно-монолитных железобетонных конструкций между собой и с другими конструкциями зданий (сооружений).



Закладные детали монтируются до бетонирования, они обеспечивают стяжку каркасов строительных блоков. Используются в современном строительстве.

Изготавливаются детали из разных типов металлопроката – в зависимости от требований к их прочности. Плоские элементы свариваются с анкерными стержням, которые изготавливаются из арматурной стали. Анкерный стержень может располагаться под наклоном, параллельно, перпендикулярно. Это позволяет выпускать детали, с разными размерами и конфигурацией.



Чертежи МН 101-104 предусматривают следующие исполнения закладных изделий:

МН 101

  • МН 101-1 1.400-15.В1.110
  • МН 101-3 1.400-15.В1.110-01
  • МН 101-6 1.400-15.В1.110-02

МН 102

  • МН 102-1 1.400-15.В1.110-03
  • МН 102-3 1.400-15.В1.110-04
  • МН 102-6 1.400-15.В1.110-05

МН 103

  • МН 103-1 1.400-15.В1.110-06
  • МН 103-3 1.400-15.В1.110-07
  • МН 103-6 1.400-15.В1.110-08

МН 104

  • МН 104-1 1.400-15.В1.110-09
  • МН 104-3 1.400-15.В1.110-10
  • МН 104-6 1.400-15.В1.110-11

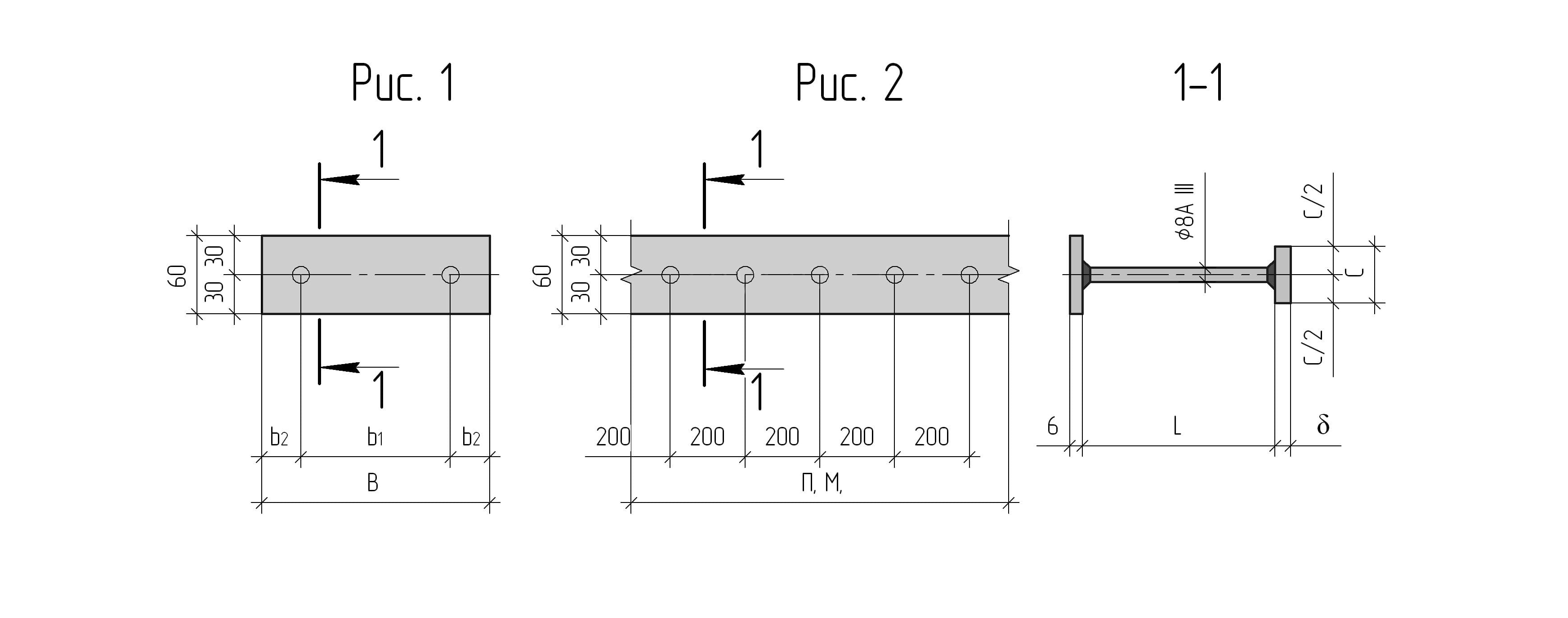

Закладное изделие МН 101 - МН 104 Серия 1.400-15





Изделие закладное

Марка

Обозначение

Размеры, мм

Масса, кг

В

В1

В2

L

C

δ

МН101- МН104

МН101-1

1.400-15.В1.110

100

60

20

300

-

-

0,6

МН101-3

1.400-15.В1.110-01

100

60

20

200

-

-

0,5

МН101-6

1.400-15.В1.110-02

100

60

20

80

40

8

0,6

МН102-1

1.400-15.В1.110-03

150

90

30

300

-

-

0,7

МН102-3

1.400-15.В1.110-04

150

90

30

200

-

-

0,6

МН102-6

1.400-15.В1.110-05

150

90

30

80

40

8

0,7

МН103-1

1.400-15.В1.110-06

200

120

40

300

-

-

0,9

МН103-3

1.400-15.В1.110-07

200

120

40

200

-

-

0,8

МН103-6

1.400-15.В1.110-08

200

120

40

80

40

8

0,9

МН104-1

1.400-15.В1.110-09

п.м.

-

-

300

-

-

3,4

МН104-3

1.400-15.В1.110-10

п.м.

-

-

200

-

-

3,2

МН104-6

1.400-15.В1.110-11

п.м.

-

-

80

40

8

3,5
