Сальник нажимной С-1 по серии 5.905-26.08

Описание и область применения

Сальник нажимной С-1 по серии 5.905-26.08 предназначен для пропуска трубопровода через стену или перекрытие. Любое строящееся здание или сооружение, будь то проект промышленного назначения или объект жилого фонда, имеет вводы или выходы для инженерных или тепловых сетей. Трубопровод может быть металлический, чугунный или полиэтиленовый. Сальник широко применяется в нефтегазовой и строительной отраслях.

Наша компания производит сальники С-1 уже более 10 лет. Наработанный опыт и слаженная команда профессионалов, позволяют нам быть лучшими на рынке трубопроводного оборудования. Наша компания работает со всеми крупными строительными и монтажными организациями страны. Мы отгружаем продукцию в любой город и населенный пункт страны. Работаем со всеми известными транспортными компаниями. Срок выполнения минимальной партии оборудования -1 рабочий день. Лучшие цены и сроки выполнения заказов только у нас.

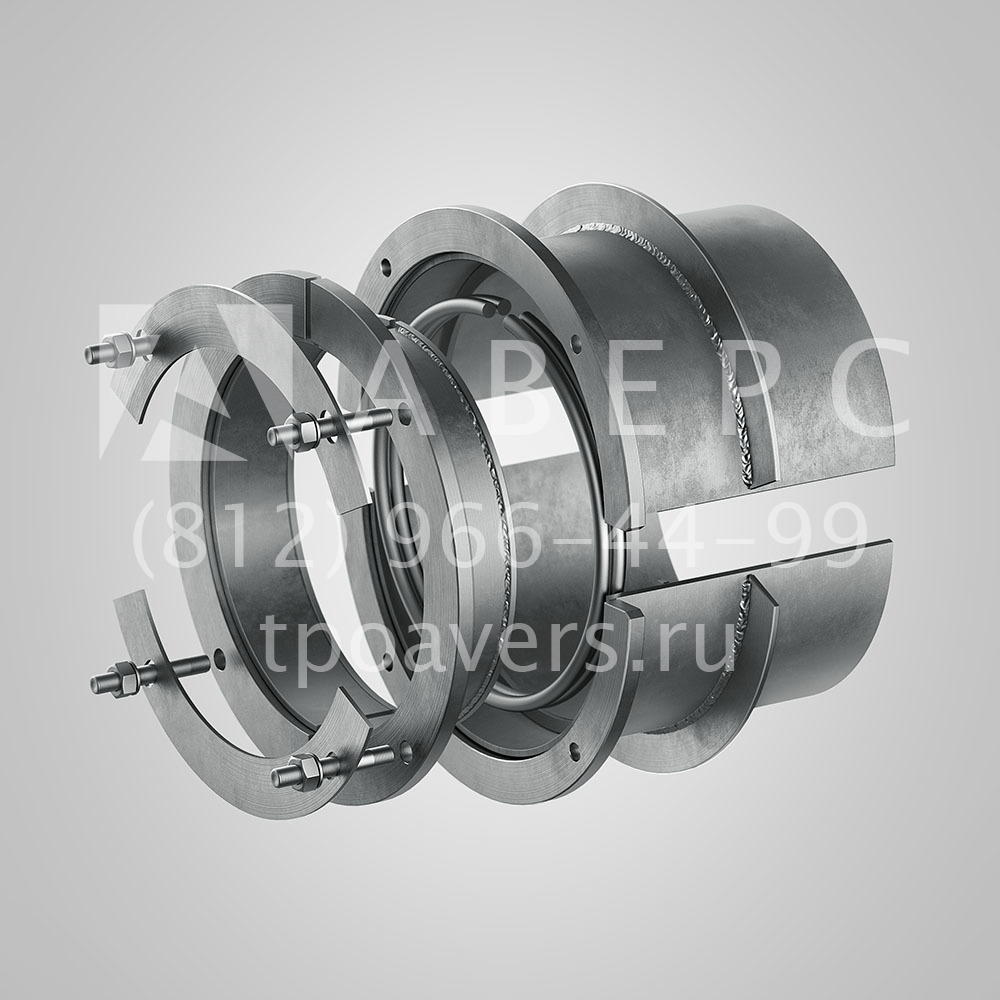

Сальник нажимной С-1 – это металлическая гильза, состоящая из нескольких элементов. Основной элемент – корпус сальника. Корпус состоит из обрезка трубы и приваренного на конце фланца. Внутри сальника привариваются в несколько рядов металлические кольца. Снаружи сальника приваривается стальной диск, задача которого – надежная фиксация изделия в монолите стены. Корпус предварительно разрезан на две половинки. Сальник нажимной С-1 считается сальником «разрезным». В комплекте с корпусом поставляется грундбукса и крепежные элементы.

Сальник нажимной С-1 по серии 5.905-26.08 устанавливается там, где есть угроза протекания грунтовых вод. Именно поэтому, конструкция сальника столь сложна. В отличии от конструкции сальника набивного. Сальник нажимной С-1 по серии 5.905-26.08 имеет длину на выбор: 300, 400, 500 и 600 мм. Сальник нажимной должны быть подобран так, чтобы его длина была равна ширине стены в месте установки сальника. То есть, длина сальника не должна быть короче толщины стены.

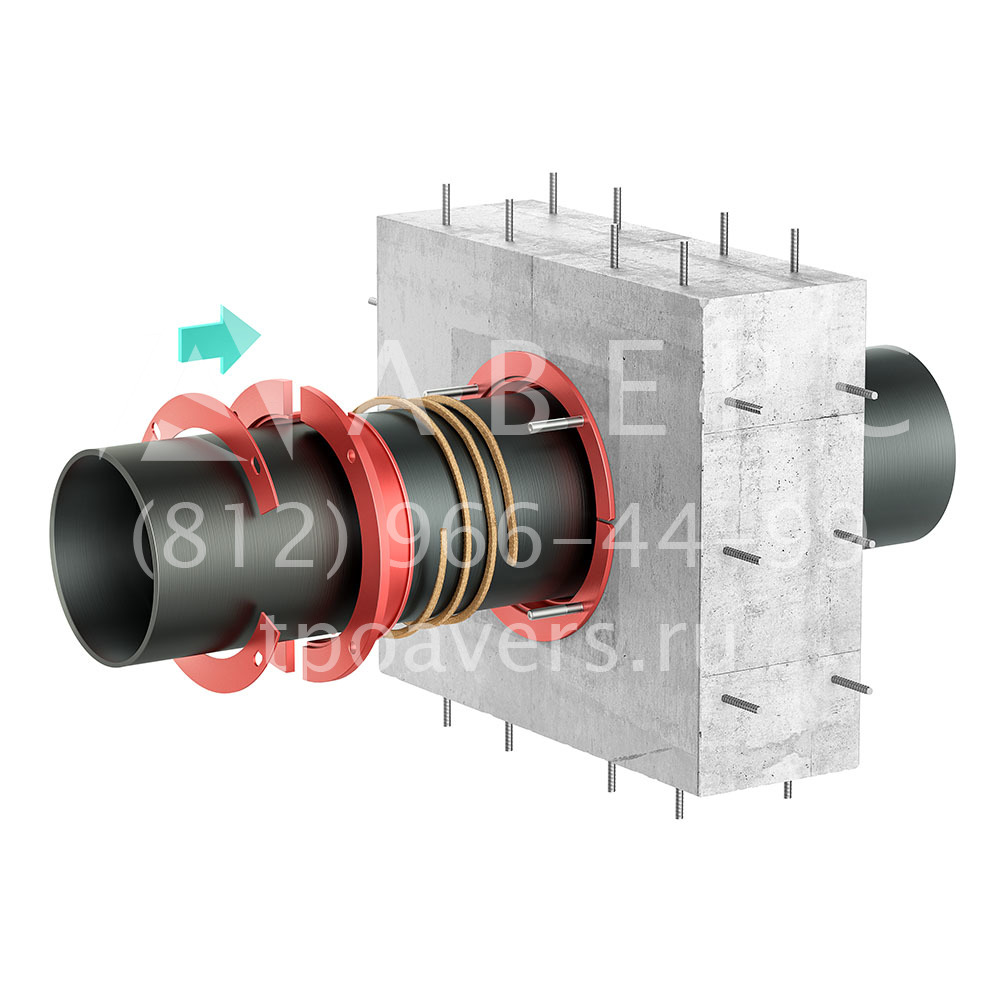

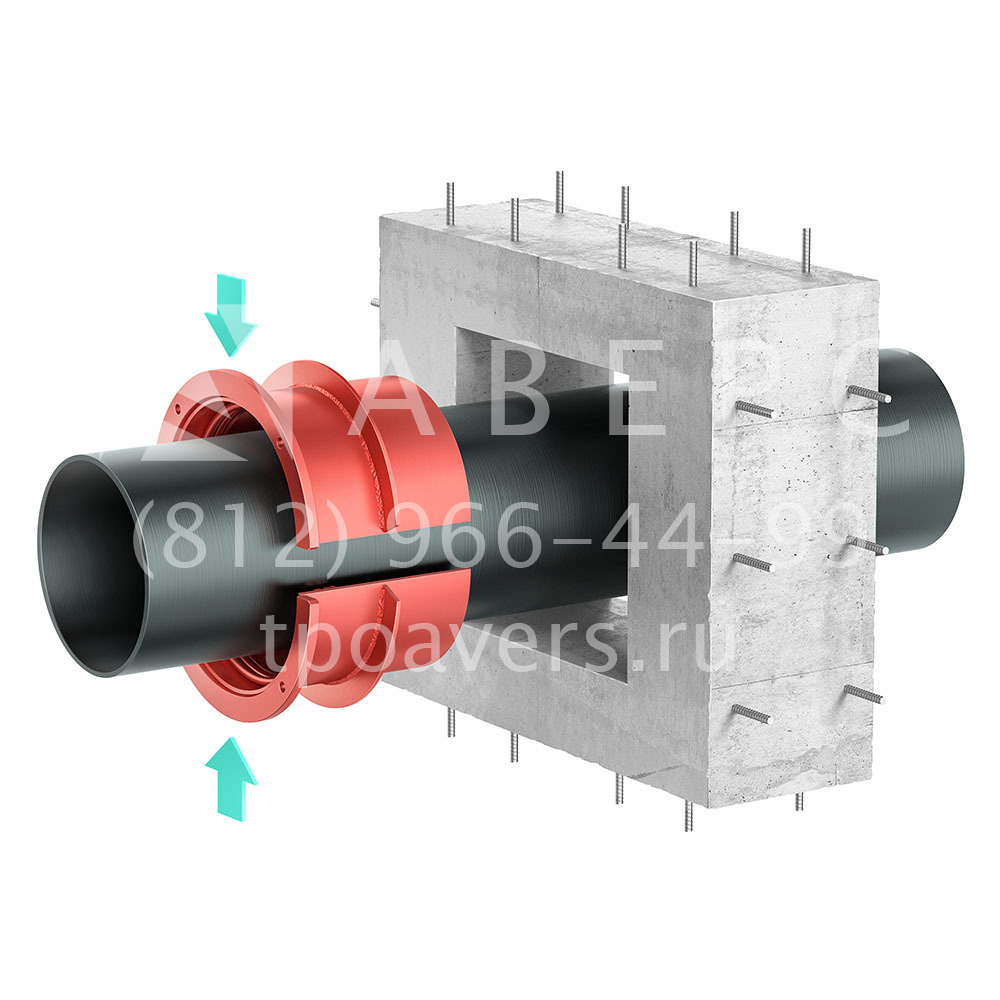

Важно! Сальник нажимной С-1 устанавливается в условиях, когда трубопровод уже пропущен через стену. Именно по этой причине, корпус сальника нажимного С-1 и разрезан продольно по всей конструкции. Разрезанные части сальника, после соединения поверх трубопровода, обвариваются. После того как две части корпуса соединены при помощи сварки, внутрь сальника укладывается сальниковый шнур. Важно! Сальниковый шнур не поставляется вместе с конструкцией. Его можно приобрести в любом сантехническом магазине. После того, как сальниковый шнур был упакован в пространство между внутренней стенкой сальника и трубопроводом, устанавливается грундбукса. Грунбука – это полуобечайка с полуфланцем. В комплекте поставляется крепежный элемент. Благодаря этому крепежному элементу и происходит подтяжка грундбуксы к корпусу сальника С-1.

В серии 5.905-26.08 разработаны сальники С-1 для прохода труб с наружным диаметром Дн 22 мм, Дн 38 мм, Дн 45 мм, Дн 57 мм, Дн 76 мм, Дн 89 мм, Дн 108 мм, Дн 159 мм, Дн 219 мм, Дн 273 мм и Дн 325 мм. Длина корпуса, предусмотренная серией – 300 мм, 400 мм, 500 мм или 600 мм. На всю изготавливаемую продукцию мы предоставляем полный пакет документов, в который входит: паспорт качества на изделие и сертификат соответствия на используемый при изготовлении металл. Продукция проходит контроль на каждом этапе производства. Вся готовая продукция прокрывается несколькими слоями защитного покрытия ГФ-021. Это позволяет увеличить срок службы изделия и предохранят трубопровод и перекрытие от разрушений. Приглашаем к сотрудничеству все строительные и монтажные организации страны!

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

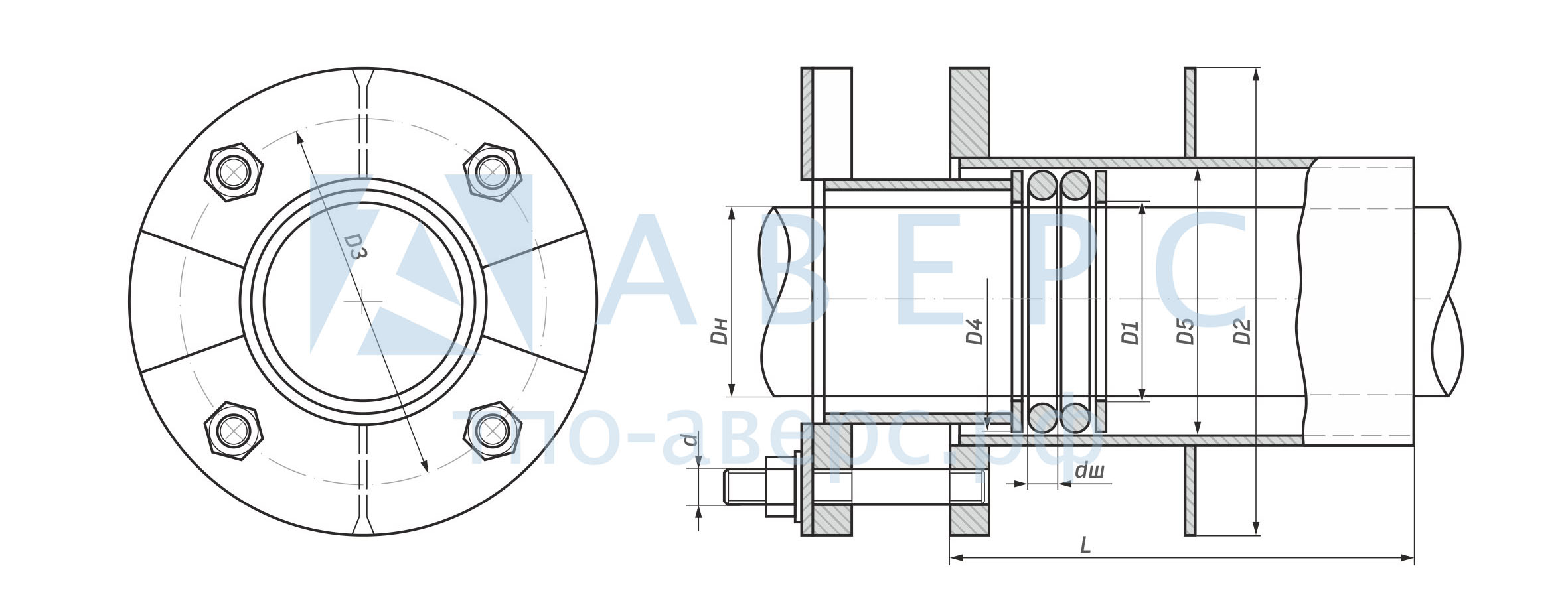

Dн - наружный диаметр пропускаемой трубы (мм), D1 - внутренний диаметр упорного кольца (мм), D2 - наружный диаметр ребра жесткости сальника (мм), D3 - межосевой диаметр для крепежа (мм), D4 – наружный диаметр грундбуксы (мм), D5 - внутренний диаметр корпуса сальника (мм), d - размер резьбы крепежа, dш - диаметр уплотнительного шнура (мм).

Таблица подбора
