Отборное устройство давления 160-200П

Отборное устройство давления 160-200П ТУ 36.22.19.05-005-85 предназначено для установки манометра, измеряющего давление неагрессивного пара, газа или жидкости.

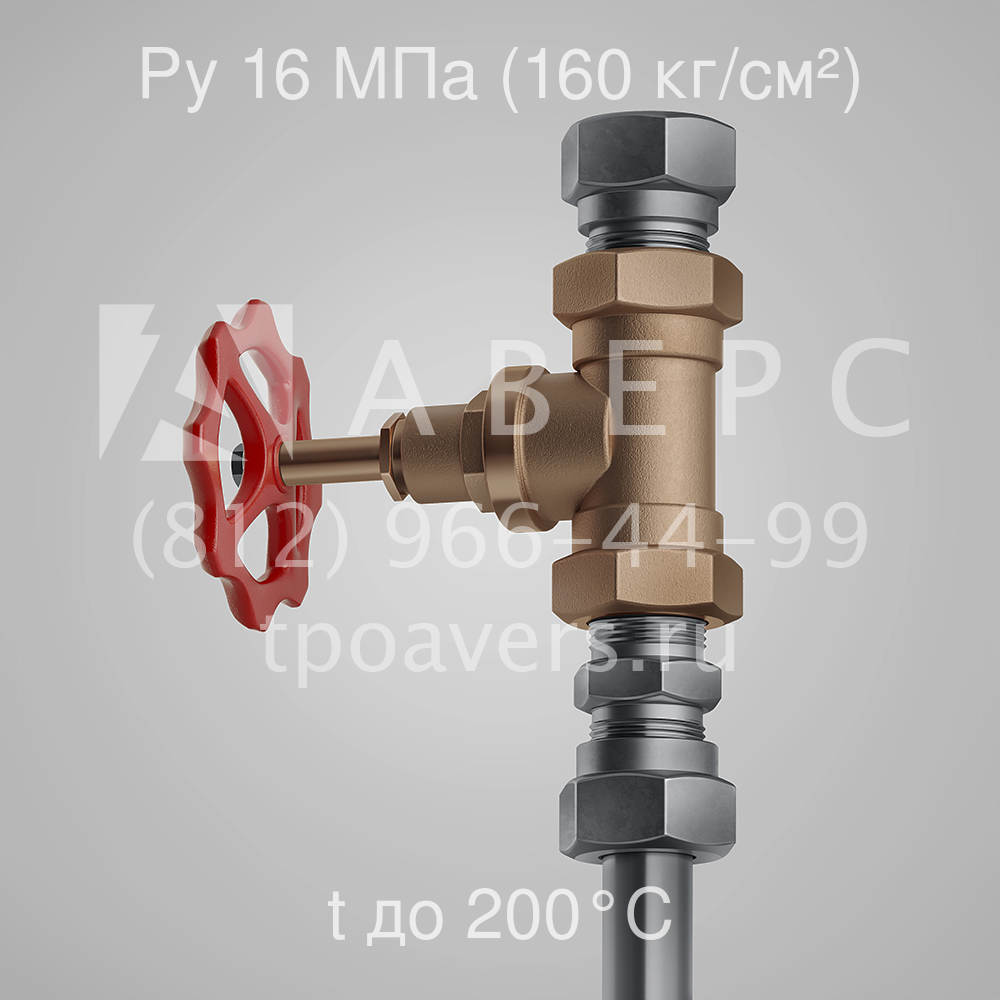

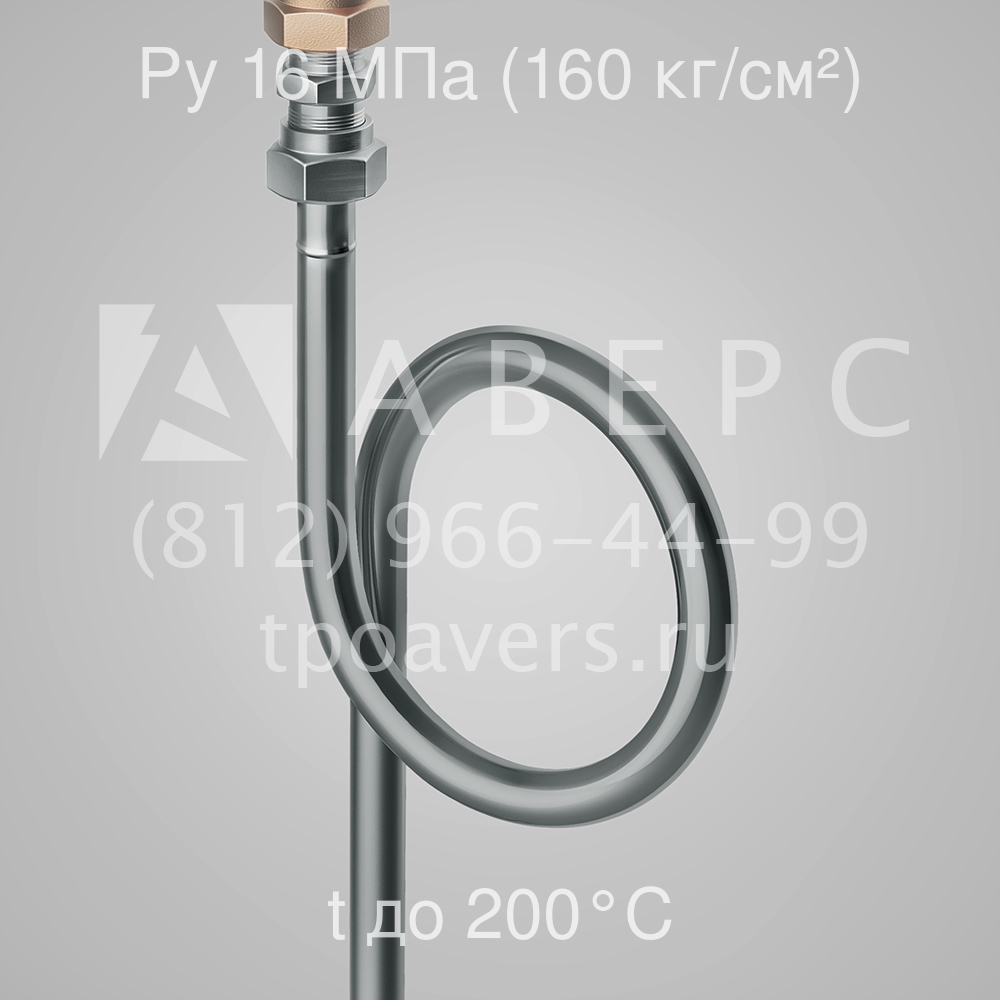

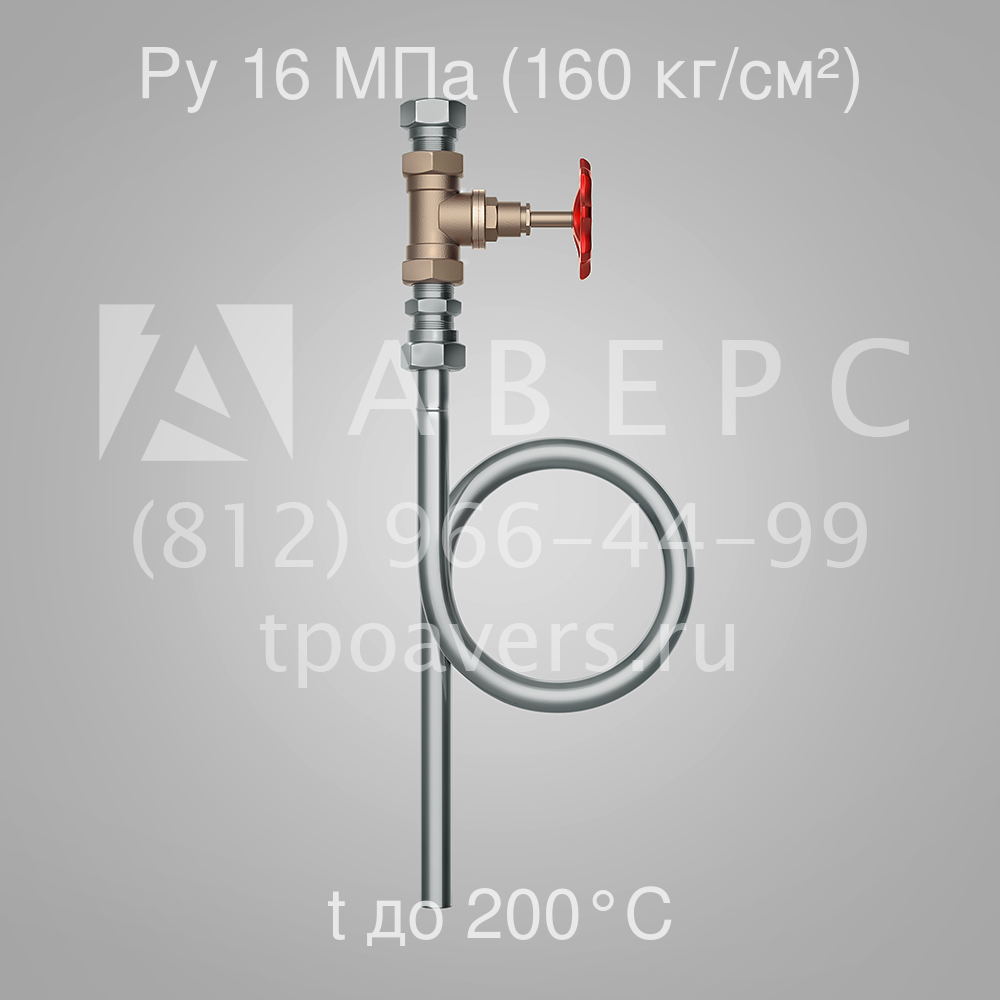

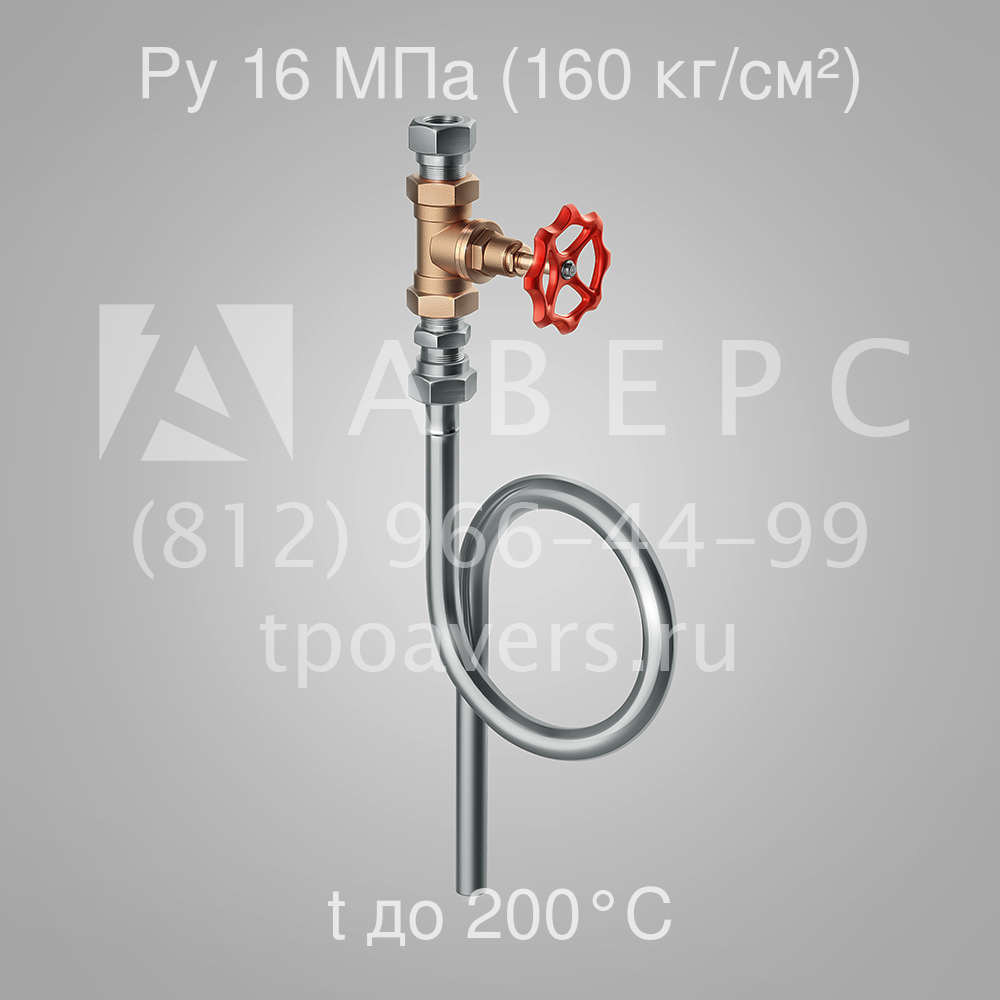

Отборное устройство давления 160-200П - вид 1 Отборное устройство давления 160-200П - вид 2 Отборное устройство давления 160-200П - вид 3 Отборное устройство давления 160-200П - вид 4

Основные технические характеристики:

  • Давление, Мпа (кг/см²) : 16 (160)
  • Температура, °С : 200
  • Тип клапана : 15с54бк (бк1)
  • Материал : ст. 20, латунь
  • Габаритные размеры, мм : 360х220х105
  • Место установки : трубопровод или аппарат
  • Масса, кг : 1,2
100 out of 100 based on 24 user ratings
  • Описание
  • Чертеж
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Отборные устройства давления 160-200П предназначены для отбора и охлаждения измеряемой среды, поступающей в рабочие полости манометрических приборов, а также для присоединения к технологическим сетям с измеряемой средой. Устанавливаются на технологические трубопроводы, газоходы и воздуховоды, с целью снятия показаний рабочего давления, температуры, качества сред, контрольно-измерительными приборами (манометрами, термометры, вакунометры и т.п.)



Отборное устройство давления 160-200П (прямое) предназначено для установки на горизонтальном трубопроводе или стенке оборудования. Данное устройство рассчитано на давление 16 МПа (160 кг/см²) и температуру рабочей среды t до 200 °С. Материалы используемые при изготовлении – ст. 20, латунь. Отборное устройство 160-200П состоит из петлевой трубки, ниппельного соединения, вентиля и футорки с резьбой М 20х1,5 для монтажа прибора КИП.

Наличие бобышки или штуцера для усиления отверстия присоединения трубопровода и отборного устройства 160-200П определяется главным инженером или технологом. Элемент укрепления отверстия заказывается отдельно, в комплект оборудования не включено.

Перед сборкой и монтажом отборного устройства, необходимо смазать все резьбовые элементы, проверить внутренние полости на предмет загрязнений. Работа по монтажу должна осуществляться обученными сотрудниками, прошедшими соответствующий инструктаж.

Сроки изготовления минимальное партии отборных устройств – 5 рабочих дней. Вы можете оформить заказ оставив заявку на нашем сайте или позвонить по телефону отдела продаж.

Вся поставляемая продукция укомплектовывается паспортами качества и сертификатами соответствия (или отказными письмами «Центра стандартизации»). Продукция отгружается из Москвы и Санкт-Петербурга транспортными компаниями на выбор покупателя (Деловые Линии, ПЭК). Также, можно самостоятельно забрать продукция со склада при наличии платежного поручения и доверенности (или печати) от плательщика.



Цена указана при размещении единоверного заказа от 50 000 руб.

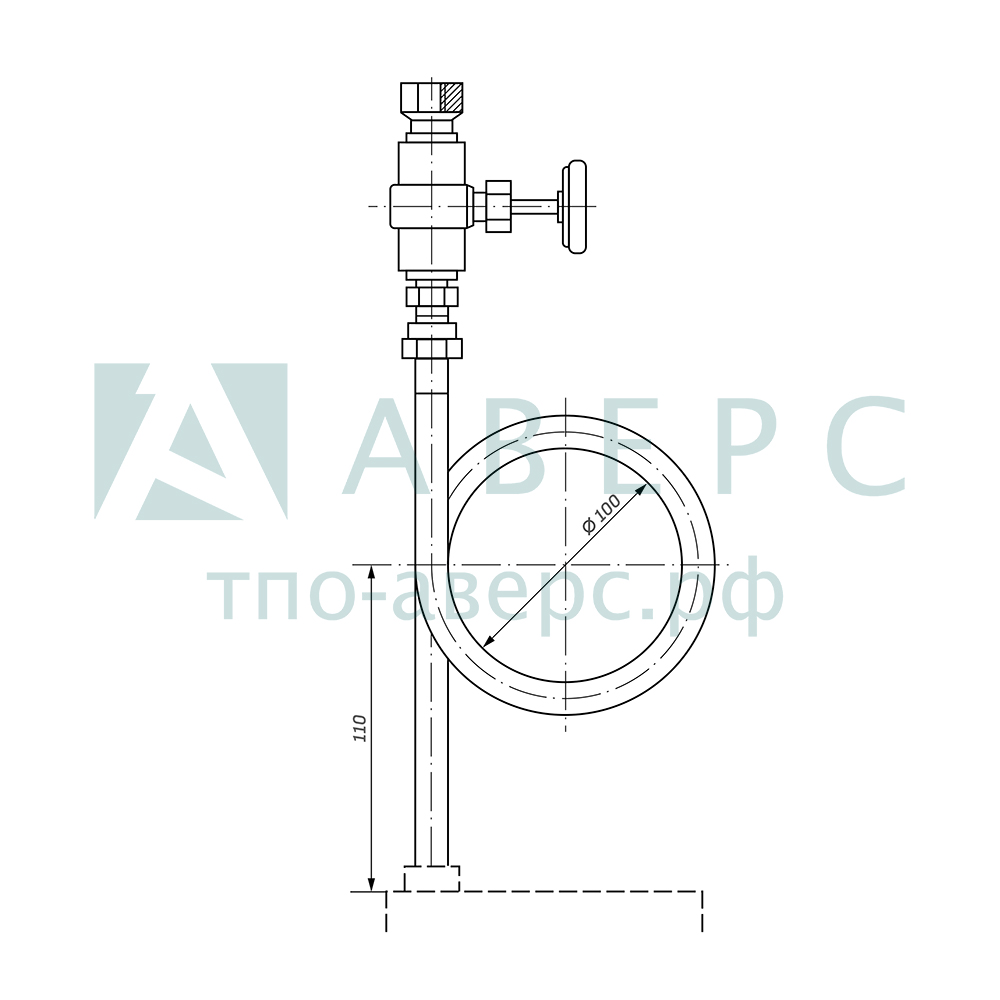

Чертеж. Отборное устройство давления 160-200П ТУ 36.22.19.05-005-85

Размеры на чертежах для справок. Положение вентелей показано условно.

Таблица подбора


Модель Давление, Мпа (кг/см²) Температура, °С Тип клапана Материал Габаритные размеры, мм Место установки Масса, кг
Отборное устройство 16-70 1,6 (16) 70 11б18бк (11б38бк) ст20, латунь 220х150х60 трубопровод или аппарат 0,65
Отборное устройство 16-225П 1,6 (16) 225 11б18бк (11б38бк) ст20, латунь 335х170х70 трубопровод или аппарат 0,80
Отборное устройство 16-225У 1,6 (16) 225 11б18бк (11б38бк) ст20, латунь 335х220х70 трубопровод или аппарат 0,90
Отборное устройство 160-200 16 (160) 200 15с54бк (бк1) ст20, латунь 225х105х70 трубопровод или аппарат 0,96
Отборное устройство 160-200П 16 (160) 200 15с54бк (бк1) ст. 20, латунь 360х220х105 трубопровод или аппарат 1,2
Отборное устройство 160-200У 16 (160) 200 15с54бк (бк1) ст. 20, латунь 370х270х105 трубопровод или аппарат 1,3
Отборное устройство 160-120П 16 (160) 120 15с54бк (бк1) ст. 20, латунь 536х260х160 трубопровод или аппарат 2,35
Отборное устройство 160-250П 16 (160) 250 15с54бк2 ст. 20, латунь 533х240х140 трубопровод или аппарат 2,8
