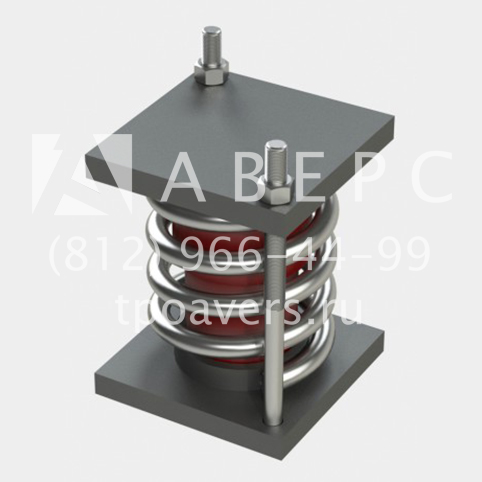

Блоки пружинные ОСT 108.275.69-80

Пружинные блоки предназначены для пружинных катковых опор трубопроводов тепловых и атомных электростанций. Стандарт устанавливает конструкцию и основные размеры пружинных блоков, рассчитанных на рабочую деформациях 70 и 140 мм и работающих при температуре окружающей среды от минус 40 °С до плюс 120 °С; силы пружин при рабочей деформации от 8 кН (816кгс) до 58,45кН (5960кгс).

Быстрый заказ

Оставьте свою заявку и мы свяжемся в течении 10 минут.

Блоки пружинные ОСT 108.275.69-80

100 out of 100 based on 24 user ratings

Описание
Таблица подбора
Наши отгрузки

Описание и область применения

Изготавливаем опорные пружинные блоки по ОСТ 108.275.69-80 для пружинных подвесок трубопроводов тепловых и атомных электростанций. Стандарт устанавливает конструкцию и основные размеры опорных пружинных блоков с силами пружин от 8 кН (815 кгс) до 58,45 кН (5960 кгс) при рабочих деформациях 70 и 140 мм. Стандарт предусматривает установку опорных пружинных блоков на несущую конструкцию и под опорной балкой. Блоки предназначены для работы при температуре окружающей среды от минус 40°С до плюс 120°С.

Блоки пружинные по ОСТ 108.275.69-80 предназначены для амортизации нагрузок на магистральные трубопроводы и являются очень важными элементами этих конструкций. Пружинный блок смягчает нагрузку и защищает трубопровод от деформации и от преждевременного выхода из строя. В зависимости от принципа установки пружинные блоки разделяют на опорные блоки и блоки для установки опор трубопроводов, а в зависимости от конструкции различают сдвоенные и одинарные пружинные блоки.

Основным силовым элементом изделия является пружина, производство которой для пружинных блоков либо должно осуществляться в соответствии с требованиями ОСТ 108.764.01-80, ОСТ 24.125.109, МВН 049-63; ОН 24-3-188-67, либо рассчитываться под определенные характеристики подвесок и опор трубопроводов в соответствии с требованиями государственного стандарта, установленного для данного вида продукции.

Производство пружинных блоков необходимо вести с гарантированной высокой точностью на современном технологическом оборудовании. Геометрические и силовые характеристики выпускаемых изделий должны в точности соответствовать тем, что заявлены заказчиком — даже незначительные отклонения недопустимы.

Основные размеры пружинного блока на рабочую деформацию 70 мм

№	Исполнение	Сила пружины при рабочей деформации кН (кгс)	Высота пружины, мм	Ширина, мм	Высота, мм	Масса, кг
1	01 ОСТ 108.275.69-80	8 (815)	177	196	217	17,50
2	02 ОСТ 108.275.69-80	11,67 (1 190)	188	196	228	18,90
3	03 ОСТ 108.275.69-80	16,34 (1 665)	201	196	241	20,70
4	04 ОСТ 108.275.69-80	19,66 (2 000)	226	196	266	23,40
5	05 ОСТ 108.275.69-80	26,34 (2 685)	221	294	271	45,50
6	06 ОСТ 108.275.69-80	32,60 (3 320)	277	294	327	54,20
7	07 ОСТ 108.275.69-80	40 (4 000)	289	294	334,90	58,40
8	08 ОСТ 108.275.69-80	48,60 (4 950)	304	294	354	62,10
9	09 ОСТ 108.275.69-80	58,45 (5 960)	281	294	334	69,10
10	10 ОСТ 108.275.69-80	32,60 (3 325)	277	323	327	58,20
11	11 ОСТ 108.275.69-80	40 (4 080)	289	323	339	61,50
12	12 ОСТ 108.275.69-80	48,60 (4 955)	304	323	354	65,10
13	13 ОСТ 108.275.69-80	58,13 (5 960)	284	323	334	73,70
14	14 ОСТ 108.275.69-80	32,60 (3 325)	277	376	327	66,80
15	15 ОСТ 108.275.69-80	40 (4 080)	289	376	339	71
16	16 ОСТ 108.275.69-80	48,60 (4 955)	304	376	351	74,40
17	17 ОСТ 108.275.69-80	58,45 (5 960)	284	376	334	83,20

Основные размеры пружинного блока на рабочую деформацию 140 мм

№	Исполнение	Сила пружины при рабочей деформации кН (кгс)	Допускаемая сила кН, (кгс)	Ширина, мм	Высота, мм	Масса, кг
1	18 ОСТ 108.275.69-80	8.00 (815)	327	196	367	24,60
2	19 ОСТ 108.275.69-80	11.67 (1 190)	346	196	386	25,40
3	20 ОСТ 108.275.69-80	16.34 (1 665)	369	196	409	28,10
4	21 ОСТ 108.275.69-80	19.66 (2 000)	414	196	454	32,80
5	22 ОСТ 108.275.69-80	26.34 (2 685)	399	294	449	55,90
6	23 ОСТ 108.275.69-80	32.60 (3 320)	507	294	557	73,50
7	24 ОСТ 108.275.69-80	40.00 (4 000)	528	294	578	79,10
8	25 ОСТ 108.275.69-80	48.60 (4 950)	549	294	599	85,40
9	26 ОСТ 108.275.69-80	58.45 (5 960)	508	294	558	97,70
10	27 ОСТ 108.275.69-80	32.60 (3 325)	507	323	557	77,60
11	28 ОСТ 108.275.69-80	40.00 (4 080)	528	323	578	83,10
12	29 ОСТ 108.275.69-80	48.60 (4 955)	549	323	599	89,20
13	30 ОСТ 108.275.69-80	58.13 (5 960)	508	323	558	101,70
14	31 ОСТ 108.275.69-80	32.60 (3 325)	507	376	557	86,90
15	32 ОСТ 108.275.69-80	40.00 (4 080)	528	376	578	92,50
16	33 ОСТ 108.275.69-80	48.60 (4 955)	549	376	599	99,60
17	34 ОСТ 108.275.69-80	58.45 (5 960)	508	376	558	111,10
