Сальник набивной С-2 по серии 5.905-26.08

Сальник набивной С-2 по серии 5.905-26.08 предназначен для пропуска трубопровода через стену или перекрытие. Изготавливается из стали марки ст20. Используется при сухом грунте. Применяется при умеренном и холодном климате. Защитное покрытие ГФ-021.

Цена 1 145 ₽ с НДС

Сальник набивной С-2 по серии 5.905-26.08 - вид 1 Сальник набивной С-2 по серии 5.905-26.08 - вид 2 Сальник набивной С-2 по серии 5.905-26.08 - вид 3 Сальник набивной С-2 по серии 5.905-26.08 - вид 4

Основные технические характеристики:

  • Тип сальника : набивной
  • Документация : Серия 5.905-26.08
  • Маркиновка : С-2
  • Диаметр пропускаемой трубы Дн, мм : 57, 76, 89, 108, 159, 213, 273, 325
  • Длина корпуса L, мм : 300, 400, 500, 600
  • Покрытие : ГФ-021
  • Материал : сталь 20
100 out of 100 based on 24 user ratings
  • Описание
  • Чертеж
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Сальник набивной С-2 по серии 5.905-26.08 предназначен для пропуска трубопровода через стену здания или сооружения. Особенностью данной серии является конструкция сальников. Конструкция предполагает установку сальника поверх существующего трубопровода. Сальники набивные С-2 применяются для чугунных, металлических и пластмассовых труб. Устанавливается в сухом грунте. Применяется в умеренном и холодном климате. Серия 5.905-26.08 разработана для труб с наружным диаметром 22, 38, 45, 57, 76, 89, 108, 159, 219, 273 и 325 мм. Длина корпуса по серии может быть 300, 400, 500 и 600 мм.

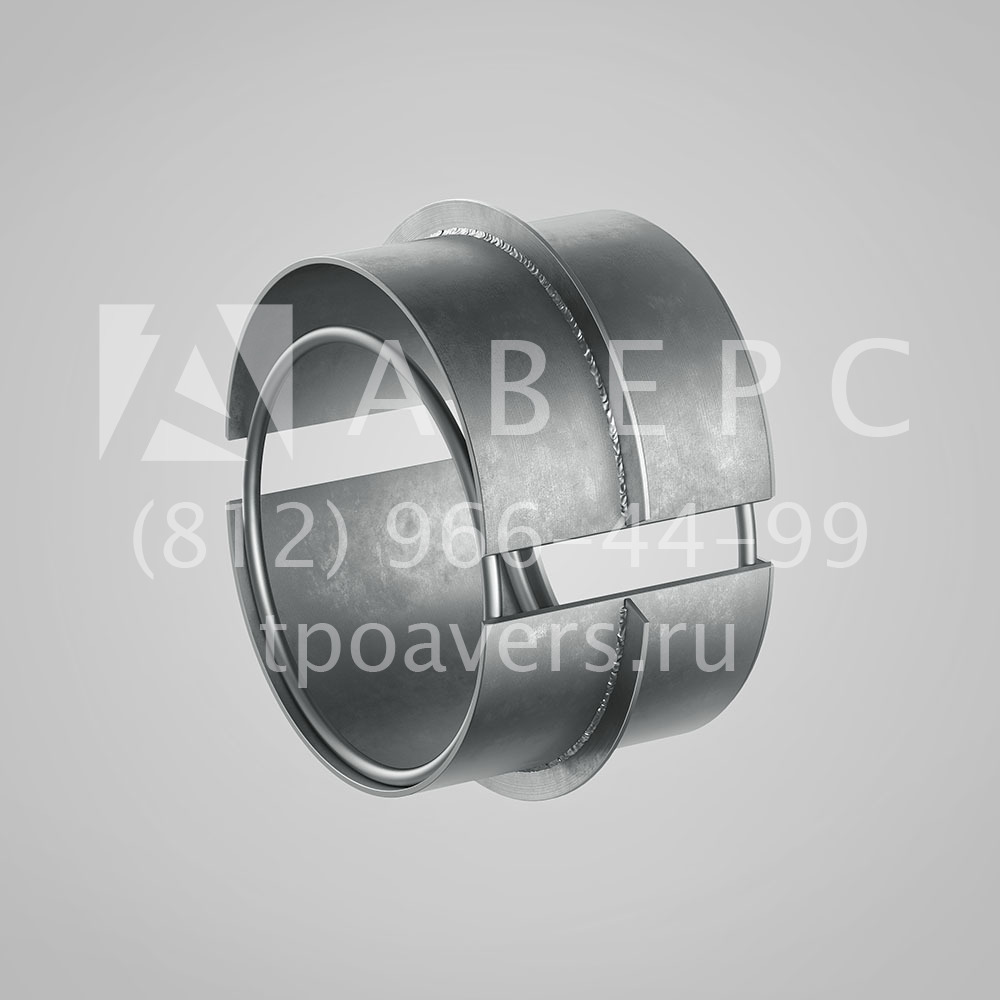

Применение набивных сальников С-2 допускается для всех коммуникаций, кроме теплотрассы, для существующих зданий, сооружений исключающих просадку фундаментов, невозможности появления подпора воды и при сейсмичности до 6 баллов. Установка сальников предусматривается на существующие коммуникации, для этого корпус сальника выполнен в виде разъемной конструкции. После установки сальника на коммуникации соединение осуществляется электродуговой ручной сваркой или газосваркой.

На реконструируемые коммуникации корпус сальника устанавливается в виде цельной конструкции, если есть возможность предварительно одеть на коммуникацию или после установки в фундаменте, стены здания с последующим протаскиванием коммуникаций. При новом строительстве корпус сальника рекомендуется применять как закладную деталь. Во всех вариантах установки сальникового устройства исключается автономность отдельной работы сальника и фундамента, это единое целое и просадка осуществляется совместно, установка компенсирующих устройств предусматривается за пределами фундамента как с внешней, так и с внутренней стороны.

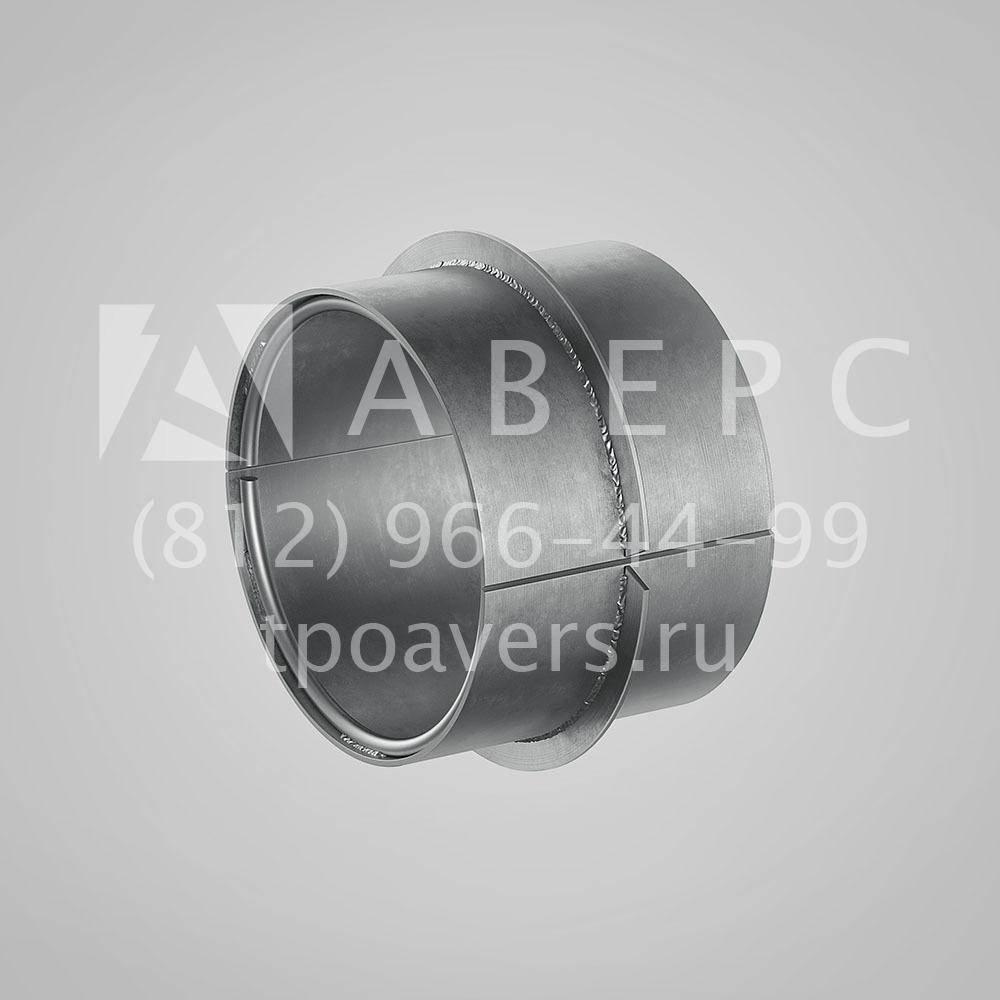

Сальник набивной С-2 по серии 5.905-26.08 представляет собой металлическую гильзу. Материал изготовления сальника – сталь марки ст20. Возможно изготовление из стали 09Г2С (для холодного климата) или 12Х18Н10Т (для агрессивной среды). Готовое изделие покрыто несколькими слоями защитного грунта ГФ-021. На всю поставляемую продукцию предоставляется полный комплект документов. В комплект документов входят – паспорт качества, сертификат на весь использованный при изготовлении материал. Наша компания работает со всеми крупными строительными и монтажными организациями страны. Приглашаем к сотрудничеству!

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

- наружный диаметр пропускаемой трубы (мм), D1 - внутренний диаметр (по упорному кольцу) (мм), D2 - внутренний диаметр корпуса сальника (мм), D3 - наружный диаметр ребра жесткости (мм), L - строительная длина сальника (мм), d- диаметр круга для упорных колец (мм).



Обозначение Наружный диаметр проходящего трубопровода, Дн, мм Основные размеры Масса сальника, кг при L, м
D1 D2 D3 d 0,3 0,4 0,5 0,6
5.905-26.08.1-8.00 22-38 66 81 151 7 4,18 5,02 5,86 6,68
5.905-26.08.1-8.01 45, 57 86 94 164 7 4,86 5,82 6,80 7,76
5.905-26.08.1-8.02 76, 89, 108 136 151 221 7 8,34 9,88 11,40 12,94
5.905-26.08.1-8.03 159 186 211 281 7 12,70 14,82 16,94 19,06
5.905-26.08.1-8.04 218 280 317 387 10 22,04 25,20 28,38 31,54
5.905-26.08.1-8.05 273 322 369 439 14 27,38 31,06 34,74 38,40
5.905-26.08.1-8.06 325 372 418 488 14 32,98 37,16 41,32 45,48

Таблица подбора


Модель Тип сальника Документация Маркиновка Диаметр пропускаемой трубы Дн, мм Длина корпуса L, мм Покрытие Материал
Сальник набивной С-2 по серии 5.905-26.08 набивной Серия 5.905-26.08 С-2 57, 76, 89, 108, 159, 213, 273, 325 300, 400, 500, 600 ГФ-021 сталь 20
Сальник нажимной С-1 по серии 5.905-26.08 нажимной Серия 5.905-26.08 С-1 57, 76, 89, 108, 159, 213, 273, 325 300, 400, 500, 600 ГФ-021 сталь 20
Сальник нажимной С-3 по серии 5.905-26.08 нажимной Серия 5.905-26.08 С-3 57, 76, 89, 108, 159, 213, 273, 325 300, 400, 500, 600 ГФ-021 сталь 20
Сальник набивной С-4 по серии 5.905-26.08 набивной Серия 5.905-26.08 С-4 57, 76, 89, 108, 159, 213, 273, 325 300, 400, 500, 600 ГФ-021 сталь 20
Сальник набивной С-5 по серии 5.905-26.08 набивной Серия 5.905-26.08 С-5 57, 76, 89, 108, 159, 213, 273, 325 300, 400, 500, 600 ГФ-021 сталь 20
Сальник нажимной С-6 по серии 5.905-26.08 нажимной Серия 5.905-26.08 С-6 57, 76, 89, 108, 159, 213, 273, 325 300, 400, 500, 600 ГФ-021 сталь 20
