Грязевик вертикальный Т32 Серия 4.903-10
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения

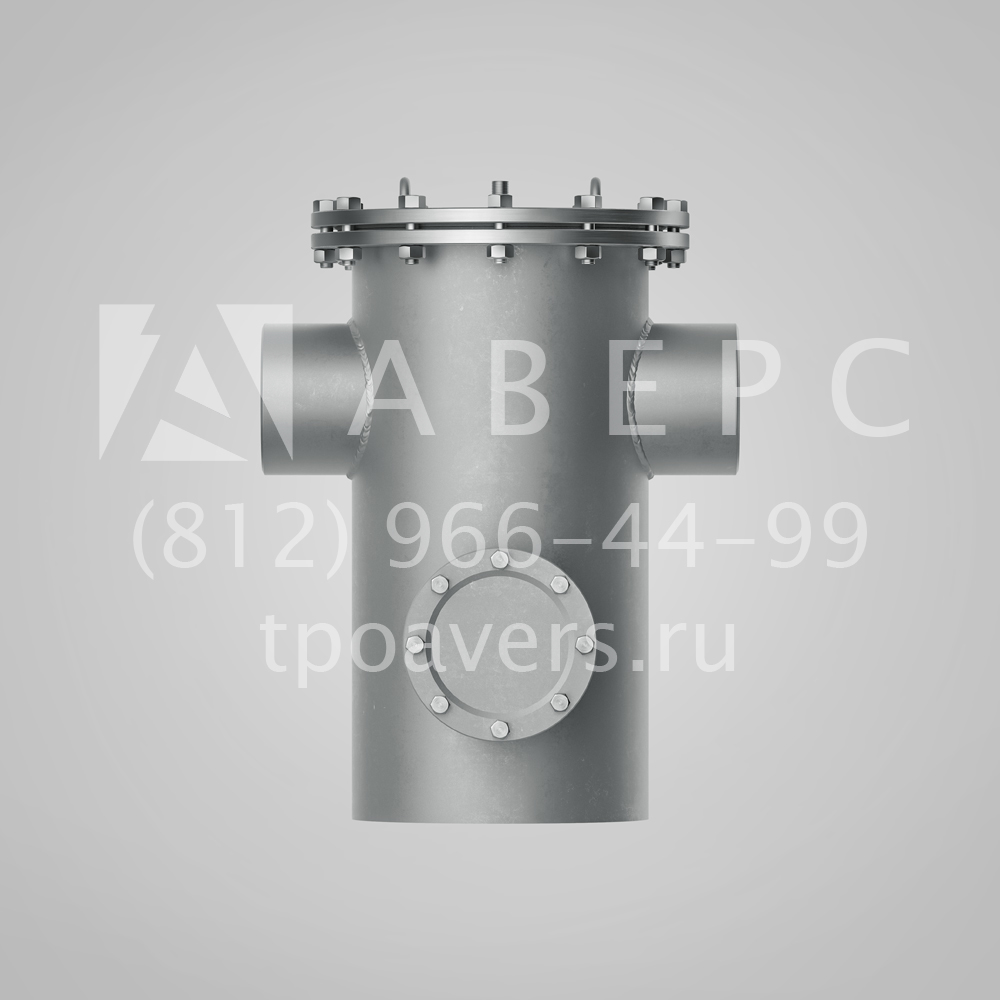

Грязевики вертикальные от Ду 200 до Ду 300 Т32.00.00.000 Серия 4.903-10 Выпуск 8 предназначены для фильтрации или очистки от крупных и средних взвешенных частиц в трубопроводах водяных сетей. Устанавливаются в элеваторных узлах, тепловых вводах зданий различного назначения и котельных.
Грязевики рассчитаны на рабочее давление 16-25 кгс/см² и температуру среды до 200 °С.
Устанавливаются на трубопроводе с помощью фланцевого соединения или методом сварки. Фильтрация воды осуществляется за счет снижения скорости потока воды в корпусе грязевика. На выходе из грязевика находится сетчатый фильтр, задерживающий загрязнения в виде окалины, грата, песка, возможных засоряющих примесей.
| Исполнение |
Давление условное Ру, кгс/см2 |
Проход условный, мм |
Диаметр трубопровода Дн, мм |
Высота Н, мм | Длина L, мм | Масса, кг |
| Т32.01.00.000 | 16 | 200 | 219 | 990 | 720 | 250,2 |
| Т32.02.00.000 | 250 | 273 | 1355 | 840 | 376,9 | |
| Т32.03.00.000 | 300 | 325 | 1485 | 980 | 532,8 | |
| Т32.04.00.000 | 25 | 200 | 219 | 998 | 720 | 302,3 |
| Т32.05.00.000 | 250 | 273 | 1365 | 840 | 461,2 | |
| Т32.06.00.000 | 300 | 325 | 1490 | 980 | 596,8 |
