Отборное устройство давления 160-120П

Отборное устройство давления 160-120П ТУ 36.22.19.05-005-85 предназначено для установки манометра, измеряющего давление неагрессивного пара, газа или жидкости.

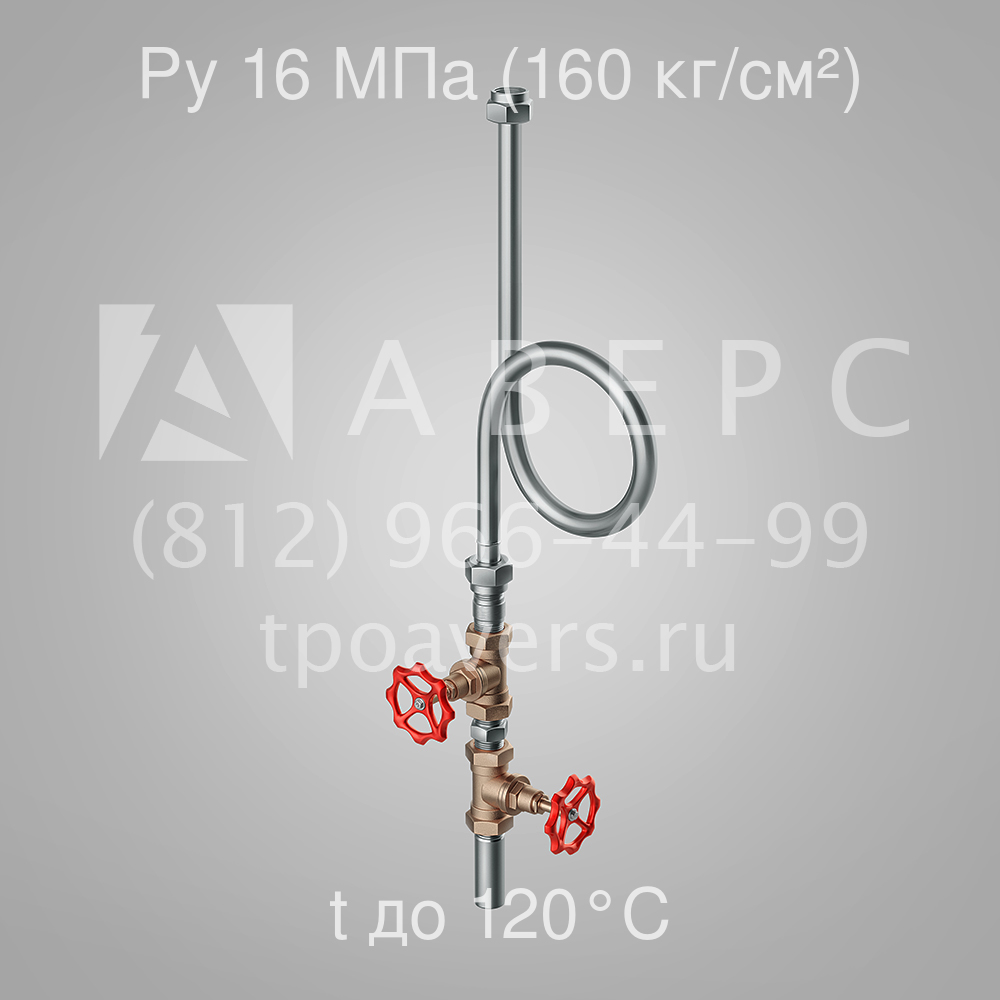

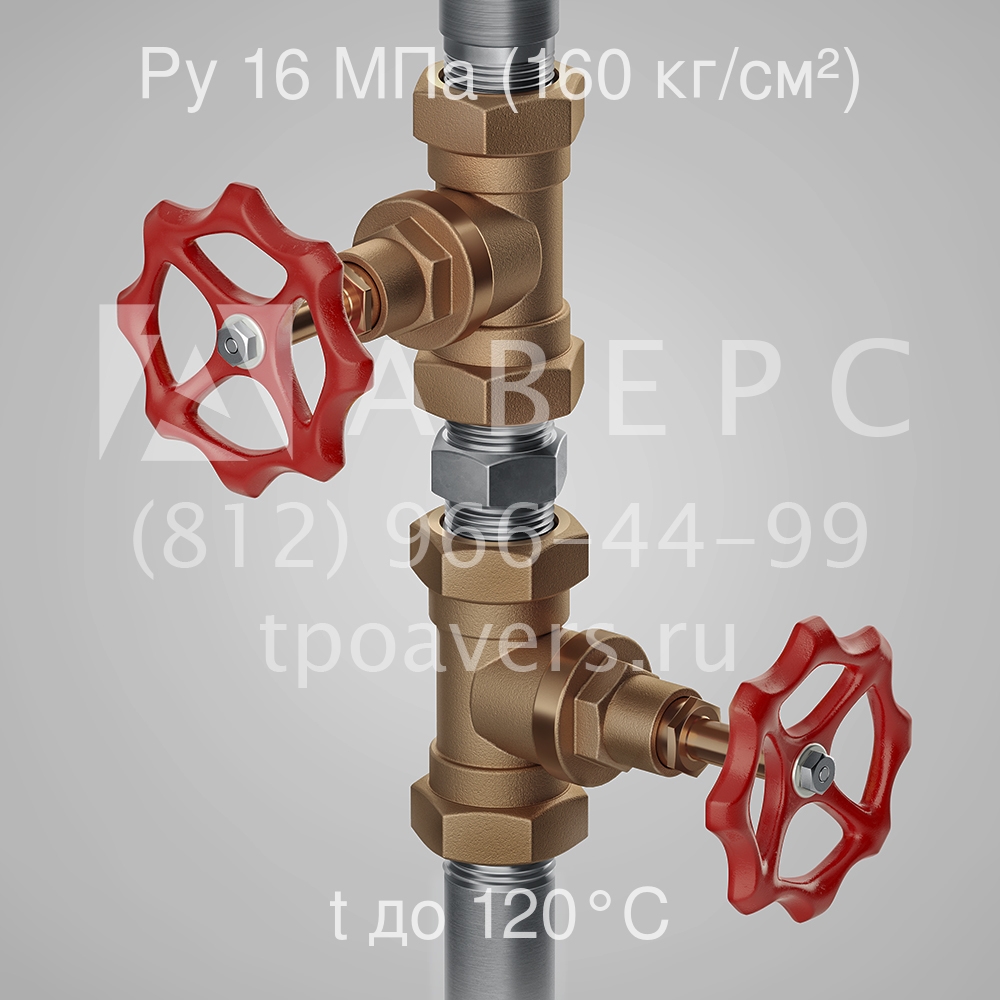

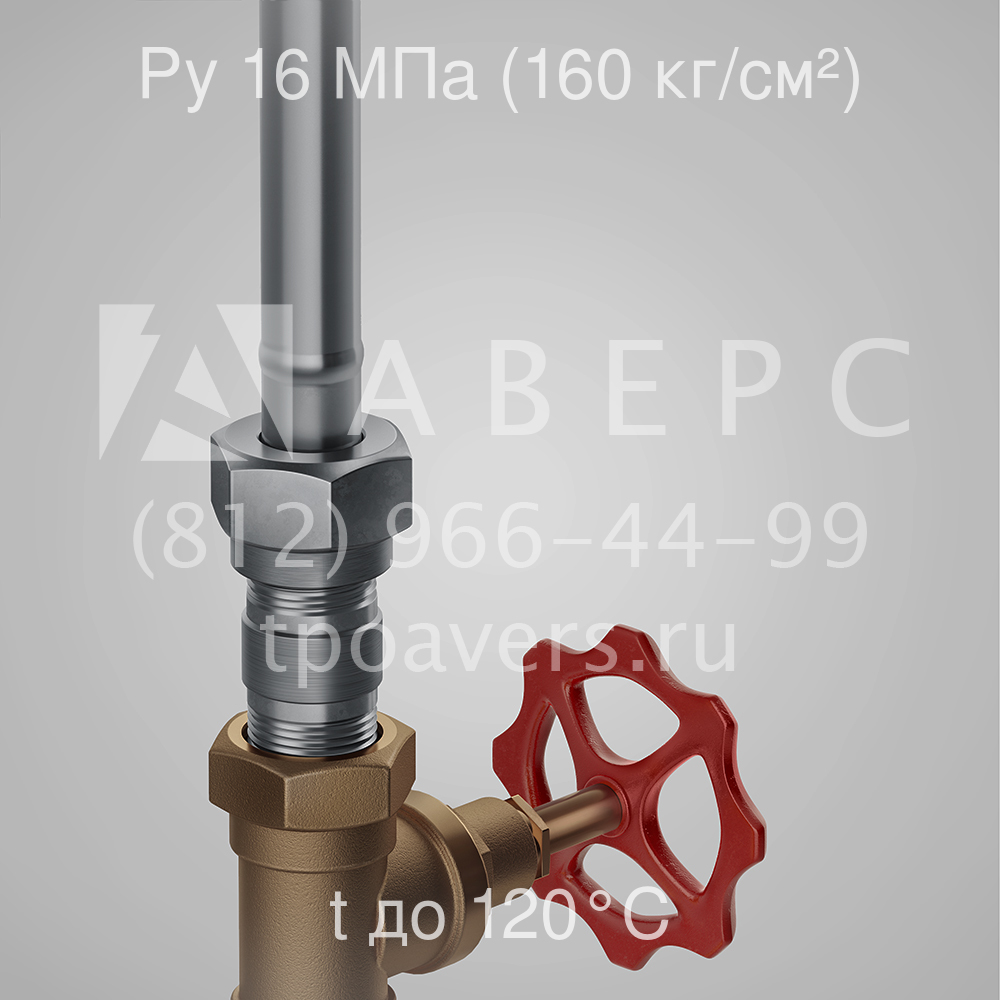

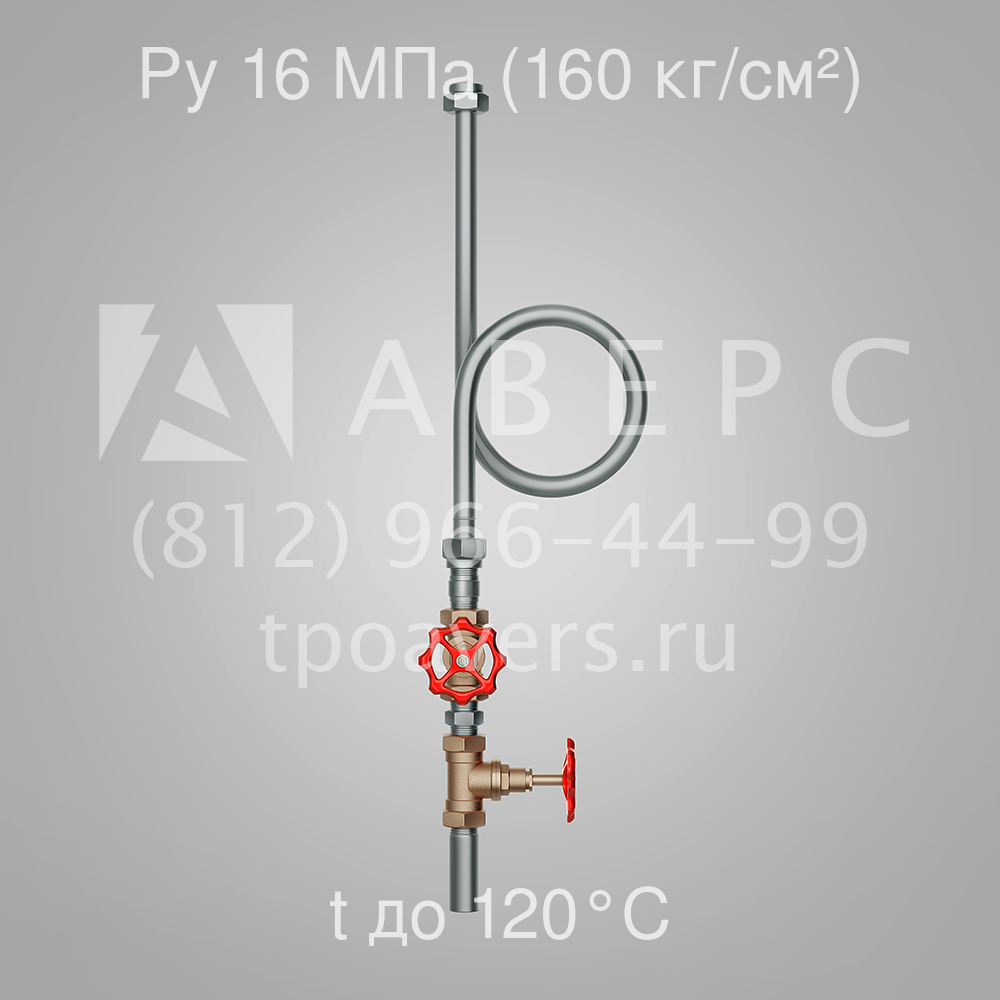

Отборное устройство давления 160-120П - вид 1 Отборное устройство давления 160-120П - вид 2 Отборное устройство давления 160-120П - вид 3 Отборное устройство давления 160-120П - вид 4

Основные технические характеристики:

  • Давление, Мпа (кг/см²) : 16 (160)
  • Температура, °С : 120
  • Тип клапана : 15с54бк (бк1)
  • Материал : ст. 20, латунь
  • Габаритные размеры, мм : 536х260х160
  • Место установки : трубопровод или аппарат
  • Масса, кг : 2,35
100 out of 100 based on 24 user ratings
  • Описание
  • Чертеж
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Отборные устройства 160-120П – это изделия, при помощи которых к технологическому трубопроводу можно присоединить контрольно-измерительное оборудование автоматической системы. Изделия также применяются в газоходах, гидравлических коммуникациях, другом технологическом оборудовании. Использование отборного устройства позволяет отобрать импульс давления в технологическом трубопроводе и снизить температуру измеряемой рабочей среды. Результат использования данного оборудования – точные данные на измерительном устройстве, увеличение срока его эксплуатации, упрощение производственных процессов.



Отборное устройство давления 160-120П ТУ 36.22.19.05-005-85 предназначено для установки манометра, измеряющего давление нефтепродуктов при давлении 16 МПа (160 кг/кв.см) и температуре рабочей среды от 0 до 120°С. В изделии применяются клапаны запорные проходные муфтовый ОБ 22044 (15с54бк (бк1).



Система закладных деталей на трубопроводе работоспособна и эффективна, когда правильно выбраны все элементы участка измерения: запорная арматура, контролирующий прибор (особенности конструкции, тип присоединения, соответствие системе автоматизации), соответствие материалу трубопровода. Соблюдение всех условий позволяет быстро и качественно выполнить монтаж. Вариант исполнения устройства 160-120П – прямое (горизонтальный участок трубы).



Монтаж отборных устройств 160-120П осуществляется на технологические трубопроводы, промышленные коммуникации, импульсные системы автоматизации. После завершения установки необходима проверка качества выполненной работы. Испытания проводятся одновременно с технологическим трубопроводом или оборудованием, на которое было установлено отборное приспособление.



Продукция отгружается со склада Санкт-Петербурга и Москвы. Возможность доставки продукцию в любой город РФ услугами ТК. Сотрудничество с крупными транспортными компаниями на рынке грузоперевозок. Оперативная отгрузка товара при условии его наличия в день оплаты. Предоставление на всю отгружаемую продукцию паспортов качества и документа от Центра стандартизации. Гарантийные обязательства на всю поставляемую продукцию.



Цена товара указана при размещении заказа на сумму от 50 000 руб.

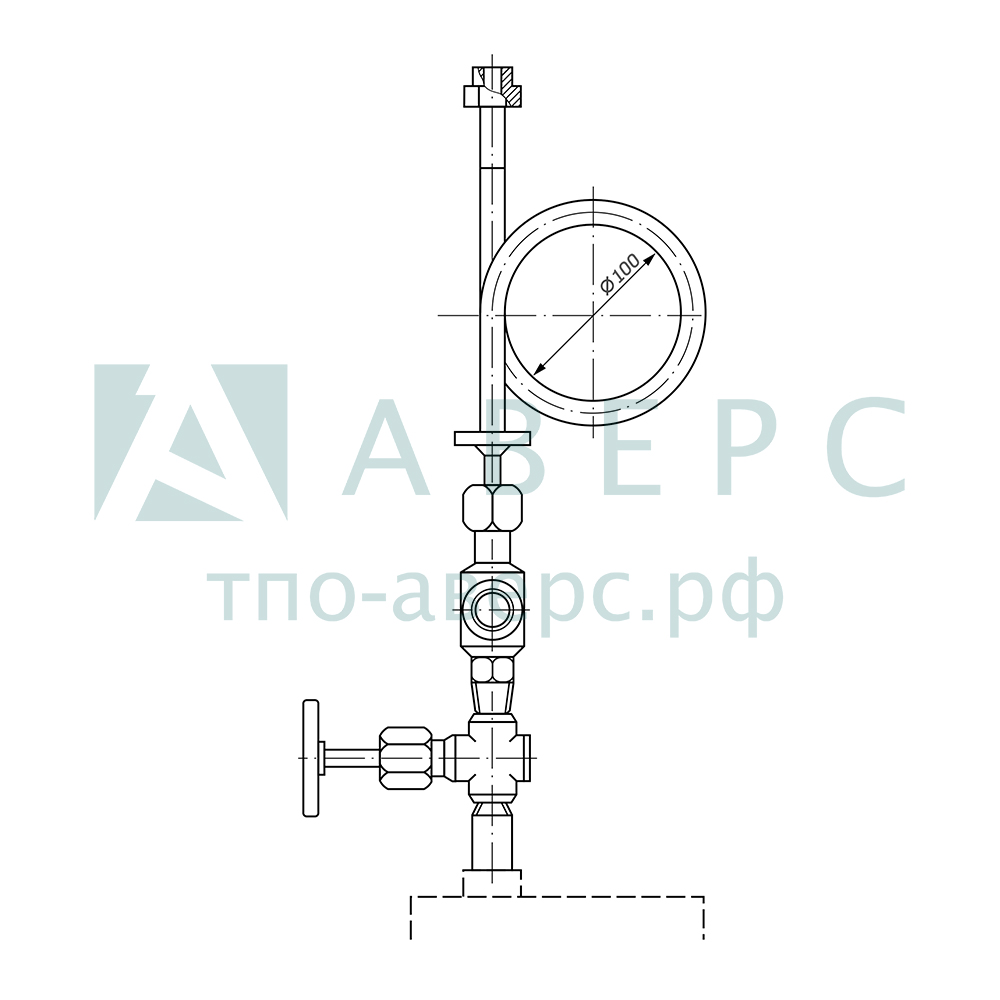

Чертеж. Отборное устройство давления 160-120П ТУ 36.22.19.05-005-85

Размеры на чертежах для справок. Положение вентелей показано условно.

Таблица подбора


Модель Давление, Мпа (кг/см²) Температура, °С Тип клапана Материал Габаритные размеры, мм Место установки Масса, кг
Отборное устройство 16-70 1,6 (16) 70 11б18бк (11б38бк) ст20, латунь 220х150х60 трубопровод или аппарат 0,65
Отборное устройство 16-225П 1,6 (16) 225 11б18бк (11б38бк) ст20, латунь 335х170х70 трубопровод или аппарат 0,80
Отборное устройство 16-225У 1,6 (16) 225 11б18бк (11б38бк) ст20, латунь 335х220х70 трубопровод или аппарат 0,90
Отборное устройство 160-200 16 (160) 200 15с54бк (бк1) ст20, латунь 225х105х70 трубопровод или аппарат 0,96
Отборное устройство 160-200П 16 (160) 200 15с54бк (бк1) ст. 20, латунь 360х220х105 трубопровод или аппарат 1,2
Отборное устройство 160-200У 16 (160) 200 15с54бк (бк1) ст. 20, латунь 370х270х105 трубопровод или аппарат 1,3
Отборное устройство 160-120П 16 (160) 120 15с54бк (бк1) ст. 20, латунь 536х260х160 трубопровод или аппарат 2,35
Отборное устройство 160-250П 16 (160) 250 15с54бк2 ст. 20, латунь 533х240х140 трубопровод или аппарат 2,8
