Устройство нижнего слива УСН-175ГЭ, УСН-200ГЭ (с гидромонитором и электрообогревом)

Описание и область применения

Устройство нижнего слива с гидромонитором и электрообогревом УСН-175ГЭ, УСН-200ГЭ предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком, присоединительной головкой, внутренним напорным трубопроводом, телескопическим гидромонитором с сопловой головкой и электроподогревающей рубашкой.

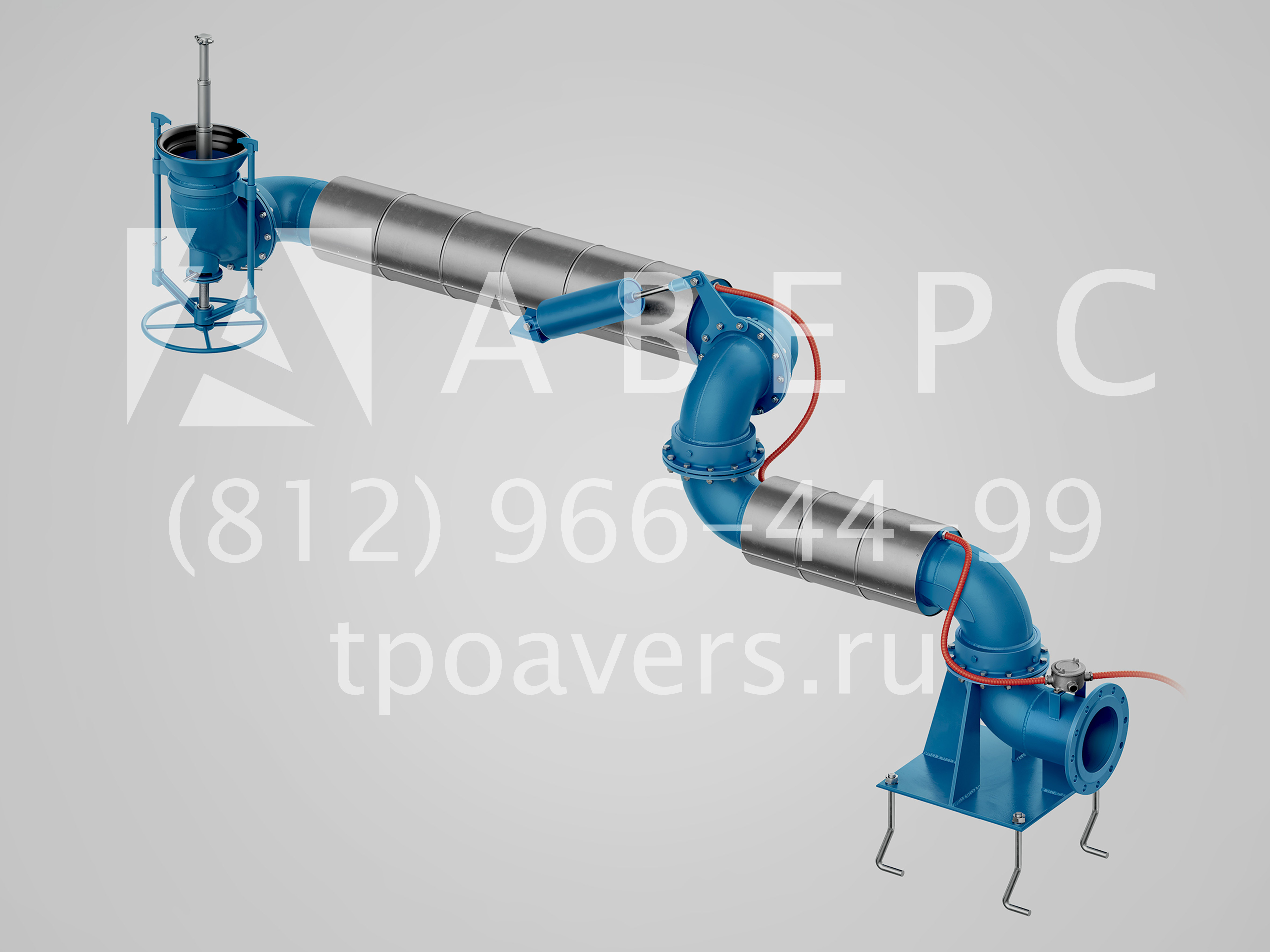

Изображение 1. Устройство нижнего слива УСН-175ГЭ, УСН-200ГЭ с гидромонитором и электрообогревом. Общий вид

Поставляются УСН-ГЭ в следующих комплектациях:

• Устройство нижнего слива УСН-175ГЭ-04 с гидромонитором и электрообогревом (с зоной действия 4 м)
• Устройство нижнего слива УСН-175ГЭ-06 с гидромонитором и электрообогревом (с зоной действия 6 м)
• Устройство нижнего слива УСН-200ГЭ-04 с гидромонитором и электрообогревом (с зоной действия 4 м)
• Устройство нижнего слива УСН-200ГЭ-06 с гидромонитором и электрообогревом (с зоной действия 6 м)

Устройсто нижнего слива УСН-175ГЭ и УСН-200ГЭ имеют ограниченную зону действия от 4 до 6 метров, и применяются в сливных операциях с цистернами. Особенностью работы с данными устройствами является ускорение процесса операций сливания вязких нефтесодержащих продуктов, что обеспеченно установленным на устройстве оборудованием: электроподогревающей рубашкой и гидромонитором (телескоп).

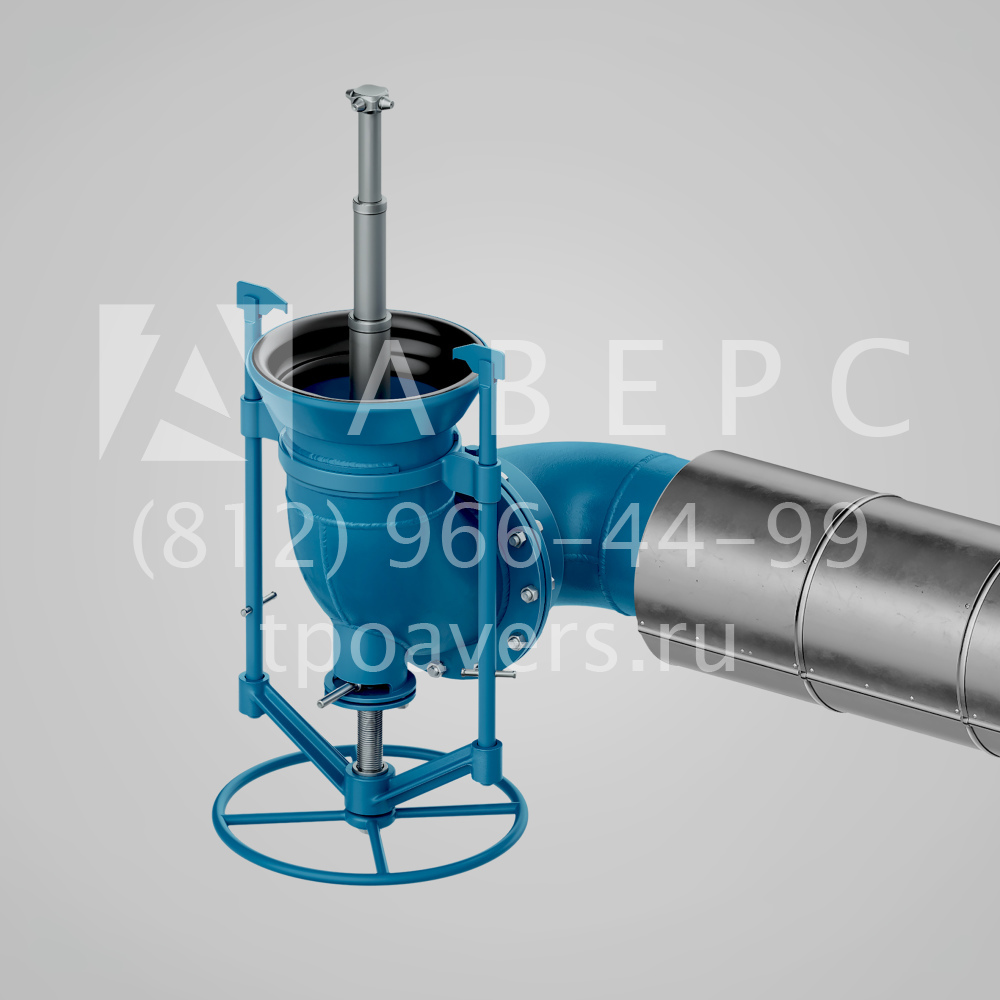

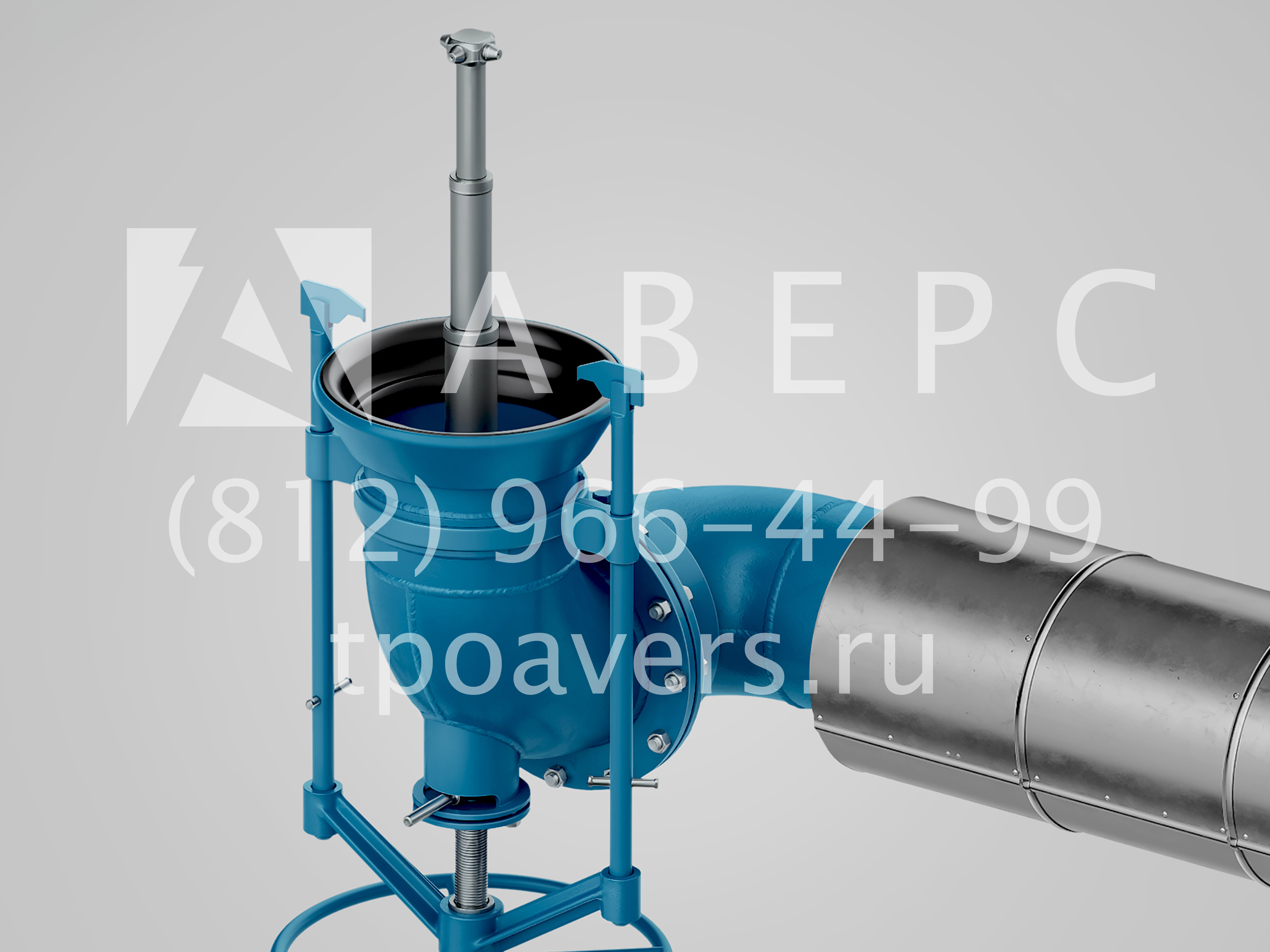

Изображение 2. Устройство нижнего слива УСН-175ГЭ, УСН-200ГЭ. Присоединительная головка с гидромонитором

Особенностями устройств нижнего слива УСН-175ГЭ и УСН-200ГЭ являются:

• Устройство предназначено для нижнего слива нефти, вязких нефтепродуктов из железнодорожных вагонов-цистерн посредством гидромонитора и подаваемого через него разогретого продукта. А также наличем электрообогревающей рубашки, что тоже ускоряет слив содержимого цистерны.
• Установка применяется в составе сливного комплекса с циркуляцией разогретого продукта.
• Применение автоматического телескопического гидромонитора позволяет произвести подачу разогретого продукта в цистерну непосредственно в процессе слива, не производя дополнительных подключений.
• Подключение трубопровода разогретого продукта производится как с левой, так и с правой стороны установки.
• Применение саморегулирующегося обогревного кабеля на трубопроводах, с теплоизоляцией установки позволяет компенсировать теплопотери в процессе слива.
• Применение оригинальных роликовых шарниров, из термообработаных материалов, позволяет повысить надежность установки и производить замену уплотнений без полной разборки шарниров.

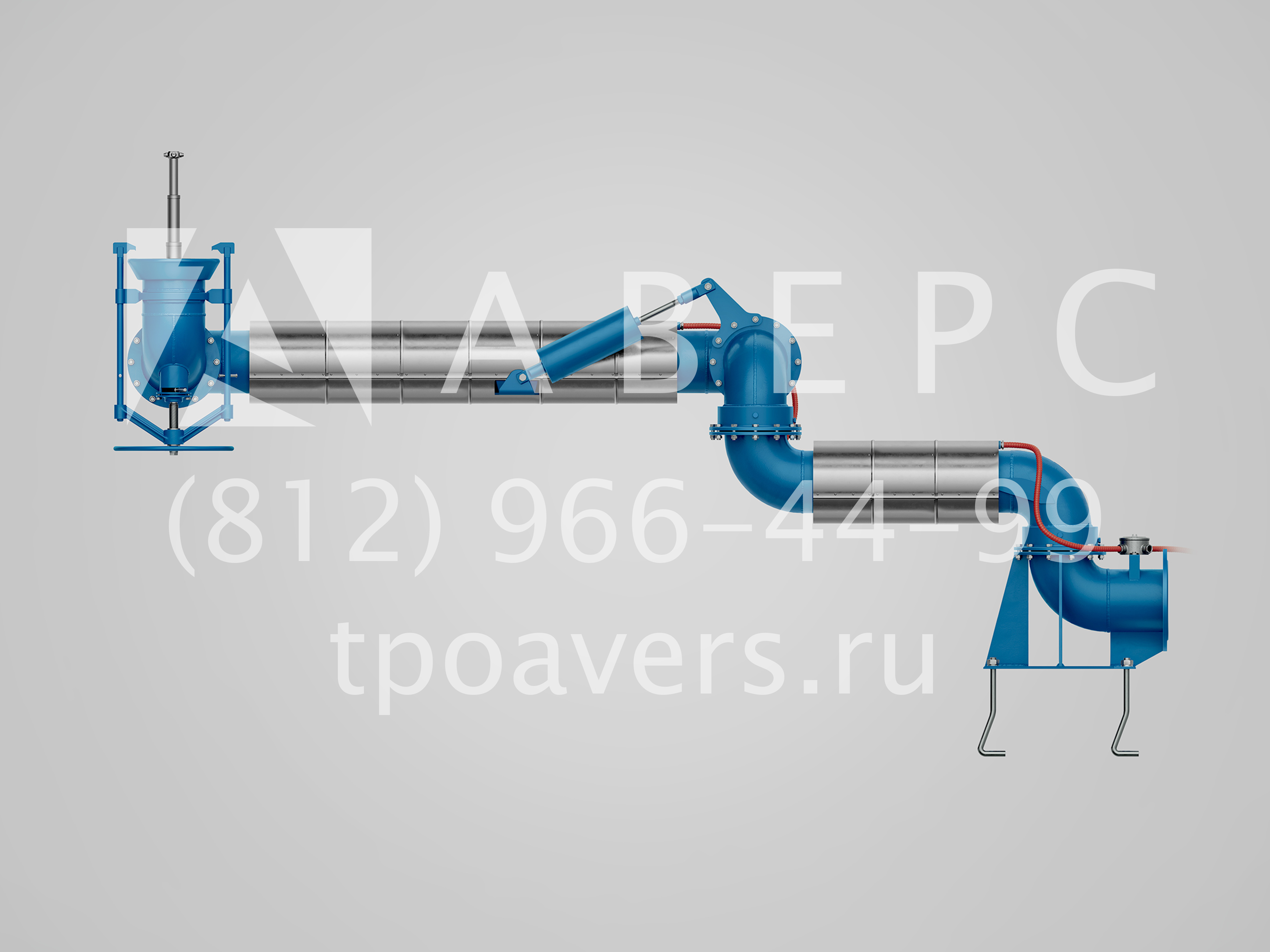

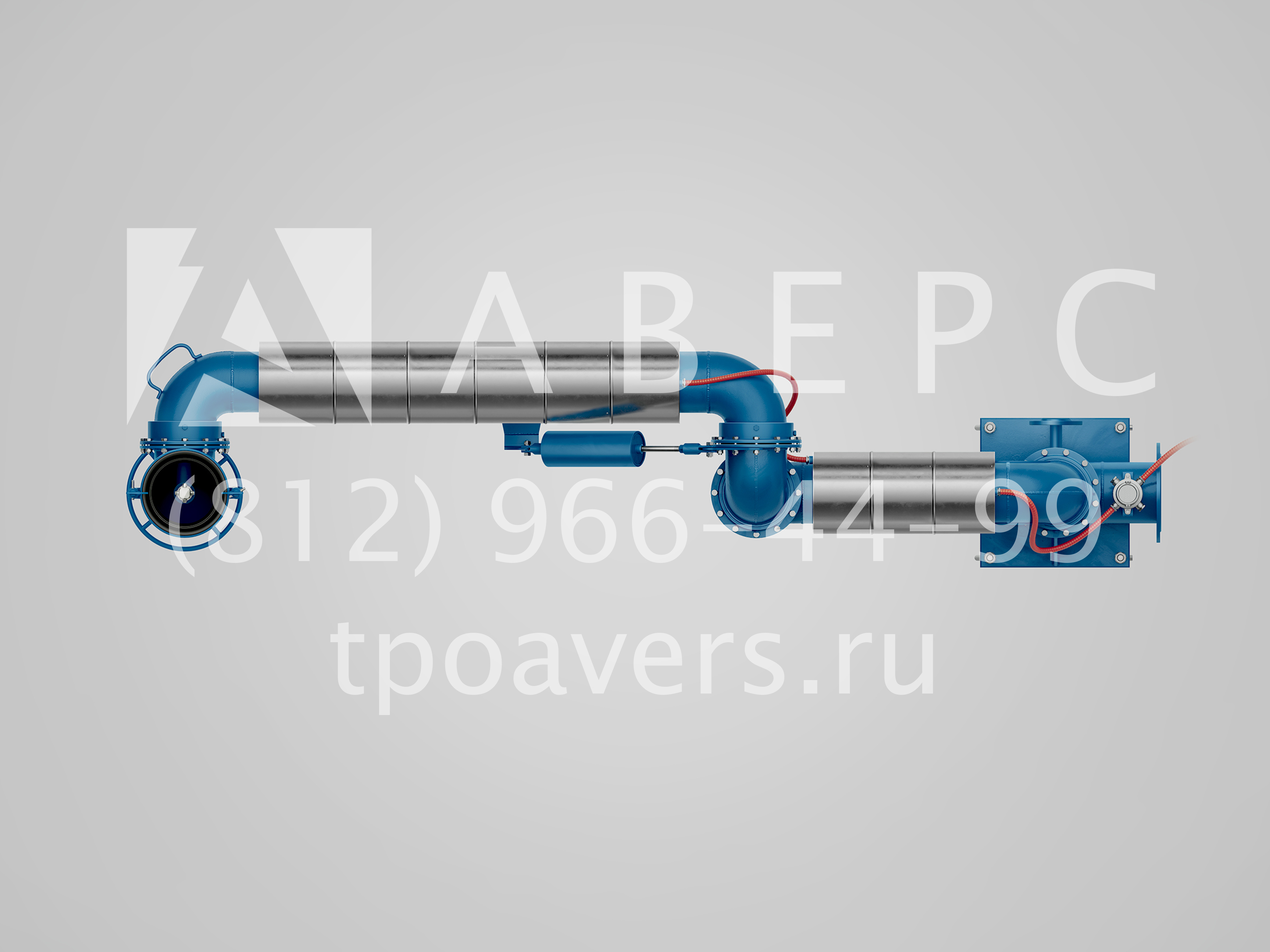

Изображение 3. Устройство нижнего слива УСН-175ГЭ, УСН-200ГЭ с гидромонитором и электрообогревом

Особенностями устройств нижнего слива УСН-175ГЭ и УСН-200ГЭ являются:

• В составе установки применена усиленная конструкция шарниров позволяющая увеличить допустимую механическую нагрузку, от веса дополнительных трубопроводов гидромонитора и теплоизоляции.
• Конструкция устройства в виде системы шарнирно-сочлененных труб обеспечивает: закрытую систему слива, легкость и удобство в работе, надежность и безопасность проведения сливоналивных операций.
• Конструкция установок нижнего слива нефти и нефтепродуктов в железнодорожные цистерны обеспечивает полное освобождение от остатков сливаемого продукта.
• Применение в конструкции шарниров уплотнений торцового типа с использованием скользящей пары трения: фторсиликоновая резина по фторопласту, за счет уменьшения коэффициента трения и повышения маслобензонстойкости, повышает надежность установки.
• Применение в уплотнении стандартизированных резиновых колец круглого сечения повысило ремонтопригодность установки, и подобран оптимальный материал уплотнения в зависимости от сливаемого продукта, без конструкторской доработки.
• Пружинный балансир, закрыт защитным кожухом, обеспечивающим безопасность обслуживающего персонала.
• Изготовление прихватов из стали с последующим обмеднением методом наплавления, и присоединительной головки из алюминиевого сплава позволяет избежать искрообразования при фиксации к сливному прибору ЖД цистерны, и повысить долговечность прихватов.
• Самозакрывающиеся прихваты надежно фиксируют присоединительную головку УСН к сливному прибору ЖД цистерны, что уменьшает время на проведение подготовительных работ.

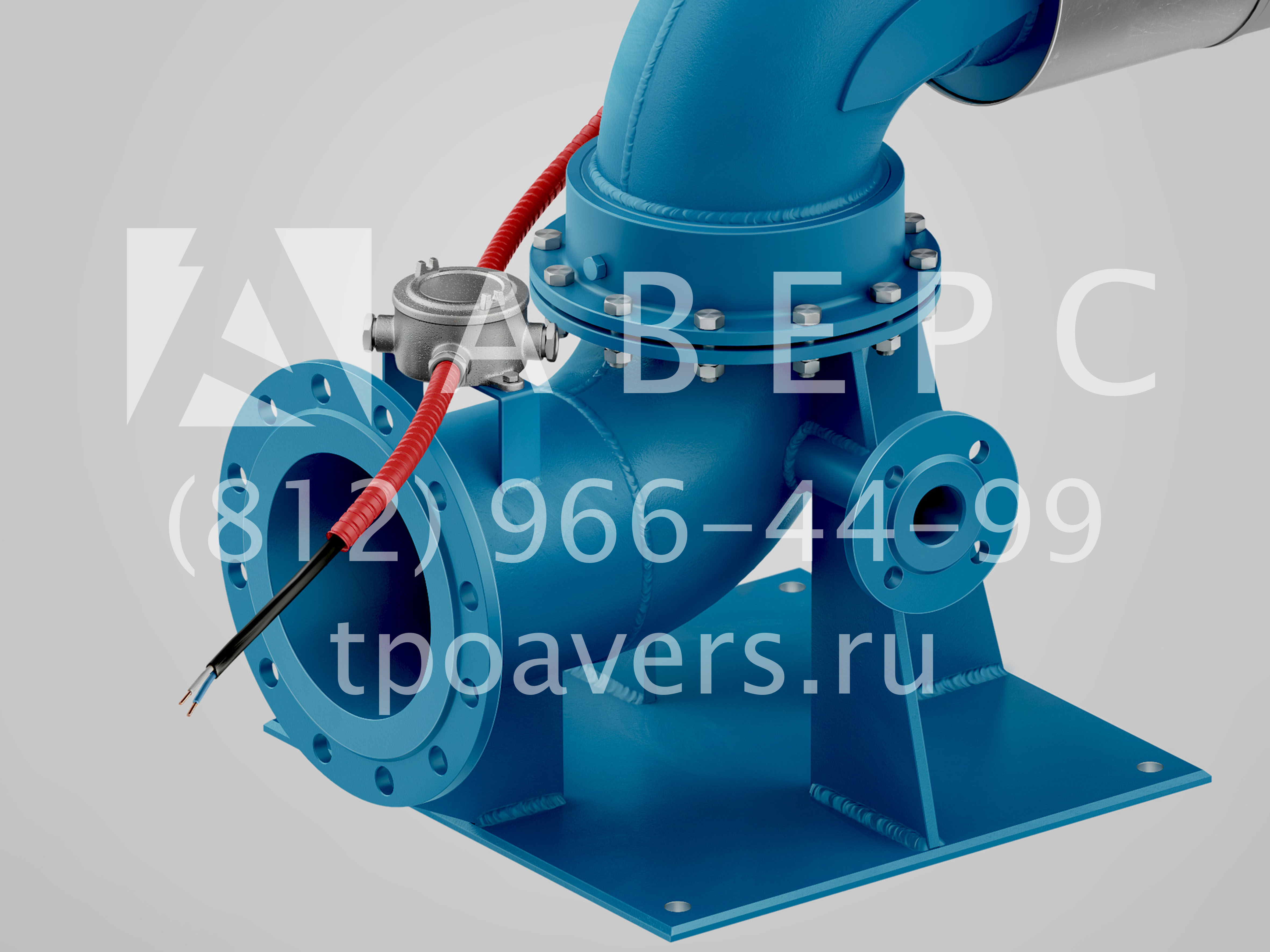

Изображение 4. Устройство нижнего слива УСН-175ГЭ, УСН-200ГЭ с гидромонитором и электрообогревом. Соединительный фланец

Особенностями устройств нижнего слива УСН-175ГЭ и УСН-200ГЭ являются:

• Управление прихватами происходит одним штурвалом, что значительно упрощает процесс присоединения к сливному прибору ЖД цистерны.
• Уплотнение присоединительной головки обеспечивает герметичное соединение со сливным прибором цистерны, в процессе слива.
• Из опыта общения с персоналом, эксплуатирующим установки нижнего слива, для удобства работы, в установке имеется дополнительные ручки и поручни.
• Применение в качестве самостоятельного покрытия - полиуретанового цинконаполненного грунта, позволило повысить антикоррозионную стойкость установок за счет комбинации барьерной и электрохимической защиты.

Правила и порядок монтажа:

Монтаж установки производится по типовому проекту, согласованному с местной пожарной инспекцией с соблюдением требований техники безопасности.

1. Снять установку с транспортной тары.
2. Установить на подготовленный фундамент.
3. Присоединить патрубок опорный на корпусе установки к фланцу ответному сливной системы, для этого установить болты с гайками, предварительно их затянуть без усилия.
4. Произвести фиксацию головки присоединительной к патрубку сливного прибора вагона-цистерны и после этого произвести равномерно затяжку болтов окончательно.

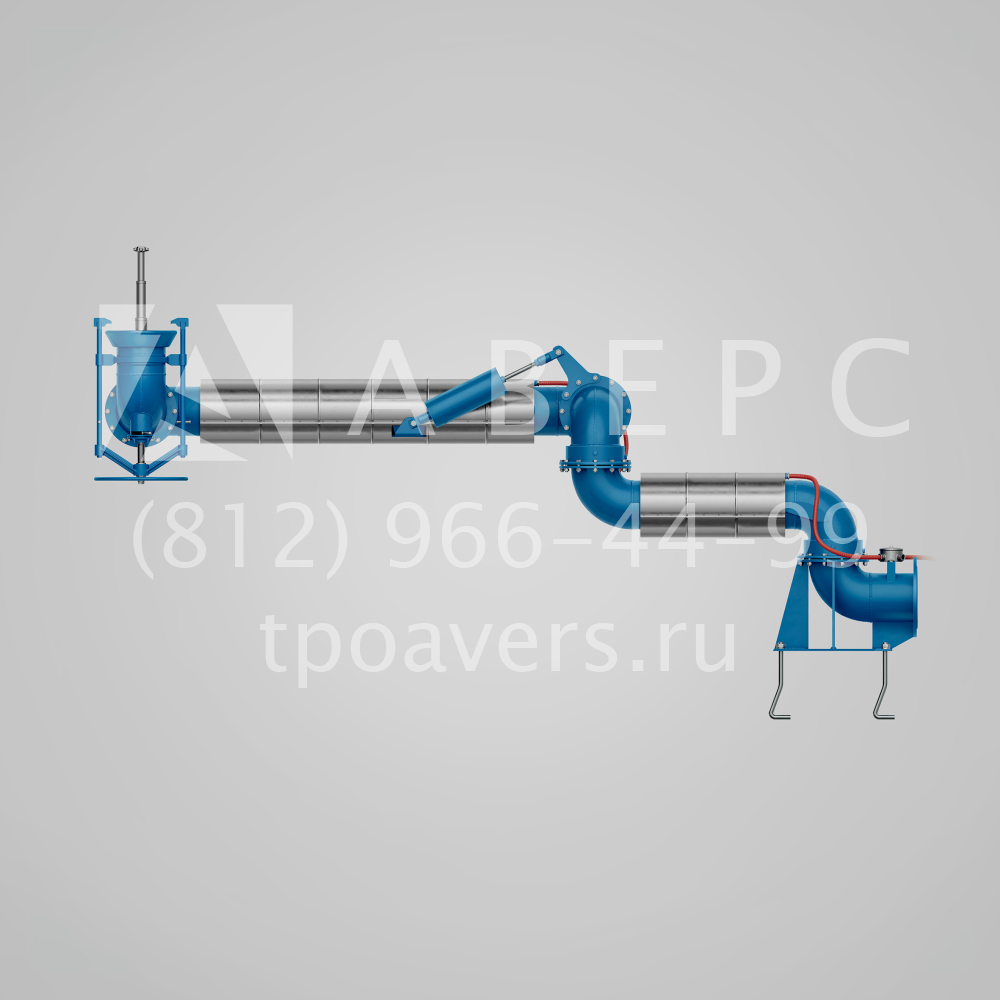

Изображение 5. Устройство нижнего слива УСН-175ГЭ, УСН-200ГЭ с гидромонитором и электрообогревом

Смонтированная установка должна быть заземлена путем подсоединения ее к контуру заземления в соответствии с "Положением о заземлении промышленных установок и отвода статического электричества". После монтажа проверить места соединений и уплотнений, а в случае просачивания продукта - устранить течь, заменой прокладок и уплотнений.

Отличительными особенностями устройств УСН-175ГЭ, УСН-200ГЭ являются:

• Устройство нижнего слива имеет более длительный срок эксплуатации, продленный за счет обеспечения легкости вращения и исключения возможности перекосов.
• Легкая замена манжет (уплотнителей), при которой не требуется разборка шарниров.
• Удобство в работе с захватами, легко устанавливающимися в любом месте на приборе сливания цистерны относительно головки присоединительной.
• Надежность и герметичность при присоединении устройства к прибору цистерны обеспечено специальной формой уплотнения головки присоединения и независимым исполнением захватов.
• В процессе эксплуатации на интенсивность разогрева и перемешивания вязких нефтесодержащих продуктов в ж/д цистерне, до перехода их в жидкое состояние, влияет то, что головка сопловая (гидромонитора) имеет 360 градусов поворота внутри железнодорожной цистерны. Это обеспечено рукояткой головки присоединительной. При этом по трубопроводу (внутреннему) в железнодорожную цистерну подаётся под давлением подогретый продукт-аналог сливаемого.
• Устройство нижнего слива имеет автоматическую поддержку температурного режима нагрева, которая поддерживается электронной подогревающей рубашкой, что позволяет не прибегать к дополнительным терморегуляторам и ускоряет процесс работы.

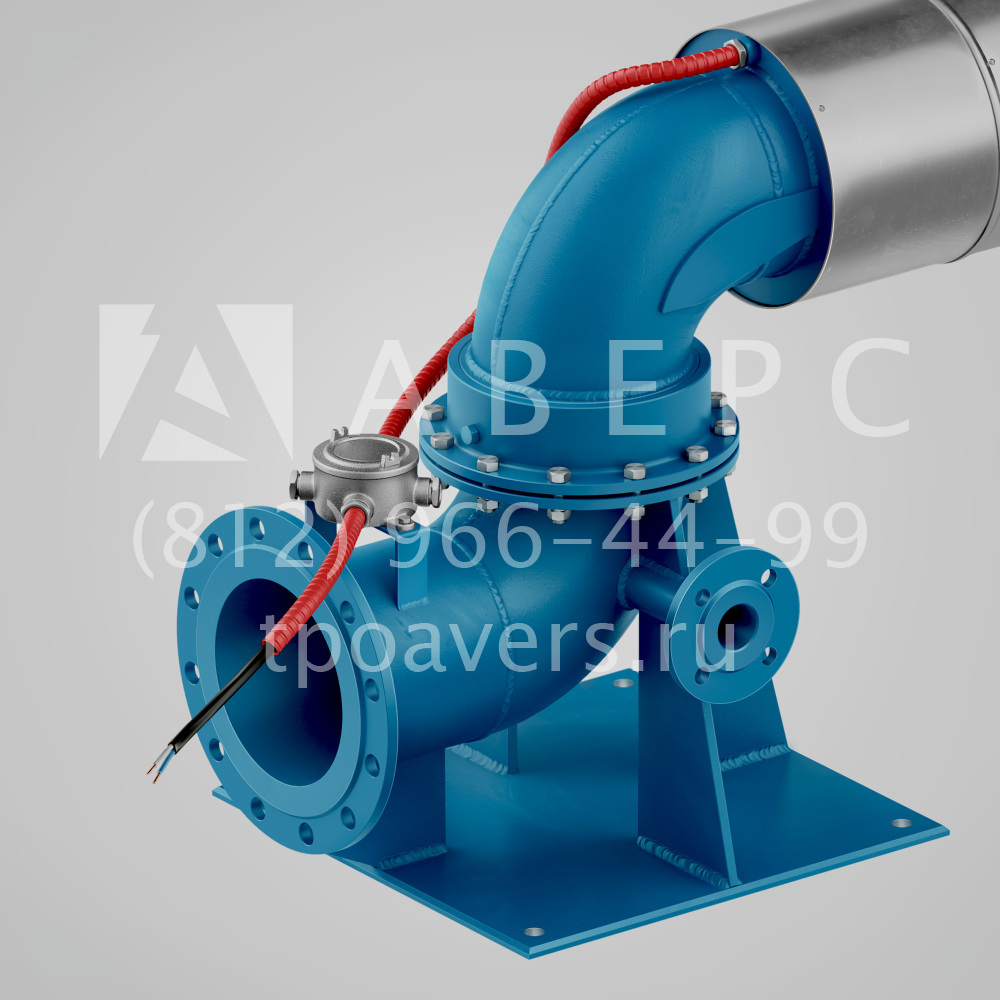

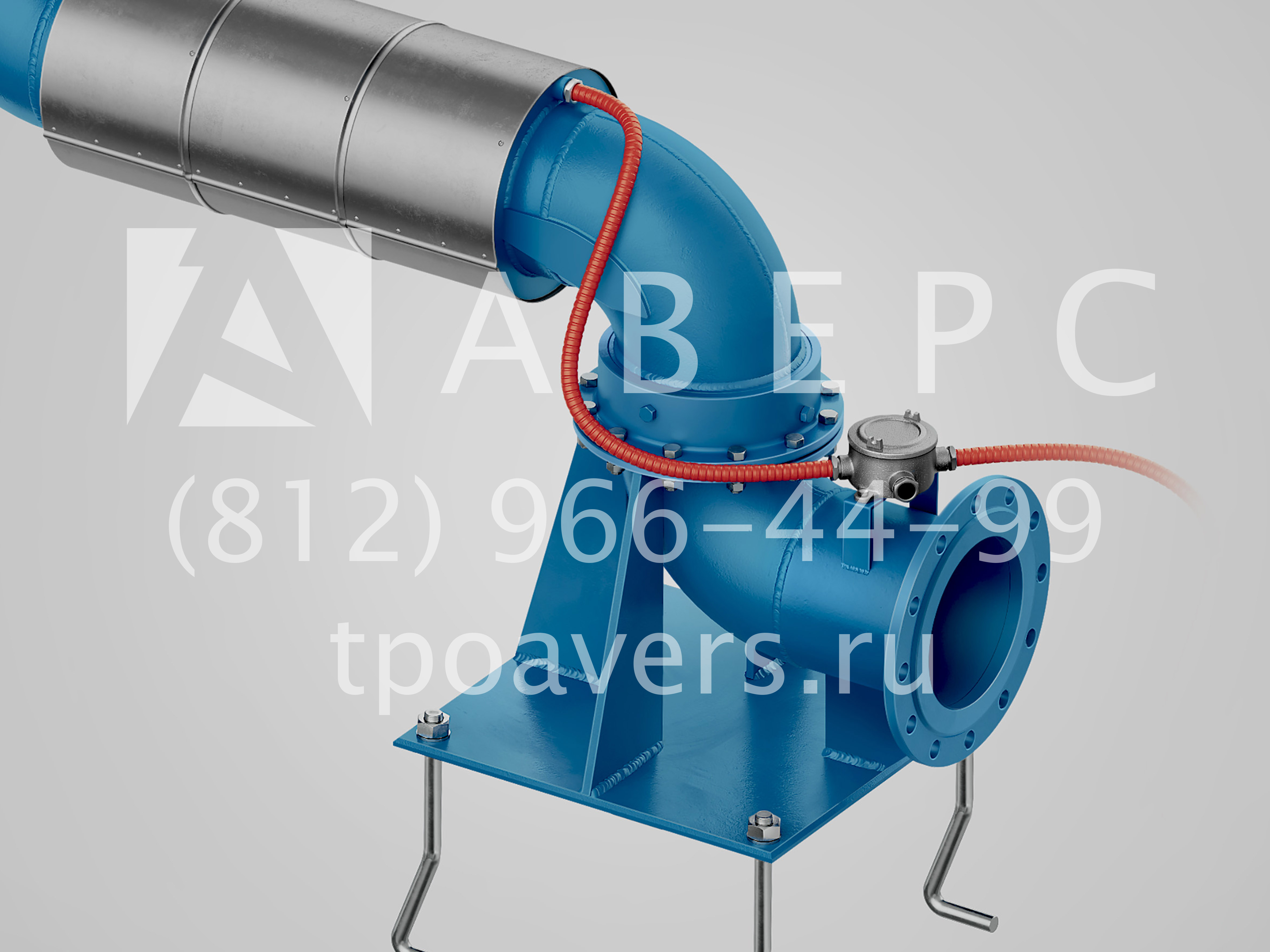

Изображение 6. Устройство нижнего слива УСН-175ГЭ, УСН-200ГЭ с гидромонитором и электрообогревом. Опорный фланец

Как оформить заказ на УСН-ГЭ:

Оформить заказ на устройство нижнего слива УСН-ГЭ можно отправив заявку на корпоративную почту или позвонив в отдел продаж ТПО "Аверс". Наши специалисты проконсультируют вас и оперативно подготовят коммерческое предложение для вас. При необходимости, отправляем опросные листы для уточнения требуемых параметров.

Мы приглашаем к сотрудничеству компании других регионов и стран СНГ!

Технические характеристики

Другие конфигурации устройств для нижнего слива мазута, нефти и нефтепродуктов:

• Устройство нижнего слива УСН-150, УСН-175, УСН-200 (без дополнительных опций)

• Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П

• Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г

• Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП, УСН-200ГП

• Устройство нижнего слива с гидромонитором и электрообогревом  УСН-175ГЭ, УСН-200ГЭ

• Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э

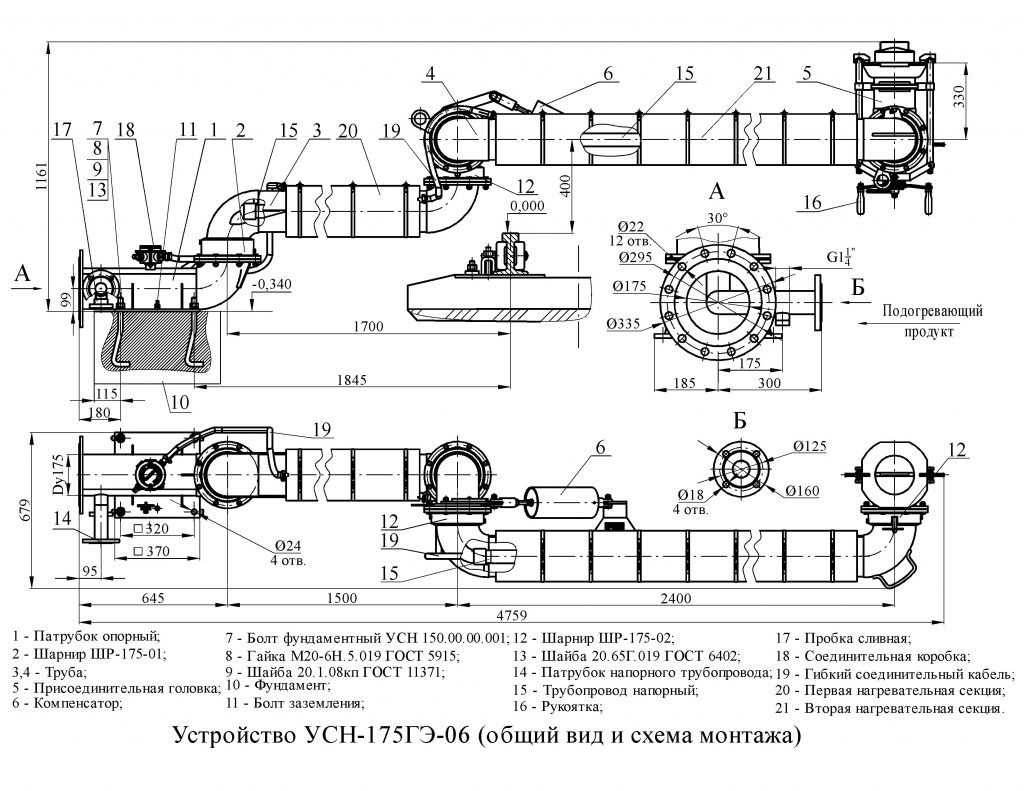

Чертеж 1. Устройство нижнего слива УСН-175ГЭ-06. Общий вид и схема монтажа

Чертеж 2. Устройство нижнего слива УСН-200ГЭ-04. Общий вид и схема монтажа

Чертеж 3. Устройство нижнего слива УСН-200ГЭ-06. Общий вид и схема монтажа

Чертеж 4. Устройство нижнего слива УСН-175ГЭ-04. Общий вид и схема монтажа

Таблица подбора
