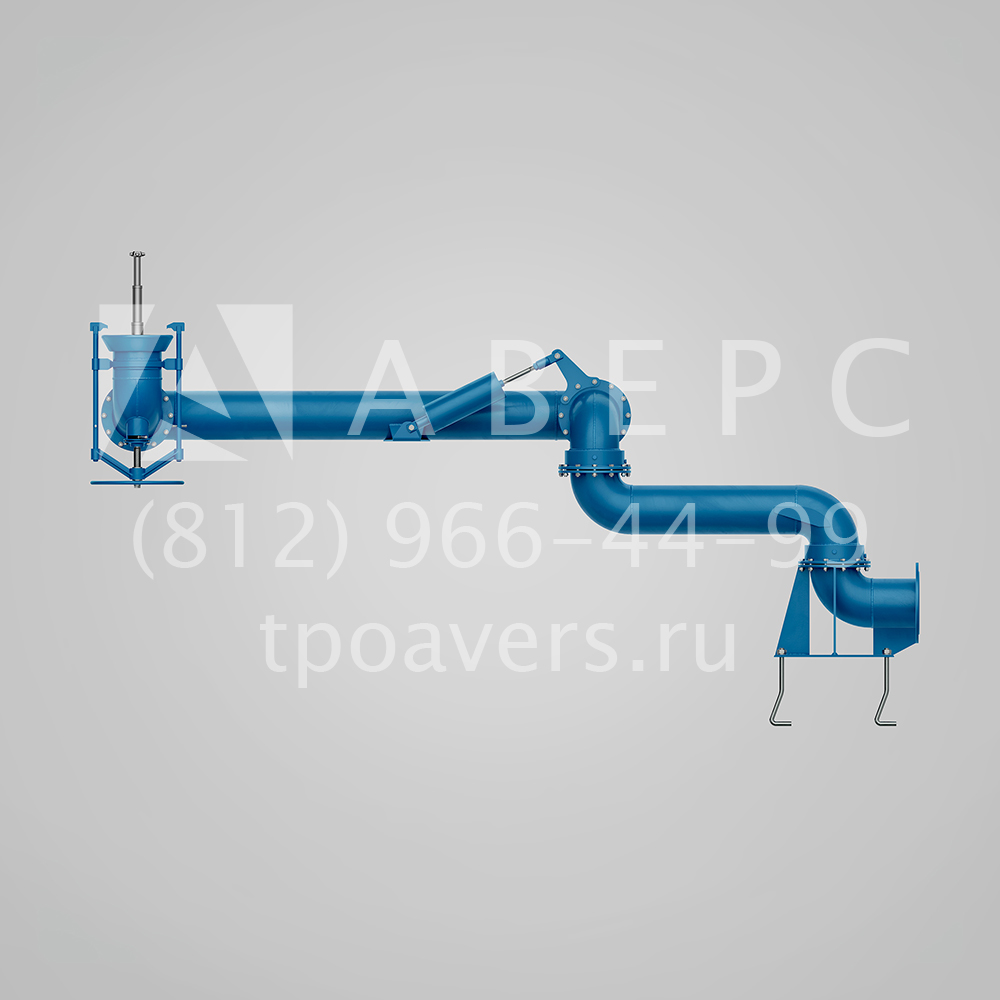

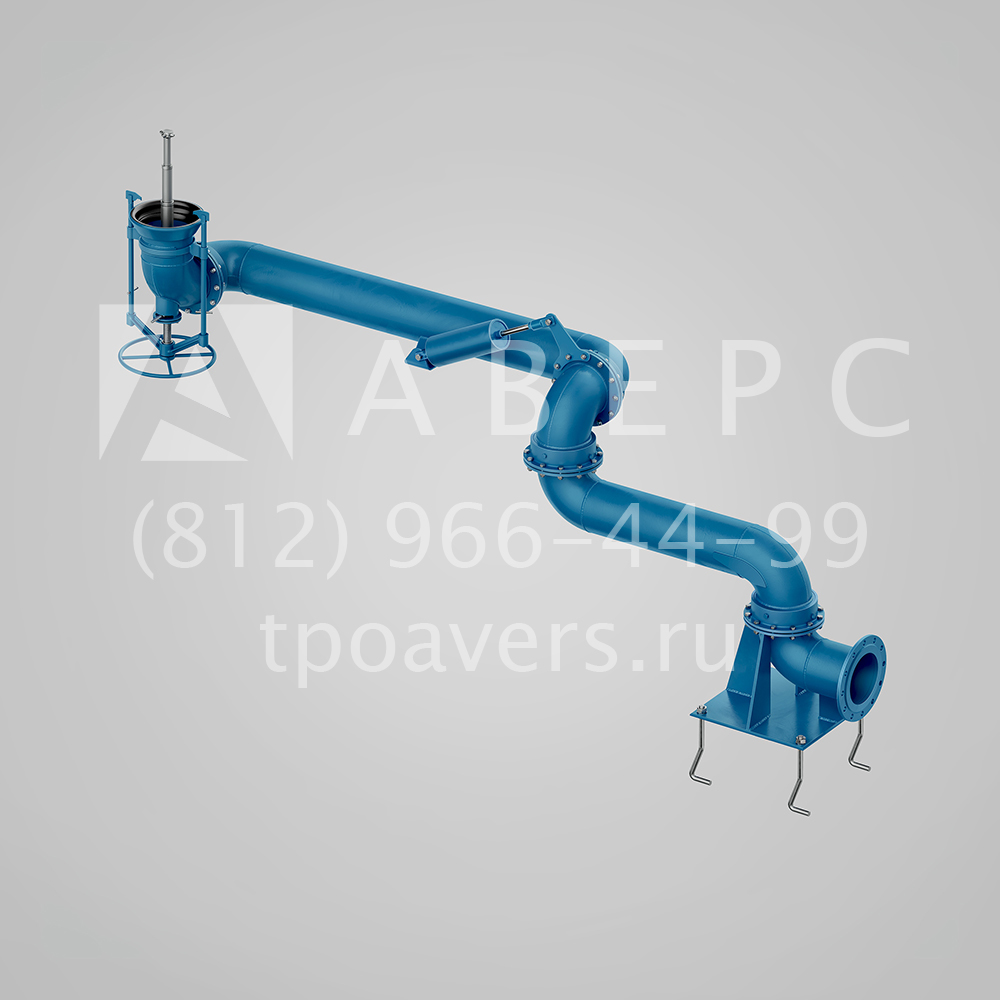

УСН-150Г-06 Устройство нижнего слива нефти

Описание и область применения

Компания ТПО "Аверс" реализует УСН-150Г-06 с зоной действия 6 м. Основное назначение установки - разогрев с помощью гидромонитора и слив вязких нефтепродуктов из железнодорожных вагонов-цистерн через нижний сливной клапан на перевалочных нефтебазах, приемных пунктах слива топлива ТЭЦ и котельных, работающих на мазуте или нефти. Изделие эксплуатируется в условиях умеренного, влажного, сухого климата на открытой площадке с категорией размещения (1, 2, 3, 4) и исполнения «У» по ГОСТ 15150-69 в следующих климатических условиях: температура окружающей среды от минус 40°С до плюс 50°С при относительной влажности 75% при плюс 15°С.

Установка УСН-150Г-06 соответствует следующим условиям:

• Компактность и размещение в условиях эстакады, выдерживая требования;
• Взаимозаменяемость узлов и агрегатов;
• Удобство при обслуживании и ремонте основных агрегатов;
• Минимизация обслуживающего персонала и количества ручных операций;
• Механизация наиболее тяжелых операций по разогреву и сливу нефтепродуктов;
• Соблюдение норм времени слива, установленных для различных марок нефти и нефтепродуктов (включая размыв многолетних накоплений в труднодоступных местах цистерны);
• Обеспечение коммутации с цистерной с применением малой механизации;
• Возможность разогрева и слива продукта из аварийных цистерн с поврежденным устройством нижнего слива;
• Безопасность для здоровья человека и окружающей природной среды

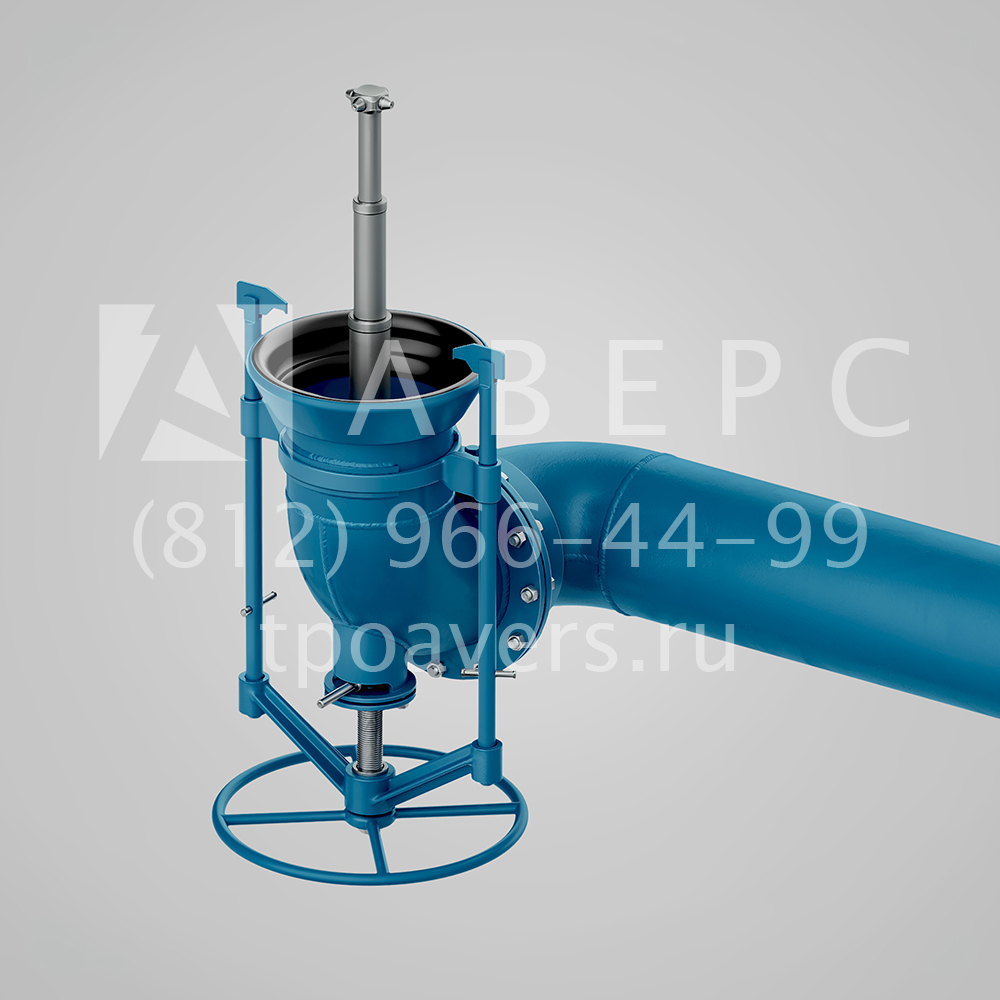

Принцип работы установки УСН-150Г-06 основан на объединении операций по подогреву и сливу вязких нефтепродуктов в один технологический процесс с использованием гидромеханической энергии и явления рекуперации теплоэнергии. Особенности конструкции: Внутри сливного трубопровода УСН проходит напорный трубопровод Ду50, по которому горячий нефтепродукт поступает в цистерну и распыляется. Внутри оголовка УСН находится гидромонитор телескопического типа, оснащенный соплами. Конструкция сопел позволяет осуществлять распыление струй в радиусе до 6 м, по всей длине и ширине цистерны.

Распыляясь внутри цистерны, горячий нефтепродукт размывает основную массу продукта, которая под действием насоса стекает по основному трубопроводу УСН, УСН-175ГМ и отправляется в резервуар Заказчика.

Преимущества УСН-150Г-06

• Повышенная долговечность за счет высокого качества изготовления подшипниковых узлов и специально разработанных уплотнений. Испытания показали эффективную работу установки в течение 8000 циклов (в 4 раза больше параметров, предусмотренных ГОСТ).
• Абсолютная герметичность и надежность соединения установки со сливной горловиной цистерны за счет чрезвычайно простого устройства, фиксирующего захваты оголовка в установленном положении.
• Механизм компенсации веса, внедренный в конструкцию установки, позволяет легко маневрировать установкой, осуществлять подведение установки к патрубку цистерны одному оператору, не прикладывая особых усилий (не более 5 кгс).
• Установка УСН-150Г-06 комплектуется гаражным устройством и присоединительной тумбой (основанием).

Гаражное устройство предназначено для фиксации установки в нерабочем положении, исключающим ее контакт с подвижным составом в нерабочее время. Использование устройства позволяет также снизить консольную нагрузку на опорный шарнир, что способствует увеличению срока его службы. Присоединительная тумба (основание) служит для подключения установки к напорному коллектору и основной магистрали нефтепровода. Установки УСН с гидромонитором предназначена для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком и присоединительной головкой, внутренним напорным трубопроводом и телескопическим гидромонитором с сопловой головкой.

Технические характеристики

Таблица подбора
