УСН-175ГЭ-06 Устройство для нижнего слива

УСН-175ГЭ-06 предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн с универсальными сливными приборами с использованием электрического обогрева и гидромонитора. Зона действия 6 метра.

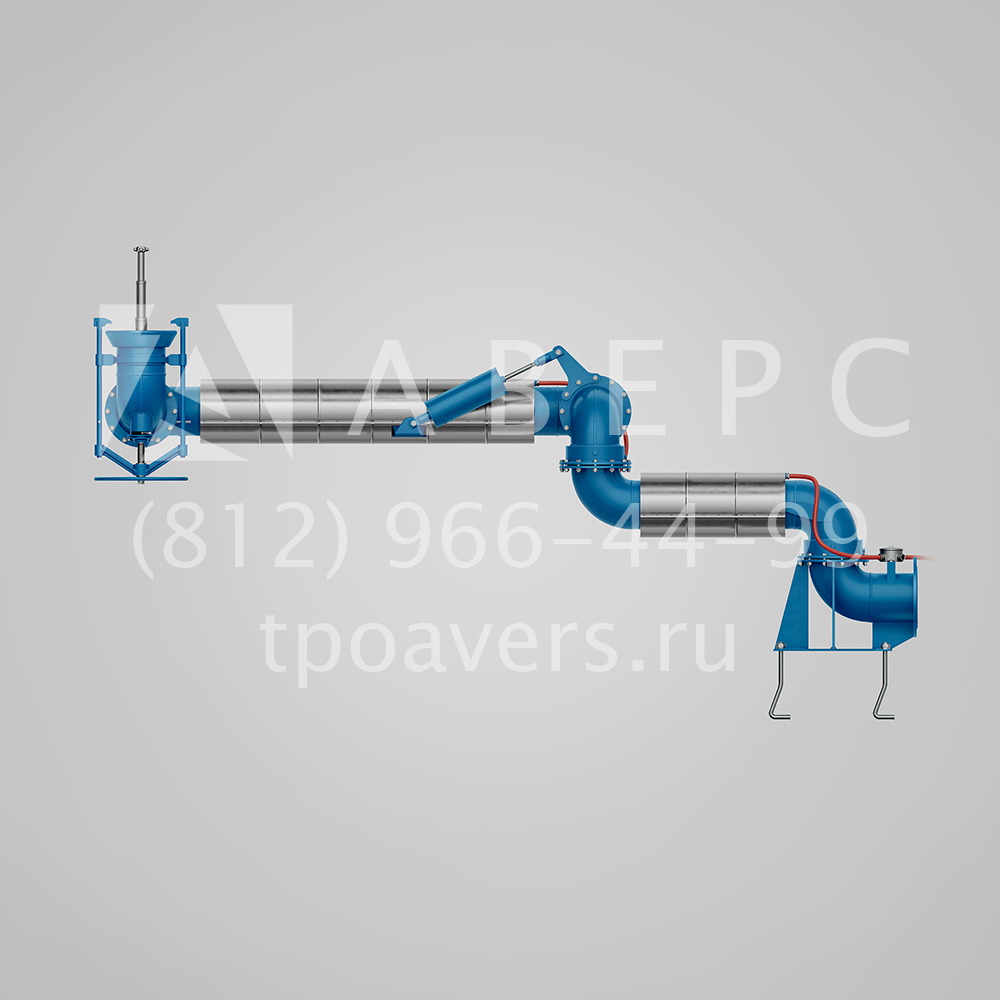

УСН-175ГЭ-06 Устройство для нижнего слива - вид 1 УСН-175ГЭ-06 Устройство для нижнего слива - вид 2 УСН-175ГЭ-06 Устройство для нижнего слива - вид 3 УСН-175ГЭ-06 Устройство для нижнего слива - вид 4

Основные технические характеристики:

  • Диаметр условного прохода, мм : 175
  • Условное давление, МПа (кгс/м3) : 0,6 (6)
  • Назначенный срок службы, лет : 10
  • Дополнительные опции : гидромонитор и электрообогрев
  • Зона действия, м : 6
  • Масса, кг : 250
100 out of 100 based on 24 user ratings
  • Описание
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Компания ТПО "Аверс" реализует устройств нижнего слива УСН-175ГЭ-06. Устройство УСН с зоной действия 6 м предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн, оборудовано телескопическим гидромонитором и электроподогревающей рубашкой для ускорения процесса слива вязких нефтепродуктов.

Описание и работа составных частей изделия УСН-175ГЭ-06

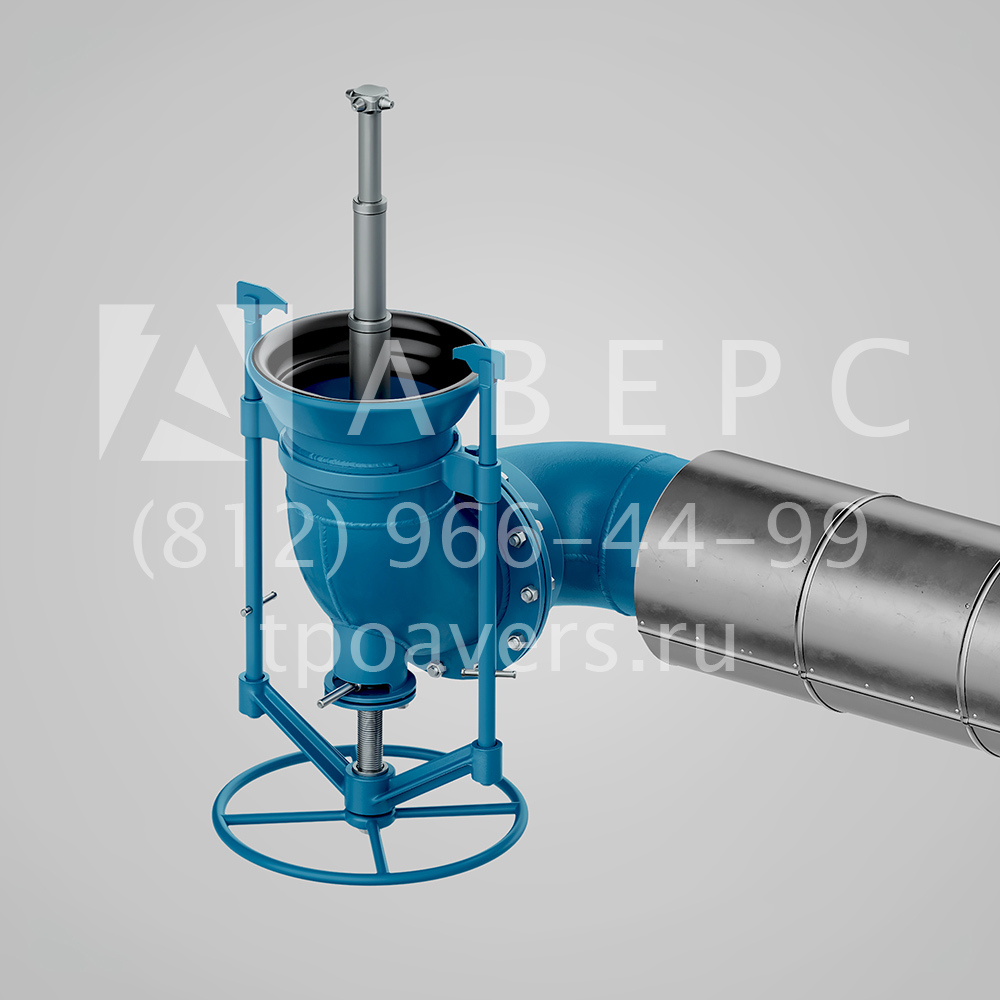

Установка состоит из трубопровода шарнирного в который входят шарниры, головка присоединительная, корпус, колено, трубопровод верхний и нижний и служит для протока продукта из цистерны без течи и потерь. Шарниры шариковые двухрядные предназначены для придания необходимых степеней свободы головке присоединительной при осуществлении технологических операций присоединения (отсоединения) к патрубку сливного прибора вагона-цистерны. Шарниры воспринимают осевые и радиальные нагрузки, конструктивно выполнены – из двух обойм: внутренней, внешней с расположенными между ними шариков. Уплотнительным элементом является манжета. В полость вращения шариков внесена консистентная смазка ЦИАТИМ-221 ГОСТ 9433-80. Головка присоединительная (рисунок А.6) предназначена для герметичного соединения патрубка сливного прибора вагона-цистерны с установкой, с возможностью поворота прихватов при подсоединении к прибору сливному. Корпус головки выполнен заодно с трубопроводом верхним. Конструкция головки присоединительной обеспечивает безопасную эксплуатацию, прочное герметичное соединение головки присоединительной с фланцем сливного прибора цистерны при сливе нефтепродуктов. Поверхности головки присоединительной, соприкасающиеся с патрубком сливного прибора вагона-цистерны, изготовлены из искробезопасного материала или имеют покрытие, исключающее искрообразование.

Особенности устройства нижнего слива УСН-175ГЭ-06

  • Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации.
  • Замена уплотняющих манжет не требует разборки шарниров.
  • Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
  • Независимое исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к сливному прибору цистерны.
  • Через внутренний трубопровод в цистерну подаётся под давлением подогревающий продукт, аналогичный сливаемому. Сопловая головка гидромонитора поворачивается на 360º внутри цистерны рукояткой присоединительной головки, что позволяет более интенсивно перемешивать и разогревать вязкий продукт в цистерне до жидкого состояния.

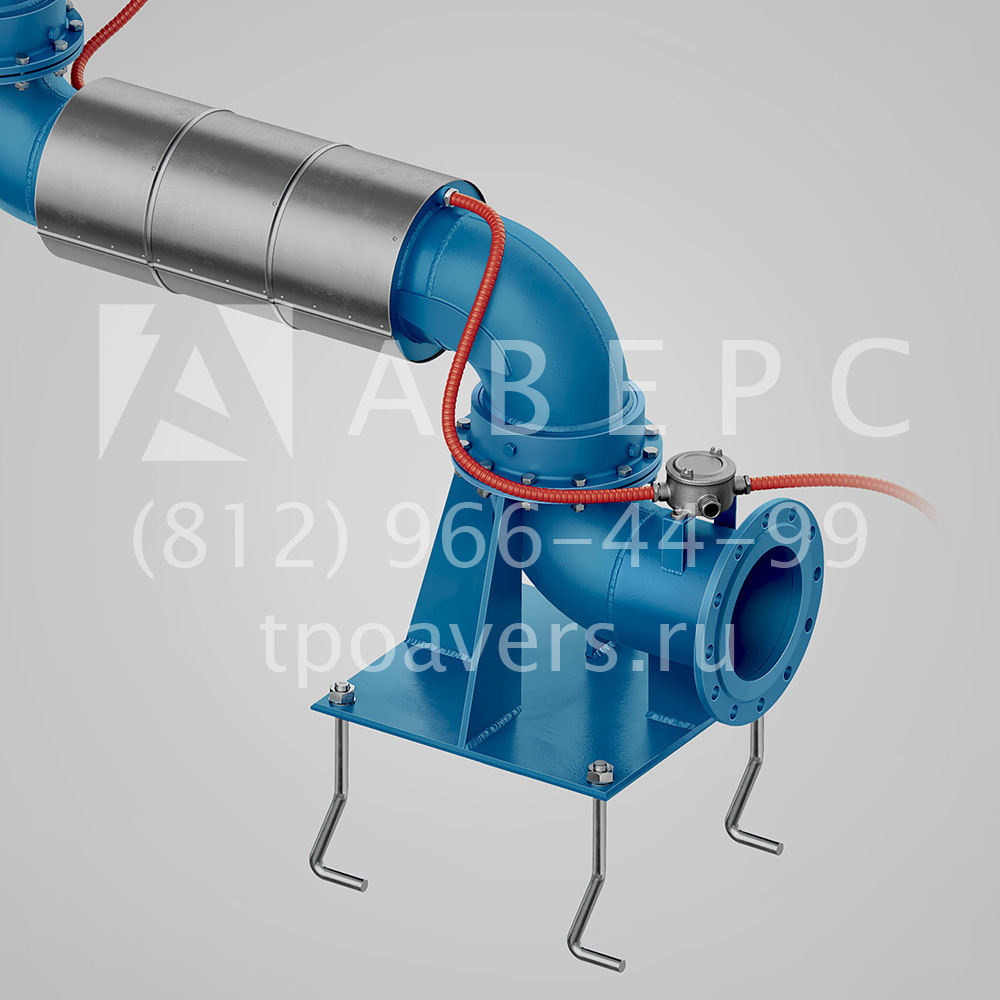

  • Электроподогревающая рубашка ускоряет процесс слива вязких нефтепродуктов, обеспечивает автоматическое поддерживание температуры нагрева и не требует дополнительных терморегуляторов.

Технические характеристики УСН-175ГЭ-06

Наименование параметра УСН-175ГЭ-04 УСН-175ГЭ-06 УСН-200ГЭ-04 УСН-200ГЭ-06
Зона действия, м 4 6 4 6
Диаметр условного прохода, мм  175 175 200 200
Условное давление, МПа (кгс/см2), не более 0,6 (6) 0,6 (6) 0,6 (6) 0,6 (6)
Температура подогревающего продукта в гидромониторе, С, 125 125 125 125
Расчетная пропускная способность нефтепродуктов, м3/час, не более: светлых 385 385 520 520
темных 695 695 935 935
Давление подогревающего продукта в напорном трубопроводе гидромонитора, МПа (кгс/ см2), не более 1,0 (10) 1,0 (10) 1,0 (10) 1,0 (10)
Расход подогревающего продукта через сопла гидромонитора, м3/час, не более 50 50 50 50
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более 50 (5,0) 50 (5,0) 50 (5,0) 50 (5,0)
Напряжение питания от сети переменного тока 50Гц, В 220–240 220–240 220–240 220–240
Средняя потребляемая мощность, кВт, не более 0,5 0,5 0,5 0,5
Температура нагревательного элемента, С, не более +70 +70 +70 +70
Назначенный срок службы, лет, не менее 10 10 10 10
Обслуживающий персонал, чел 1 1 1 1
Габаритные размеры в сложенном положении, мм, не более: высота 1200 1200 1300 1300
длина 2300 2800 2300 2800
ширина 700 700 800 800
Масса, кг, не более 225 250 235 255

Таблица подбора


Модель Диаметр условного прохода, мм Условное давление, МПа (кгс/м3) Назначенный срок службы, лет Дополнительные опции Зона действия, м Масса, кг
Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э 150/175/200 0,6 (6) 10 с электрообогревом 4/6 185/205/200
Устройство нижнего слива с гидромонитором и электрообогревом УСН-175ГЭ, УСН-200ГЭ 175/200 0,6 (6) 10 с гидромонитором и электрообогревом 4/6 250/255
Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г 175/200 0,6 (6) 10 с гидромонитором 4/6 240/245
Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП, УСН-200ГП 175/200 0,6 (6) 10 с гидромонитором и парообогревом 4/6 290/320
Устройство нижнего слива без дополнительных опций УСН-150, УСН-175, УСН-200 150/175/200 0,6 (6) 10 без доп. опций 4/6 175/195/210
Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П 150/175/200 0,6 (6) 10 с пароподогревом 4/6 220/245/250
УСН-150-04 Устройство нижнего слива нефти 150 0,6 (6) 10 без опций 4 175
УСН-150-06 Устройство нижнего слива нефти 150 0,6 (6) 10 без опций 6 175
УСН-150П-06 Устройство нижнего слива нефти 150 0,6 (6) 10 пароподогрев 6 220
УСН-150П-04 Устройство нижнего слива нефти 150 0,6 (6) 10 пароподогрев 4 200
УСН-150Э-04 Устройство нижнего слива нефти 150 0,6 (6) 10 электрообогрев 4 185
УСН-150Э-06 Устройство нижнего слива нефти 150 0,6 (6) 10 электрообогрев 6 185
УСН-150Г-04 Устройство нижнего слива нефти 150 0,6 (6) 10 гидромонитор 4 215
УСН-150Г-06 Устройство нижнего слива нефти 150 0,6 (6) 10 гидромонитор 6 240
УСН-150ГП-04 Устройство для нижнего слива 150 0,6 (6) 10 гидромонитор и пароподогрев 4 185
УСН-150ГП-06 Устройство для нижнего слива 150 0,6 (6) 10 гидромонитор и пароподогрев 6 185
УСН-150ГЭ-04 Устройство для нижнего слива 150 0,6 (6) 10 гидромонитор и электрообогрев 4 155
УСН-150ГЭ-06 Устройство для нижнего слива 150 0,6 (6) 10 гидромонитор и электрообогрев 6 175
УСН-175-04 Устройство нижнего слива нефти 175 0,6 (6) 10 без опций 4 200
УСН-175-06 Устройство нижнего слива нефти 175 0,6 (6) 10 без опций 6 215
УСН-175П-04 Устройство нижнего слива нефти 175 0,6 (6) 10 пароподогрев 4 210
УСН-175П-06 Устройство нижнего слива нефти 175 0,6 (6) 10 пароподогрев 6 220
УСН-175Э-04 Устройство нижнего слива нефти 175 0,6 (6) 10 электрообогрев 4 185
УСН-175Э-06 Устройство нижнего слива нефти 175 0,6 (6) 10 электрообогрев 6 215
УСН-175Г-04 Устройство нижнего слива нефти 175 0,6 (6) 10 гидромонитор 4 215
УСН-175Г-06 Устройство нижнего слива нефти 175 0,6 (6) 10 гидромонитор 6 225
УСН-175ГП-04 Устройство для нижнего слива 175 0,6 (6) 10 гидромонитор и пароподогрев 4 260
УСН-175ГП-06 Устройство для нижнего слива 175 0,6 (6) 10 гидромонитор и пароподогрев 6 280
УСН-175ГЭ-04 Устройство для нижнего слива 175 0,6 (6) 10 гидромонитор и электрообогрев 4 225
УСН-175ГЭ-06 Устройство для нижнего слива 175 0,6 (6) 10 гидромонитор и электрообогрев 6 250
УСН-200-04 Устройство нижнего слива нефти 200 0,6 (6) 10 без опций 4 195
УСН-200-06 Устройство нижнего слива нефти 200 0,6 (6) 10 без опций 6 210
УСН-200П-04 Устройство нижнего слива нефти 200 0,6 (6) 10 пароподогрев 4 220
УСН-200П-06 Устройство нижнего слива нефти 200 0,6 (6) 10 пароподогрев 6 240
УСН-200Э-04 Устройство нижнего слива нефти 200 0,6 (6) 10 электрообогрев 4 240
УСН-200Э-06 Устройство нижнего слива нефти 200 0,6 (6) 10 электрообогрев 6 240
УСН-200Г-04 Устройство нижнего слива нефти 200 0,6 (6) 10 гидромонитор 4 240
УСН-200Г-06 Устройство нижнего слива нефти 200 0,6 (6) 10 гидромонитор 6 240
УСН-200ГП-04 Устройство для нижнего слива 200 0,6 (6) 10 гидромонитор и пароподогрев 4 240
УСН-200ГП-06 Устройство для нижнего слива 200 0,6 (6) 10 гидромонитор и пароподогрев 6 240
УСН-200ГЭ-04 Устройство для нижнего слива 200 0,6 (6) 10 гидромонитор и электрообогрев 4 240
УСН-200ГЭ-06 Устройство для нижнего слива 200 0,6 (6) 10 гидромонитор и электрообогрев 6 240
