УСН-150ГЭ-06 Устройство для нижнего слива

УСН-150ГЭ-06 предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн с универсальными сливными приборами с использованием электрического обогрева и гидромонитора. Зона действия 6 метра.

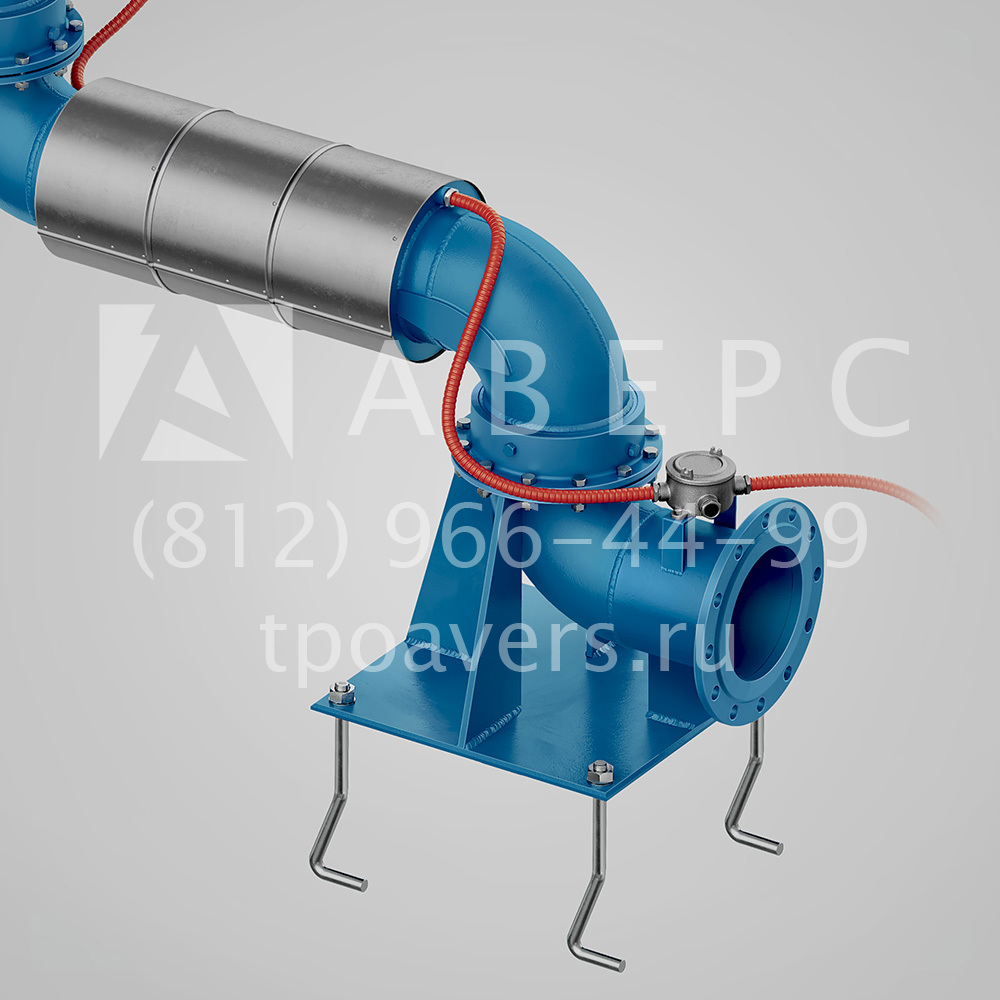

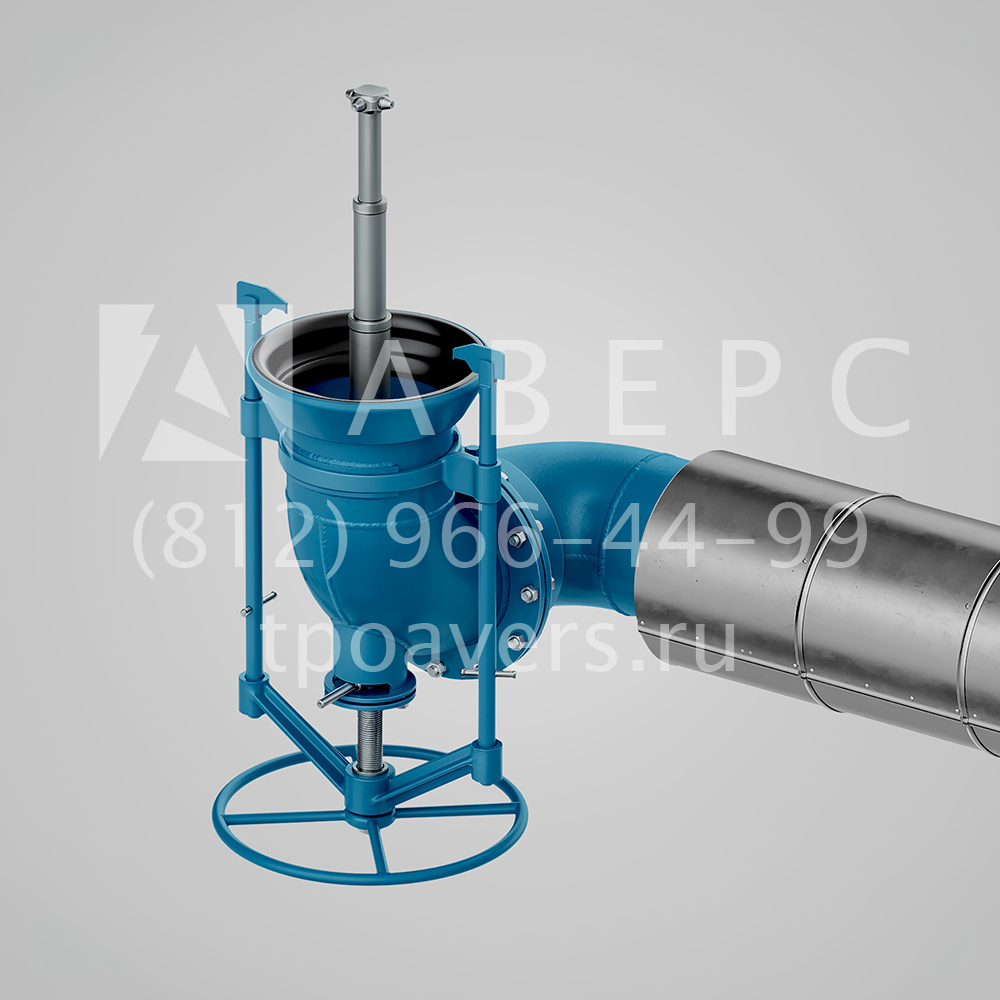

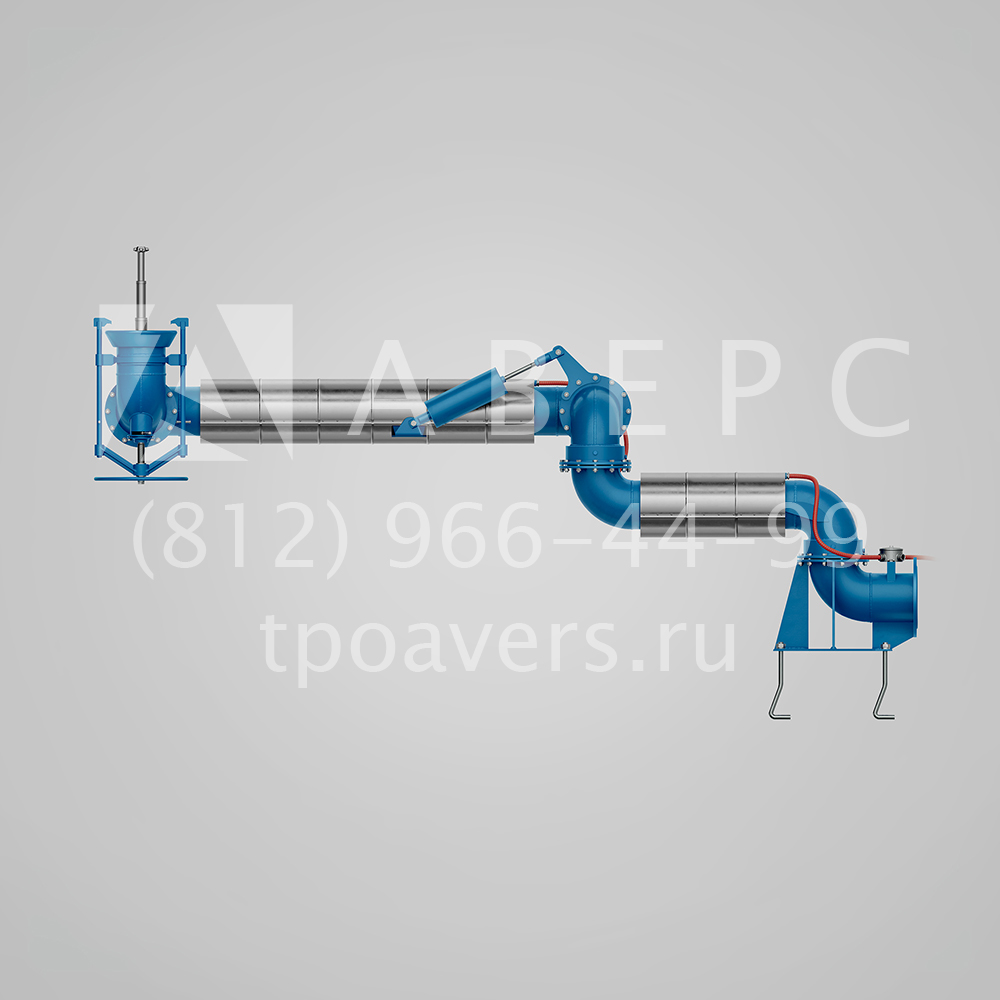

УСН-150ГЭ-06 Устройство для нижнего слива - вид 1 УСН-150ГЭ-06 Устройство для нижнего слива - вид 2 УСН-150ГЭ-06 Устройство для нижнего слива - вид 3 УСН-150ГЭ-06 Устройство для нижнего слива - вид 4

Основные технические характеристики:

  • Диаметр условного прохода, мм : 150
  • Условное давление, МПа (кгс/м3) : 0,6 (6)
  • Назначенный срок службы, лет : 10
  • Дополнительные опции : гидромонитор и электрообогрев
  • Зона действия, м : 6
  • Масса, кг : 175
100 out of 100 based on 24 user ratings
  • Описание
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Компания ТПО "Аверс" реализует устройства нижнего слива с электрообогревом УСН-150ГЭ-06. Установки УСН предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком, присоединительной головкой, внутренним напорным трубопроводом, телескопическим гидромонитором с сопловой головкой и электроподогревающей рубашкой.

Особенности устройства нижнего слива УСН-150ГЭ-06

  • Двухрядные шарниры обеспечивают легкость вращения без перекосов.
  • Замена уплотняющих манжет не требует разборки шарниров.
  • Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
  • Через внутренний трубопровод в цистерну подаётся под давлением греющий продукт, аналогичный сливаемому, который активно перемешивает и разогревает до жидкого состояния вязкий продукт в цистерне.
  • Рукояткой гидромонитора сопловая головка поворачивается в любом направлении внутри цистерны.
  • Электроподогрев, обеспечивает автоматическое поддерживание температуры нагрева и не требует дополнительных терморегуляторов.

Для того, что бы привести УСН-150ГЭ-06 в рабочее положение присоединительная головка подводится и при помощи захватов закрепляется к сливного типа горловине цистерны. В данном положении установка может осуществлять слив нефтепродуктов. В УСН-150ГЭ-06 посредством внутреннего трубопровода и установленного в соединительной головке телескопического монитора в цистерну осуществляется подача под давлением греющего продукта, который аналогичен тому, который сливается. Он активно разогревает и перемешивает до состояния текучести вязкого типа продукт в цистерне. После разогревания продукт из цистерны посредством шарнирных труб сливают в коллектор. После завершения слива головка отсоединяется, и установка приводится в изначальное положение, а трубы располагаются параллельно рельсам в гаражном положении. Конструктивные особенности шарниров позволяют делать замену уплотнительного типа манжеты, не разбирая шарниры и усиленные двухрядные шарниры. Плавающие захваты соединительной головки способны обеспечить плотно соединение во время перекоса горловины вагонов. Установка очень надежна, проста, и по этой причине может обслуживаться при помощи одного оператора.


Установлена безотказная наработка установки порядка 2200 циклов. При этом циклом работы установки считается ее поворот из начального положения в рабочее, а затем обратно с условием работы всех составных частей установки. В плане параметров установки можно отметить то, что диаметр условного прохода равен 150 миллиметрам, ее условное давление 0.6 МПа в кгс/см².

Наименование параметра УСН-175 УСН-200
Диаметр условного прохода, мм 175 200
Зона действия 4 6 4 6
Условное давление, МПа (кгс/м3) 0,6 (6)
Диапазон температур окружающей среды, ºС
— для климатического исполнения У +40; –45
— для климатического исполнения ХЛ +40; –60
— для климатического исполнения УХЛ +40; –60
Максимальная пусковая потребляемая мощность в течение одной минуты, кВт, не более: 1,8
Температура нагревательного элемента, ºС, не более: +70
Средняя потребляемая мощность, кВт, не более: 0,5
Напряжение питания от сети переменного тока 50 Гц,В 220-240
Вязкость подогревающего продукта в напорном трубопроводе гидромонитора, мм2/с (сСт), не более: 72
Температура подогревающего продукта в гидромониторе, ºС, не более: 125
Давление подогревающего продукта в напорном трубопроводе гидромонитора, МПа (кгс/см2), не более: 1,0 (10)
Расход подогревающего продукта через сопла гидромонитора, м3/ч, не более: 50
Расчетная пропускная способность при скорости налива 5 м/с, м3/час, не более:светлых
темных



385
695



520
935

Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более: 50 (5,0)
Назначенный срок службы, лет, не менее 10 лет
Обслуживающий персонал, чел 1
Габаритные размеры в сложенном положении, мм, не более:
высота
длина
ширина

1200
2300
700
-1200
2800
700

1300
2300
800

1300
2800
800
Масса, кг, не более 225 250 235 255

Таблица подбора


Модель Диаметр условного прохода, мм Условное давление, МПа (кгс/м3) Назначенный срок службы, лет Дополнительные опции Зона действия, м Масса, кг
Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э 150/175/200 0,6 (6) 10 с электрообогревом 4/6 185/205/200
Устройство нижнего слива с гидромонитором и электрообогревом УСН-175ГЭ, УСН-200ГЭ 175/200 0,6 (6) 10 с гидромонитором и электрообогревом 4/6 250/255
Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г 175/200 0,6 (6) 10 с гидромонитором 4/6 240/245
Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП, УСН-200ГП 175/200 0,6 (6) 10 с гидромонитором и парообогревом 4/6 290/320
Устройство нижнего слива без дополнительных опций УСН-150, УСН-175, УСН-200 150/175/200 0,6 (6) 10 без доп. опций 4/6 175/195/210
Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П 150/175/200 0,6 (6) 10 с пароподогревом 4/6 220/245/250
УСН-150-04 Устройство нижнего слива нефти 150 0,6 (6) 10 без опций 4 175
УСН-150-06 Устройство нижнего слива нефти 150 0,6 (6) 10 без опций 6 175
УСН-150П-06 Устройство нижнего слива нефти 150 0,6 (6) 10 пароподогрев 6 220
УСН-150П-04 Устройство нижнего слива нефти 150 0,6 (6) 10 пароподогрев 4 200
УСН-150Э-04 Устройство нижнего слива нефти 150 0,6 (6) 10 электрообогрев 4 185
УСН-150Э-06 Устройство нижнего слива нефти 150 0,6 (6) 10 электрообогрев 6 185
УСН-150Г-04 Устройство нижнего слива нефти 150 0,6 (6) 10 гидромонитор 4 215
УСН-150Г-06 Устройство нижнего слива нефти 150 0,6 (6) 10 гидромонитор 6 240
УСН-150ГП-04 Устройство для нижнего слива 150 0,6 (6) 10 гидромонитор и пароподогрев 4 185
УСН-150ГП-06 Устройство для нижнего слива 150 0,6 (6) 10 гидромонитор и пароподогрев 6 185
УСН-150ГЭ-04 Устройство для нижнего слива 150 0,6 (6) 10 гидромонитор и электрообогрев 4 155
УСН-150ГЭ-06 Устройство для нижнего слива 150 0,6 (6) 10 гидромонитор и электрообогрев 6 175
УСН-175-04 Устройство нижнего слива нефти 175 0,6 (6) 10 без опций 4 200
УСН-175-06 Устройство нижнего слива нефти 175 0,6 (6) 10 без опций 6 215
УСН-175П-04 Устройство нижнего слива нефти 175 0,6 (6) 10 пароподогрев 4 210
УСН-175П-06 Устройство нижнего слива нефти 175 0,6 (6) 10 пароподогрев 6 220
УСН-175Э-04 Устройство нижнего слива нефти 175 0,6 (6) 10 электрообогрев 4 185
УСН-175Э-06 Устройство нижнего слива нефти 175 0,6 (6) 10 электрообогрев 6 215
УСН-175Г-04 Устройство нижнего слива нефти 175 0,6 (6) 10 гидромонитор 4 215
УСН-175Г-06 Устройство нижнего слива нефти 175 0,6 (6) 10 гидромонитор 6 225
УСН-175ГП-04 Устройство для нижнего слива 175 0,6 (6) 10 гидромонитор и пароподогрев 4 260
УСН-175ГП-06 Устройство для нижнего слива 175 0,6 (6) 10 гидромонитор и пароподогрев 6 280
УСН-175ГЭ-04 Устройство для нижнего слива 175 0,6 (6) 10 гидромонитор и электрообогрев 4 225
УСН-175ГЭ-06 Устройство для нижнего слива 175 0,6 (6) 10 гидромонитор и электрообогрев 6 250
УСН-200-04 Устройство нижнего слива нефти 200 0,6 (6) 10 без опций 4 195
УСН-200-06 Устройство нижнего слива нефти 200 0,6 (6) 10 без опций 6 210
УСН-200П-04 Устройство нижнего слива нефти 200 0,6 (6) 10 пароподогрев 4 220
УСН-200П-06 Устройство нижнего слива нефти 200 0,6 (6) 10 пароподогрев 6 240
УСН-200Э-04 Устройство нижнего слива нефти 200 0,6 (6) 10 электрообогрев 4 240
УСН-200Э-06 Устройство нижнего слива нефти 200 0,6 (6) 10 электрообогрев 6 240
УСН-200Г-04 Устройство нижнего слива нефти 200 0,6 (6) 10 гидромонитор 4 240
УСН-200Г-06 Устройство нижнего слива нефти 200 0,6 (6) 10 гидромонитор 6 240
УСН-200ГП-04 Устройство для нижнего слива 200 0,6 (6) 10 гидромонитор и пароподогрев 4 240
УСН-200ГП-06 Устройство для нижнего слива 200 0,6 (6) 10 гидромонитор и пароподогрев 6 240
УСН-200ГЭ-04 Устройство для нижнего слива 200 0,6 (6) 10 гидромонитор и электрообогрев 4 240
УСН-200ГЭ-06 Устройство для нижнего слива 200 0,6 (6) 10 гидромонитор и электрообогрев 6 240
