Устройство нижнего слива УСН-150, УСН-175, УСН-200 (без дополнительных опций)

Устройства нижнего слива УСН 150, УСН-175, УСН-200 предназначены для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляют собой шарнирный трубопровод с опорным патрубком и присоединительной головкой.
Устройство нижнего слива УСН-150, УСН-175, УСН-200 (без дополнительных опций) - вид 1 Устройство нижнего слива УСН-150, УСН-175, УСН-200 (без дополнительных опций) - вид 2 Устройство нижнего слива УСН-150, УСН-175, УСН-200 (без дополнительных опций) - вид 3 Устройство нижнего слива УСН-150, УСН-175, УСН-200 (без дополнительных опций) - вид 4

Основные технические характеристики:

  • Диаметр условного прохода, мм : 150/175/200
  • Условное давление, МПа (кгс/м3) : 0,6 (6)
  • Назначенный срок службы, лет : 10
  • Дополнительные опции : без доп. опций
  • Зона действия, м : 4/6
  • Масса, кг : 175/195/210
100 out of 100 based on 24 user ratings
  • Описание
  • Чертеж
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Устройство нижнего слива УСН-150, УСН-175, УСН-200 (без дополнительных опций) предназначено для обеспечения нижнего слива светлых нефтепродуктов из железнодорожных вагонов-цистерн на нефтеналивных станциях нефтебаз.

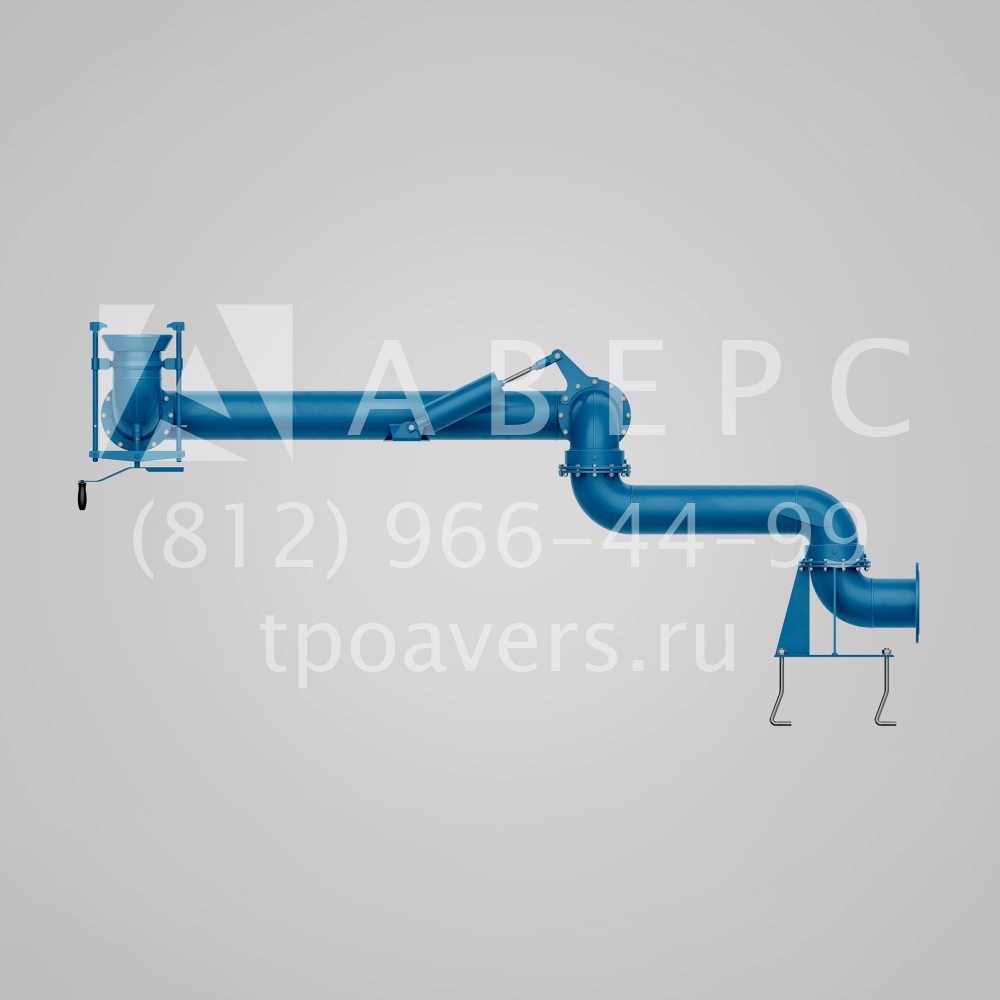

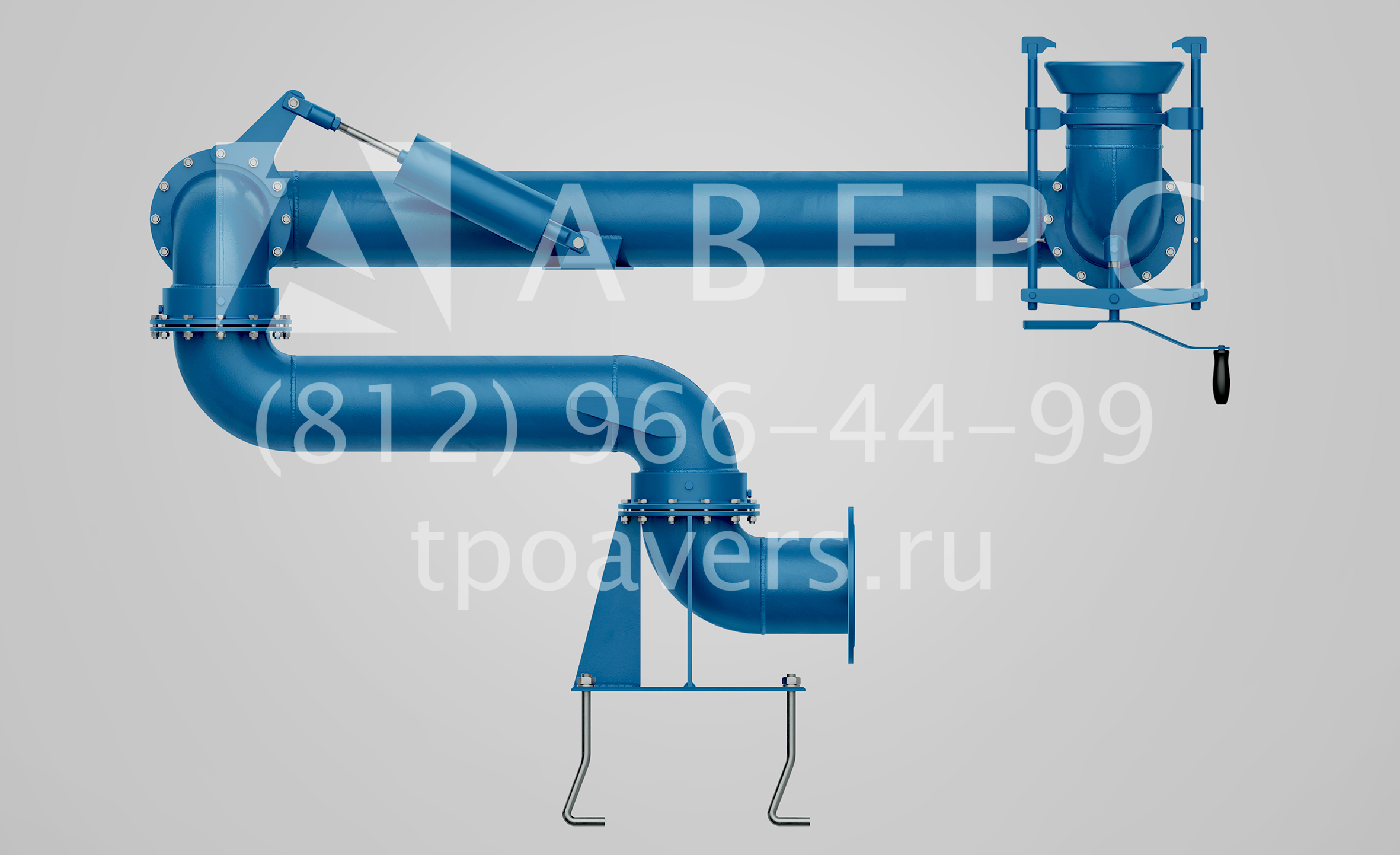

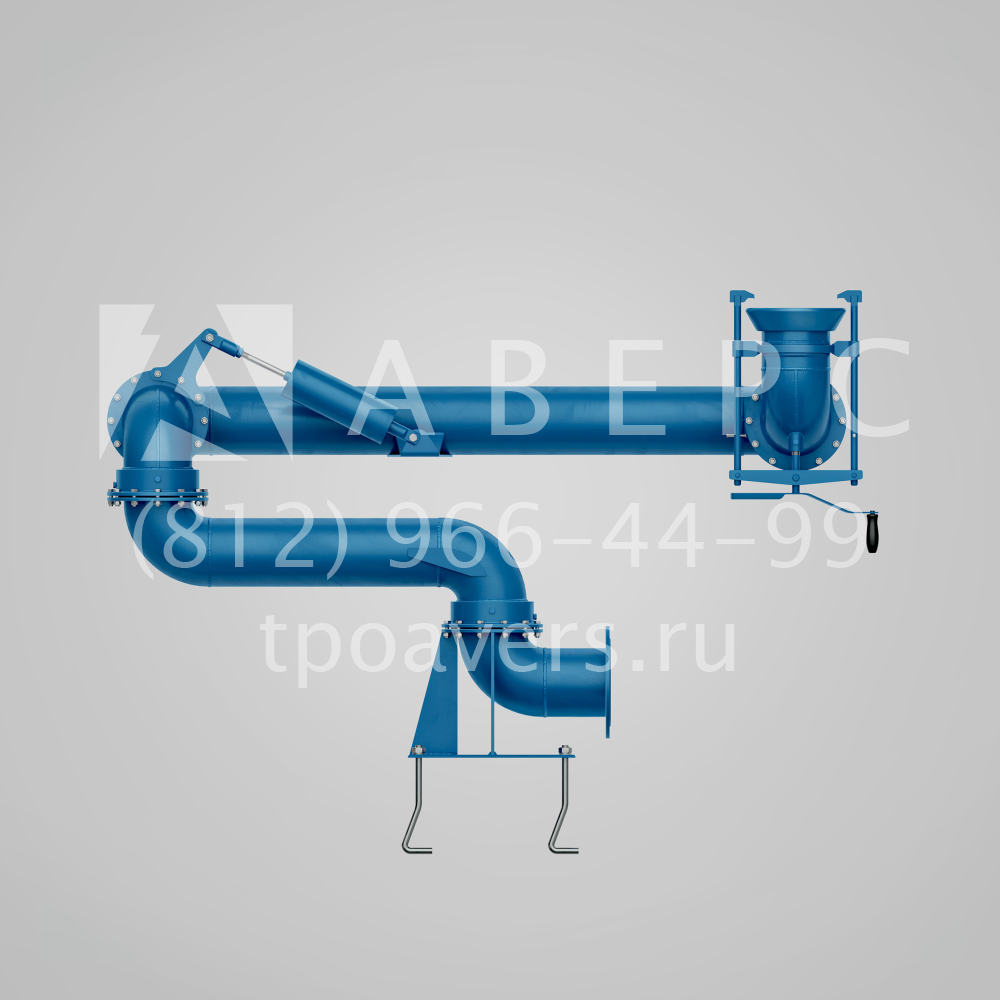

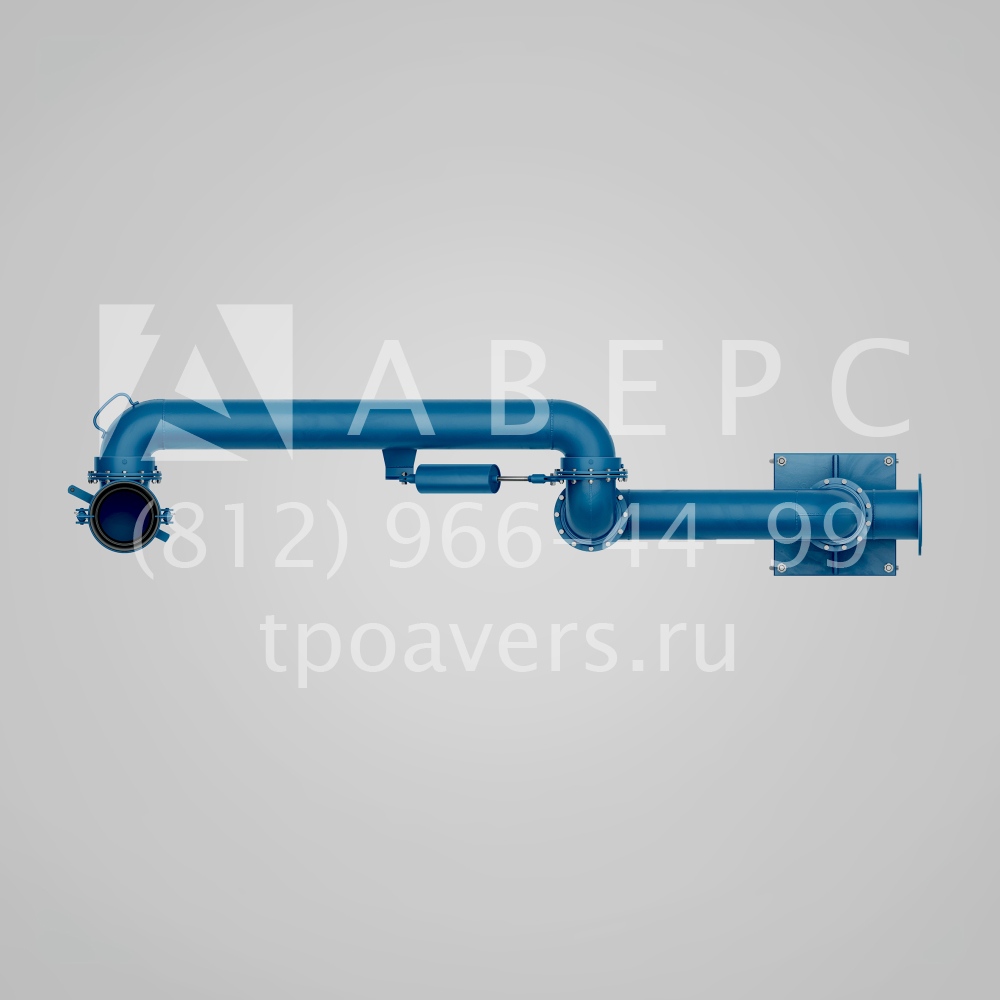

Изображение 1. Устройство нижнего слива УСН-150, УСН-175, УСН-200 в гаражном положении

Устройство нижнего слива УСН-150, УСН-175, УСН-200 в гаражном положении

Устройства нижнего слива УСН поставляются в следующих комплектациях:

  • Устройство нижнего слива УСН-150-04 (с зоной действия 4 м);
  • Устройство нижнего слива УСН-150-06 (с зоной действия 6 м);
  • Устройство нижнего слива УСН-175-04 (с зоной действия 4 м);
  • Устройство нижнего слива УСН-175-06 (с зоной действия 6 м);
  • Устройство нижнего слива УСН-200-04 (с зоной действия 4 м);
  • Устройство нижнего слива УСН-200-06 (с зоной действия 6 м).

Головка присоединительная, которую соединяют с патрубком сливного прибора вагона-цистерны, обеспечивает герметичное соединение при сливе нефтепродуктов. Конструкция головки присоединительной обеспечивает безопасную эксплуатацию и прочное герметичное соединение с фланцем сливного прибора цистерны при сливе нефтепродуктов.

Устройства нижнего слива соответствуют ГОСТ 27.003-90 и относятся к изделиям многократного циклического применения, восстанавливаемые, обслуживаемые и ремонтируемые.

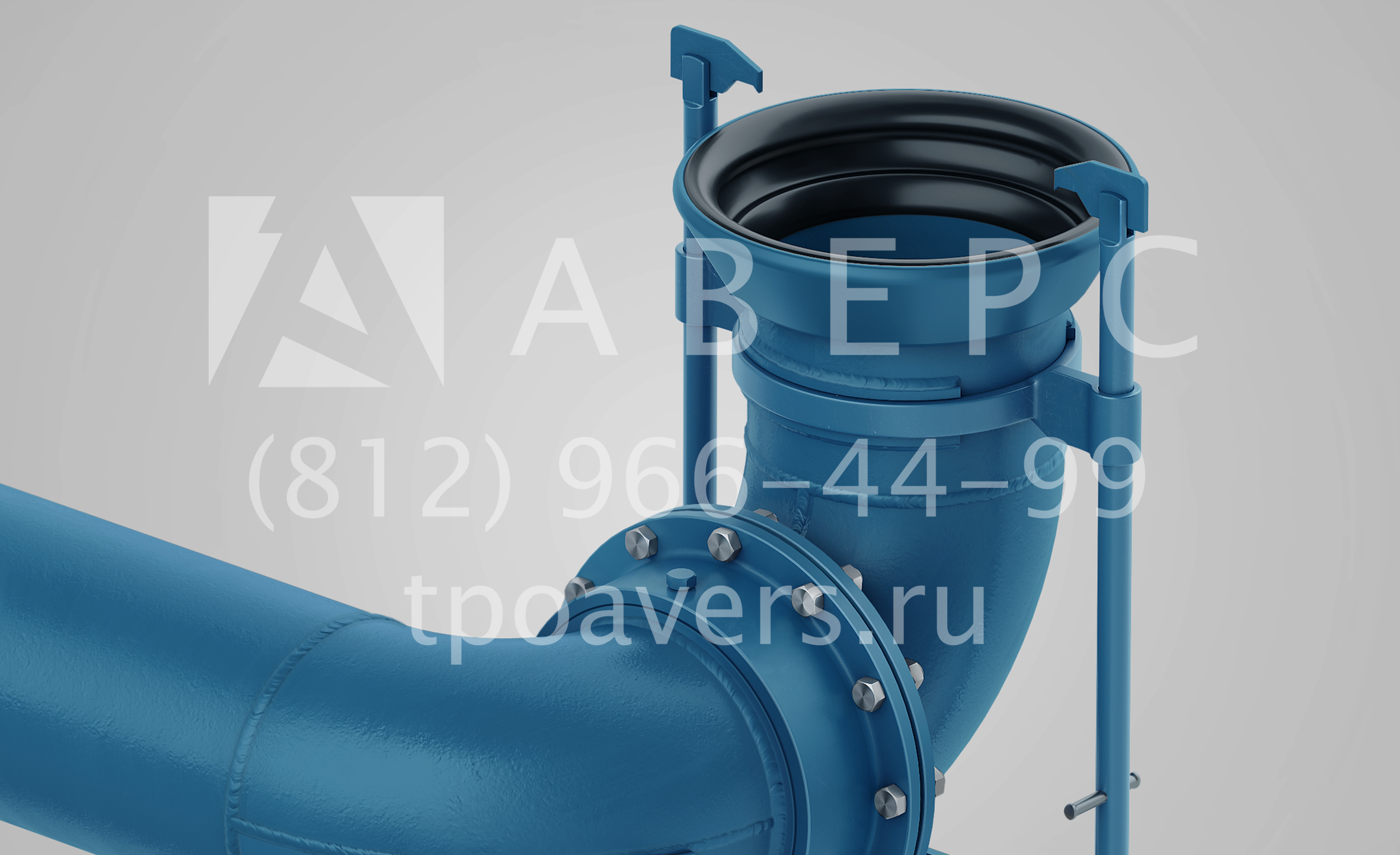

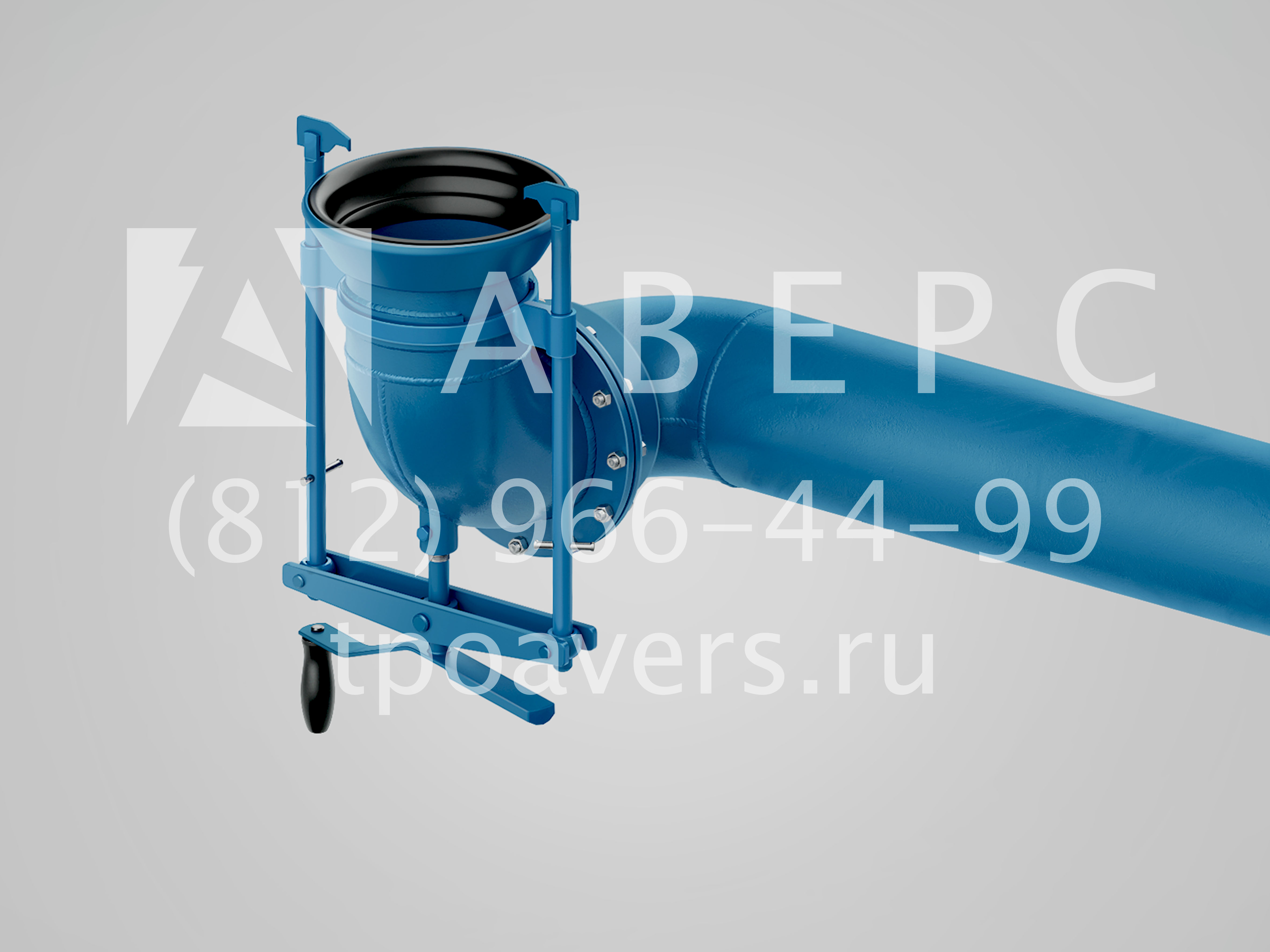

Изображение 2. Устройство нижнего слива УСН-150, УСН-175, УСН-200. Присоединительная головка

Устройство нижнего слива УСН-150, УСН-175, УСН-200. Присоединительная головка

Особенности устройств нижнего слива УСН:

  • Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации.
  • Замена уплотняющих манжет не требует разборки шарниров.
  • Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
  • Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надежное, герметичное присоединение устройства к сливному прибору цистерны.

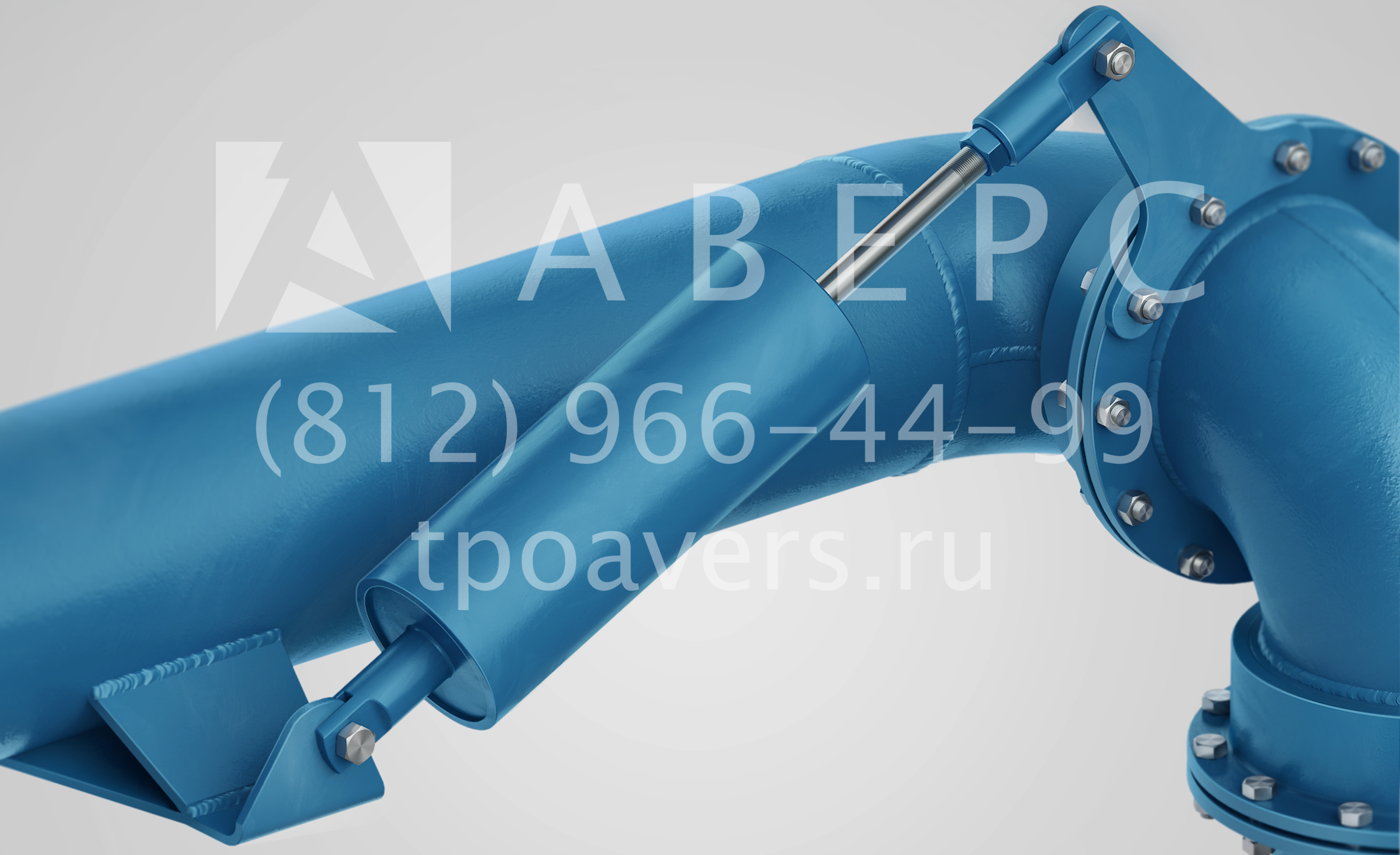

Изображение 3. Устройство нижнего слива УСН-150, УСН-175, УСН-200. Компенсатор

Устройство нижнего слива УСН-150, УСН-175, УСН-200. Компенсатор

Примеры записи условного обозначения установки при ее заказе:

- установка нижнего слива нефти и нефтепродуктов с диаметром условного прохода патрубка 175 мм, исполнения У категории размещения 1 по ГОСТ 15150-69 (без дополнительных опций):

Установка нижнего слива УСН-175 У1 (без дополнительных опций)

Расшифровка условного обозначения установки:

  • УСН - установка нижнего слива;
  • 175 - условный проход, мм;
  • 4 - диапазон обслуживания, м;
  • У - климатическое исполнение;
  • 1 - категории размещения.

Установка состоит из трубопровода шарнирного в который входят шарниры, головка присоединительная, корпус, колено, трубопровода верхнего и нижнего. Трубопровод служит для протока продукта из цистерны без течи и потерь. Шарниры роликовые предназначены для придания необходимых степеней свободы головке присоединительной при осуществлении технологических операций присоединения (отсоединения) к патрубку сливного прибора вагона-цистерны. Шарниры воспринимают осевые и радиальные нагрузки, конструктивно выполнены из двух обойм: внутренней, внешней с расположенными между ними роликов. Уплотнительным элементом является манжета. В полость вращения роликов внесена консистентная смазка ЦИАТИМ-221 ГОСТ 9433-80. Головка присоединительная предназначена для герметичного соединения патрубка сливного прибора вагона-цистерны с установкой, с возможностью поворота прихватов при подсоединении к прибору сливному. Корпус головки выполнен заодно с трубопроводом верхним.

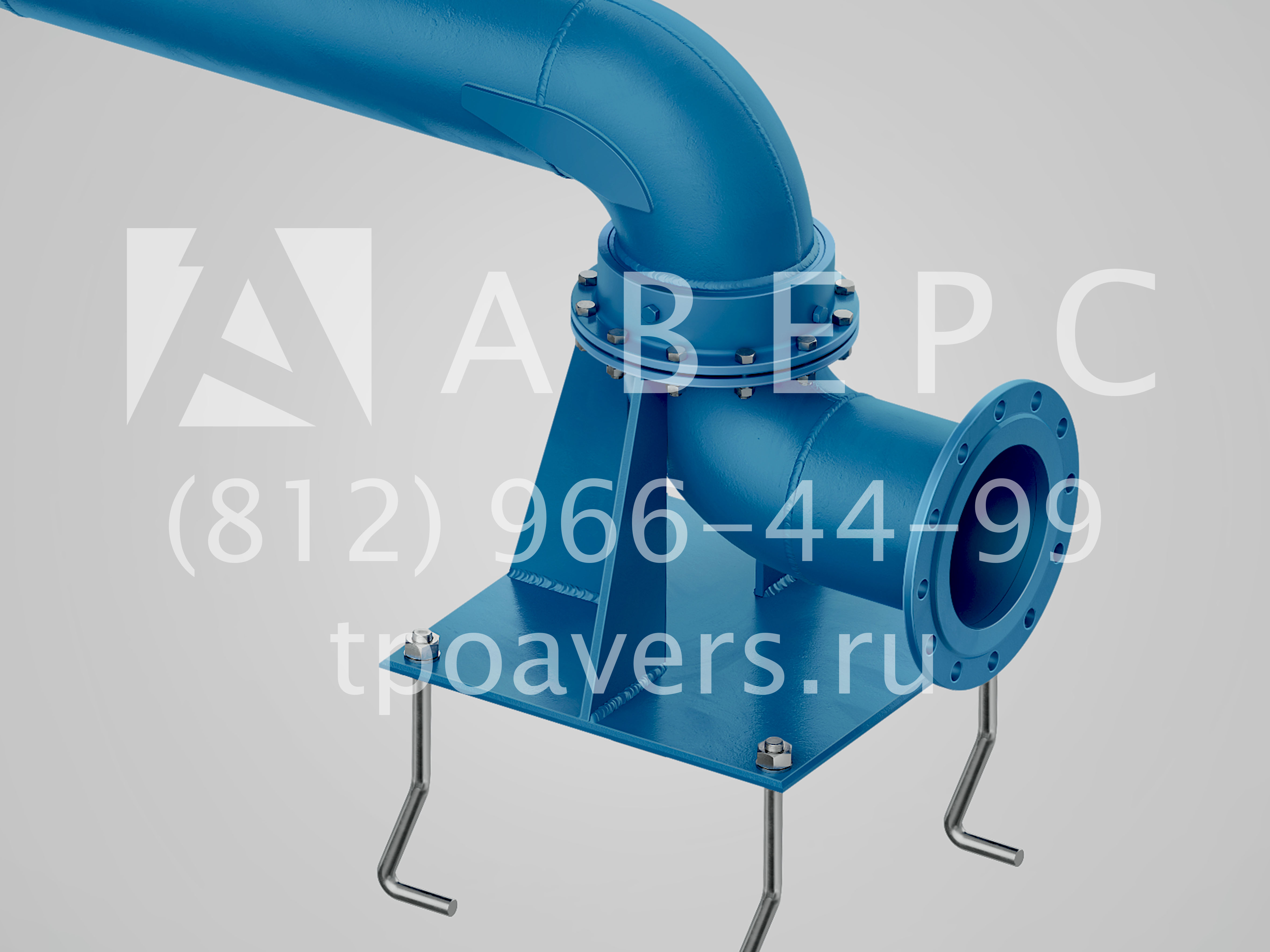

Изображение 4. Устройство нижнего слива УСН-150, УСН-175, УСН-200. Опорный патрубок

Устройство нижнего слива УСН-150, УСН-175, УСН-200. Опорный патрубок

Конструкция головки присоединительной обеспечивает безопасную эксплуатацию, прочное герметичное соединение головки присоединительной с фланцем сливного прибора цистерны при сливе нефтепродуктов. Поверхности головки присоединительной, соприкасающиеся с патрубком сливного прибора вагона-цистерны, изготовлены из искробезопасного материала или имеют покрытие, исключающее искрообразование. Амортизатор состоит из пружины закрытой кожухом и служит для создания удерживающего (уравновешивающего) момента в крайнем верхнем положении головки присоединительной.

Устройство нижнего слива УСН работает следующим образом:

  • Из гаражного положения установку по горизонтальной плоскости перемещают в рабочую зону с помощью ручек, приваренных к угловым коленам таким образом, чтобы раструб патрубка сливного прибора – цистерны соосно установился с центром корпуса головки присоединительной;
  • Подсоединить и закрепить головку присоединительную к патрубку сливного прибора вагона-цистерны;
  • Открыть запорную арматуру сливного трубопровода;
  • Произвести слив нефтепродукта из вагона-цистерны;
  • Отсоединить головку присоединительную от патрубка сливного прибора вагона-цистерны;
  • Установить установку в гаражное положение;
  • Закрыть запорную арматуру сливного трубопровода.

Изображение 5. Устройство нижнего слива УСН-150, УСН-175, УСН-200. Присоединительная головка

Устройство нижнего слива УСН-150, УСН-175, УСН-200. Присоединительная головка

Как оформить заказ на УСН:

Оформить заказ на устройство нижнего слива УСН можно отправив заявку на корпоративную почту или позвонив в отдел продаж ТПО "Аверс". Наши специалисты проконсультируют вас и оперативно подготовят коммерческое предложение для вас. При необходимости, отправляем опросные листы для уточнения требуемых параметров.

Мы приглашаем к сотрудничеству компании других регионов и стран СНГ!


Технические характеристики

Наименование параметра УСН-150 УСН-175 УСН-200
Диаметр условного прохода, мм 150 175 200
Зона действия 4 6 4 6 4 6
Условное давление, МПа (кгс/м3) Условное давление 0,6 (6)
Диапазон температур окружающей среды, °C
— для климатического исполнения У +40; –45
— для климатического исполнения ХЛ +40; –60
— для климатического исполнения УХЛ +40; –60
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более 20 (2,0)
Назначенный срок службы, лет, не менее 10 лет
Обслуживающий персонал, чел 1
Габаритные размеры в сложенном положении, мм, не более:
высота
длина
ширина

1000
2300
650

1000
2800
650

1000
2300
650

1000
2800
650

1300
2300
750

1300
2800
50
Масса, кг, не более 155 175 175 195 195 210

Другие конфигурации устройств для нижнего слива мазута, нефти и нефтепродуктов:

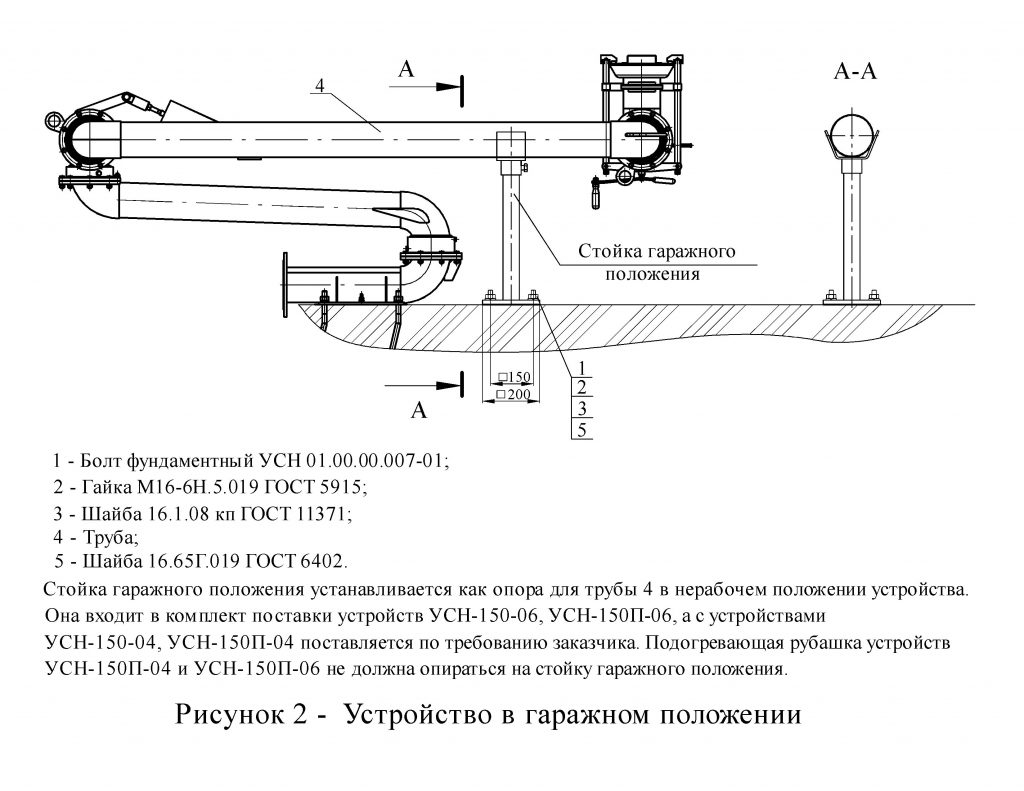

Чертеж 1. Устройство нижнего слива УСН-150, УСН-175, УСН-200 в гаражном положении

Устройство нижнего слива УСН-150, УСН-175, УСН-200 в гаражном положении

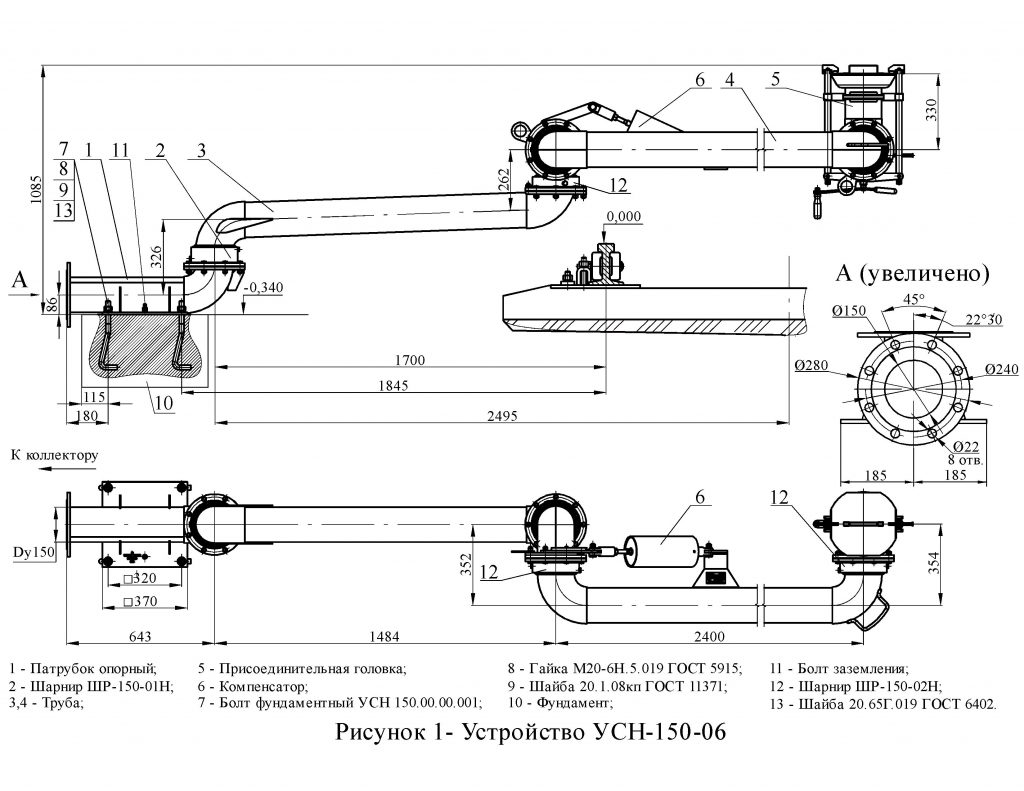

Чертеж 2. Устройство нижнего слива УСН-150-06

Устройство нижнего слива УСН-150-06

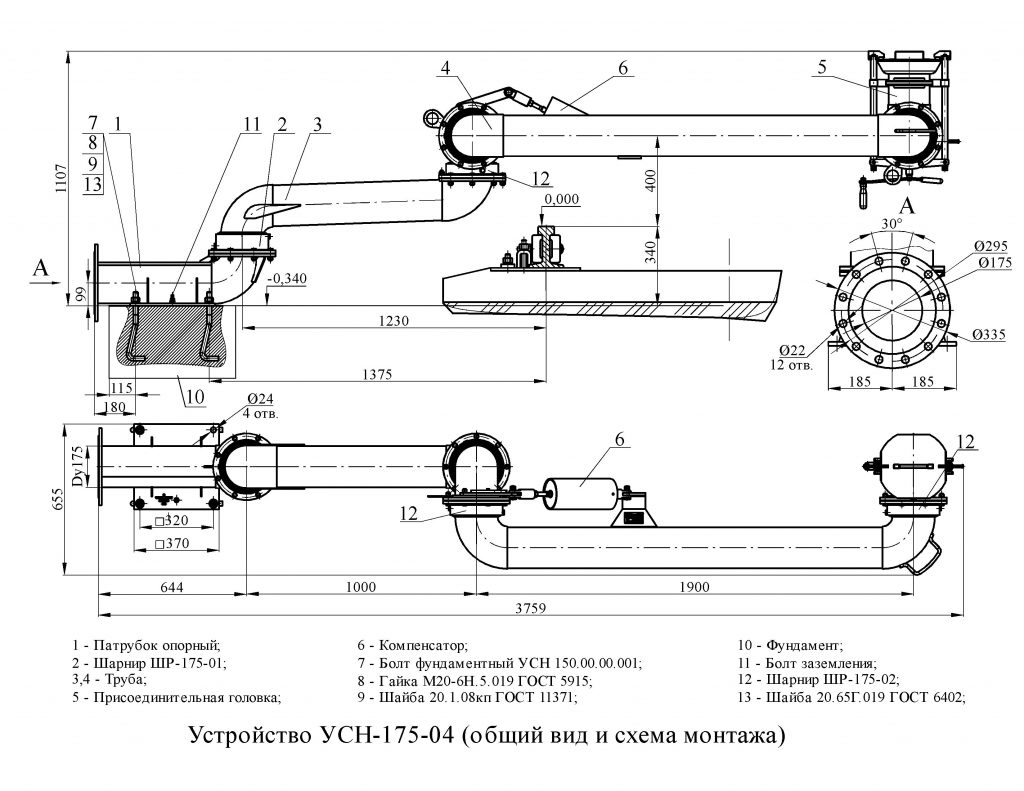

Чертеж 3. Устройство нижнего слива УСН-175-04. Общий вид и схема монтажа

Устройство нижнего слива УСН-175-04. Общий вид и схема монтажа

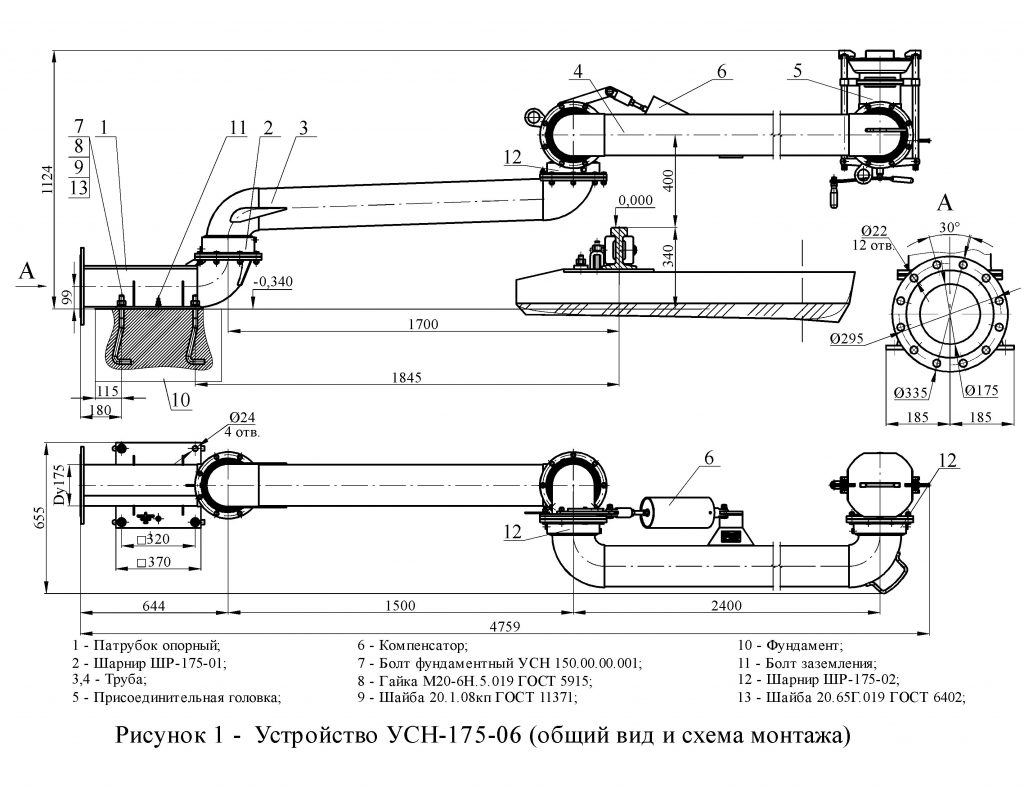

Чертеж 4. Устройство нижнего слива УСН-175-06. Общий вид и схема монтажа

Устройство нижнего слива УСН-175-06. Общий вид и схема монтажа

Чертеж 5. Устройство нижнего слива УСН-200-04. Общий вид и схема монтажа

Устройство нижнего слива УСН-200-04. Общий вид и схема монтажа

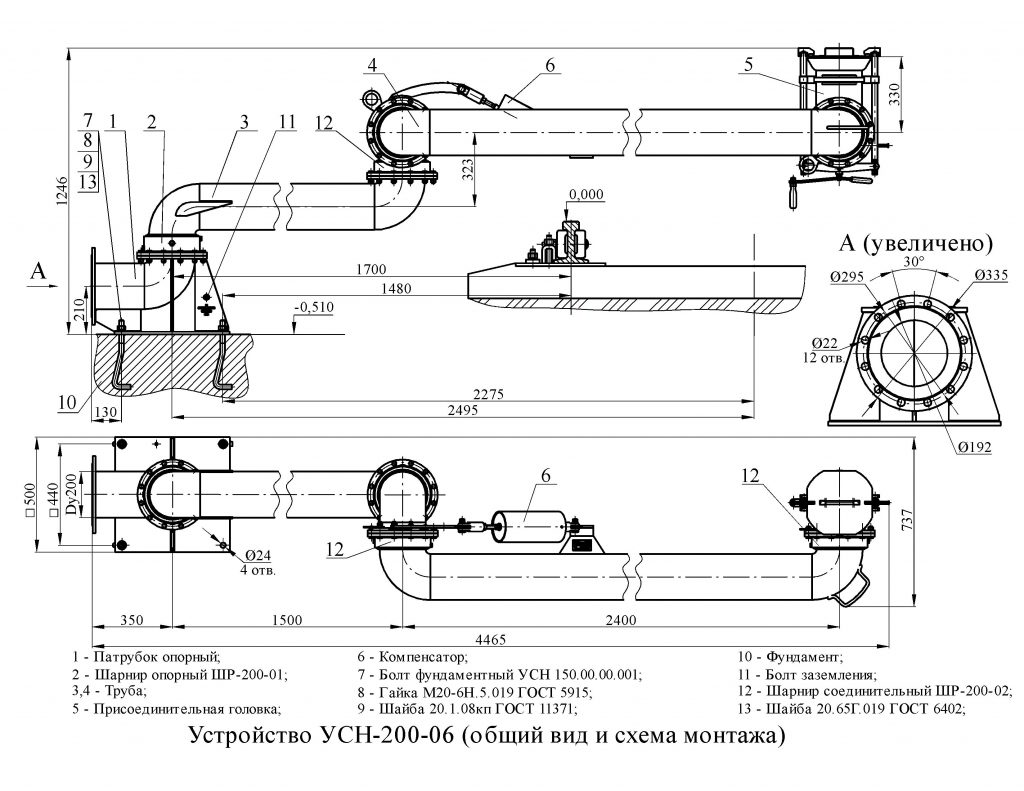

Чертеж 6. Устройство нижнего слива УСН-200-06. Общий вид и схема монтажа

Устройство нижнего слива УСН-200-06. Общий вид и схема монтажа

Чертеж 7. Устройство нижнего слива УСН-175-04. Общий вид и схема монтажа

Устройство нижнего слива УСН-175-04. Общий вид и схема монтажа

Таблица подбора


Модель Диаметр условного прохода, мм Условное давление, МПа (кгс/м3) Назначенный срок службы, лет Дополнительные опции Зона действия, м Масса, кг
Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э 150/175/200 0,6 (6) 10 с электрообогревом 4/6 185/205/200
Устройство нижнего слива с гидромонитором и электрообогревом УСН-175ГЭ, УСН-200ГЭ 175/200 0,6 (6) 10 с гидромонитором и электрообогревом 4/6 250/255
Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г 175/200 0,6 (6) 10 с гидромонитором 4/6 240/245
Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП, УСН-200ГП 175/200 0,6 (6) 10 с гидромонитором и парообогревом 4/6 290/320
Устройство нижнего слива без дополнительных опций УСН-150, УСН-175, УСН-200 150/175/200 0,6 (6) 10 без доп. опций 4/6 175/195/210
Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П 150/175/200 0,6 (6) 10 с пароподогревом 4/6 220/245/250
УСН-150-04 Устройство нижнего слива нефти 150 0,6 (6) 10 без опций 4 175
УСН-150-06 Устройство нижнего слива нефти 150 0,6 (6) 10 без опций 6 175
УСН-150П-06 Устройство нижнего слива нефти 150 0,6 (6) 10 пароподогрев 6 220
УСН-150П-04 Устройство нижнего слива нефти 150 0,6 (6) 10 пароподогрев 4 200
УСН-150Э-04 Устройство нижнего слива нефти 150 0,6 (6) 10 электрообогрев 4 185
УСН-150Э-06 Устройство нижнего слива нефти 150 0,6 (6) 10 электрообогрев 6 185
УСН-150Г-04 Устройство нижнего слива нефти 150 0,6 (6) 10 гидромонитор 4 215
УСН-150Г-06 Устройство нижнего слива нефти 150 0,6 (6) 10 гидромонитор 6 240
УСН-150ГП-04 Устройство для нижнего слива 150 0,6 (6) 10 гидромонитор и пароподогрев 4 185
УСН-150ГП-06 Устройство для нижнего слива 150 0,6 (6) 10 гидромонитор и пароподогрев 6 185
УСН-150ГЭ-04 Устройство для нижнего слива 150 0,6 (6) 10 гидромонитор и электрообогрев 4 155
УСН-150ГЭ-06 Устройство для нижнего слива 150 0,6 (6) 10 гидромонитор и электрообогрев 6 175
УСН-175-04 Устройство нижнего слива нефти 175 0,6 (6) 10 без опций 4 200
УСН-175-06 Устройство нижнего слива нефти 175 0,6 (6) 10 без опций 6 215
УСН-175П-04 Устройство нижнего слива нефти 175 0,6 (6) 10 пароподогрев 4 210
УСН-175П-06 Устройство нижнего слива нефти 175 0,6 (6) 10 пароподогрев 6 220
УСН-175Э-04 Устройство нижнего слива нефти 175 0,6 (6) 10 электрообогрев 4 185
УСН-175Э-06 Устройство нижнего слива нефти 175 0,6 (6) 10 электрообогрев 6 215
УСН-175Г-04 Устройство нижнего слива нефти 175 0,6 (6) 10 гидромонитор 4 215
УСН-175Г-06 Устройство нижнего слива нефти 175 0,6 (6) 10 гидромонитор 6 225
УСН-175ГП-04 Устройство для нижнего слива 175 0,6 (6) 10 гидромонитор и пароподогрев 4 260
УСН-175ГП-06 Устройство для нижнего слива 175 0,6 (6) 10 гидромонитор и пароподогрев 6 280
УСН-175ГЭ-04 Устройство для нижнего слива 175 0,6 (6) 10 гидромонитор и электрообогрев 4 225
УСН-175ГЭ-06 Устройство для нижнего слива 175 0,6 (6) 10 гидромонитор и электрообогрев 6 250
УСН-200-04 Устройство нижнего слива нефти 200 0,6 (6) 10 без опций 4 195
УСН-200-06 Устройство нижнего слива нефти 200 0,6 (6) 10 без опций 6 210
УСН-200П-04 Устройство нижнего слива нефти 200 0,6 (6) 10 пароподогрев 4 220
УСН-200П-06 Устройство нижнего слива нефти 200 0,6 (6) 10 пароподогрев 6 240
УСН-200Э-04 Устройство нижнего слива нефти 200 0,6 (6) 10 электрообогрев 4 240
УСН-200Э-06 Устройство нижнего слива нефти 200 0,6 (6) 10 электрообогрев 6 240
УСН-200Г-04 Устройство нижнего слива нефти 200 0,6 (6) 10 гидромонитор 4 240
УСН-200Г-06 Устройство нижнего слива нефти 200 0,6 (6) 10 гидромонитор 6 240
УСН-200ГП-04 Устройство для нижнего слива 200 0,6 (6) 10 гидромонитор и пароподогрев 4 240
УСН-200ГП-06 Устройство для нижнего слива 200 0,6 (6) 10 гидромонитор и пароподогрев 6 240
УСН-200ГЭ-04 Устройство для нижнего слива 200 0,6 (6) 10 гидромонитор и электрообогрев 4 240
УСН-200ГЭ-06 Устройство для нижнего слива 200 0,6 (6) 10 гидромонитор и электрообогрев 6 240
