Устройство нижнего слива УСН-150Э, УСН-175Э, УСН-200Э (с электрообогревом)
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Чертеж
- Таблица подбора
- Наши отгрузки
Описание и область применения
Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн и представляет собой шарнирный трубопровод с опорным патрубком, присоединительной головкой и электроподогревающей рубашкой.

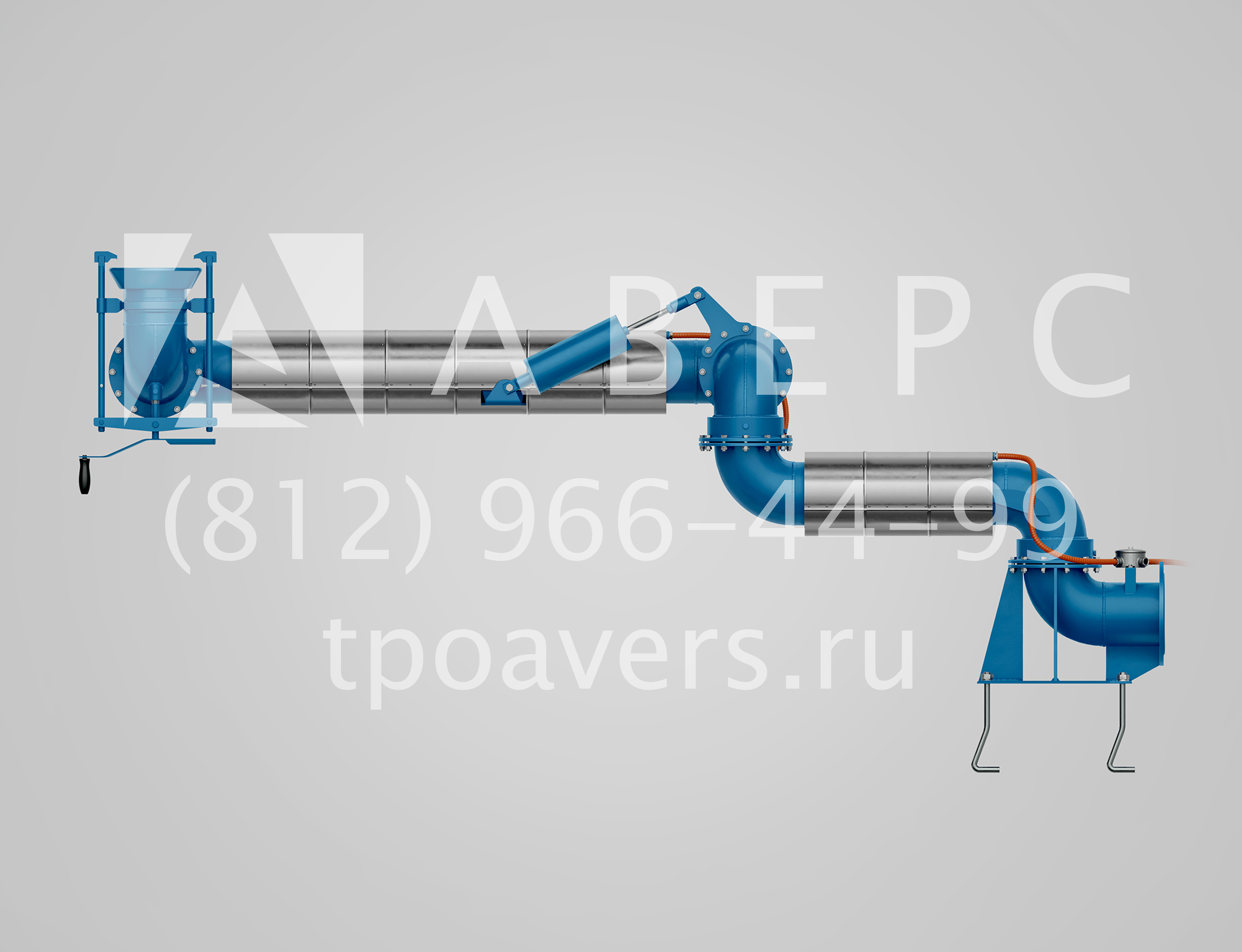

Изображение 1. Устройство нижнего слива УСН-150Э, УСН-175Э, УСН-200Э с электрообогревом.
Устройства нижнего слива с электрообогревом с зоной действия 4 м и 6 м оборудованы электроподогревающей рубашкой для ускорения процесса слива вязких нефтепродуктов.
Поставляются в следующих комплектациях:
- Устройство нижнего слива УСН-150Э-04 с электрообогревом с зоной действия 4 м;
- Устройство нижнего слива УСН-150Э-06 с электрообогревом с зоной действия 6 м;
- Устройство нижнего слива УСН-175Э-04 с электрообогревом с зоной действия 4 м;
- Устройство нижнего слива УСН-175Э-06 с электрообогревом с зоной действия 6 м;
- Устройство нижнего слива УСН-200Э-04 с электрообогревом с зоной действия 4 м;
- Устройство нижнего слива УСН-200Э-06 с электрообогревом с зоной действия 6 м.
Особенности УСН с электрообогревателем:
- Многорядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации.
- Замена уплотняющих манжет не требует разборки шарниров.
- Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
- Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надежное, герметичное присоединение устройства к сливному прибору цистерны.
- Электроподогревающая рубашка ускоряет процесс слива вязких нефтепродуктов, обеспечивает автоматическое поддерживание температуры нагрева и не требует дополнительных терморегуляторов.

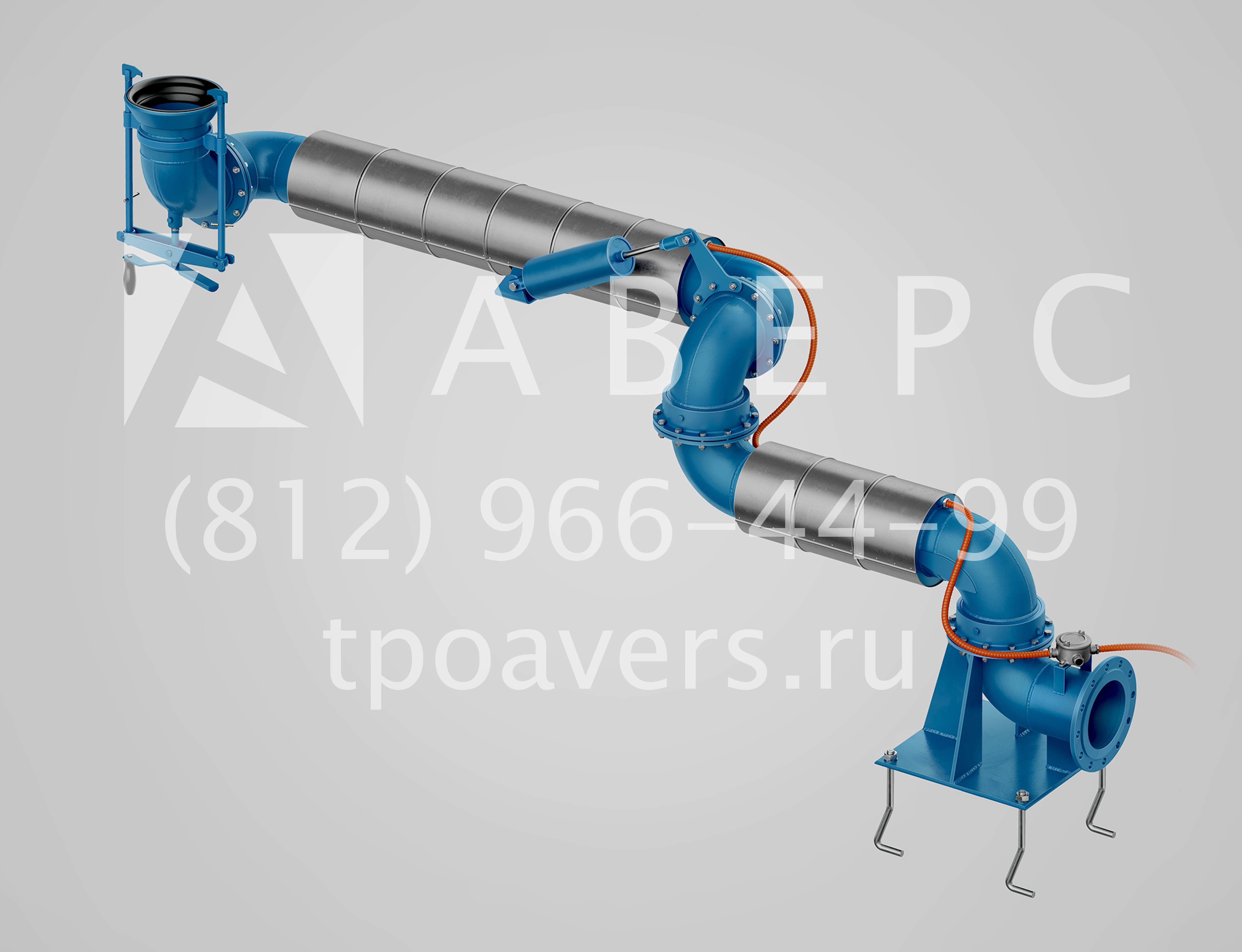

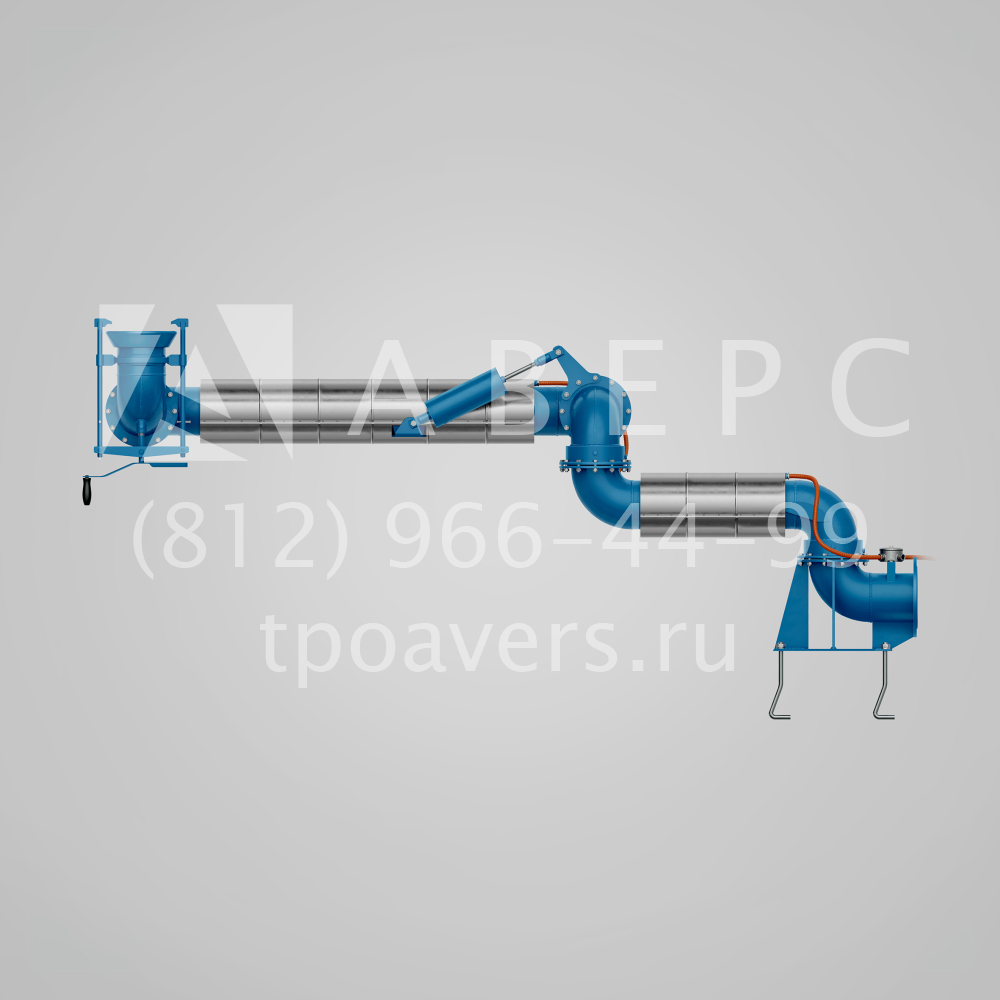

Изображение 2. Устройство нижнего слива УСН-150Э, УСН-175Э, УСН-200Э. Общий вид.
Устройства нижнего слива с электрообогревом обеспечивают слив нефти и нефтепродуктов из железнодорожных вагонов-цистерн в мобильные резервуары или транспортные трубопроводы. Устройства снабжаются электроподогревающей рубашкой, которая поддерживает необходимую температуру рабочей среды и трубопровода для предотвращения замерзания и быстрого слива вязких нефтепродуктов. Система электроподогрева автоматически поддерживает температуру нагрева, дополнительные терморегуляторы к ней не требуются. В роли нагревательного элемента выступает саморегулирующая лента.
Температура нагрева поддерживается автоматически без использования терморегуляторов.
В основе конструкции устройства лежат шарнирно соединенные трубы, на которых закреплены, с одного конца, присоединительная головка, а с другого - опорный патрубок с присоединительным фланцем. Изделия прочны и долговечны в использовании.
Устройства нижнего слива с электрообогревом УСН-150Э, УСН-175Э и УСН-200Э отличаются своей пропускной способностью светлых и темных нефтепродуктов в отличие от аналогичных устройств но без дополнительных опций.

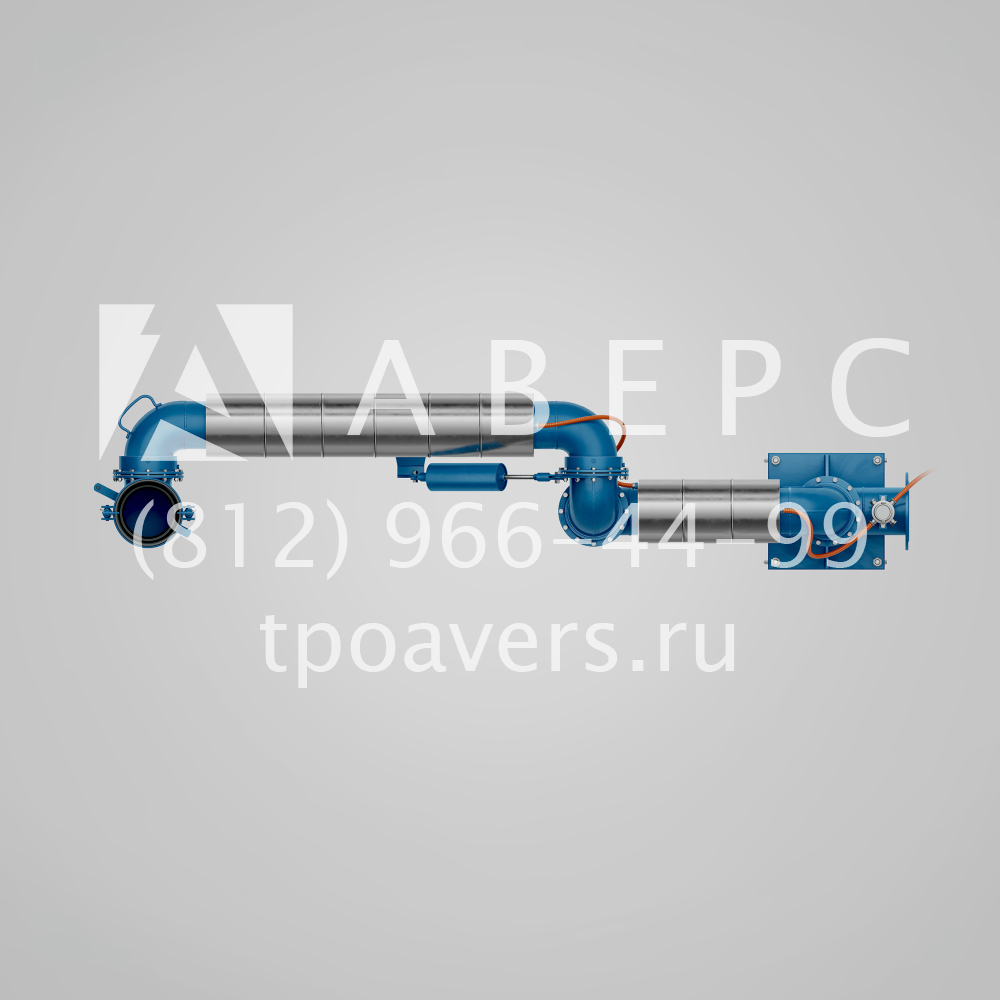

Изображение 3. Устройство нижнего слива УСН-150Э, УСН-175Э, УСН-200Э с электрообогревом
Описание и работа составных частей УСН
- Установка состоит из трубопровода шарнирного в который входят шарниры, головка присоединительная, корпус, колено, трубопровод верхний и нижний. который служит для протока продукта из цистерны без течи и потерь.
- Шарниры роликовые предназначены для придания необходимых степеней свободы головке присоединительной при осуществлении технологических операций присоединения (отсоединения) к патрубку сливного прибора вагона-цистерны.
- Шарниры воспринимают осевые и радиальные нагрузки, конструктивно выполнены из двух обойм: внутренней, внешней с расположенными между ними роликов. Уплотнительным элементом является манжета. В полость вращения роликов внесена консистентная смазка.
- Головка присоединительная предназначена для герметичного соединения патрубка сливного прибора вагона-цистерны с установкой, с возможностью поворота прихватов при подсоединении к прибору сливному. Корпус головки выполнен заодно с трубопроводом верхним. Конструкция головки присоединительной обеспечивает безопасную эксплуатацию, прочное герметичное соединение головки присоединительной с фланцем сливного прибора цистерны при сливе нефтепродуктов.
- Поверхности головки присоединительной, соприкасающиеся с патрубком сливного прибора вагона-цистерны, изготовлены из искробезопасного материала или имеют покрытие, исключающее искрообразование.

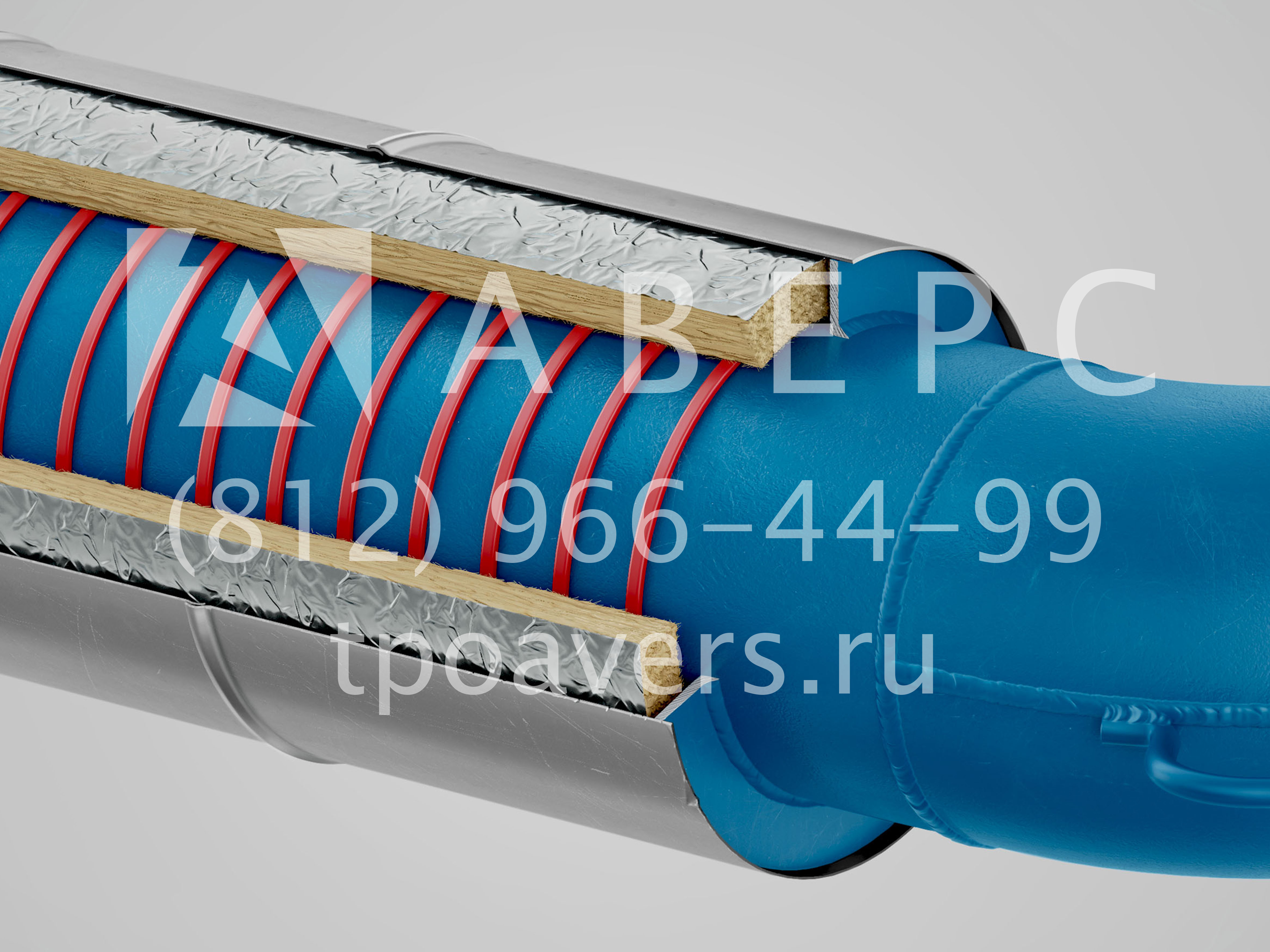

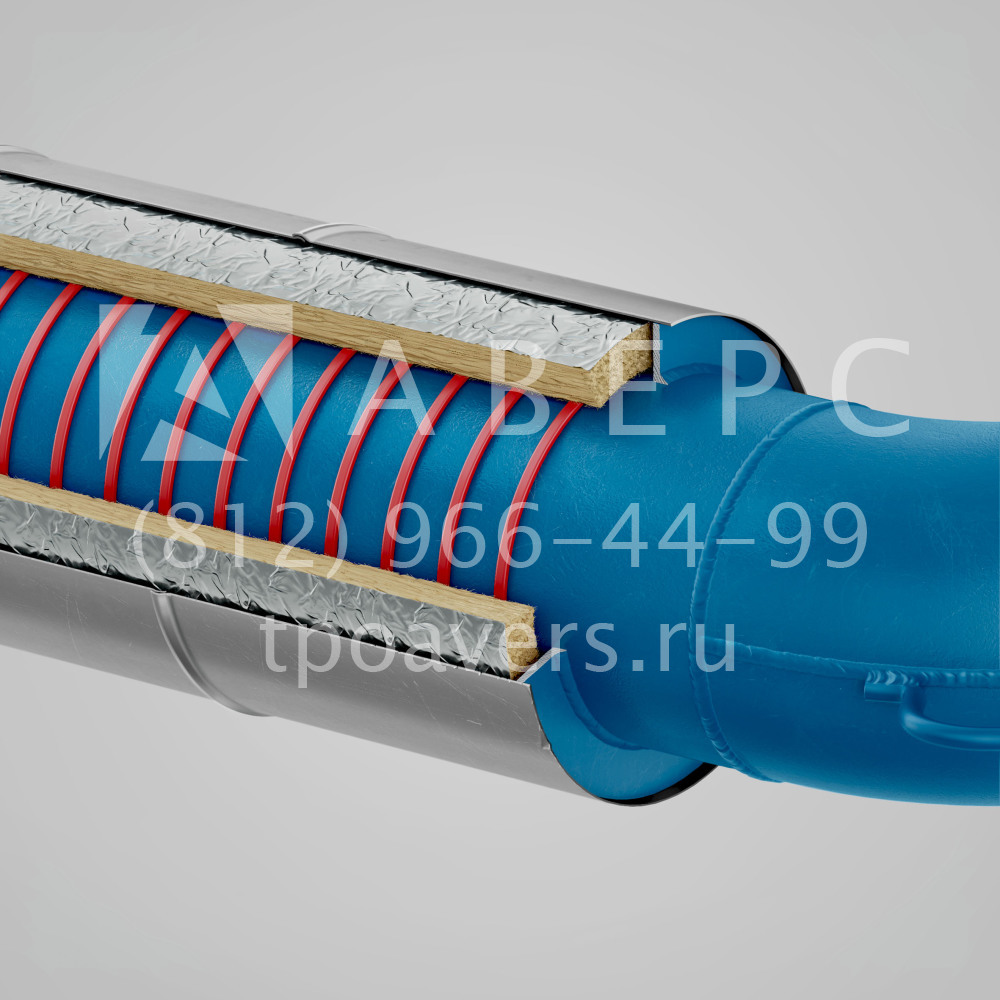

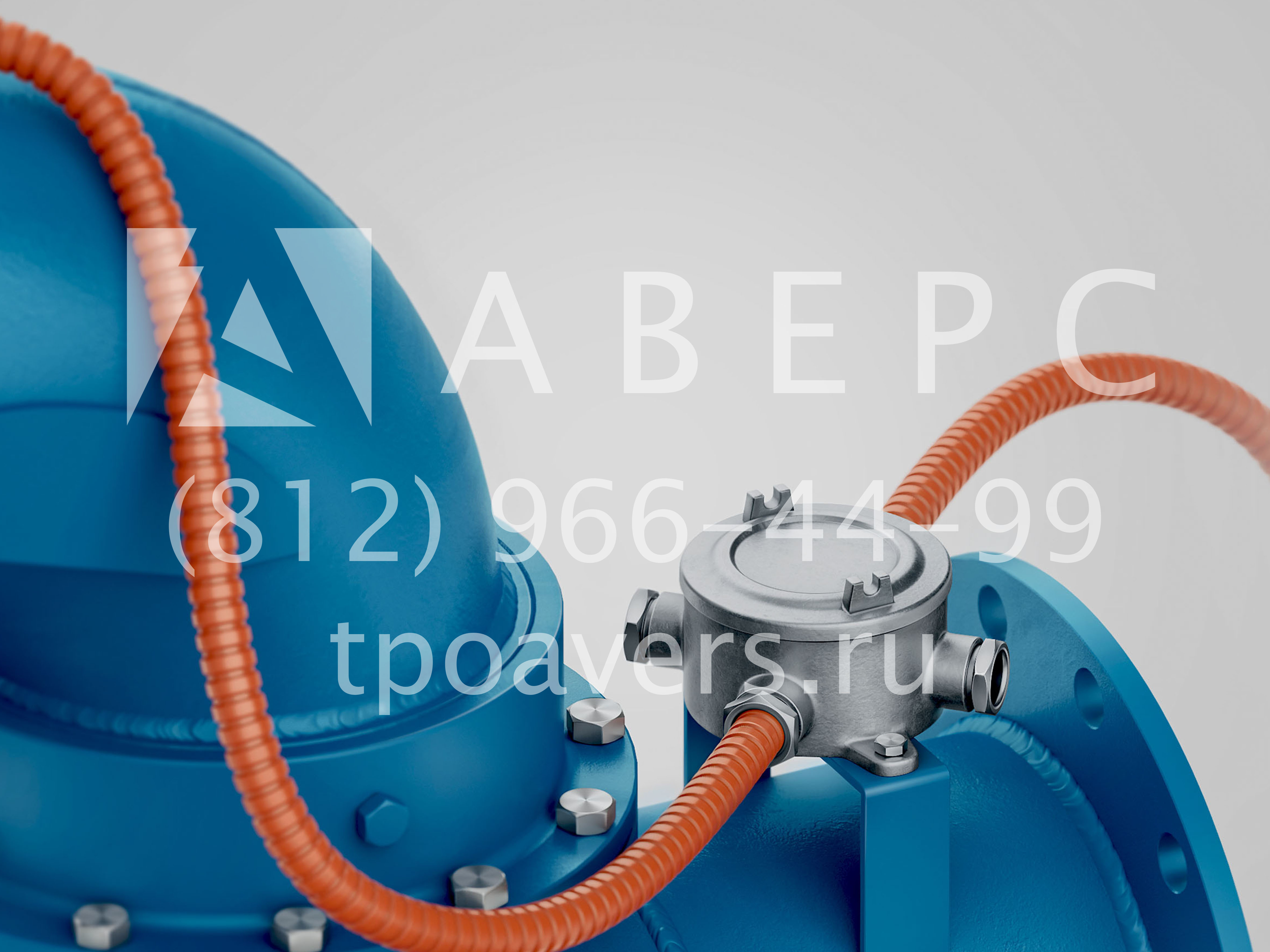

Изображение 4. Устройство нижнего слива УСН-150Э, УСН-175Э, УСН-200Э. Электрообогрев
Оформление заказа на УСН-Э
Оформить заказ на устройство нижнего слива УСН-Э можно отправив заявку на корпоративную почту или позвонив в отдел продаж ТПО "Аверс". Наши специалисты проконсультируют вас и оперативно подготовят коммерческое предложение для вас. При необходимости, отправляем опросные листы для уточнения требуемых параметров.
Мы приглашаем к сотрудничеству компании других регионов и стран СНГ!
Технические характеристики УСН-Э
| Наименование параметра | УСН-150Э | УСН-175Э | УСН-200Э | |||
| Диаметр условного прохода, мм | 150 | 175 | 200 | |||
| Зона действия | 4 | 6 | 4 | 6 | 4 | 6 |
| Условное давление, МПа (кгс/м3) | 0,6 (6) | |||||
| Диапазон температур окружающей среды, °C | ||||||
| — для климатического исполнения У | +40; −45 | |||||
| — для климатического исполнения ХЛ | +40; −60 | |||||
| — для климатического исполнения УХЛ | +40; −60 | |||||
| Напряжение питания от сети переменного тока 50 Гц,В | 220-240 | |||||
| Средняя потребляемая мощность, кВт, не более | 0,5 | |||||
| Температура нагревательного элемента, °C, не более | +70 | |||||
| Максимальная пусковая потребляемая мощность в течение одной минуты, кВт, не более | 1,8 | |||||
|
Расчетная пропускная способность при скорости налива 5 м/с, м3/час, не более: светлых темных |
—
320 |
—
435 |
—
565 |
|||
| Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более | 20 (2,0) | |||||
| Назначенный срок службы, лет, не менее | 10 лет | |||||
| Обслуживающий персонал, чел | 1 | |||||
|
Габаритные размеры в сложенном положении, мм, не более: высота длина ширина |
—
1100 |
—
1100 |
—
1100 |
—
1100 |
—
1300 |
—
1300 |
| Масса, кг, не более | 170 | 185 | 185 | 205 | 185 | 200 |
Другие конфигурации устройств для нижнего слива мазута, нефти и нефтепродуктов:
-
Устройство нижнего слива УСН-150, УСН-175, УСН-200 (без дополнительных опций)
-
Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П
-
Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г
-
Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП, УСН-200ГП
-
Устройство нижнего слива с гидромонитором и электрообогревом УСН-175ГЭ, УСН-200ГЭ
-
Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э

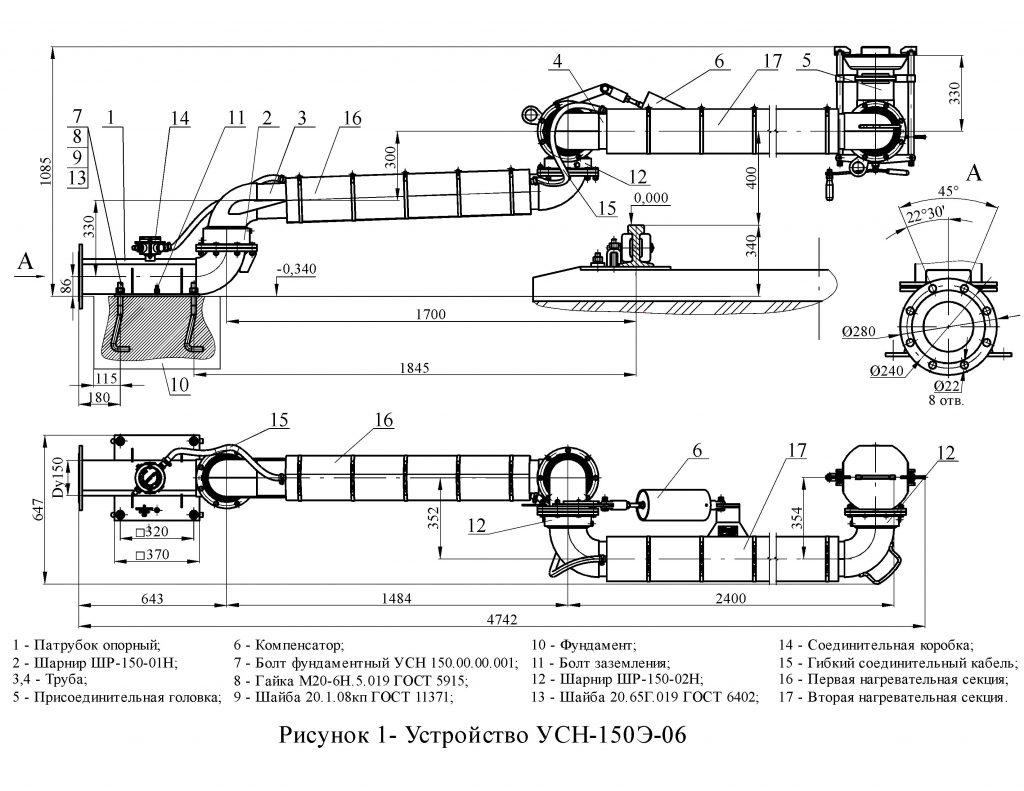

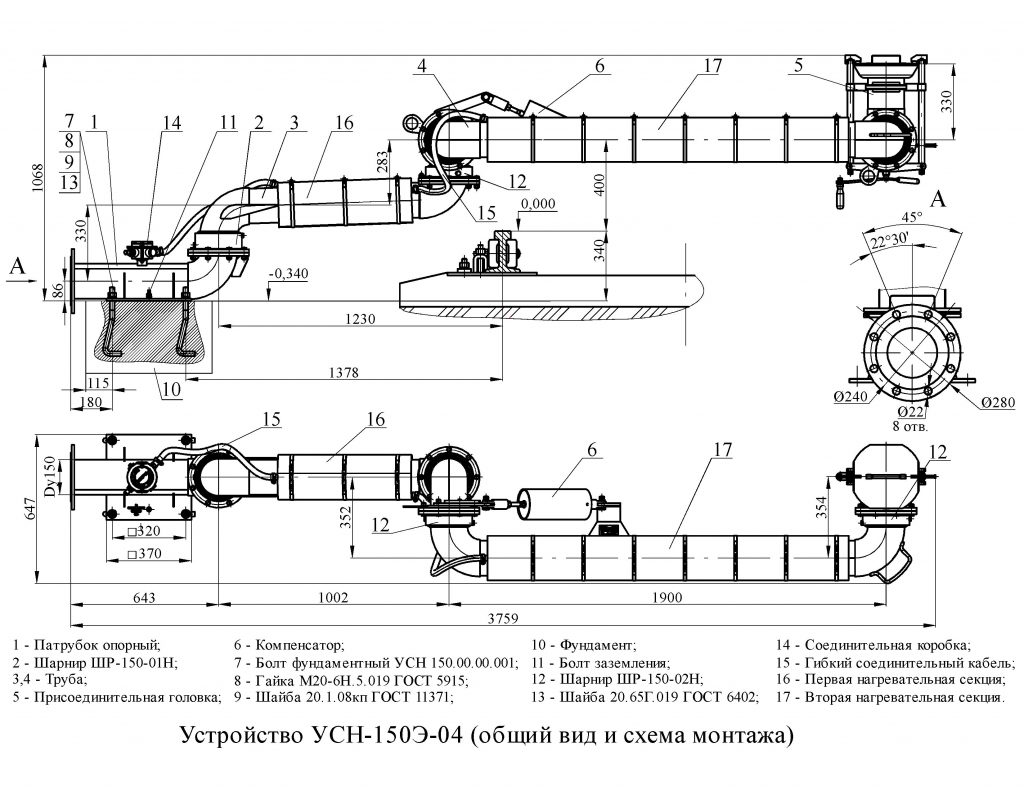

Чертеж 1. Устройство нижнего слива УСН-150Э-06. Общий вид и схема монтажа
.jpg)
Чертеж 2. Устройство нижнего слива УСН-175Э-04. Общий вид и схема монтажа
.jpg)

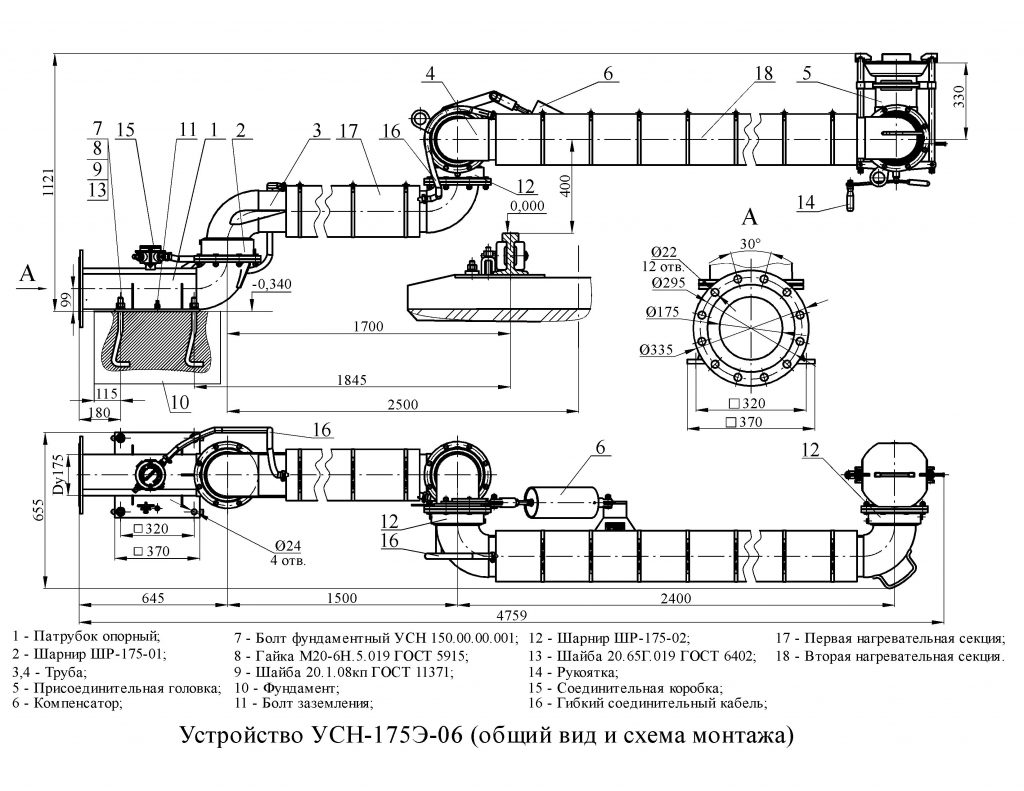

Чертеж 3. Устройство нижнего слива УСН-175Э-06. Общий вид и схема монтажа
.jpg)

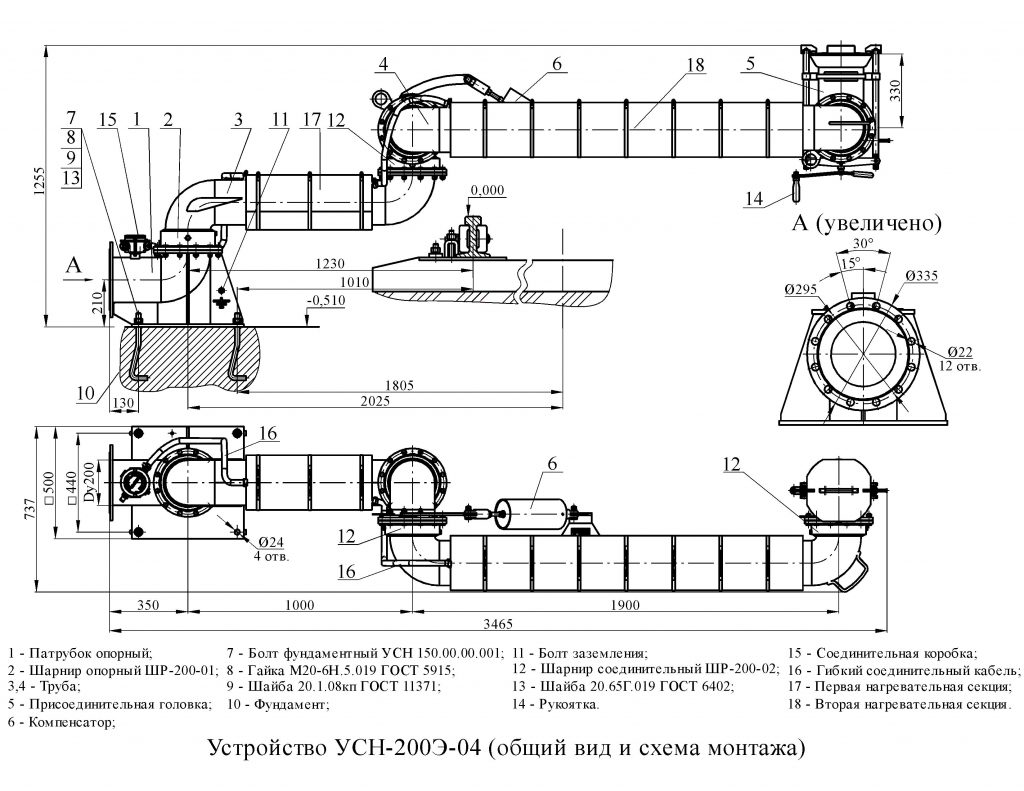

Чертеж 4. Устройство нижнего слива УСН-200Э-04. Общий вид и схема монтажа
