УСН-150Э-04 Устройство нижнего слива нефти
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Чертеж
- Таблица подбора
- Наши отгрузки
Описание и область применения

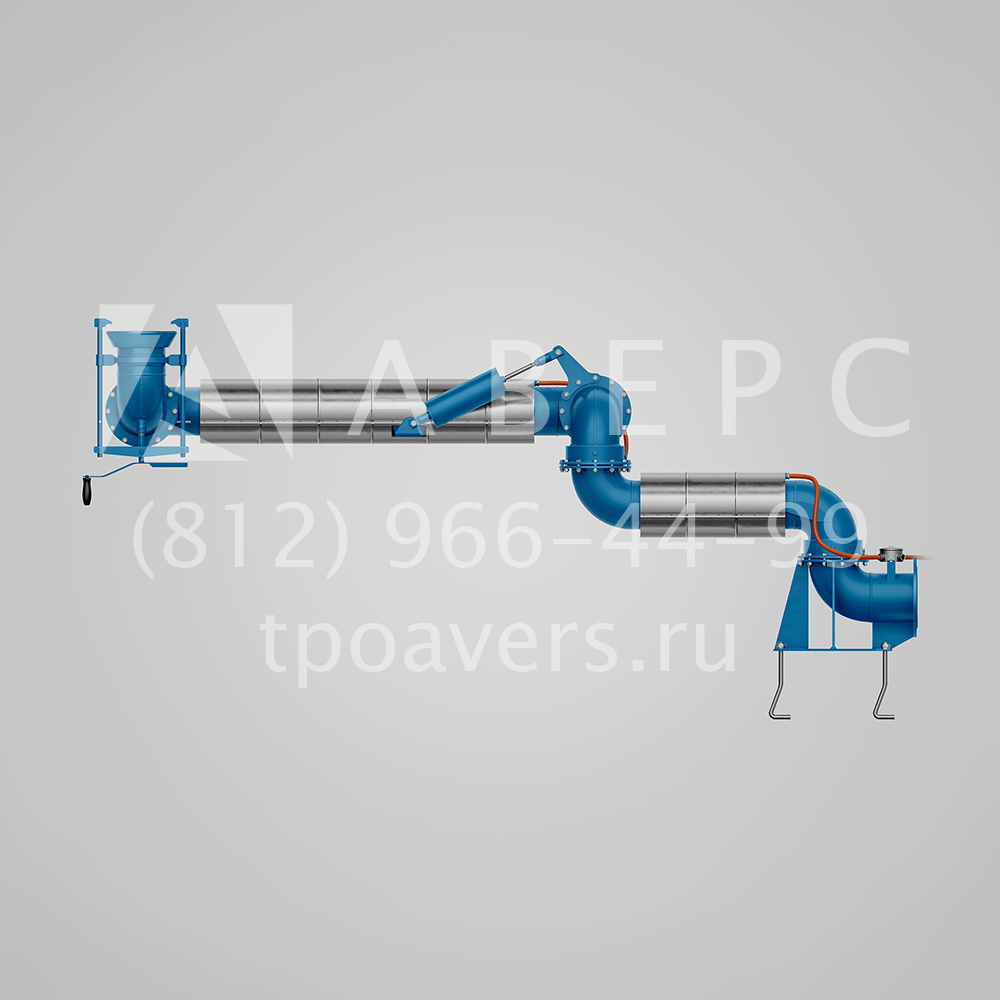

Компания ТПО "Аверс" реализует устройства нижнего слива УСН-150Э-04 с зоной действия 4 метра. Устройство предназначено для установки на нефтебазах и нефтеперерабатывающих предприятиях для нижнего слива нефти и нефтепродуктов из железнодорожных цистерн. Данное УСН оборудовано электрическим обогревом для ускорения процесса слива вязких нефтепродуктов из емкостей. Устройство представляет собой шарнирный трубопровод с опорным патрубком и присоединительной головкой, дополнительно оснащенное электрообогревом. Электрическим обогревом могут быть оснащены все устройства нижнего слива, с диаметром условного прохода 150, 175, 200 мм и зоной действия 4 и 6 метров.
Особенности устройства нижнего слива УСН-150Э-04
- Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации.
- Замена уплотняющих манжет не требует разборки шарниров.
- Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
- Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надежное, герметичное присоединение устройства к сливному прибору цистерны.

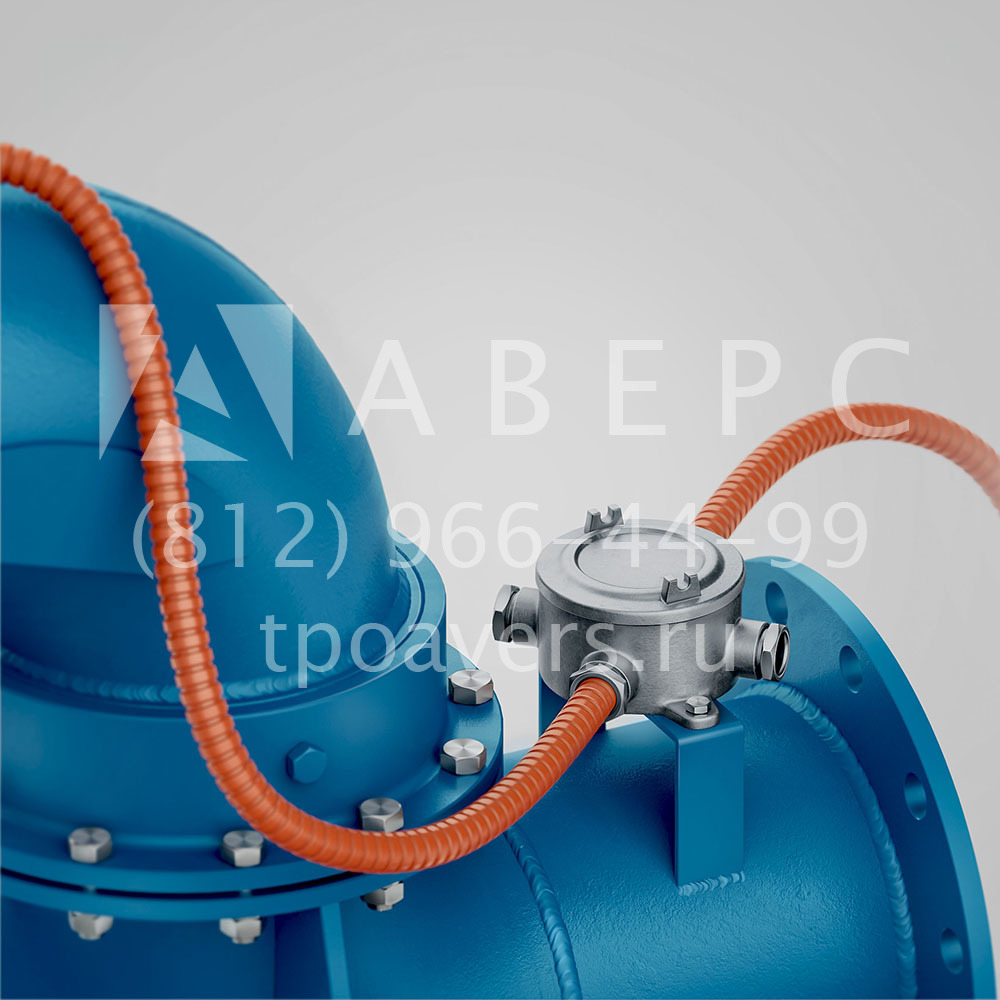

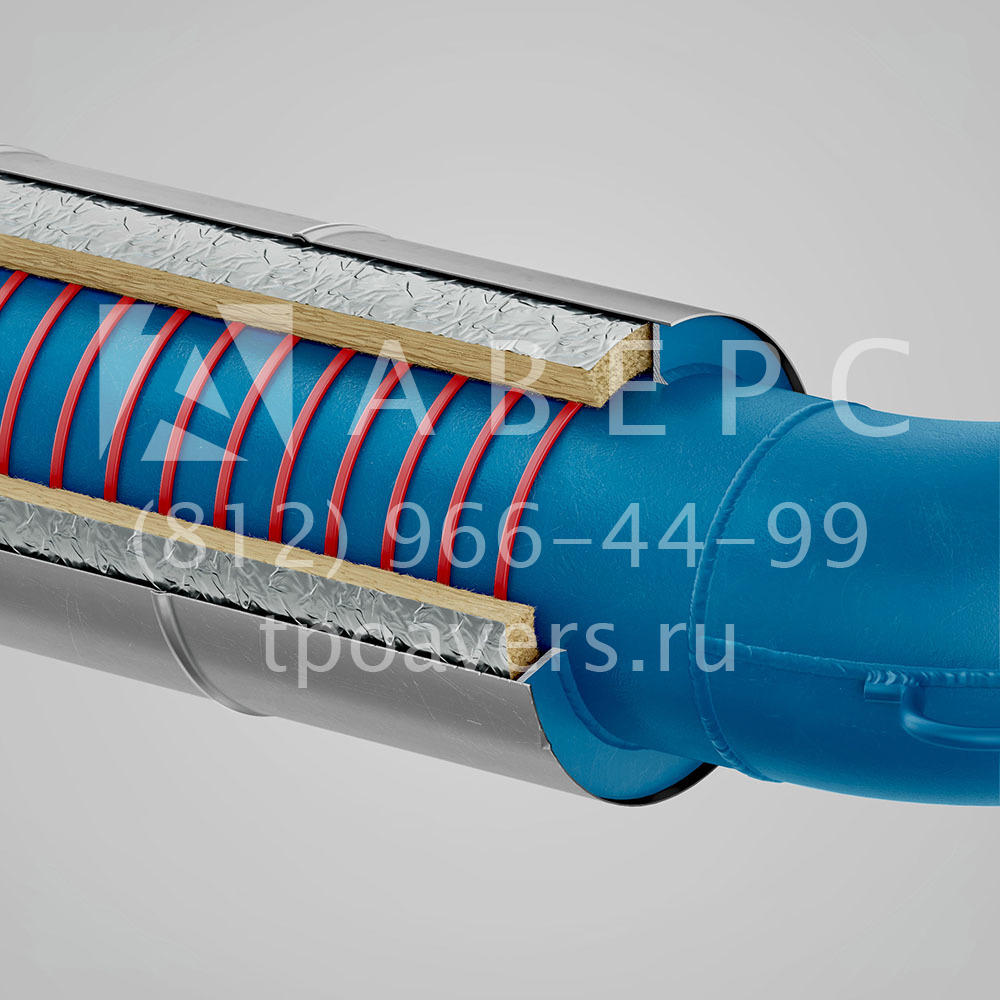

- Электрический подогрев разогревает стенки шарнирно-соединенных труб, что ускоряет процесс слива вязких нефтепродуктов.
Головка присоединительная установки нижнего слива УСН-150Э обеспечивает герметичное соединение с патрубком сливного прибора вагона-цистерны. Установки нижнего слива УСН-150Э-04 могут обслуживать четырехосные и восьмиосные железнодорожные цистерны. При неисправном сливном устройстве цистерны, устройство УСН может работать совместно с переносной установкой верхнего слива нефтепродуктов УПВС-80.
Технические характеристики УСН-150Э, УСН-175Э, УСН-200Э
| Наименование показателя |
УСН-150Э 04/06 |
УСН-175Э 04/06 |
УСН-200Э 04/06 |
|||
| Зона действия, м | 4 | 6 | 4 | 6 | 4 | 6 |
| Диаметр условного прохода, мм | 150 | 175 | 200 | |||
| Условное давление, МПа (кгс/см2), не более | 0,6 (6) | |||||
| Температура продукта в подоревающей рубашке, ºС, не более | 125 | |||||
|
Расчетная пропускная способность нефтепродуктов, м3/час, не более: светлых темных |
320 570 |
435 780 |
565 1015 |
|||
|
Усилие, необходимое для перемещения шарнирных труб, Н (кгс), не более |
20 (2,0) | |||||
| Назначенный срок службы, лет, не менее | 10 | |||||
| Обслуживающий персонал, чел. | 1 | |||||
|
Габаритные размеры в сложенном положении, мм, не более высота длина ширина |
1100 2300 700 |
1100 2800 700 |
1100 2300 700 |
1100 2800 700 |
1300 2300 800 |
1300 2800 800 |
| Масса, кг, не более | 165 | 185 | 185 | 205 | 185 | 200 |
Основные технические характеристики системы электрообогрева
| Напряжение питания, В | 220, 50Гц |
|
Потебляемая мощность, кВА, не более: - пусковая (менее 1 мин); - в режиме разогрева (до 20 мин); - средняя |
1,8 1,0 0,5 |
| Температура нагрева трубы, ºС | +40 |
| Среднее время прогрева, мин | 20 |
| Назначенный срок службы, лет, не менее | 10 |
| Назначенный ресурс циклов, не менее | 5000 |
| Категория взрывозащиты | 2Ех е IIT6 |

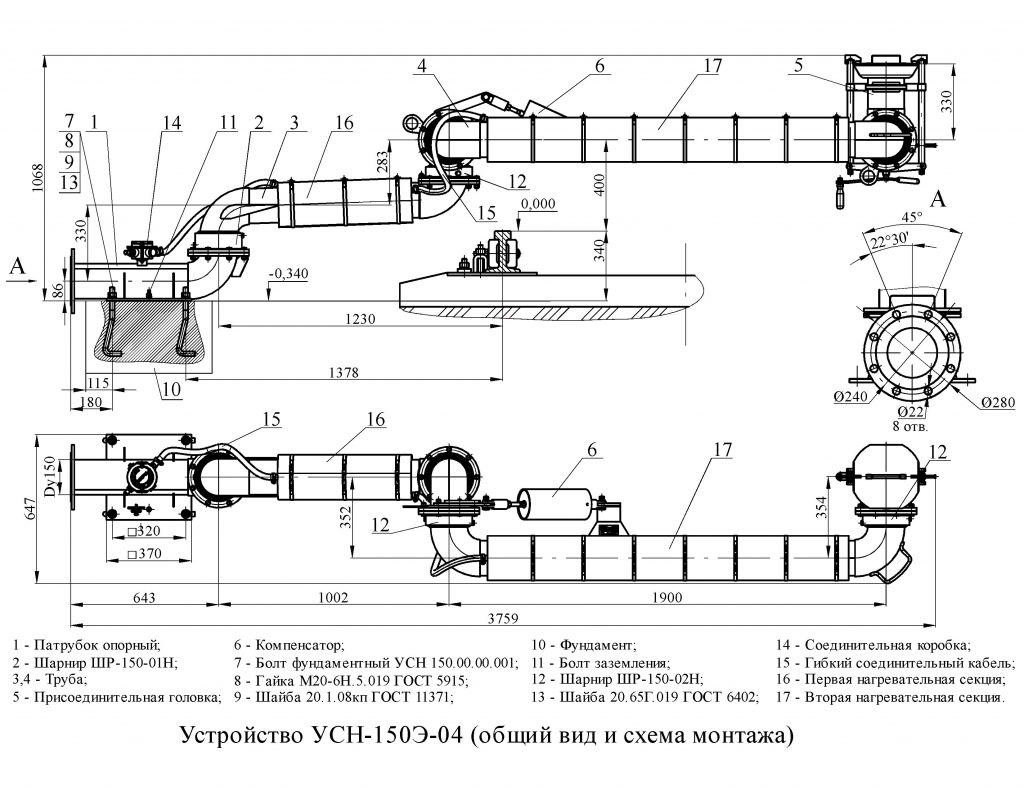

Чертеж. Устройство УСН-150Э-04. Общий вид и схема монтажа.
Таблица подбора
| Модель | Диаметр условного прохода, мм | Условное давление, МПа (кгс/м3) | Назначенный срок службы, лет | Дополнительные опции | Зона действия, м | Масса, кг |
|---|---|---|---|---|---|---|
| Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э | 150/175/200 | 0,6 (6) | 10 | с электрообогревом | 4/6 | 185/205/200 |
| Устройство нижнего слива с гидромонитором и электрообогревом УСН-175ГЭ, УСН-200ГЭ | 175/200 | 0,6 (6) | 10 | с гидромонитором и электрообогревом | 4/6 | 250/255 |
| Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г | 175/200 | 0,6 (6) | 10 | с гидромонитором | 4/6 | 240/245 |
| Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП, УСН-200ГП | 175/200 | 0,6 (6) | 10 | с гидромонитором и парообогревом | 4/6 | 290/320 |
| Устройство нижнего слива без дополнительных опций УСН-150, УСН-175, УСН-200 | 150/175/200 | 0,6 (6) | 10 | без доп. опций | 4/6 | 175/195/210 |
| Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П | 150/175/200 | 0,6 (6) | 10 | с пароподогревом | 4/6 | 220/245/250 |
| УСН-150-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | без опций | 4 | 175 |
| УСН-150-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | без опций | 6 | 175 |
| УСН-150П-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | пароподогрев | 6 | 220 |
| УСН-150П-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | пароподогрев | 4 | 200 |
| УСН-150Э-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | электрообогрев | 4 | 185 |
| УСН-150Э-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | электрообогрев | 6 | 185 |
| УСН-150Г-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | гидромонитор | 4 | 215 |
| УСН-150Г-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | гидромонитор | 6 | 240 |
| УСН-150ГП-04 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 185 |
| УСН-150ГП-06 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 185 |
| УСН-150ГЭ-04 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 155 |
| УСН-150ГЭ-06 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 175 |
| УСН-175-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | без опций | 4 | 200 |
| УСН-175-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | без опций | 6 | 215 |
| УСН-175П-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | пароподогрев | 4 | 210 |
| УСН-175П-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | пароподогрев | 6 | 220 |
| УСН-175Э-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | электрообогрев | 4 | 185 |
| УСН-175Э-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | электрообогрев | 6 | 215 |
| УСН-175Г-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | гидромонитор | 4 | 215 |
| УСН-175Г-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | гидромонитор | 6 | 225 |
| УСН-175ГП-04 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 260 |
| УСН-175ГП-06 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 280 |
| УСН-175ГЭ-04 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 225 |
| УСН-175ГЭ-06 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 250 |
| УСН-200-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | без опций | 4 | 195 |
| УСН-200-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | без опций | 6 | 210 |
| УСН-200П-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | пароподогрев | 4 | 220 |
| УСН-200П-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | пароподогрев | 6 | 240 |
| УСН-200Э-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | электрообогрев | 4 | 240 |
| УСН-200Э-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | электрообогрев | 6 | 240 |
| УСН-200Г-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | гидромонитор | 4 | 240 |
| УСН-200Г-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | гидромонитор | 6 | 240 |
| УСН-200ГП-04 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 240 |
| УСН-200ГП-06 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 240 |
| УСН-200ГЭ-04 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 240 |
| УСН-200ГЭ-06 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 240 |
