Сальник нажимной Ду 400 L 200 ТМ 93-09

Сальник нажимной для пропуска металлических или пластмассовых труб диаметром Дн 426 мм через стены сооружений и резервуаров.

Цена 17 365 ₽ с НДС

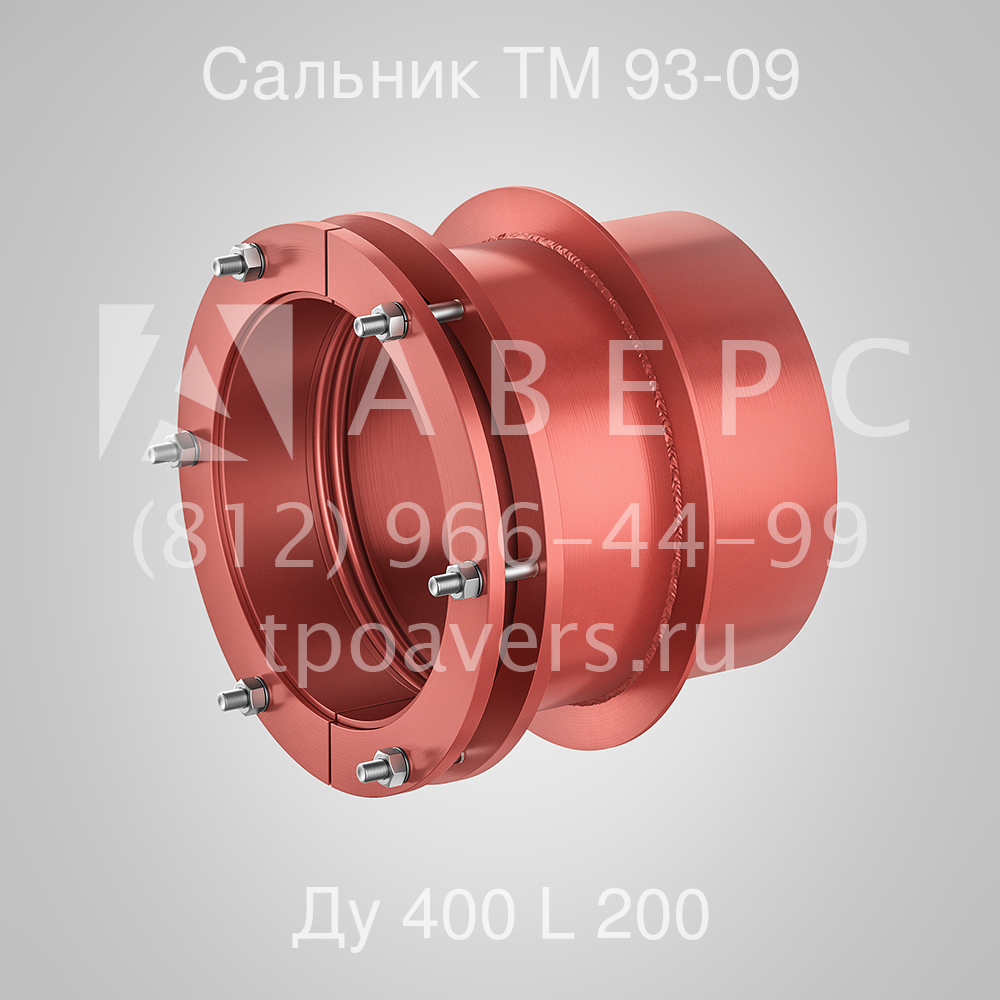

Сальник нажимной Ду 400 L 200 ТМ 93-09 - вид 1 Сальник нажимной Ду 400 L 200 ТМ 93-09 - вид 2 Сальник нажимной Ду 400 L 200 ТМ 93-09 - вид 3 Сальник нажимной Ду 400 L 200 ТМ 93-09 - вид 4

Основные технические характеристики:

  • Маркировка : ТМ 93-09
  • Условный диаметр : Ду 400
  • Диаметр пропускаемой трубы, мм : 426
  • Длина корпуса L, мм : 200
  • Покрытие : ГФ-021
  • Материал : ст20
  • Масса, кг : 49,0
100 out of 100 based on 24 user ratings
  • Заказ
  • Описание
  • Таблица подбора
  • Наши отгрузки

Для заказа сальника нажимного Ду 400 L 200 ТМ 93-09 необходимо отправить заявку на электронную почту info@tpoavers.ru указав в письме:

  1. Необходимое количество сальников;
  2. Место доставки и пожелания по логистике;
  3. Реквизиты компании-плательщика.

Для изготовления сальника применяется ст20 или ст35. Так же, используется защитное покрытие ГФ-021. По желанию заказчика, сталь и покрытие могут быть заменены.

Описание и область применения


Сальник нажимной Ду 400 L 200 ТМ 93-09 по серии 5.900-3 представляет собой сборную конструкцию, состоящую из двух конструктивных узлов: корпус сальника и две полугрундбуксы. На корпусе сальника нажимного располагается монтажный фланец со шпильками, который сопрягается с двумя полуфланцами на разрезной грундбуксе. Конструкция разрезной грундбуксы выполнена с функцией удобства ее монтажа, после того как через корпус сальника проложен трубопровод. Применение данной конструкции обеспечивает качественную герметизацию зазора между основным трубопроводом и корпусом нажимного сальника.



Сальниковая набивка нажимного сальника представляет собой плетеный канат, либо резиновое кольцо круглого сечения, которая устанавливается между опорным кольцом корпуса сальника и полукольцами разрезной грундбуксы. Уплотнение набивки выполняется путем притягивания разрезной грундбуксы к монтажному фланцу корпуса сальника.



Для правильного выбора сальника нажимного и оформления заказа, вам необходимо знать следующие параметры:



 - диаметр пропускаемого трубопровода Dу, мм;

 - толщина будущего, либо существующего стенового проема L, мм.

 - марка материала (ст.3, ст.20, 09Г2С, и т.д)



Примечание: Строительная длина (L, мм) сальника набивного, должна быть не меньше толщины стены. Рекомендуется производить свободный выступ торцов сальника на 10 мм от плоскости стенового сооружения с обеих сторон.



Монтаж сальника нажимного Ду 400 L 200 ТМ 93-09



Для монтажа сальника нажимного Ду 400 L 200 в перекрытии здания необходимо выполнить технологическое окно прямоугольного сечения, с постановкой дополнительной опалубки. После укладки основного бетона в стеновом сооружении и демонтажа опалубки, следующим этапом идет монтаж сальника нажимного в подготовленном технологическом проеме. Корпус набивного сальника устанавливается технологическом окне, выверяется и фиксируется к расположенной рядом арматуре, при помощи ручной дуговой сварки. Далее смонтировать дополнительную опалубку к существующему каркасу. После заливки опалубки бетоном и ее демонтажа, приступить к прокладке трубопровода. Полость между наружной стенкой трубопровода и внутренней стенкой сальника плотно набить герметизирующей набивкой.



Виды набивки для нажимных сальников 5.900-3



Набивка из лубяных волокон.

    - набивка с однослойным оплетением сердечника марок ЛП и ХБС диаметром сечения 14 мм, 16 мм, 20 мм ГОСТ 5152-84, пропитанная жировым антифрикционным составом, графитированная.



Уплотнительный резиновый шнур круглого сечения.

    - шнур резиновый марки 1М диаметром сечения 14 мм, 16 мм, 20 мм ГОСТ 6467-79

Скрутить нарезанную набивку в кольцо и установить в корпус сальника нажимного.

Таблица подбора


Модель Маркировка Условный диаметр Диаметр пропускаемой трубы, мм Длина корпуса L, мм Покрытие Материал Масса, кг
Сальник нажимной Ду 50 L 200 ТМ 93 ТМ 93 Ду 50 57 200 ГФ-021 ст20 8,0
Сальник нажимной Ду 80 L 200 ТМ 93-01 ТМ 93-01 Ду 80 89 200 ГФ-021 ст20 10,5
Сальник нажимной Ду 100 L 200 ТМ 93-02 ТМ 93-02 Ду 100 108 200 ГФ-021 ст20 11,5
Сальник нажимной Ду 125 L 200 ТМ 93-03 ТМ 93-03 Ду 125 133 200 ГФ-021 ст20 15,0
Сальник нажимной Ду 150 L 200 ТМ 93-04 ТМ 93-04 Ду 150 159 200 ГФ-021 ст20 17,5
Сальник нажимной Ду 200 L 200 ТМ 93-05 ТМ 93-05 Ду 200 219 200 ГФ-021 ст20 21,0
Сальник нажимной Ду 250 L 200 ТМ 93-06 ТМ 93-06 Ду 250 273 200 ГФ-021 ст20 29,0
Сальник нажимной Ду 300 L 200 ТМ 93-07 ТМ 93-07 Ду 300 325 200 ГФ-021 ст20 33,0
Сальник нажимной Ду 350 L 200 ТМ 93-08 ТМ 93-08 Ду 350 377 200 ГФ-021 ст20 38,5
Сальник нажимной Ду 400 L 200 ТМ 93-09 ТМ 93-09 Ду 400 426 200 ГФ-021 ст20 49,0
Сальник нажимной Ду 500 L 200 ТМ 93-10 ТМ 93-10 Ду 500 530 200 ГФ-021 ст20 70,5
Сальник нажимной Ду 600 L 200 ТМ 93-11 ТМ 93-11 Ду 600 630 200 ГФ-021 ст20 82,5
Сальник нажимной Ду 700 L 200 ТМ 93-12 ТМ 93-12 Ду 700 720 200 ГФ-021 ст20 93,0
Сальник нажимной Ду 800 L 200 ТМ 93-13 ТМ 93-13 Ду 800 820 200 ГФ-021 ст20 142,0
Сальник нажимной Ду 900 L 200 ТМ 93-14 ТМ 93-14 Ду 900 920 200 ГФ-021 ст20 158,0
Сальник нажимной Ду 1000 L 200 ТМ 93-15 ТМ 93-15 Ду 1000 1020 200 ГФ-021 ст20 193,0
Сальник нажимной Ду 1200 L 200 ТМ 93-16 ТМ 93-16 Ду 1200 1220 200 ГФ-021 ст20 229,0
Сальник нажимной Ду 1400 L 200 ТМ 93-17 ТМ 93-17 Ду 1400 1420 200 ГФ-021 ст20 263,0
