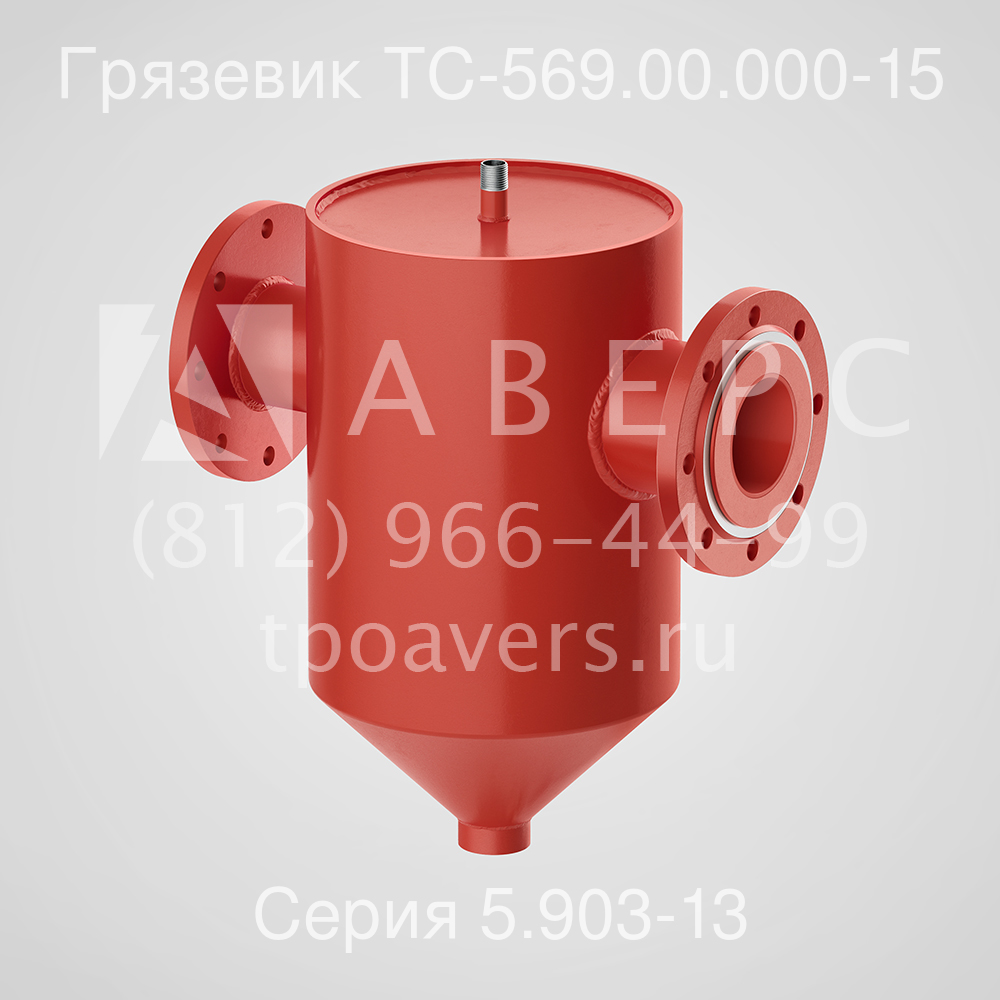

Грязевик абонентский ТС-569.00.000-15 Ду 200 Ру 1,6 МПа
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Чертеж
- Таблица подбора
- Наши отгрузки
Описание и область применения
Грязевики абонентские Ду 200 Ру 1,6 МПа ТС-569.00.000-15 Серия 5.903-13 Выпуск 5 предназначены для очистки воды от крупных и средних взвешенных частиц (окалины, грата, песка и других примесей) в системах водо- и теплоснабжения. Для более тонкой очистки воды, как правило, применяются магнитные фильтры ФМФ. Вода, пройдя через входной патрубок, попадает во внутреннюю полость корпуса, где ее скорость резко замедляется в связи с большим увеличением проходного сечения. Из-за падения скорости потока воды, взвешенные частицы — песок, ил оседают на дно. На выходе установлена крупноячеистая сетка из нержавеющей стали.
Грязевик абонентский Ду 200 Ру 1,6 МПа ТС-569.00.000-15 с диаметром патрубка на входе Дн 219 мм и рабочим давлением Ру 1,6 МПа.
Грязевик абонентский Ду 200 ТС-569.00.000-15 вертикальный фланцевый используется на электростанциях, в котельных, элеваторных узлах, тепловых вводах зданий и сооружений различного назначения. Грязевик устанавливается на линии трубопровода при помощи фланцевых соединений или под приварку. Установка и обвязка вертикального грязевика должна быть произведена таким образом, чтобы обеспечивалась возможность осмотра, ремонта, промывки. После установки грязевика необходимо произвести гидравлические испытания системы. После этого производится промывка линии.
В процессе эксплуатации требуется контролировать гидравлическое сопротивление грязевика по показаниям манометров (или дифференциального манометра) на линии трубопровода до и после грязевика. В случае превышения значения гидравлического сопротивления, указанного в паспорте, промывку грязевика от накопившихся отложений, путём открытия заглушки в нижней части грязевика. Периодически требуется удалять воздух через клапан, находящийся в верхней части грязевика.
Грязевик ТС-569.00.000-15 изготавливается из стали ст20. По желанию заказчика также возможно изготовление из стали марок 09Г2С и 12Х18Н10Т. В качестве защитного покрытия используется грунт ГФ-021. При необходимости возможно цинкование.
Грязевик ТС-569.00.000-15 (абонентский) не входит в перечень продукции подлежащей обязательной сертификации, предусмотренной Таможенным союзом ЕврАзЭС, а также требованиями действующих на настоящий момент технических регламентов Российской Федерации и Таможенного союза.
Грязевик абонентский ТС-569 Серия 5.903-13
.jpg)
|
Обозначение |
Ду, мм |
Ру, МПа |
Dk |
D1 |
D2 |
H |
L |
h |
Q, т/ч |
Масса, кг |
|
Грязевик ТС-569.00.000 |
40 |
2,5 |
159 |
45 |
57 |
310 |
390 |
230 |
6,4 |
17 |
|
Грязевик ТС-569.00.000-01 |
50 |
2,5 |
159 |
57 |
76 |
360 |
390 |
260 |
10 |
19 |
|
Грязевик ТС-569.00.000-02 |
65 |
2,5 |
219 |
76 |
89 |
440 |
470 |
310 |
19 |
30 |
|
Грязевик ТС-569.00.000-03 |
80 |
2,5 |
219 |
89 |
108 |
475 |
480 |
345 |
26 |
35 |
|
Грязевик ТС-569.00.000-04 |
100 |
2,5 |
325 |
108 |
133 |
580 |
600 |
420 |
40 |
69 |
|
Грязевик ТС-569.00.000-05 |
125 |
2,5 |
325 |
133 |
159 |
640 |
610 |
440 |
63 |
79 |
|
Грязевик ТС-569.00.000-06 |
150 |
2,5 |
426 |
159 |
219 |
825 |
730 |
520 |
90 |
104 |
|
Грязевик ТС-569.00.000-07 |
200 |
2,5 |
530 |
219 |
273 |
1 055 |
870 |
670 |
170 |
196 |
|
Грязевик ТС-569.00.000-08 |
40 |
1,6 |
159 |
45 |
57 |
310 |
390 |
230 |
6,4 |
15 |
|
Грязевик ТС-569.00.000-09 |
50 |
1,6 |
159 |
57 |
76 |
360 |
390 |
260 |
10 |
17 |
|
Грязевик ТС-569.00.000-10 |
65 |
1,6 |
219 |
76 |
89 |
440 |
470 |
310 |
19 |
29 |
|
Грязевик ТС-569.00.000-11 |
80 |
1,6 |
219 |
89 |
108 |
475 |
480 |
345 |
26 |
32 |
|
Грязевик ТС-569.00.000-12 |
100 |
1,6 |
325 |
108 |
133 |
580 |
600 |
420 |
40 |
63 |
|
Грязевик ТС-569.00.000-13 |
125 |
1,6 |
325 |
133 |
159 |
640 |
610 |
440 |
63 |
74 |
|
Грязевик ТС-569.00.000-14 |
150 |
1,6 |
426 |
159 |
219 |
825 |
730 |
520 |
90 |
116 |
|
Грязевик ТС-569.00.000-15 |
200 |
1,6 |
530 |
219 |
273 |
1 055 |
870 |
670 |
170 |
208 |
