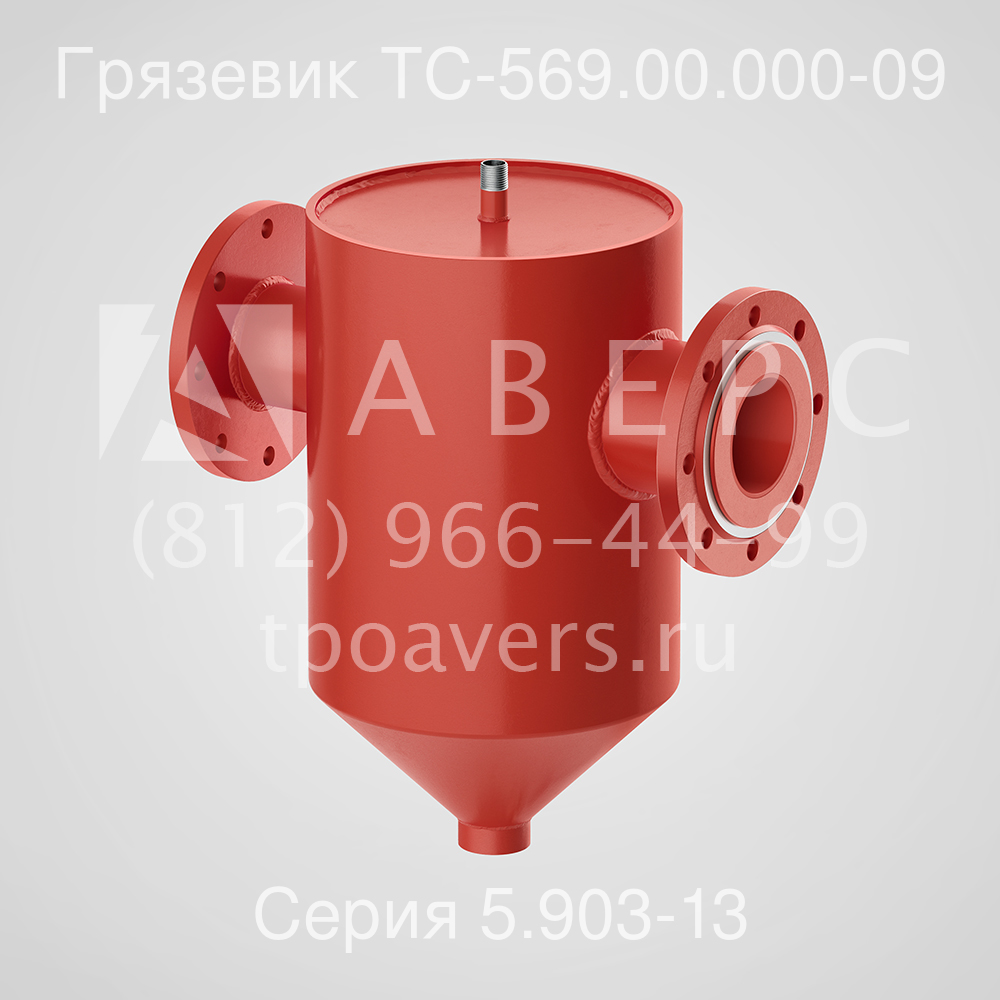

Грязевик абонентский ТС-569.00.000-09 Ду 50 Ру 1,6 МПа

Грязевики абонентские Ду 50 Ру 1,6 МПа ТС-569.00.000-09 Серия 5.903-13 Выпуск 5 предназначены для фильтрации или очистки от крупных и средних взвешенных частиц в трубопроводах водяных сетей. Устанавливаются в элеваторных узлах, тепловых вводах зданий различного назначения и котельных.

Грязевик абонентский ТС-569.00.000-09 Ду 50 Ру 1,6 МПа - вид 2

Грязевик абонентский ТС-569.00.000-09 Ду 50 Ру 1,6 МПа - вид 3

Грязевик абонентский ТС-569.00.000-09 Ду 50 Ру 1,6 МПа - вид 4

Основные технические характеристики:

Условный диаметр, Ду : 50
Рабочее давление Ру, МПа : 1,6
Диаметр корпуса, Dн мм : 159
Патрубок входа, Dн1 мм : 57
Патрубок выхода, Dн2 мм : 76
Высота грязевика, Н1 мм : 456
Производительность, т/ч : 10
Масса, кг : 19

Заказать Есть в наличии

Грязевик абонентский ТС-569 Серия 5.903-13. Паспорт. Руководство по эксплуатации

100 out of 100 based on 24 user ratings

Описание
Чертеж
Таблица подбора
Наши отгрузки

Описание и область применения

Грязевик абонентский Ду 50 Ру 1,6 МПа ТС-569.00.000-09 Серия 5.903-13 Выпуск 5 применяется на электростанциях, котельных, тепловых вводах сооружений, а также в элеваторных узлах зданий различного назначения. Грязевик абонентский Ду 50 Ру 1,6 МПа с диаметром патрубка на входе Дн 57 мм и рабочим давлением Ру 1,6 МПа. Грязевик абонентский - фильтрующий элемент трубопровода, предназначенный для своевременной очистки системы от загрязнений. Грязевик удаляет механические и химические примеси из сети трубопроводов. Обеспечивает стабильную работу коммуникационных систем без засоров и замены труб. Фильтр очищает циркулирующую жидкость от различных включений и примесей. Грязевик абонентский Ду 50 представляет собой узел расширения трубопровода с фильтрующим элементом внутри. Внутри осуществляется отсечение, выпадение в осадок и последующее накопление средних и крупных взвешенных частиц. Фланцевое соединение позволяет быстро и качественно произвести монтажные работы, при помощи ключей и крепежных элементов. Грязевик рассчитан на работу в высокотемпературной среде, поэтому широко используется при монтаже отопительных систем зданий и сооружений. Монтаж грязевиков, как правило, производят в местах ввода в здание или в тепловой пункт. Это наиболее целесообразно, поскольку лучше предотвратить попадание загрязнения в комплексную часть системы. Грязевик абонентский Ду 50 необходимо монтировать таким образом, чтобы обеспечивался свободный доступ для очистки и осмотра. Монтажные работы по установке грязевика начинают с проверки соответствия диаметра труб и фильтрующего элемента. После этого надежно закрепляют трубы на опорных элементах, для исключения динамических нагрузок на прибор во время работы системы. Соединение частей грязевика с трубопроводом производится при помощи закручивания крепежных болтов и последовательного соединения фланцев. В процессе эксплуатации требуется контролировать гидравлическое сопротивление грязевика по показаниям манометров (или дифференциального манометра) на линии трубопровода до и после грязевика. По мере накапливания грязи в поддоне грязевика и забивания сетки окалиной или другими взвешенными частицами, возрастает гидравлическое сопротивление аппарата. В случае превышения значения сопротивления, указанного в паспорте, необходимо отключить грязевик и произвести очистку его от накопившейся грязи и отложений, а также промыть сетку через штуцер (муфту) в нижней части корпуса. Грязевик абонентский ду 50 изготавливается из стали ст20. По желанию заказчика также возможно изготовление из стали марки 09Г2С или 12Х18Н10Т. В качестве защитного покрытия используется грунт ГФ-021. При необходимости возможно цинкование. Грязевик не входит в перечень продукции подлежащей обязательной сертификации, предусмотренной Таможенным союзом ЕврАзЭС, а также требованиями действующих на настоящий момент технических регламентов Российской Федерации и Таможенного союза.

Грязевик абонентский ТС-569 Серия 5.903-13

Обозначение	Ду, мм	Ру, МПа	Dk	D1	D2	H	L	h	Q, т/ч	Масса, кг
Грязевик ТС-569.00.000	40	2,5	159	45	57	310	390	230	6,4	17
Грязевик ТС-569.00.000-01	50	2,5	159	57	76	360	390	260	10	19
Грязевик ТС-569.00.000-02	65	2,5	219	76	89	440	470	310	19	30
Грязевик ТС-569.00.000-03	80	2,5	219	89	108	475	480	345	26	35
Грязевик ТС-569.00.000-04	100	2,5	325	108	133	580	600	420	40	69
Грязевик ТС-569.00.000-05	125	2,5	325	133	159	640	610	440	63	79
Грязевик ТС-569.00.000-06	150	2,5	426	159	219	825	730	520	90	104
Грязевик ТС-569.00.000-07	200	2,5	530	219	273	1 055	870	670	170	196
Грязевик ТС-569.00.000-08	40	1,6	159	45	57	310	390	230	6,4	15
Грязевик ТС-569.00.000-09	50	1,6	159	57	76	360	390	260	10	17
Грязевик ТС-569.00.000-10	65	1,6	219	76	89	440	470	310	19	29
Грязевик ТС-569.00.000-11	80	1,6	219	89	108	475	480	345	26	32
Грязевик ТС-569.00.000-12	100	1,6	325	108	133	580	600	420	40	63
Грязевик ТС-569.00.000-13	125	1,6	325	133	159	640	610	440	63	74
Грязевик ТС-569.00.000-14	150	1,6	426	159	219	825	730	520	90	116
Грязевик ТС-569.00.000-15	200	1,6	530	219	273	1 055	870	670	170	208

Таблица подбора

Модель	Условный диаметр, Ду	Рабочее давление Ру, МПа	Диаметр корпуса, Dн мм	Патрубок входа, Dн1 мм	Патрубок выхода, Dн2 мм	Высота грязевика, Н1 мм	Производительность, т/ч	Масса, кг
Грязевик абонентский ТС-569.00.000 Ду 40 Ру 2,5 МПа	40	2,5	159	45	57	406	6	17
Грязевик абонентский ТС-569.00.000-01 Ду 50 Ру 2,5 МПа	50	2,5	159	57	76	456	10	19
Грязевик абонентский ТС-569.00.000-02 Ду 65 Ру 2,5 МПа	65	2,5	219	76	89	534	18	30
Грязевик абонентский ТС-569.00.000-03 Ду 80 Ру 2,5 МПа	80	2,5	219	89	108	569	26	36
Грязевик абонентский ТС-569.00.000-04 Ду 100 Ру 2,5 МПа	100	2,5	325	108	133	662	40	69
Грязевик абонентский ТС-569.00.000-05 Ду 125 Ру 2,5 МПа	125	2,5	325	133	159	732	58	78
Грязевик абонентский ТС-569.00.000-06 Ду 150 Ру 2,5 МПа	150	2,5	426	159	219	933	89	118
Грязевик абонентский ТС-569.00.000-07 Ду 200 Ру 2,5 МПа	200	2,5	530	219	273	1168	159	266
Грязевик абонентский ТС-569.00.000-08 Ду 40 Ру 1,6 МПа	40	1,6	159	45	57	406	6	16
Грязевик абонентский ТС-569.00.000-09 Ду 50 Ру 1,6 МПа	50	1,6	159	57	76	456	10	19
Грязевик абонентский ТС-569.00.000-10 Ду 65 Ру 1,6 МПа	65	1,6	219	76	89	534	18	29
Грязевик абонентский ТС-569.00.000-11 Ду 80 Ру 1,6 МПа	80	1,6	219	89	108	569	26	33
Грязевик абонентский ТС-569.00.000-12 Ду 100 Ру 1,6 МПа	100	1,6	325	108	133	662	40	62
Грязевик абонентский ТС-569.00.000-13 Ду 125 Ру 1,6 МПа	125	1,6	325	133	159	732	58	70
Грязевик абонентский ТС-569.00.000-14 Ду 150 Ру 1,6 МПа	150	1,6	426	159	219	933	89	114
Грязевик абонентский ТС-569.00.000-15 Ду 200 Ру 1,6 МПа	200	1,6	530	219	273	1168	159	201
