Грязевик абонентский ТС-569.00.000-08 Ду 40 Ру 1,6 МПа

Грязевики абонентские Ду 40 Ру 1,6 МПа ТС-569.00.000-08 Серия 5.903-13 Выпуск 5 предназначены для фильтрации или очистки от крупных и средних взвешенных частиц в трубопроводах водяных сетей. Устанавливаются в элеваторных узлах, тепловых вводах зданий различного назначения и котельных.

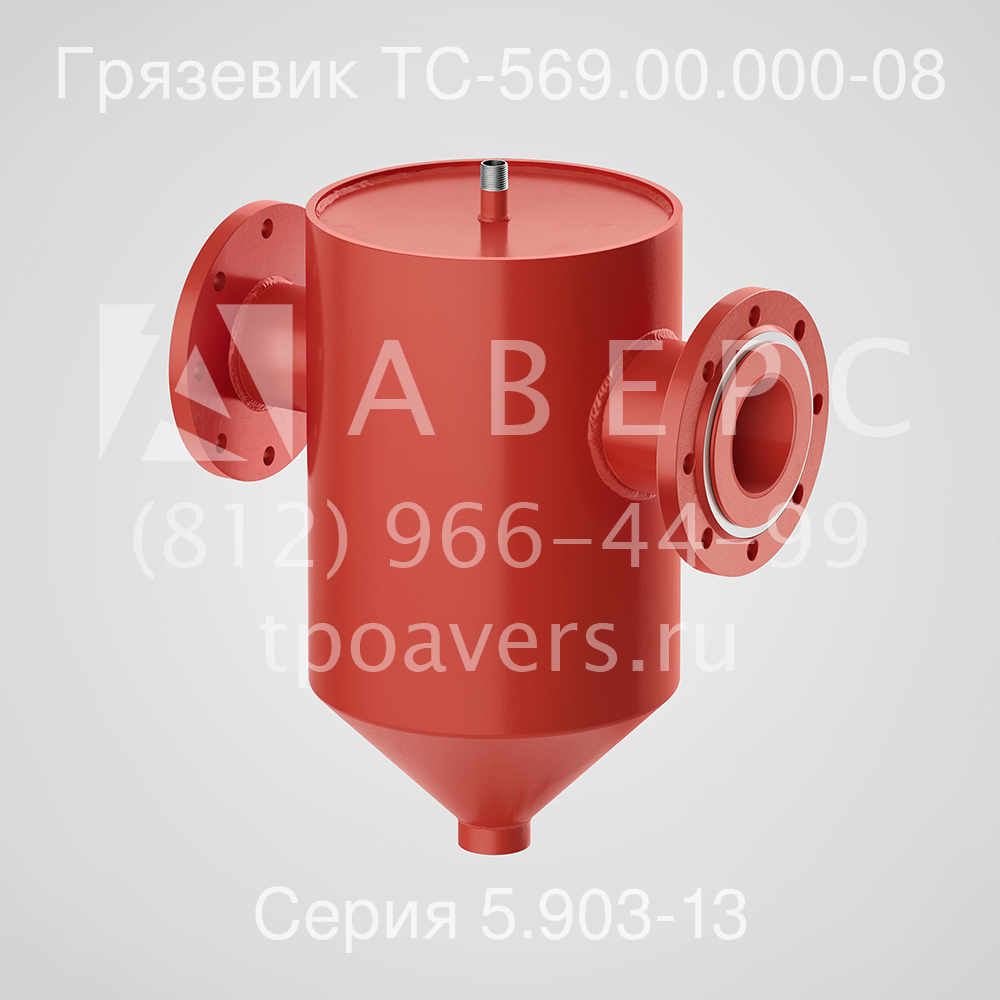

Грязевик абонентский ТС-569.00.000-08 Ду 40 Ру 1,6 МПа - вид 1 Грязевик абонентский ТС-569.00.000-08 Ду 40 Ру 1,6 МПа - вид 2 Грязевик абонентский ТС-569.00.000-08 Ду 40 Ру 1,6 МПа - вид 3 Грязевик абонентский ТС-569.00.000-08 Ду 40 Ру 1,6 МПа - вид 4

Основные технические характеристики:

  • Условный диаметр, Ду : 40
  • Рабочее давление Ру, МПа : 1,6
  • Диаметр корпуса, Dн мм : 159
  • Патрубок входа, Dн1 мм : 45
  • Патрубок выхода, Dн2 мм : 57
  • Высота грязевика, Н1 мм : 406
  • Производительность, т/ч : 6
  • Масса, кг : 16
100 out of 100 based on 24 user ratings
  • Описание
  • Чертеж
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Грязевики абонентские Ду 40 Ру 1,6 МПа ТС-569.00.000-08 Серия 5.903-13 Выпуск 5 предназначены для очищения теплоносителя от средних и крупных взвешенных частиц в системах горячего водоснабжения, отопления и теплоснабжения вентиляционного оборудования. Грязевики для систем отопления внешне представляют собой узел расширения трубопровода с фильтрацией воды специальной сеткой и изменением ее направления. Под сеткой осуществляется отсечение, выпадение в осадок и последующее накопление средних и крупных взвешенных частиц. Грязевик абонентский Ду 40 Ру 1,6 МПа с диаметром патрубка на входе Дн 45 мм и рабочим давлением Ру 1,6 МПа. Абонентские грязевики Ду 40 ТС-569 необходимо монтировать таким образом, чтобы обеспечивался свободный доступ для очистки и осмотра. В большинстве случаев их устанавливают на узлах управления ТП и вводах в здание. Конструкция и устройство фильтра предполагают наличие съемного патрубка или днища для удаления отфильтрованных фрагментов, а также крана для спуска воздуха и теплоносителя. Условие для нормального функционирования фильтра для очистки воды отопления – постепенное нарастание в нем гидравлического сопротивления по показателям приборов, находящихся до и после данного оборудования. Грязевик изготавливается из стали ст20. По желанию заказчика также возможно изготовление из стали марок 09Г2С и 12Х18Н10Т. В качестве защитного покрытия используется грунт ГФ-021. При необходимости возможно цинкование. Грязевик не входит в перечень продукции подлежащей обязательной сертификации, предусмотренной Таможенным союзом ЕврАзЭС, а также требованиями действующих на настоящий момент технических регламентов Российской Федерации и Таможенного союза.



Грязевик абонентский ТС-569 Серия 5.903-13



Обозначение

Ду, мм

Ру, МПа

Dk

D1

D2

H

L

h

Q, т/ч

Масса, кг

Грязевик ТС-569.00.000

40

2,5

159

45

57

310

390

230

6,4

17

Грязевик ТС-569.00.000-01

50

2,5

159

57

76

360

390

260

10

19

Грязевик ТС-569.00.000-02

65

2,5

219

76

89

440

470

310

19

30

Грязевик ТС-569.00.000-03

80

2,5

219

89

108

475

480

345

26

35

Грязевик ТС-569.00.000-04

100

2,5

325

108

133

580

600

420

40

69

Грязевик ТС-569.00.000-05

125

2,5

325

133

159

640

610

440

63

79

Грязевик ТС-569.00.000-06

150

2,5

426

159

219

825

730

520

90

104

Грязевик ТС-569.00.000-07

200

2,5

530

219

273

1 055

870

670

170

196

Грязевик ТС-569.00.000-08

40

1,6

159

45

57

310

390

230

6,4

15

Грязевик ТС-569.00.000-09

50

1,6

159

57

76

360

390

260

10

17

Грязевик ТС-569.00.000-10

65

1,6

219

76

89

440

470

310

19

29

Грязевик ТС-569.00.000-11

80

1,6

219

89

108

475

480

345

26

32

Грязевик ТС-569.00.000-12

100

1,6

325

108

133

580

600

420

40

63

Грязевик ТС-569.00.000-13

125

1,6

325

133

159

640

610

440

63

74

Грязевик ТС-569.00.000-14

150

1,6

426

159

219

825

730

520

90

116

Грязевик ТС-569.00.000-15

200

1,6

530

219

273

1 055

870

670

170

208

Таблица подбора


Модель Условный диаметр, Ду Рабочее давление Ру, МПа Диаметр корпуса, Dн мм Патрубок входа, Dн1 мм Патрубок выхода, Dн2 мм Высота грязевика, Н1 мм Производительность, т/ч Масса, кг
Грязевик абонентский ТС-569.00.000 Ду 40 Ру 2,5 МПа 40 2,5 159 45 57 406 6 17
Грязевик абонентский ТС-569.00.000-01 Ду 50 Ру 2,5 МПа 50 2,5 159 57 76 456 10 19
Грязевик абонентский ТС-569.00.000-02 Ду 65 Ру 2,5 МПа 65 2,5 219 76 89 534 18 30
Грязевик абонентский ТС-569.00.000-03 Ду 80 Ру 2,5 МПа 80 2,5 219 89 108 569 26 36
Грязевик абонентский ТС-569.00.000-04 Ду 100 Ру 2,5 МПа 100 2,5 325 108 133 662 40 69
Грязевик абонентский ТС-569.00.000-05 Ду 125 Ру 2,5 МПа 125 2,5 325 133 159 732 58 78
Грязевик абонентский ТС-569.00.000-06 Ду 150 Ру 2,5 МПа 150 2,5 426 159 219 933 89 118
Грязевик абонентский ТС-569.00.000-07 Ду 200 Ру 2,5 МПа 200 2,5 530 219 273 1168 159 266
Грязевик абонентский ТС-569.00.000-08 Ду 40 Ру 1,6 МПа 40 1,6 159 45 57 406 6 16
Грязевик абонентский ТС-569.00.000-09 Ду 50 Ру 1,6 МПа 50 1,6 159 57 76 456 10 19
Грязевик абонентский ТС-569.00.000-10 Ду 65 Ру 1,6 МПа 65 1,6 219 76 89 534 18 29
Грязевик абонентский ТС-569.00.000-11 Ду 80 Ру 1,6 МПа 80 1,6 219 89 108 569 26 33
Грязевик абонентский ТС-569.00.000-12 Ду 100 Ру 1,6 МПа 100 1,6 325 108 133 662 40 62
Грязевик абонентский ТС-569.00.000-13 Ду 125 Ру 1,6 МПа 125 1,6 325 133 159 732 58 70
Грязевик абонентский ТС-569.00.000-14 Ду 150 Ру 1,6 МПа 150 1,6 426 159 219 933 89 114
Грязевик абонентский ТС-569.00.000-15 Ду 200 Ру 1,6 МПа 200 1,6 530 219 273 1168 159 201
