Отборное устройство С16-200П 01 КЗ21215МР-015 ст20
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения

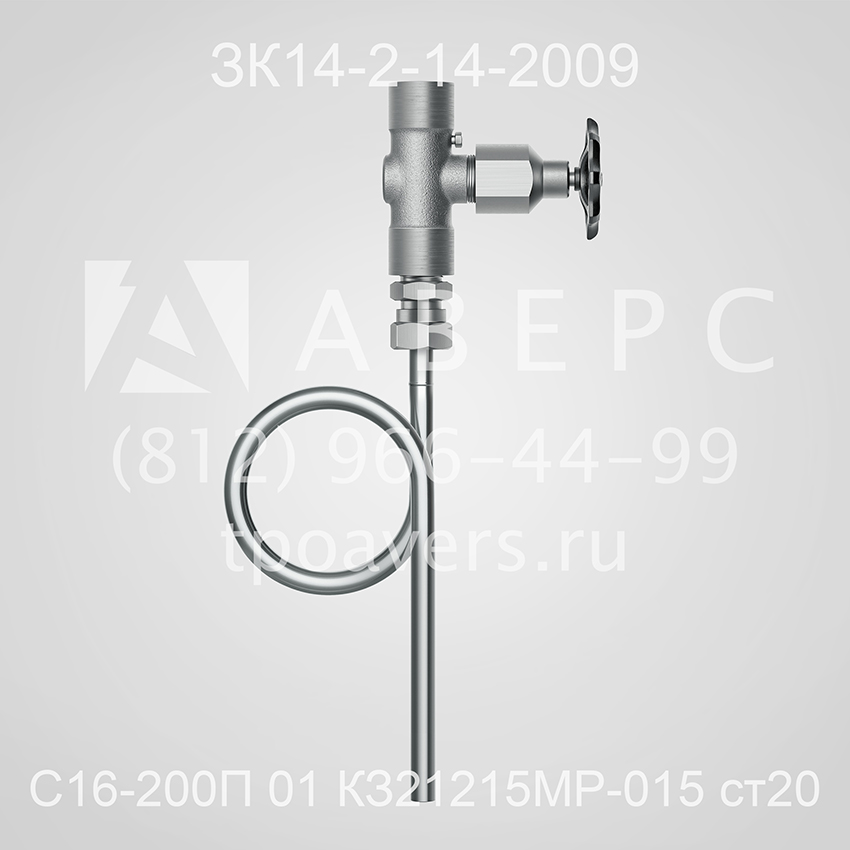

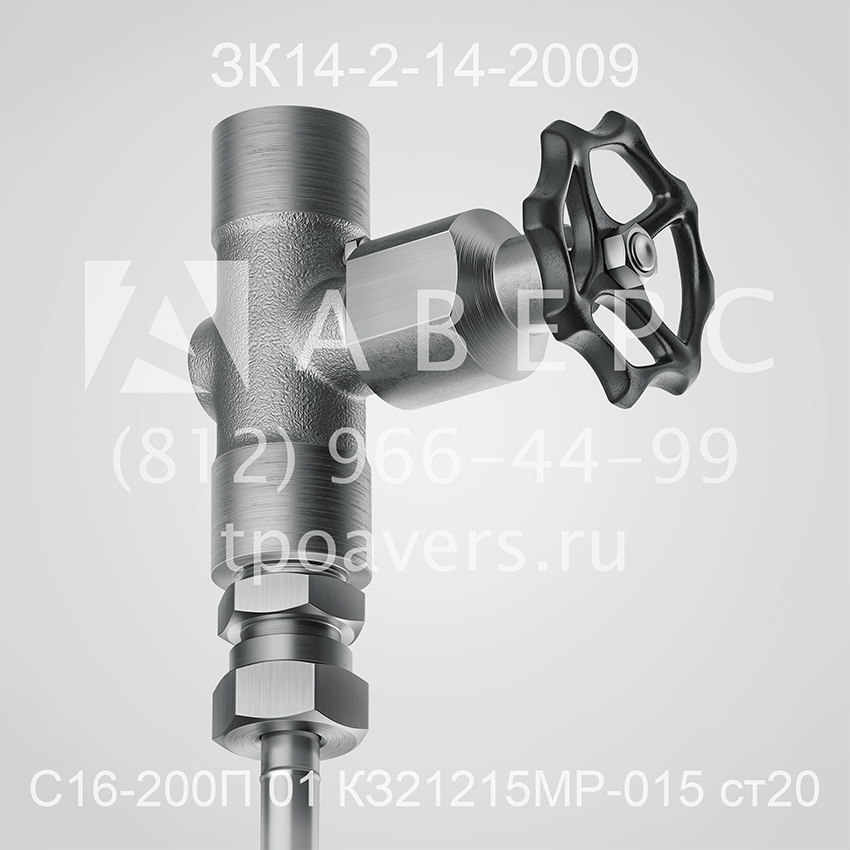

Отборное устройство давления прямое С16-200П 01 КЗ21215МР-015 ст20 ЗК14-2-14-2009 с муфтовым клапаном предназначено для установки рабочего манометра на технологическом трубопроводе или стенке аппарата.
Условное давление до 16 МПа (160 кг/см²) температура рабочей среды свыше 70°С.
Среда – неагрессивная.
Тип трубопровода – горизонтальный.
Сведения о входящих в состав отборного устройства деталях:
Тип запорного клапана - КЗ21215МР-015 PN 16,0 МПа Исп. A3B1C7D1E1F2G1,
Соединение НСВ14хМ20 ТУ 4218-014-01395839-96,
Труба цельнотянутая 14х2 L=700 мм,
Прокладка ПМ18х10 ТУ 36-1103-83.
Пример условного обозначения:
С16-200П 01 КЗ21215МР-015 ст20 ЗК14-2-14-2009 без укрепления отверстия.
Необходимость укрепления отверстия технологического трубопровода определяет технолог.
|
Обозначение закладной конструкции |
Давление, Мпа (кг/см²) |
Температура, °С |
Тип клапана |
Материалы, контактирующие со средой |
|
С16-200П 01 КЗ21215МР-015 ст20 |
16 (160) |
200 |
КЗ21215МР-015 PN 16,0 МПа Исп. A3B1C7D1E1F2G1 |
ст20, ст40 |
