Отборное устройство С10-150У КЗИС10 ст20

Описание и область применения

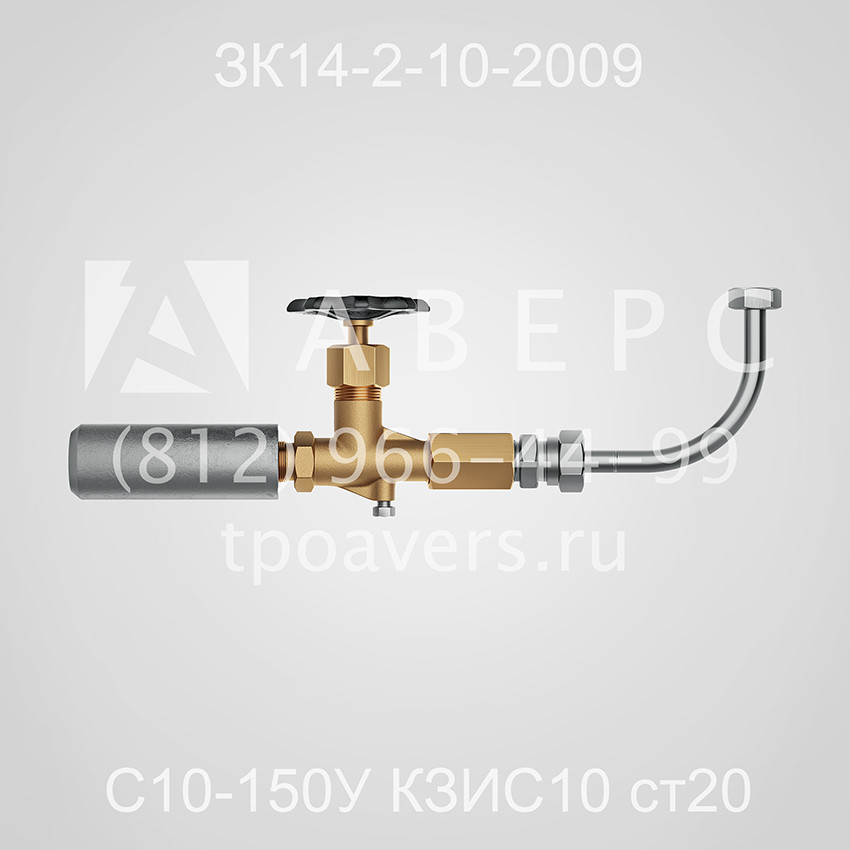

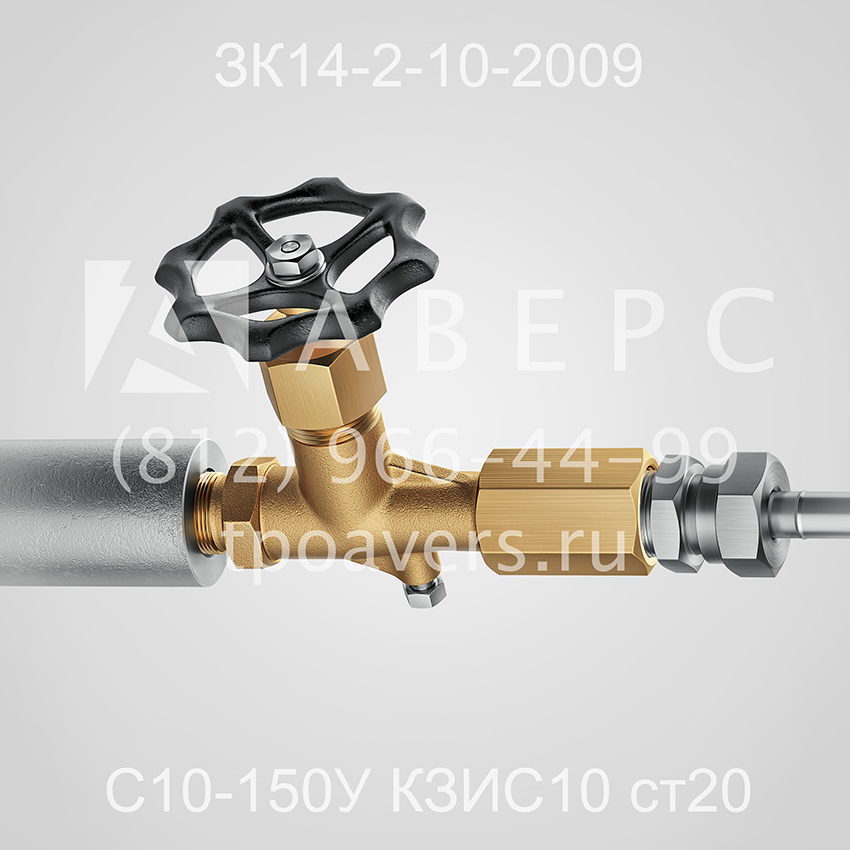

Отборное устройство давления угловое С10-150У КЗИС10 ст20 ЗК14-2-10-2009 со штуцерно-муфтовым клапаном предназначено для установки рабочего манометра на технологическом трубопроводе или стенке аппарата.

Условное давление до 10 МПа (100 кг/см²) температура рабочей среды до 70°С.

Среда – неагрессивная.

Тип трубопровода – вертикальный.

Сведения о входящих в состав отборного устройства деталях:

Тип запорного клапана – КЗИС10,

Бобышка БП02-М20х1,5-100 ст20 ТУ 4218-17416124-001-96,

Соединение НСН14хМ20 ТУ 4218-013-01395839-01,

Соединение НСВ14хМ20 ТУ 4218-013-01395839-01,

Труба цельнотянутая 14х2 L=180 мм,

Прокладка ПП18х10 ТУ 36-1103-83.

Пример условного обозначения:

С10-150У КЗИС10 ст20 ЗК14-2-10-2009 без укрепления отверстия.

Необходимость укрепления отверстия технологического трубопровода определяет технолог.
