Отборное устройство МК1,6-130П ВИЛН491712 002 ст20
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения

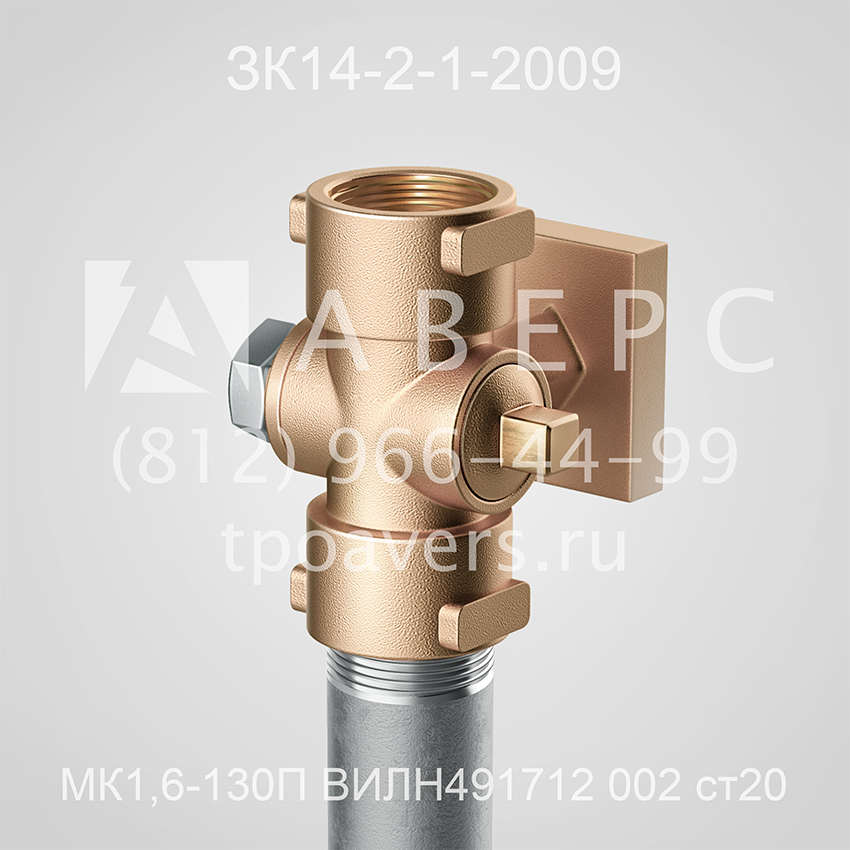

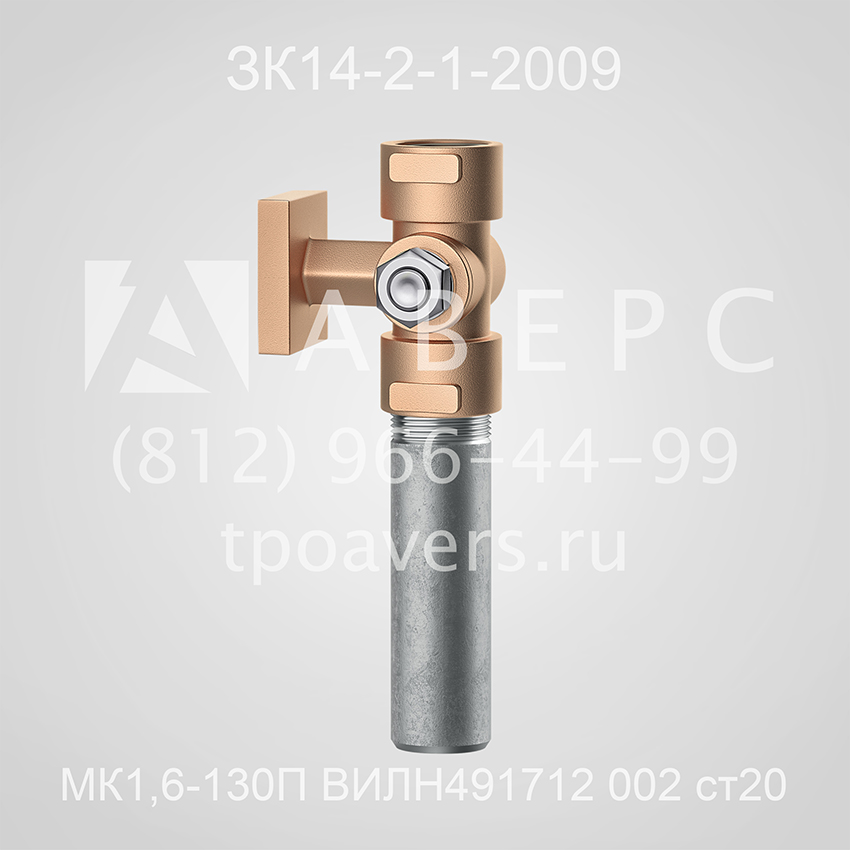

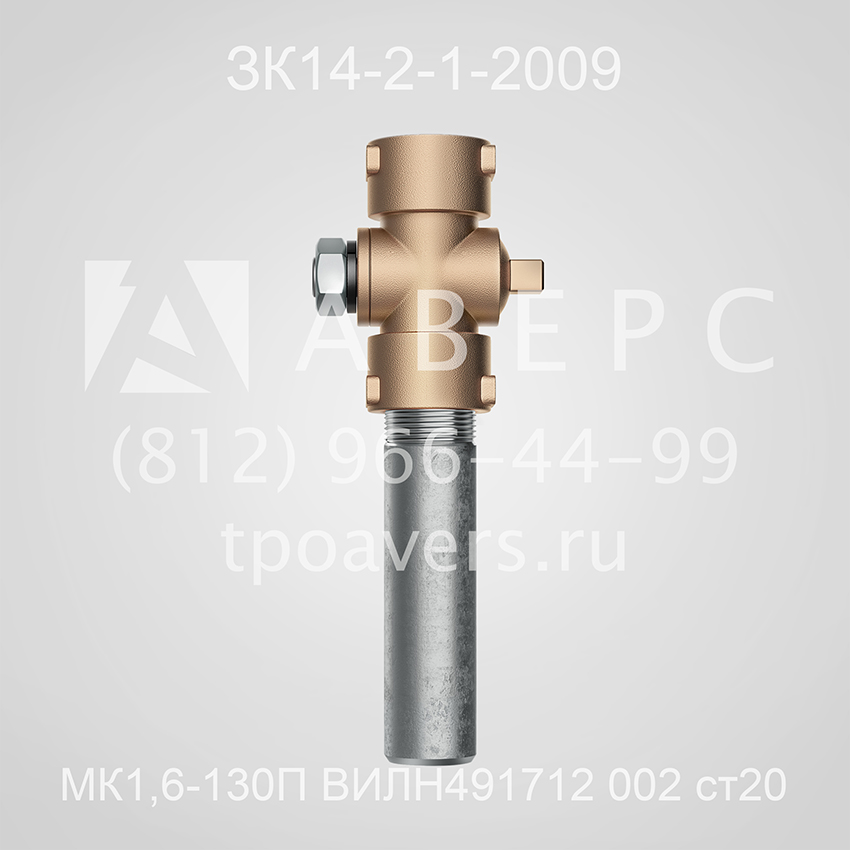

Отборное устройство давления прямое МК1,6-130П ВИЛН491712 002 ст20 ЗК14-2-1-2009 с муфтовым клапаном предназначено для установки рабочего и контрольного манометра на технологическом трубопроводе или стенке аппарата.
Условное давление Ру до 1,6 МПа (16 кг/см²), температура рабочей среды до 70°С.
Тип трубопровода – горизонтальный.
Среда – неагрессивная.
Сведения о входящих в состав отборного устройства деталях:
Тип запорного клапана - 11Б38бк (ВИЛН491712 002),
Штуцер Шц G1/2 ТУ 4218-014-01395839-96.
Пример условного обозначения:
МК1,6-130П ВИЛН491712 002 ст20 ЗК14-2-1-2009 без укрепления отверстия.
Необходимость укрепления отверстия технологического трубопровода определяет технолог.
|
Обозначение закладной конструкции |
Давление, Мпа (кг/см²) |
Температура, °С |
Тип клапана |
Материалы, контактирующие со средой |
|
МК1,6-130П ВИЛН491712 002 ст20 |
1,6 (16) |
70 |
11Б38бк (ВИЛН491712 002) |
Латунь, ст20 |
