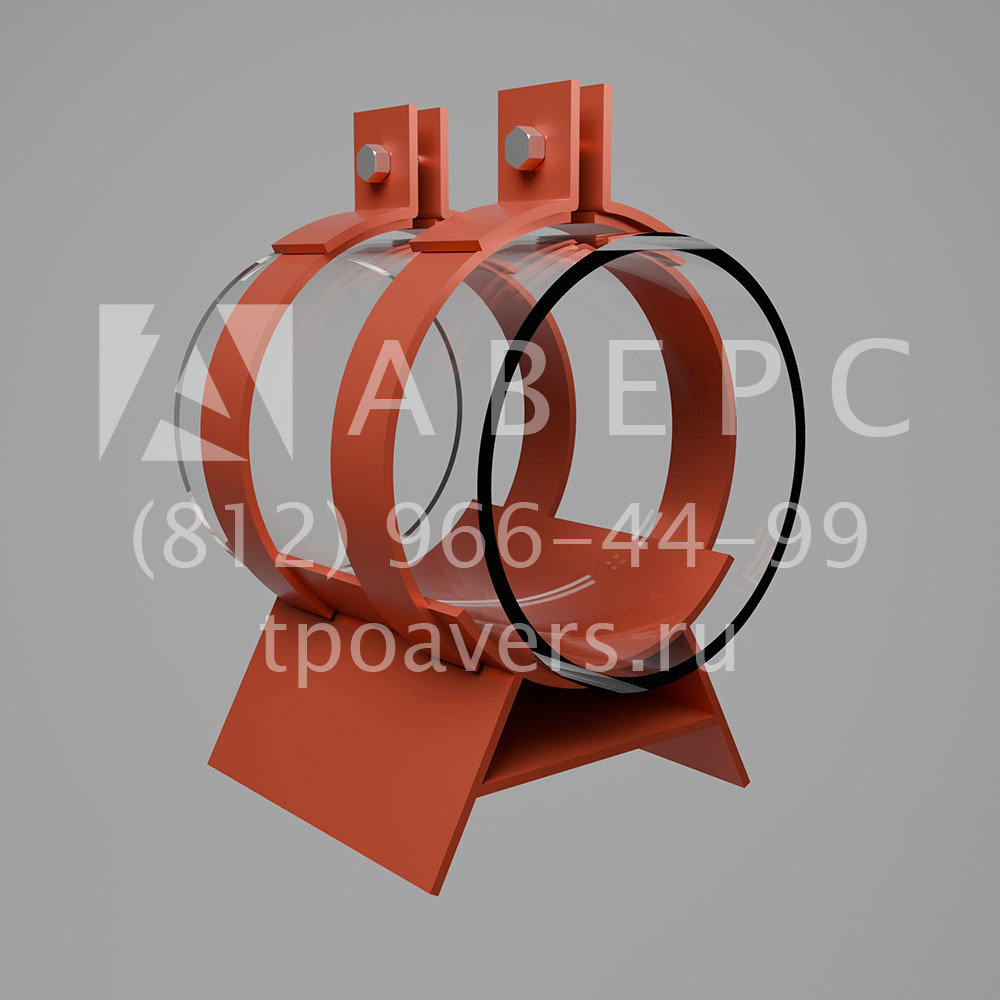

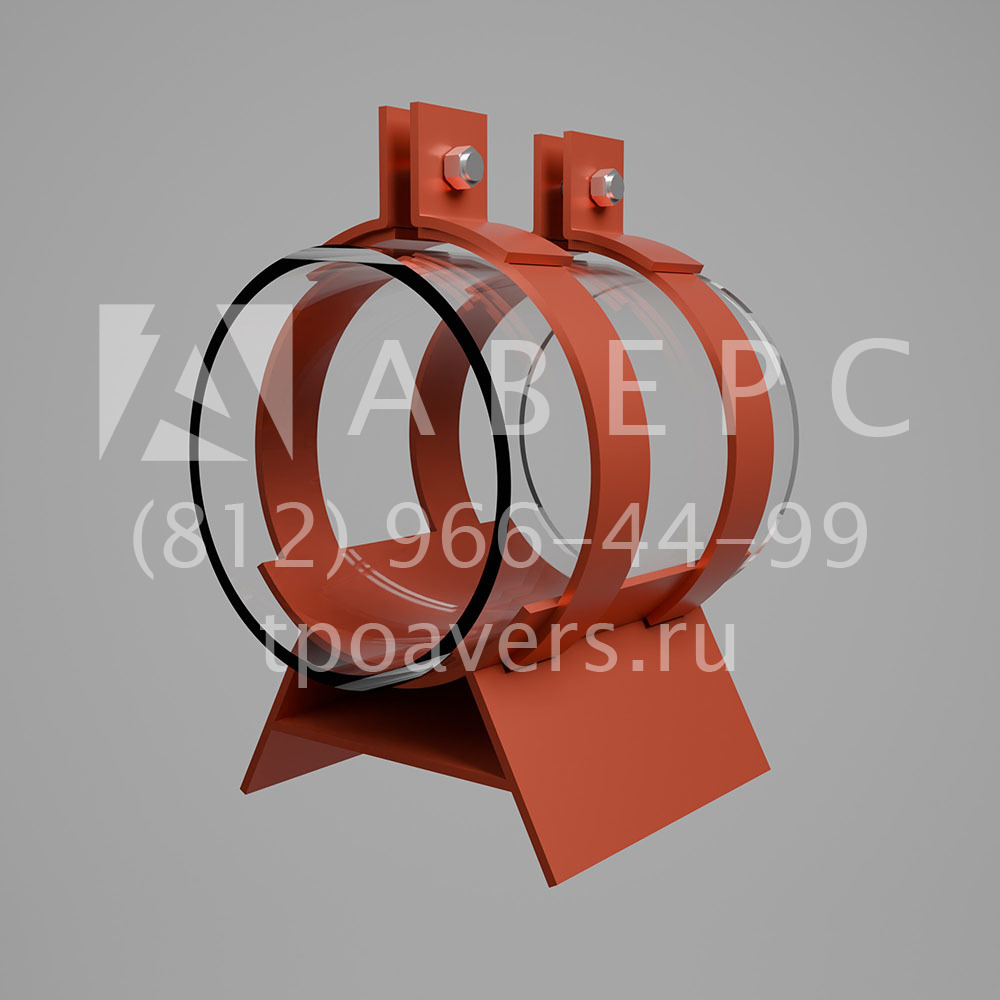

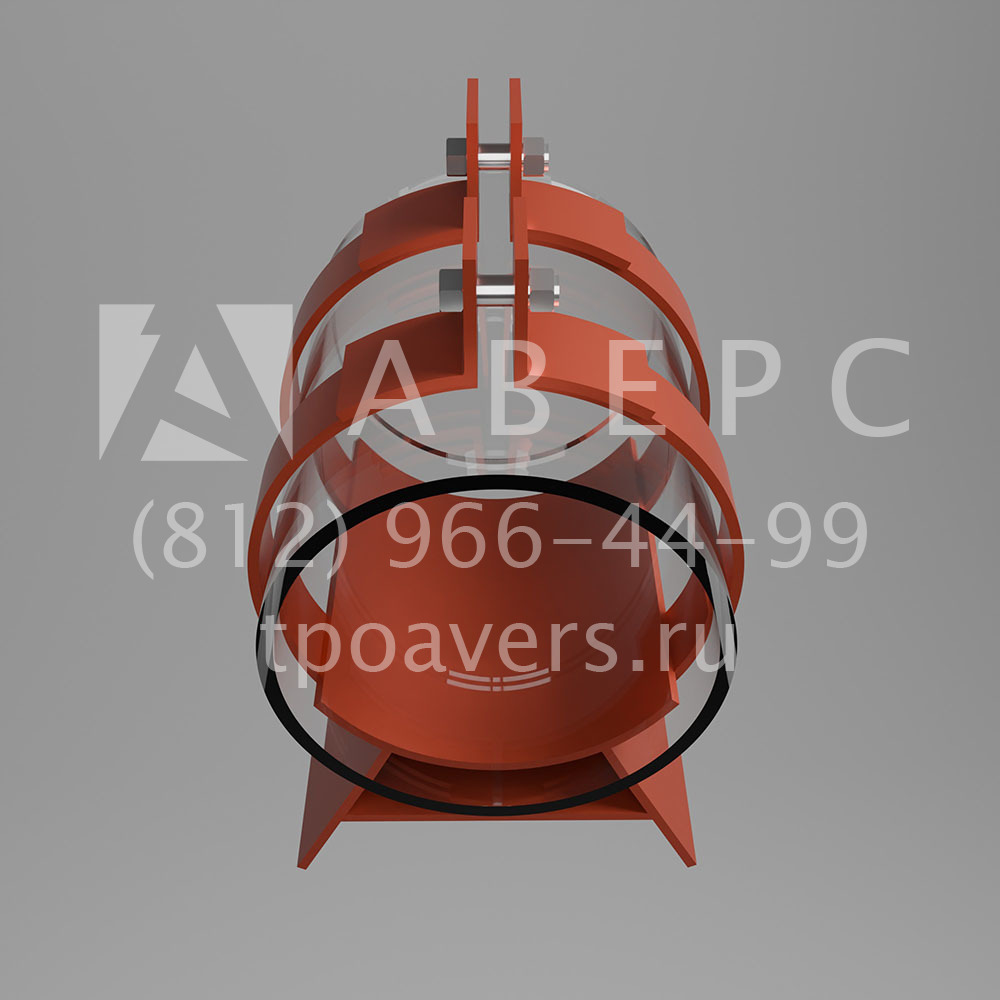

Скользящая опора в футляре ФСО1 133/250/426

Скользящая подкладная опора в футляре ФСО1 133/250/426 - хомутовые подкладные скользящие опоры в футляре, предназначенные для обеспечения безопасной работы трубопровода. Изготавливаются в соответствии с требованиями технического документа ТД 1-487-1997.00.000. Широко применяются при устройстве технологических систем. Позволяют предотвращать деформацию трубы в результате вибрации и температурных смещений. Отлично справляются со стабилизацией положения трубопровода.

Цена 1 410 ₽ с НДС

Скользящая подкладная опора в футляре ФСО1 133/250/426 Скользящая подкладная опора в футляре ФСО1 133/250/426 Скользящая подкладная опора в футляре ФСО1 133/250/426 Скользящая подкладная опора в футляре ФСО1 133/250/426

Основные технические характеристики:

  • Наименование : Скользящая опора в футляре
  • Документация : ТД 1-487-1997.00.000
  • Маркировка : ФСО1 133/250/426
  • Для трубы, Дн, мм : 133
  • Труба с ППУ, Дн, мм : 250
  • Футляр, Дн, мм : 426
  • Покрытие : ГФ-021
  • Масса, кг : 5,9
100 out of 100 based on 24 user ratings
  • Описание
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Скользящие подкладные опоры в футляре ФСО1 133/250/426 по серии 1-487-1997.01.000 применяют на прямолинейных участках трубопроводов. Футляром для такой прокладки является стальная труба, размеру футляра соответствует последнее значение. Данная опора предотвращает возможность соприкосновения трубы теплоносителя с футляром. Такие опоры часто применяются для бесканальной прокладки, где необходим футляр (места под дорожным полотном, в места для заезда тяжеловесного транспорта, на пешеходных зонах бесканальную прокладку можно осуществлять без футляра).

Прокладка труб в футлярах применяется под проездами, площадями, автомагистралями, при пересечение с трамвайными и железнодорожными путями, в районах с плотной застройкой, при большой насыщенности зоны прокладки подземными коммуникациями. Футляры устанавливаются на подготовленное и уплотненное песчаное основание, трубы укладываются и протаскиваются на скользящих хомутовых опорах. Перед протаскиванием труб в футляры опоры устанавливаются на трубопроводы без нарушения заводской изоляции. Футляром для такой прокладки является стальная труба, размеру футляра соответствует последнее значение.

Опоры ФСО1 133/250/426 - скользящая подкладная опора в футляре, предназначена для установки на прямолинейном участке трубопровода подземной прокладки для его фиксации на определенной высоте с возможностью продольного движения для компенсации температурного расширения или сжатия, а также вибрационных воздействий. Опоры ФСО1 защищают от повреждений теплоизоляционное покрытие трубопровода и обеспечивают продольное перемещение трубопровода от температурных деформаций и вибраций там, где оно предусмотрено проектом.

Опоры воспринимают только вертикальные нагрузки от массы теплотрасс. Кроме того опоры ФСО1 компенсируют различные технические недочеты проектирования и строительства теплотрасс. Для лучшей работы нередко снабжаются дополнительной защитой от коррозии и блуждающих токов. Опоры ФСО1 изготавливаются из горячекатаного листа, с помощью гильотинной резки и хомутов. Крепление держателей производится с помощью болтов и гаек, на готовую скользящую опору наносят защитное покрытие.

Таблица подбора


Модель Наименование Документация Маркировка Для трубы, Дн, мм Труба с ППУ, Дн, мм Футляр, Дн, мм Покрытие Масса, кг
Скользящая опора в футляре ФСО1 920/1100/1420 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 920/1100/1420 920 1100 1420 ГФ-021 50,2
Скользящая опора в футляре ФСО1 820/1000/1220 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 820/1000/1220 820 1000 1220 ГФ-021 38,6
Скользящая опора в футляре ФСО1 530/710/920 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 530/710/920 530 710 920 ГФ-021 24,1
Скользящая опора в футляре ФСО1 426/500/720 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 426/500/720 426 500 720 ГФ-021 18,9
Скользящая опора в футляре ФСО1 426/560/720 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 426/560/720 426 560 720 ГФ-021 18,95
Скользящая опора в футляре ФСО1 1020/1200/1420 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 1020/1200/1420 1020 1200 1420 ГФ-021 53,5
Скользящая опора в футляре ФСО1 630/800/1020 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 630/800/1020 630 800 1020 ГФ-021 28,9
Скользящая опора в футляре ФСО1 720/900/1220 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 720/900/1220 720 900 1220 ГФ-021 36,1
Скользящая опора в футляре ФСО1 426/630/820 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 426/630/820 426 630 820 ГФ-021 21,1
Скользящая опора в футляре ФСО1 530/630/820 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 530/630/820 530 630 820 ГФ-021 22,30
Скользящая опора в футляре ФСО1 57/125/325 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 57/125/325 57 125 325 ГФ-021 4,7
Скользящая опора в футляре ФСО1 57/140/325 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 57/140/325 57 140 325 ГФ-021 4,7
Скользящая опора в футляре ФСО1 76/140/325 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 76/140/325 76 140 325 ГФ-021 4,7
Скользящая опора в футляре ФСО1 76/160/377 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 76/160/377 76 160 377 ГФ-021 5,9
Скользящая опора в футляре ФСО1 89/160/377 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 89/160/377 89 160 377 ГФ-021 5,9
Скользящая опора в футляре ФСО1 89/180/377 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 89/180/377 89 180 377 ГФ-021 5,8
Скользящая опора в футляре ФСО1 108/180/377 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 108/180/377 108 180 377 ГФ-021 5,8
Скользящая опора в футляре ФСО1 108/200/377 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 108/200/377 108 200 377 ГФ-021 5,2
Скользящая опора в футляре ФСО1 108/250/377 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 108/250/377 108 250 377 ГФ-021 5,15
Скользящая опора в футляре ФСО1 133/200/426 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 133/200/426 133 200 426 ГФ-021 5,7
Скользящая опора в футляре ФСО1 133/225/426 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 133/225/426 133 225 426 ГФ-021 5,6
Скользящая опора в футляре ФСО1 133/250/426 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 133/250/426 133 250 426 ГФ-021 5,9
Скользящая опора в футляре ФСО1 159/250/426 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 159/250/426 159 250 426 ГФ-021 5,9
Скользящая опора в футляре ФСО1 159/315/426 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 159/315/426 159 315 426 ГФ-021 5,7
Скользящая опора в футляре ФСО1 219/315/530 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 219/315/530 219 315 530 ГФ-021 6,7
Скользящая опора в футляре ФСО1 219/400/530 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 219/400/530 219 400 530 ГФ-021 7,6
Скользящая опора в футляре ФСО1 273/400/530 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 273/400/530 273 400 530 ГФ-021 7,6
Скользящая опора в футляре ФСО1 325/400/630 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 325/400/630 325 400 630 ГФ-021 11,4
Скользящая опора в футляре ФСО1 325/450/630 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 325/450/630 325 450 630 ГФ-021 11,3
Скользящая опора в футляре ФСО1 325/500/630 Скользящая опора в футляре ТД 1-487-1997.00.000 ФСО1 325/500/630 325 500 630 ГФ-021 11,05
