Колонка управления задвижкой Ду 1000 по серии 3.901-13
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения
Колонка управления задвижкой Ду 1000 по серии 3.901-13 предназначена для дистанционного управления клиновыми задвижками, шиберными, шлюзовыми, фланцевыми и межфланцевыми затворами с ручным или электрическим приводом. Колонки могут применяться на сооружениях водоснабжения и канализации. Создана колонка управления задвижкой с целью повышения качества обслуживания запорной арматуры на трубопроводах подземного способа укладки. Трубопроводные изделия монтируются на бетонные перекрытия технических колодцев, состоят из наземной и подземной части.

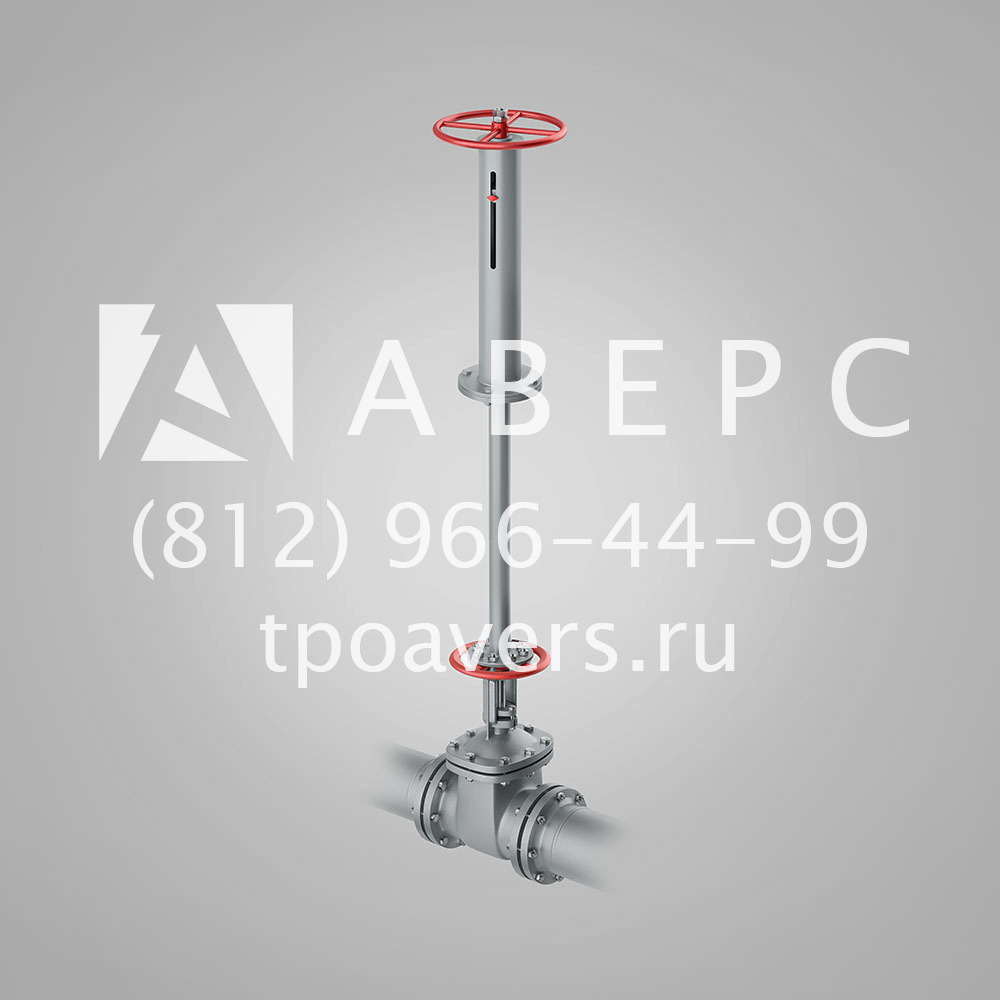

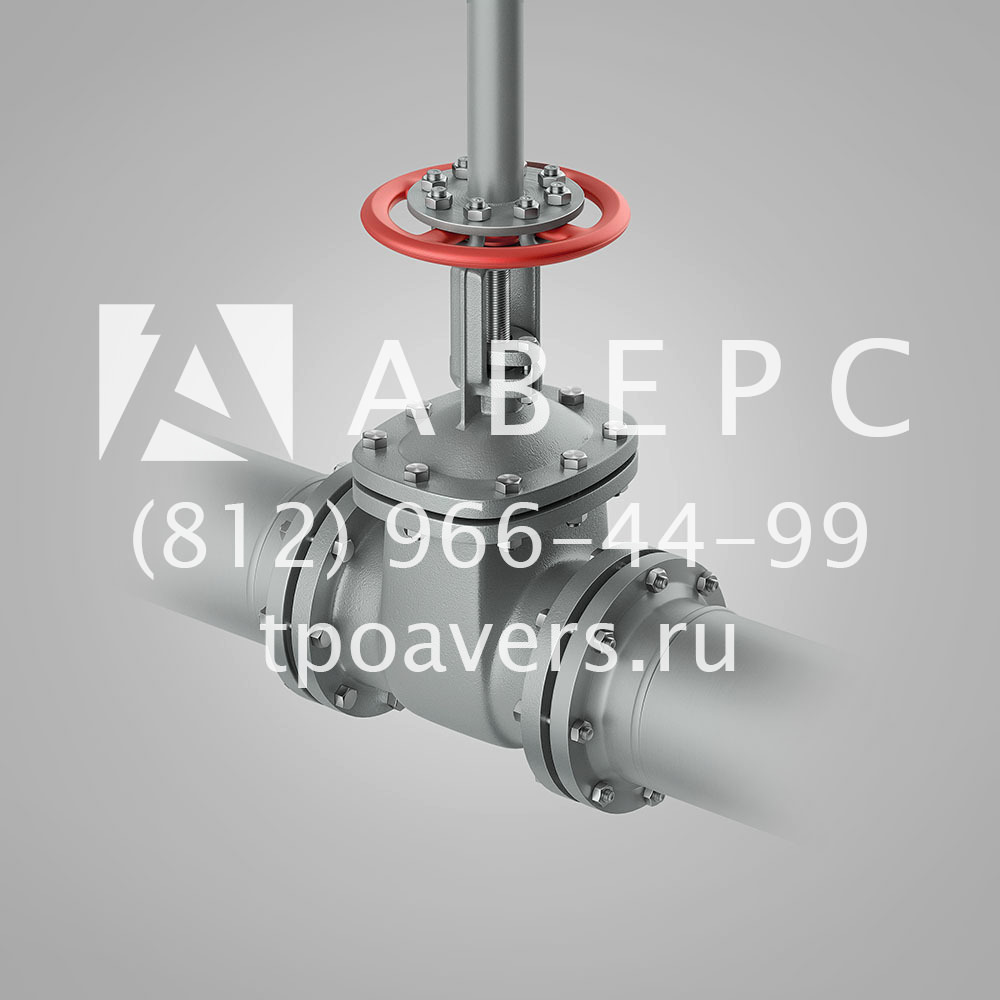

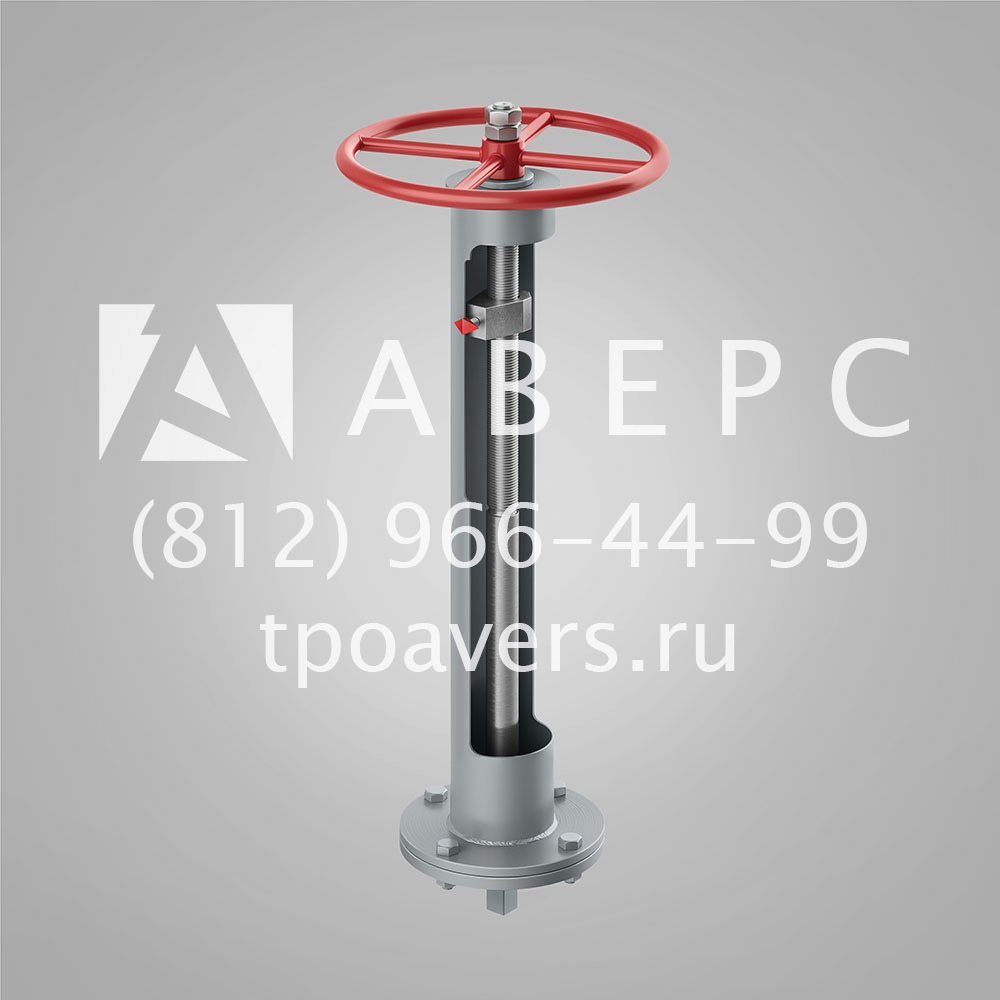

Областью использования колонок являются трубопроводы систем канализации, холодного и горячего водоснабжения. Ручное управление или электропривод выносится наружу, в надземный уровень. Вращение передается на шпиндель или штурвал запорной арматуры штангой сверху. Конструкция представляет собой полую стойку с фланцем/прокладкой, и валом внутри нее. В модификациях под электропривод стойка выполняет функцию подставки под силовую часть. Изготавливаются колонки управления задвижками из сортового трубного, круглого проката. Поставляются изделия в разобранном виде комплектом для сборки по месту эксплуатации. Окрашивание двумя слоями грунтовки и эмали производится после монтажа лакокрасочным составами ХС-010 и ХС-710 серого цвета согласно ГОСТ 9355, соответственно. Вариант климатического исполнения ХЛ-1 выполнен из кремнемарганцовистой теплостойкой криогенной стали 09Г2С. Для умеренного климата используется исполнение У-1 из углеродистой качественной конструкционной стали 20. В целях снижения себестоимости колонки управления производят из унифицированных сборочных единиц, комплектуют стандартными изделиями – подшипник упорный, кольцо уплотнительное, шпильки, шайбы, гайки, болты. Колонка управления разработана для увеличения качества обслуживания запорной арматуры в трубопроводах подземного способа прокладки. Электрические приводы наружного способа установки в обязательном порядке укрываются кожухом для защиты от солнечного ультрафиолета и атмосферных осадков.
Целевым назначением колонки управления задвижкой является повышение степени комфортности обслуживания подземных трубопроводов, запорная арматура которых физически расположена в колодцах. Элементы управления выносятся на поверхность для ручного открывания/закрывания задвижек или установки на них электрических двигателей, редукторов. Шесть выпусков (4 для КУ с электроприводом, 2 для колонок с ручным управлением) серии 3.901-13 типового альбома конструкций разработаны специально для зданий/сооружений водопровода ХВС, ГВС, наружной канализации населенных пунктов, предприятий.
Таблица подбора
| Модель | Наименование | Документация | Модель | Привод | Материал, сталь | Покрытие |
|---|---|---|---|---|---|---|
| Колонки управления задвижкой Серия 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 - Ду 1200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 100 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 125 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 125 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 150 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 150 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 200 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 250 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 250 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 300 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 300 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 350 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 350 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 400 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 400 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 500 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 500 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 600 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 600 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 800 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 800 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 1000 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 1000 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 1200 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 1200 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 - Ду 1200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой ручная по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 - Ду 1200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с ручным приводом серия 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 - Ду 1200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой ручная Ду 100 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой ручная Ду 125 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 125 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой ручная Ду 150 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 150 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой ручная Ду 200 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой ручная Ду 250 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 250 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 300 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 300 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 350 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 350 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 400 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 400 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 500 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 500 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 600 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 600 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 800 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 800 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 1000 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 1000 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 1200 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 1200 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 100 с ручным приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 125 с ручным приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 125 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 150 с ручным приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 150 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 200 с ручным приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 250 с ручным приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 250 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 300 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 300 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 350 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 350 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 400 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 400 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 500 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 500 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 600 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 600 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 800 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 800 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 1000 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 1000 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 1200 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 1200 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с ручным приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 - Ду 250 | ручной | ст20, 09Г2С | ГФ-021 |
