Колонка управления задвижкой

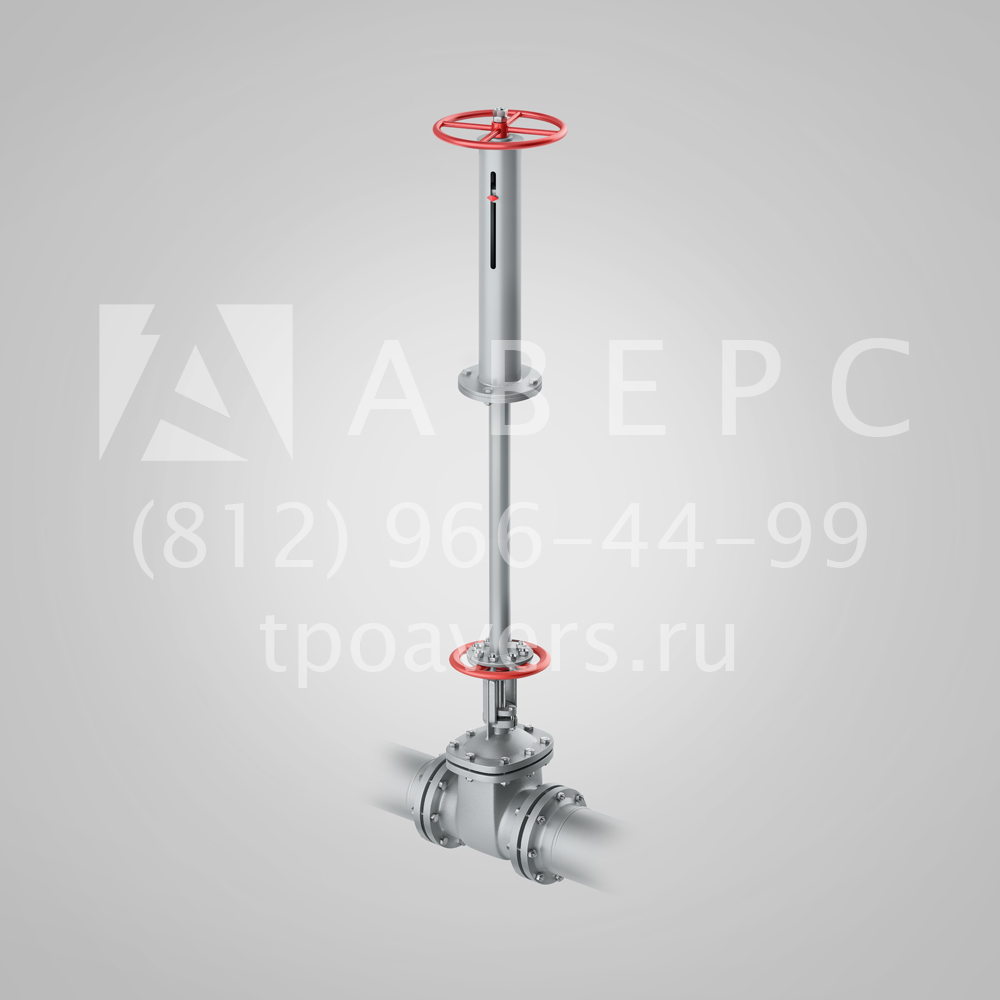

Описание и назначение. Колонка управления задвижкой – это механическое устройство, предназначенное для управления задвижками находящимся в колодцах и подземных камерах. Колонка управления представляет собой металлическую установку, с валом внутри и штурвалом для управления сверху. Также, возможно добавления удлинителя, на который устанавливается колонка управления. Штурвал под воздействием усилий приводит в движение вал колонки, который в свою очередь передает крутящий момент на штангу, а та в свою очередь начинает вращать штурвал задвижки. Обыкновенно, колонка управления и задвижка соосны, что значит, что колонка управления находиться строго над задвижкой. Но возможны ситуации, где эта соосность нарушена. В таких случаях используется специальное шарнирное соединение, которое без потерь передает крутящий момент на штурвал задвижки. На корпусе колонки имеется указатель, отображающий положение задвижки (открыто/закрыто). При необходимости удаленного управление колонкой, в качестве механизма управления устанавливается электропривод. В зависимости от диаметра задвижки, варьируется диаметр штурвала и мощность электропривода. Колонку можно расположить абсолютно на любой высоте от задвижки. Для их сообщения используется удлинитель и штанга. Колонка является незаменимым элементом для управления задвижками. Это наилучшее инженерное решение для задач, которые стоят перед проектантами. В зависимости от региона использования, можно выбрать разную сталь для изготовления.

Область применения. Колонки управления задвижками применяются повсеместно. Всюду, где имеется трубопровод, имеются и задвижки для перекрытия и регулирования потока внутри. А раз применяются задвижки, значит, в местах, где трубопровод проходит ниже уровня земли, нужны обязательно колонки для управления задвижками. Все крупные промышленные предприятия, ТЭЦ, тепломагистрали, все применяют в своей работе данное вспомогательное оборудование. География использования колонок управления также очень широка. От южный областей, до северных широт, от западной до восточной части страны. Всюду, где проложен трубопровод, всюду используются колонки управления задвижками. Обыкновенно, трубопровод на поверхности находиться только вблизи предприятия или непосредственно внутри промышленного комплекса. А основная часть трубопровода находиться в канализационной системе. Именно в таких местах и нужна возможность удаленного управления задвижками. Под эту задачу колонка управления подходит идеально.

Документация. Колонки управления задвижкой это серийное изделие. Еще 1979 году СОЮЗВОДОКАНАЛПРОЕКТ разработал технический альбом «Серия 3.901-13» по выпуску колонок управления задвижками. С тех пор, это техническая документация остается главным документом для производства этой продукции. Разные производители, со временем, несколько усовершенствовали конструкцию прошлого века, и оформили на колонки свои технические условия ТУ. Теперь, у каждого крупного завода, изготавливающего данную продукцию свое обозначение, которое используется в проектных документациях, где закладывается институтами в новые объекты. Серия 3.901-13 включает в себя пять выпусков. Выпуск 1. «Колонка управления задвижками Ду 100-150 мм с электрическим приводом Типа А». Выпуск 2. «Колонка управления задвижками Ду 200-400 мм с электрическим приводом Типа Б». Выпуск 3. «Колонка управления задвижками Ду 500-1000 мм с электрическим приводом Типа В». Выпуск 4. «Колонка управления задвижками Ду 800-1200 мм с электрическим приводом Типа Г». Выпуск 5. «Колонка управления задвижками Ду 100-250 мм с ручным приводом». Выпуск 6. «Колонка управления задвижками Ду 300-400 мм с ручным приводом».

Оформление заказа. Оформить заявку на колонку управления можно у нас на сайте. Для получения коммерческого предложения вам необходимо отправить перечень необходимой продукции и ваши реквизиты. Если у наших технологов возникнут вопросы, мы отправим вам опросный лист. Заявки обрабатываются в течение одного рабочего дня. После получения КП и согласования цены мы подготавливаем договор и спецификацию на поставку. Для оформления заказа вам необходимо предоставить данные по диаметру задвижки, глубине заложения трубопровода и сталь изготовления. Коммерческое предложение действует одну неделю с момента выставления.

Изготовление. Благодаря многолетнему опыту работы, у нас сформировался штат профессиональных сотрудников и собственные инженерные наработки. Благодаря собственным производственным и складским мощностям, мы можем выполнить любой объем заказа в рамках одного месяца. После подписания договора и спецификации на поставку, наши специалисты подготавливают техническую документацию на колонки управления. На данном этапе возможно внесение некоторых корректировок и согласование иных технических моментов. После утверждения заказчиком чертежей, мы приступаем к производству колонок управления. Корпус трубы изготавливается из качественного сортового трубного, круглого проката. Вал, штурвал, удлинитель, штанга, также изготавливаются из сертифицированного металла наилучшего качества. Продукция может быть изготовлена из нескольких видов сталей, на выбор потребителя: так для умеренного климата используются по умолчанию сталь 20, сталь 3, сталь 45; для широт с холодным климатом используются обыкновенно сталь 09Г2С; при использовании оборудования в условиях агрессивной среды, предлагается сталь 12Х18Н10Т. После того как продукция готова, все изделия покрываются специальным эмалированным защитным составом. Благодаря защитному покрытию срок эксплуатации изделий увеличивается многократно. На корпусе колонки вырезается технологическое отверстие, в котором происходит перемещение по вертикали индикатора состояния задвижки. В зависимости от потребностей проекта, на колонку управления устанавливается один из видов привода. На выбор предлагается два варианта: для ручного привода предоставляется Г-образный ключ, штурвал управления или редуктор с маховиком. Второй вариант – установка электропривода, в зависимости от диаметра трубопровода и задвижки устанавливаются привода разной мощности и класса защиты. Наша продукция отвечает наивысшим стандартам качества.

Документы о качестве. На всю изготовленную продукцию предоставляется полный пакет разрешительных документов, в том числе документы о качестве продукции. В пакет документов также входят паспорта на все произведенные изделия и сертификаты на весь использованный при изготовлении металл. Также на продукцию предоставляется сертификат качества. Вся продукция отгружается с полным комплектом бухгалтерских документов. Также документы дублируются через систему электронного документооборота. В случае утери паспортов или бухгалтерских документов наши специалисты отправят дубликаты на указанный вами адрес. Каждому паспорту присваивается свой уникальный номер и на документ наносится голограмма с логотипом предприятия. На каждой единице изделия монтируется шильдик с указанием производителя и основных технических характеристик изделия.

Гарантийный срок. На всю продукцию предоставляется гарантия. Срок гарантии – 12 месяцев с момента ввода продукции в эксплуатацию, но не больше 24 месяцев с момента получения товара. В случае наступления гарантийного случая, что подразумевает: производственный брак, или выход оборудования из строя, не по вине нарушения правил эксплуатации – наши специалисты бесплатно проведут все необходимые работы по устранению неполадок и возвращению оборудования в рабочее состояние.

Отгрузка и доставка. После того как продукция готова к отгрузке, изделия упаковывают плотной пленкой и грузят на нужное количество поддонов. Всё надежно крепится и фиксируется, таким образом, чтобы нанесенное защитное покрытие не повредилось во время транспортировки. Среди вариантов доставки продукции до адресата выбирается наиболее эффективный и экономичный. Если базис поставки находится вблизи от нашего производства, на расстоянии не более 100 км, то мы можем доставить продукцию собственным автотранспортом. Если клиент из другого региона, то мы можем бесплатно доставить продукцию до терминала отправления транспортной компании. Транспортная компания доставит груз своим транспортом до города получателя и выставит счет на безналичный расчет непосредственно заказчику. Возможен также вариант, при котором клиент отправляет собственный автотранспорт за продукцией. Доставка продукции транспортной компанией осуществляется в срок от 2 до 7 рабочих дней. Возможность доставки продукции в любой город страны. Также, мы производим отгрузку в страны Прибалтики и СНГ.

Монтаж и эксплуатация. После того как продукция произведена и доставлена на объект, производится монтаж продукции. Важно отметить, что монтаж должен производиться специалистами и аккредитованными организациями. В случае возникновения вопросов или сложностей при монтаже колонок управления, наши специалисты готовы осуществить шефмонтаж и пусконаладочные работы, по предварительной договоренности. При монтаже важно соблюсти вертикальную соосность самой задвижки и колонки управления, располагающейся над ней. На перекрытие, которое находиться на поверхности устанавливается колонка управления. Крепление производится при помощи крепежных элементов. Монтируется колонка к бетонной плите или к металлической перегородке. При необходимости можно дополнительно приобрести закладную конструкцию и установить ее при заливке перекрытия. В таком случае колонка управления крепиться к заранее приготовленной закладной конструкции. В основании колонки установлен фланец с отверстиями, через которые колонка соединяется с монолитом перекрытия, или с закладной конструкцией, или с удлинителем. После того как колонка смонтирована, происходит монтаж остальной конструкции. Если при монтаже не использовался удлинитель, то на этом этапе происходит монтаж штанги. Штанга крепиться к валу колонки с одной стороны, и к штурвалу задвижки с другой стороны. Крепление к штурвалу происходит за счет фланца на торце штанги и специальных U-образных скоб. Предварительно, нужно колонку и задвижку перевести в положение «закрыто». После того как конструкция собрана, можно произвести пробное открытие с целью проверки надёжности сборки и работоспособности оборудования.
