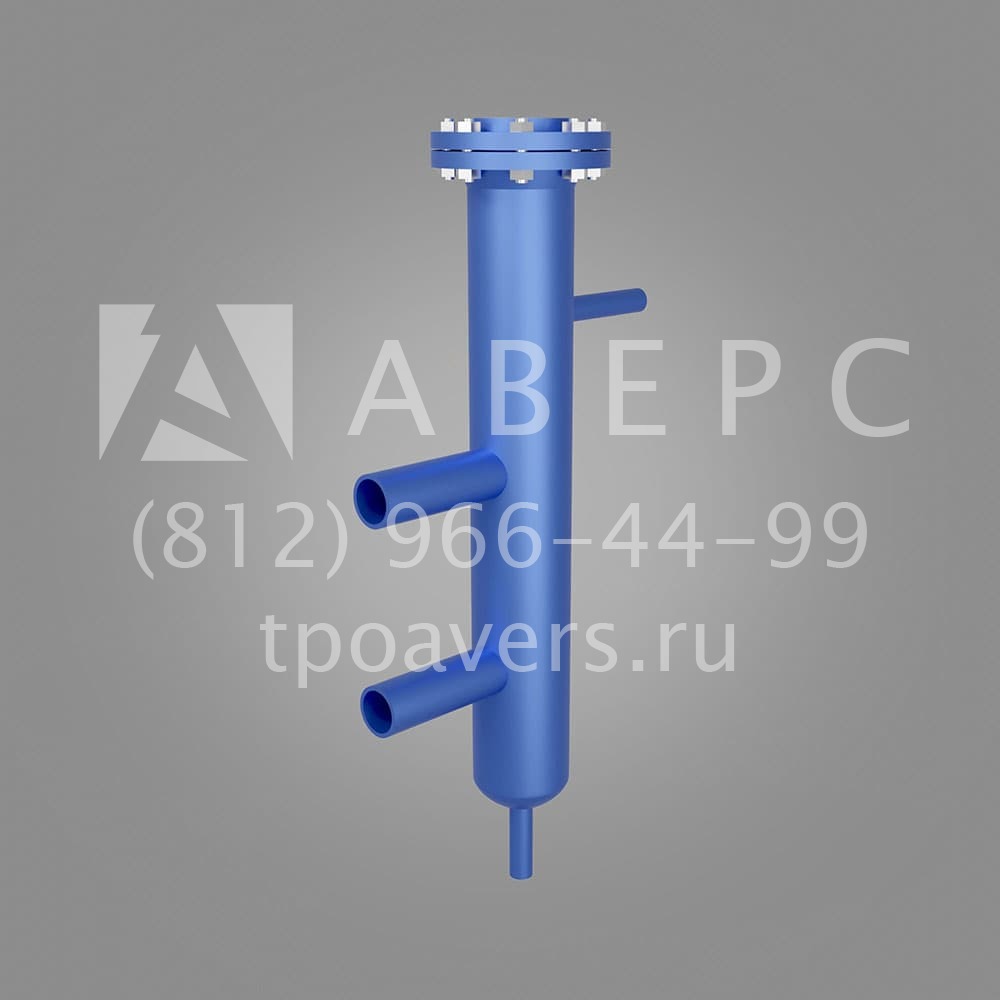

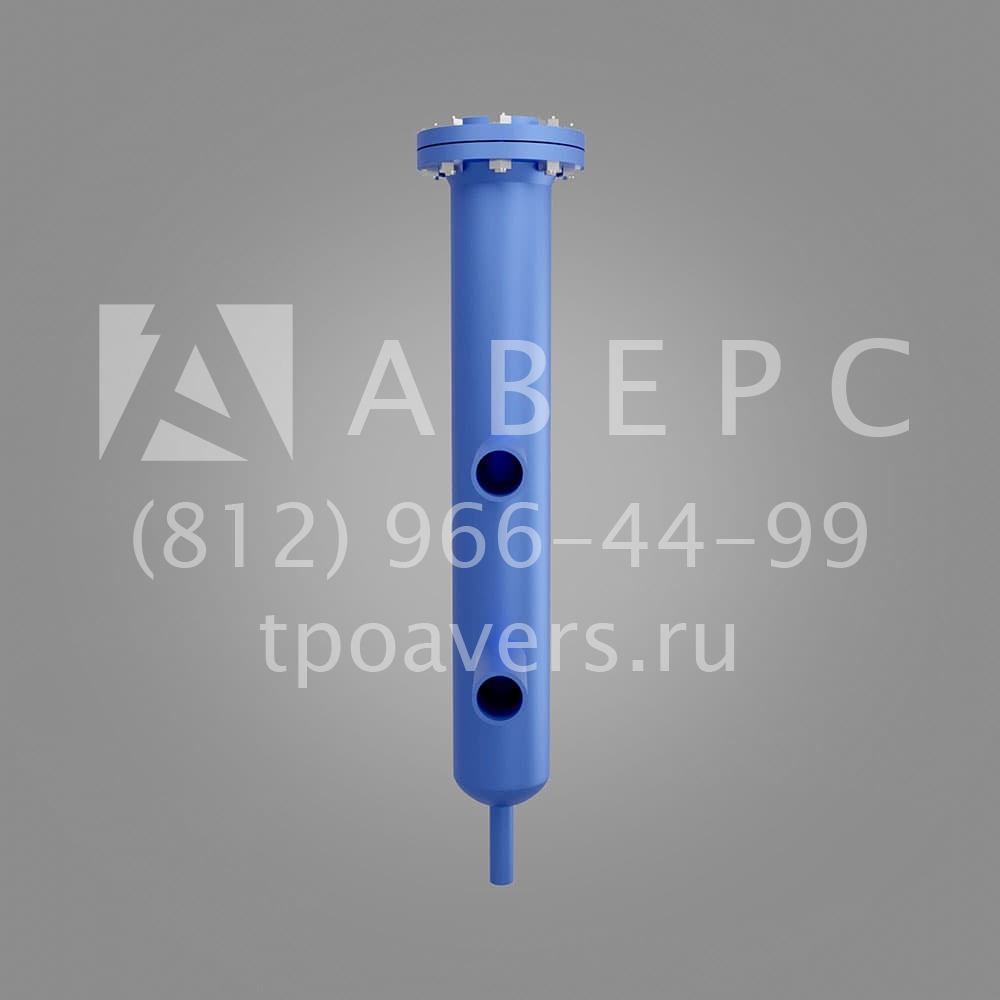

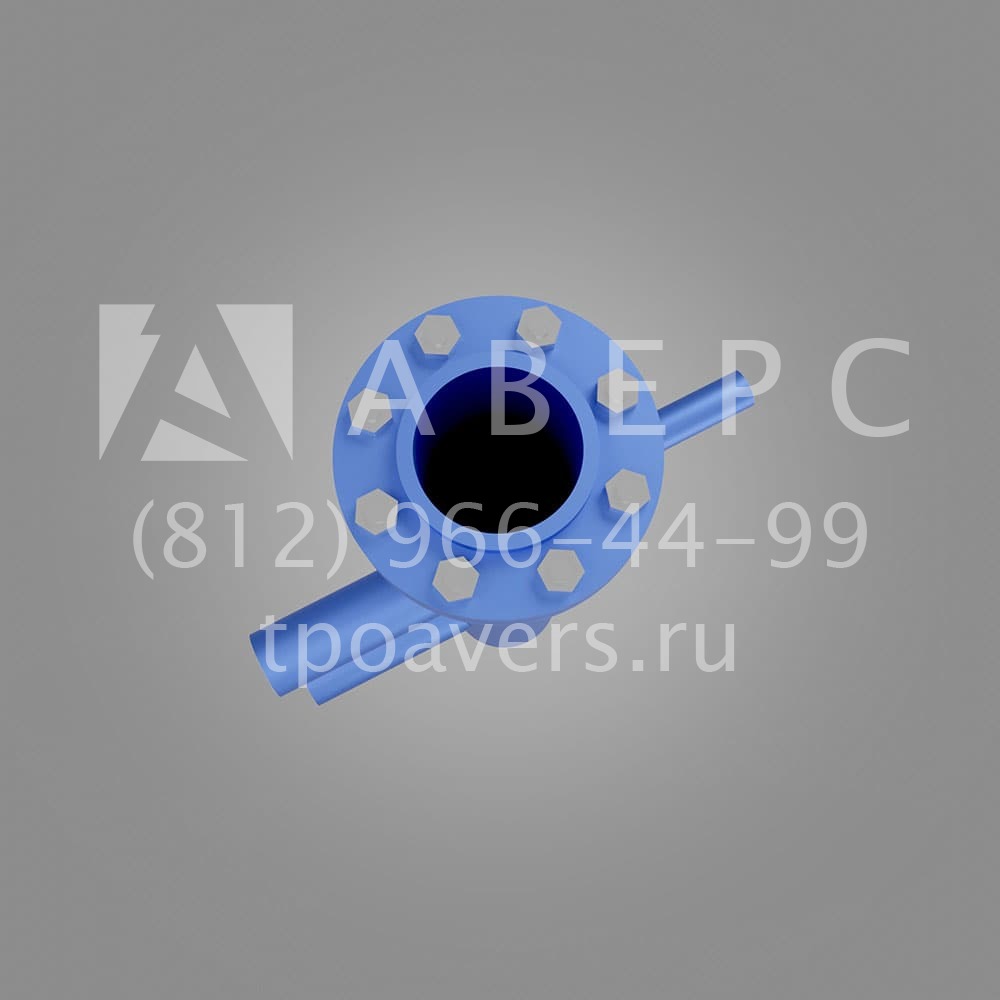

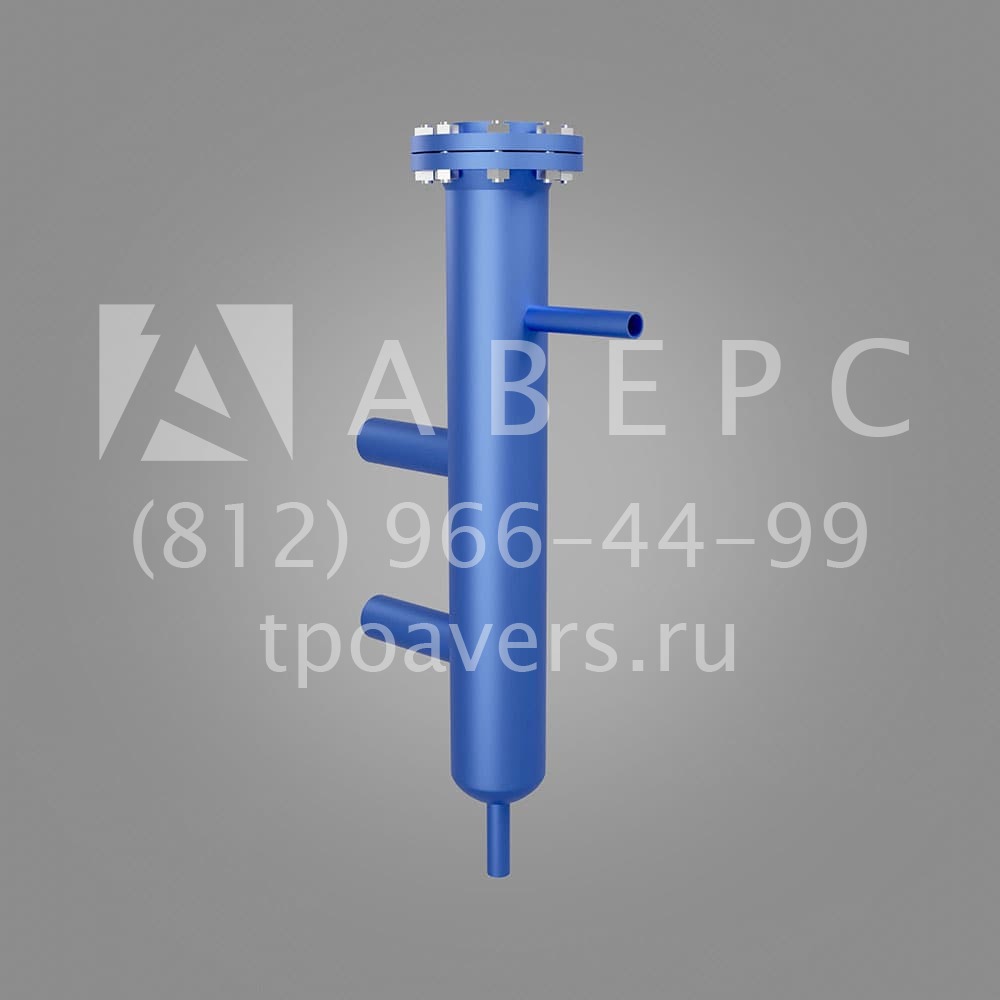

Камера уровнемерная выносная КУВ-I-800-160

Описание и область применения

Камера уровнемерная выносная КУВ-I-800-160 - это оборудование, предназначенное для установки приборов измерения уровня (буйковых и волноводных радарных уровнемеров) с внешней стороны аппаратов. В основе работы камеры уровнемера лежит принцип сообщающихся сосудов. Выносные камеры для буйковых уровнемеров по альбому Т-ММ-04-06. Настоящий альбом предназначен для обеспечения единства технических решений в проектах при применении буйковых уровнемеров. Пределы применения уровнемеров должны соответствовать указаниям заводской техдокументации на уровнемеры. С выходом настоящего альбома альбом Т-ММ-04-99 утрачивает свою силу.

Уровнемеры могут устанавливаться как непосредственно на аппаратах (внутренний монтаж), так и в выносных камерах. Уровнемеры устанавливаются непосредственно на аппаратах в следующих случаях: а) аппарат может быть отключен, освобожден от продукта и продут в любое время, без остановки производства. Примечание – при необходимости остановки аппаратов на ремонт порядок и последовательность подготовки аппаратов к ремонтным работам должны соответствовать правилам безопасности при эксплуатации нефтегазоперерабатывающих заводов. б) аппарат работает в периодическом режиме и отказ уровнемера во время работы аппарата не влечет за собой вредных последствий, а время остановки аппарата достаточно для проверки или замеры прибора. в) аппарат работает под атмосферным давлением со средой допускающей по условиям техники безопасности монтаж и демонтаж уровнемера без подключения и опорожнения аппарата (например: нейтральная среда, невзрывоопасные, нетоксичные жидкости). Во всех остальных случаях уровнемеры следует устанавливать в выносных камерах.

Необходимость установки устройств для периодической проверки работы уровнемеров, в зависимости от физико-химических свойств и параметров измеряемых сред, ответственности измерения, а также вопросы дренажа уровнемеров и устройств их проверки, решаются в каждом конкретном проекте. Длина и положение буйка уровнемера определяется по заданному диапазону измерения уровня жидкости в аппарате. Длина буйка уровнемера должна быть не менее диапазона измерения. При определении положения буйка уровнемера, являющегося одновременно измерителем, регулятором и сигнализатором предельных значений, необходимо учесть: а) опасные предельные значения уровней должны находиться в пределах выбранного диапазона измерений уровнемера, верхний не выше 90-95%, нижней не ниже 5-10%. б) физически, концы буйка должны находится, верхний на 5-10% выше, нижний на 5-10% ниже опасных значений уровня. Конец буйка уровнемера, работающего только на сигнализатор уровня, должен находиться на опасном уровне среды в аппарате (верхнем или нижнем) что будет соответствовать 100 или 0% показаний вторичного прибора уровнемера. Диапазон измерения уровнемеров, принятых в качестве сигнализаторов, рекомендуется выбирать минимальным из нормального ряда выпускаемых уровнемеров.

Для регуляторов уровня диапазон измерения рекомендуется принять как можно уже, не выше 80% и не ниже 20% диапазона измерений. В виде исключения по условиям монтажа или для удобства обслуживания допускается принять выносную камеру больше выбранного диапазона измерения уровнемера. При этом буек расположить в зоне диапазона измерений. В зависимости от исполнения уровнемера его присоединительный фланец может иметь условные диаметры 65, 80 или 100 мм и условное давление 4,0 МПа, 6,3 МПа, 10,0 МПа и 16,0 МПа. При наличии перекрытия или обслуживающей площадки над уровнемером необходимо учитывать возможность монтажа и демонтажа буйка и уровнемера. Буем длиною до 1,6 м включительно выполняется неразборным, свыше 1,6 м – из отдельных элементов, с длиной каждого не более 1,6 м. Если расстояние от присоединительного фланца аппарат или выносной камеры до перекрытия меньше необходимого, в перекрытии должно быть предусмотрено отверстие над уровнемером диаметром 100 мм.

Таблица подбора
