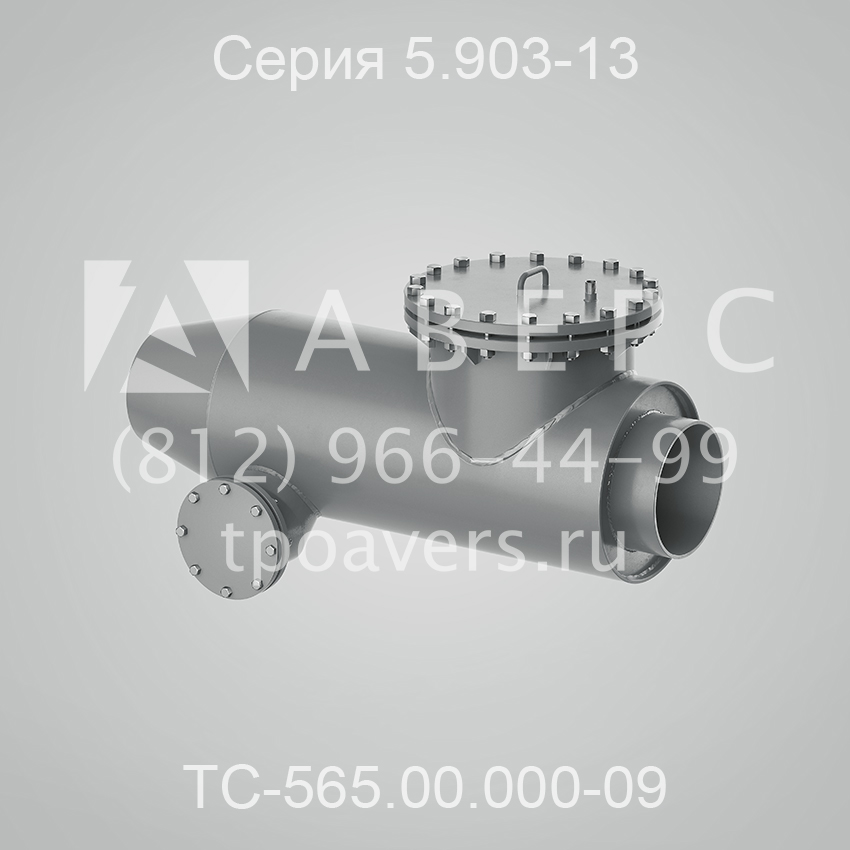

Грязевик горизонтальный ТС-565.00.000-09

Грязевики горизонтальные ТС-565.00.000-09 Ду 300 Ру 1,6 МПа Серия 5.903-13 Выпуск 5 предназначены для фильтрации воды от крупных и средних взвешенных частиц в системах отопления, горячего и холодного водоснабжения. Устанавливаются горизонтальные грязевики на линии трубопровода при помощи сварных соединений.

Грязевик горизонтальный ТС-565.00.000-09 - вид 2

Основные технические характеристики:

Рабочее давление Ру, МПа : 1,6
Условный диаметр Ду, мм : 300
Патрубок выхода Dн, мм : 325
Диаметр корпуса Dн1, мм : 478
Патрубок входа db, мм : 313
Длина грязевика L, мм : 1 645
Высота грязевика H, мм : 675
Производительность, т/ч : 356
Масса, кг : 390

Заказать

Грязевик горизонтальный ТС-565.00.000-09

100 out of 100 based on 24 user ratings

Описание
Таблица подбора
Наши отгрузки

Описание и область применения

Грязевики горизонтальные ТС-565.00.000-09 предназначены для очистки воды от крупных и средних взвешенных механических примесей в системах отопления, горячего водоснабжения и теплоснабжения зданий различных назначений.

Грязевики ТС-565 серии 5.903-13 изготавливаются с диаметром условного прохода Ду от 150 до 400 мм и на рабочее давление Ру от 1,0 до 2,5 МПа.

Грязевик горизонтальный Ду 300 Ру 1,6 МПа ТС-565.00.000-09 с диаметром патрубка на входе Дн 325 мм и давлением Ру 1,6 МПа.

Принцип действия грязевика ТС-565.000.000-09 серии 5.903-13

Принцип действия горизонтального грязевика основан на выпадении в осадок взвешенных частиц из воды в результате изменения скорости ее движения. При нарастании гидравлического сопротивления в горизонтальном грязевике ТС 565, требуется периодическая очистка шламовой камеры от скопившейся грязи.

Таблица подбора

Модель	Рабочее давление Ру, МПа	Условный диаметр Ду, мм	Патрубок выхода Dн, мм	Диаметр корпуса Dн1, мм	Патрубок входа db, мм	Длина грязевика L, мм	Высота грязевика H, мм	Производительность, т/ч	Масса, кг
ТС-565.00.000	2,5	150	159	426	149	1 400	585	89	339
ТС-565.00.000-01	2,5	200	219	426	205	1 340	585	158	351
ТС-565.00.000-02	2,5	250	273	426	257	1 400	625	250	365
ТС-565.00.000-03	2,5	300	325	478	309	1 660	677	356	473
ТС-565.00.000-04	2,5	350	377	530	359	1 750	729	485	613
ТС-565.00.000-05	2,5	400	426	630	408	2 080	828	630	783
ТС-565.00.000-06	1,6	150	159	426	150	1 300	583	89	265
ТС-565.00.000-07	1,6	200	219	426	207	1 330	583	158	273
ТС-565.00.000-08	1,6	250	273	426	261	1 390	623	250	284
ТС-565.00.000-09	1,6	300	325	478	313	1 645	675	356	390
ТС-565.00.000-10	1,6	350	377	530	359	1 750	728	485	480
ТС-565.00.000-11	1,6	400	426	630	408	2 050	826	630	723
ТС-565.00.000-12	1	150	159	426	150	1 300	583	89	232
ТС-565.00.000-13	1	200	219	426	207	1 240	583	158	241
ТС-565.00.000-14	1	250	273	426	261	1 300	623	250	253
ТС-565.00.000-15	1	300	325	478	313	1 555	675	356	316
ТС-565.00.000-16	1	350	377	530	359	1 740	728	485	377
ТС-565.00.000-17	1	400	426	630	408	2 060	826	630	520
