Грязевик горизонтальный ТС-565.00.000-08

Грязевики горизонтальные ТС-565.00.000-08 Ду 250 Ру 1,6 МПа Серия 5.903-13 Выпуск 5 предназначены для фильтрации воды от крупных и средних взвешенных частиц в системах отопления, горячего и холодного водоснабжения. Устанавливаются горизонтальные грязевики на линии трубопровода при помощи сварных соединений.

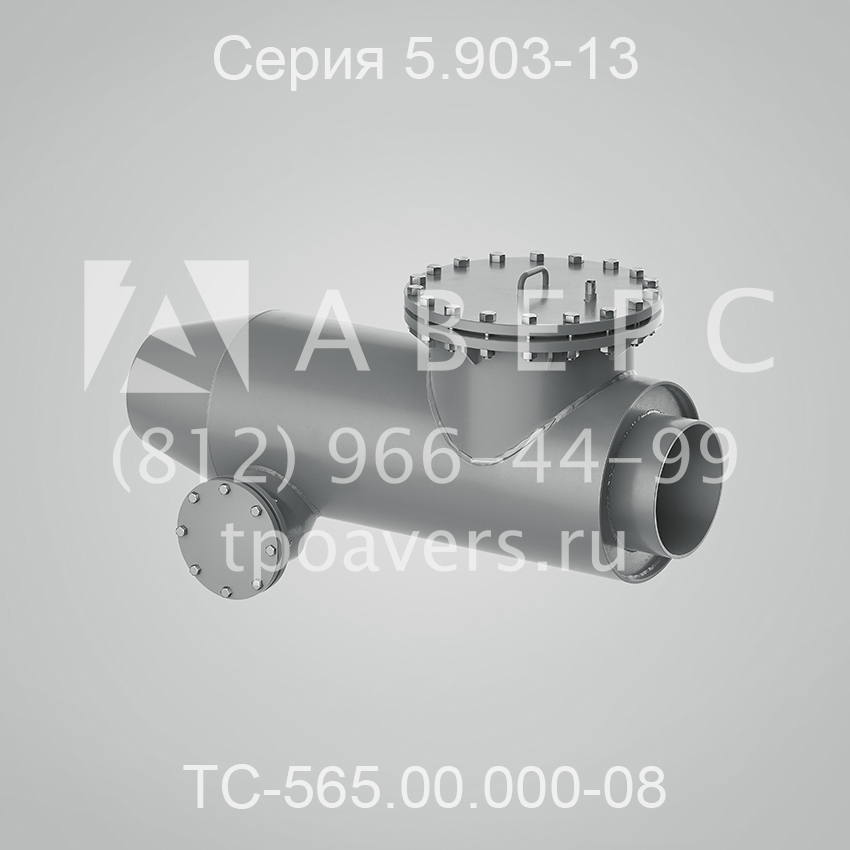

Грязевик горизонтальный ТС-565.00.000-08 - вид 1 Грязевик горизонтальный ТС-565.00.000-08 - вид 2

Основные технические характеристики:

  • Рабочее давление Ру, МПа : 1,6
  • Условный диаметр Ду, мм : 250
  • Патрубок выхода Dн, мм : 273
  • Диаметр корпуса Dн1, мм : 426
  • Патрубок входа db, мм : 261
  • Длина грязевика L, мм : 1 390
  • Высота грязевика H, мм : 623
  • Производительность, т/ч : 250
  • Масса, кг : 284
100 out of 100 based on 24 user ratings
  • Описание
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Грязевики горизонтальные ТС-565.00.000-08 предназначены для очистки воды от крупных и средних взвешенных механических примесей в системах отопления, горячего водоснабжения и теплоснабжения зданий различных назначений.



Грязевики ТС-565 серии 5.903-13 изготавливаются с диаметром условного прохода Ду от 150 до 400 мм и на рабочее давление Ру от 1,0 до 2,5 МПа.



Грязевик горизонтальный Ду 200 Ру 1,6 МПа ТС-565.00.000-08 с диаметром патрубка на входе Дн 273 мм и давлением Ру 1,6 МПа.



Принцип действия грязевика ТС-565.000.000-08 серии 5.903-13



Принцип действия горизонтального грязевика основан на выпадении в осадок взвешенных частиц из воды в результате изменения скорости ее движения. При нарастании гидравлического сопротивления в горизонтальном грязевике ТС 565, требуется периодическая очистка шламовой камеры от скопившейся грязи.

Таблица подбора


Модель Рабочее давление Ру, МПа Условный диаметр Ду, мм Патрубок выхода Dн, мм Диаметр корпуса Dн1, мм Патрубок входа db, мм Длина грязевика L, мм Высота грязевика H, мм Производительность, т/ч Масса, кг
ТС-565.00.000 2,5 150 159 426 149 1 400 585 89 339
ТС-565.00.000-01 2,5 200 219 426 205 1 340 585 158 351
ТС-565.00.000-02 2,5 250 273 426 257 1 400 625 250 365
ТС-565.00.000-03 2,5 300 325 478 309 1 660 677 356 473
ТС-565.00.000-04 2,5 350 377 530 359 1 750 729 485 613
ТС-565.00.000-05 2,5 400 426 630 408 2 080 828 630 783
ТС-565.00.000-06 1,6 150 159 426 150 1 300 583 89 265
ТС-565.00.000-07 1,6 200 219 426 207 1 330 583 158 273
ТС-565.00.000-08 1,6 250 273 426 261 1 390 623 250 284
ТС-565.00.000-09 1,6 300 325 478 313 1 645 675 356 390
ТС-565.00.000-10 1,6 350 377 530 359 1 750 728 485 480
ТС-565.00.000-11 1,6 400 426 630 408 2 050 826 630 723
ТС-565.00.000-12 1 150 159 426 150 1 300 583 89 232
ТС-565.00.000-13 1 200 219 426 207 1 240 583 158 241
ТС-565.00.000-14 1 250 273 426 261 1 300 623 250 253
ТС-565.00.000-15 1 300 325 478 313 1 555 675 356 316
ТС-565.00.000-16 1 350 377 530 359 1 740 728 485 377
ТС-565.00.000-17 1 400 426 630 408 2 060 826 630 520
