Фильтр жидкостной ОРК 2.10.00 Серия 5.903-21

Описание и область применения

Фильтр жидкостной ОРК 2.10.00 по серии 5.903-21 предназначен для очистки воды от механических примесей в узлах обвязки регулирующих клапанов на трубопроводах тепло- и хладоснабжения вохдухоподогревателей и поверхностных воздухоохладителей. Фильтры жидкостные механические сетчатые ОРК 2.10.00 устанавливаются в узлах обвязки на трубопроводах внутренних систем отопления и теплоснабжения, перемещающих теплоноситель (воду) с температурой до 150 °С и давлении до 1,6 МПа (16 кг/см2). Применение фильтров ОРК 2.10.00 улучшает условия регулировки расхода теплоносителя, увеличивает срок службы клапанов, повышает долговечность и надежность систем тепло- и хладоснабжения.

Принцип действия фильтра – вода поступает в жидкостной фильтр через входной патрубок, благодаря фильтрующему элементу, установленному внутри фильтра, все загрязнения (песок, окалина, продукты коррозии) оседают внутри фильтра (на стенках нержавеющей сетки) и уже очищенная среда продолжает движение по трубопроводу. В фильтре предусмотрен патрубок для удаления накопившегося в фильтрующем элементе осадка.

Фильтры жидкостные ОРК 2.10.00 выпускаются по типовой серии 5.903-21. Тип соединения с трубопроводом – муфтовое. Фильтры рассчитаны для установки на трубопроводы Ду 15, 20 и 25. Материал изготовления корпуса фильтра – ст20. Возможно изготовление из стали 09Г2С, 12Х18Н10Т. Фильтрующий элемент изготавливается из стали 12Х18Н10Т.

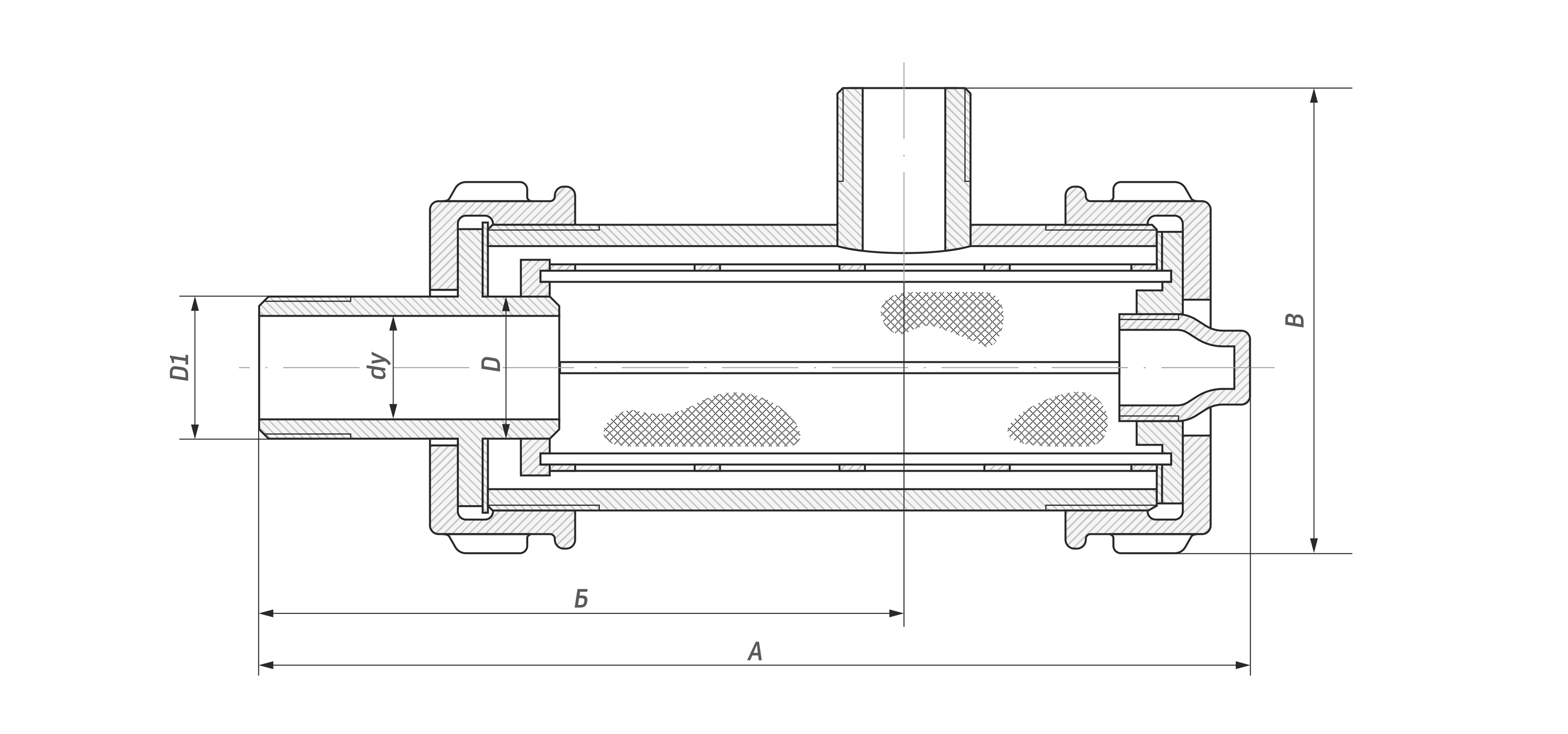

Фильтр жидкостной ОРК 2.10.00
