УНЖ6-100С Устройство верхнего слива нефти

Описание и область применения

УНЖ6-100С Устройство верхнего слива нефти и нефтепродуктов из железнодорожных цистерн. Устройство УНЖ6-100С подходит для открытого верхнего слива нефтепродуктов из железнодорожных цистерн даже при неисправности их сливных приборов. Предназначено для эксплуатации с любыми цистернами, так как сливная труба увеличенной длины достает до дна цистерн разных типов и удаляет максимально возможное количество жидкого продукта.

Оснащение заслонкой даёт возможность остановки процесса слива в любой момент. Для простоты перемещения устройство оснащено двухрядными шарнирами, что помогает избегать перекосов при долгой эксплуатации.

Устройство УНЖ6–100С служит для верхнего слива нефти и нефтепродуктов из железнодорожных цистерн, в том числе с неисправными сливными приборами. УНЖ6-100С обеспечивает автоматическое прекращение налива при достижении заданного уровня продукта в цистерне. Устройство УНЖ6-100С может быть использовано в нефтяной, нефтехимической отраслях промышленности, на нефтебазах, нефтеперерабатывающих предприятиях и на других объектах, связанных со сливом нефти и нефтепродуктов из железнодорожных цистерн.

Особенности устройства УНЖ6-100С:

- удлиненная сливная труба достает до дна цистерн различных типов, что обеспечит максимальное удаление продукта;

- ручная заслонка при необходимости позволяет в любой момент прекратить слив;

- двухрядные шарниры обеспечивают легкое перемещение устройства без перекосов при длительной эксплуатации.

По устойчивости к воздействию климатических факторов внешней среды устройство УНЖ6-100С изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.

Устройство и принцип работы

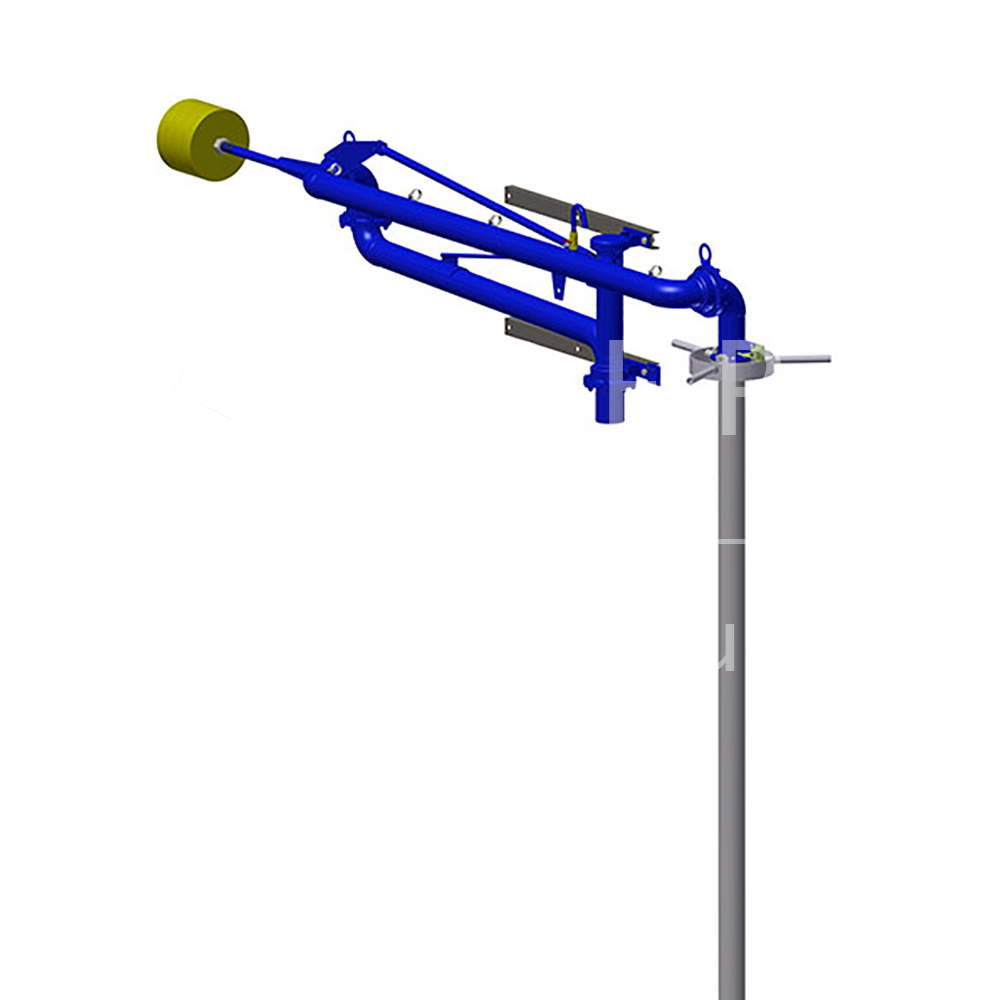

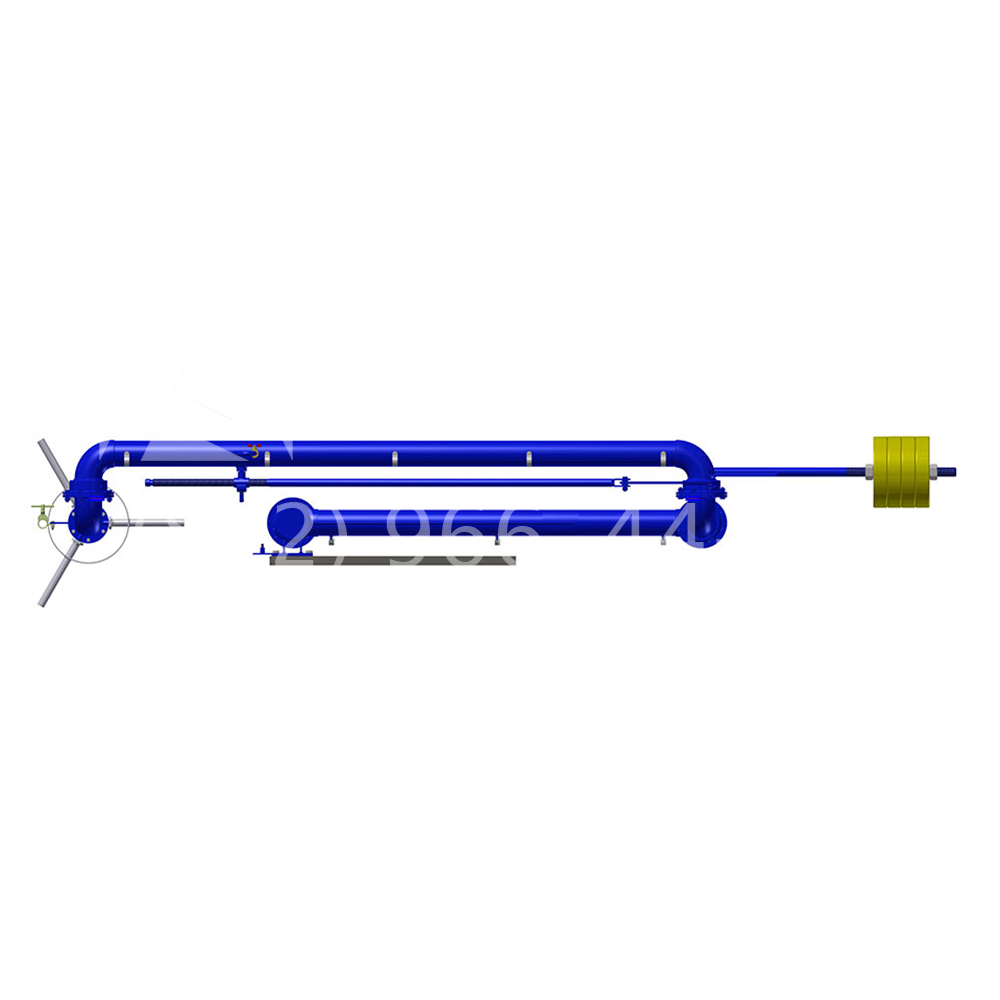

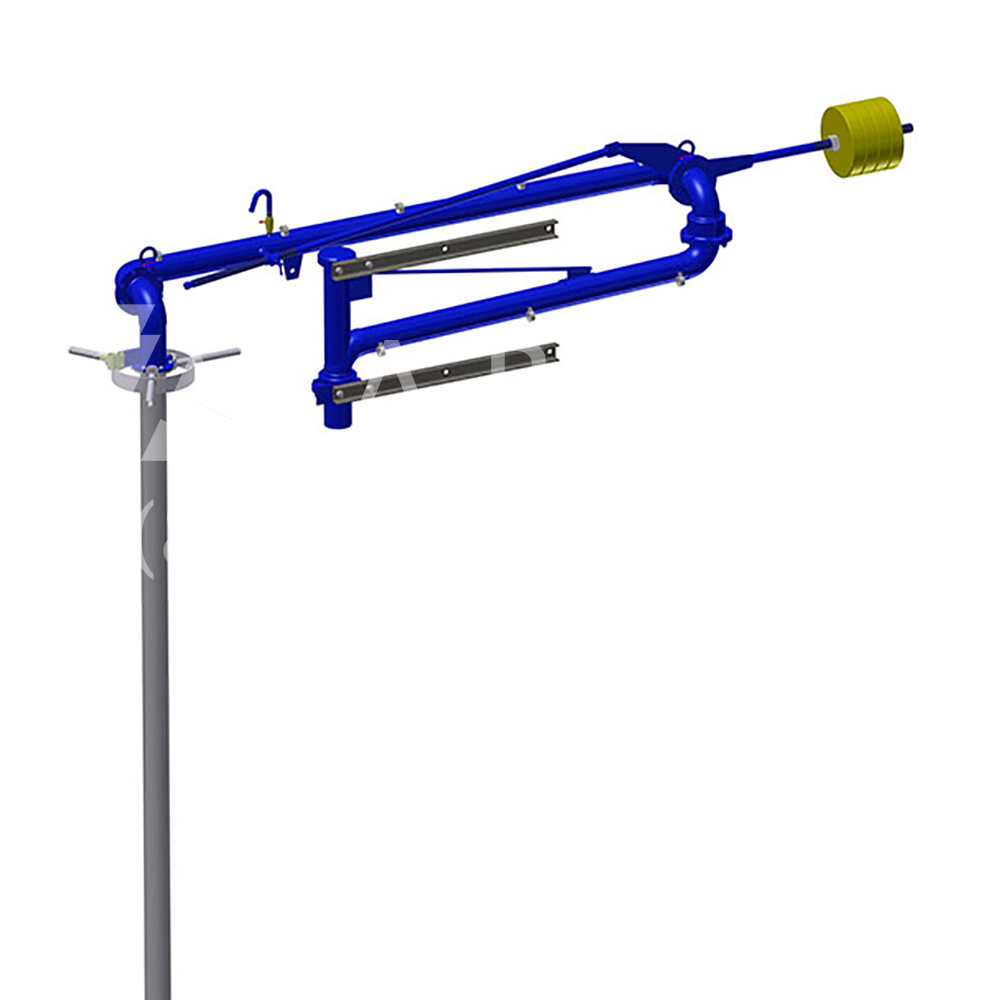

Устройство для верхнего слива нефтепродуктов из ж/д цистерн УНЖ6-100С состоит из шарнира опорного, трубы консольной, трубы шарнирной, трубы сливной, присоединительных шарниров, отводов, заслонки, крана с гусаком и обручем. Устройство УНЖ6-100С монтируется на железнодорожной эстакаде с технологическим шагом 6 м согласно монтажной схеме.

Последовательность работы устройства УНЖ6-100С:

- установить сливную трубу в горловину цистерны до упора в дно или обруч;

- закрыть кран;

- для слива продукта из цистерны повернуть рукоятку заслонки на 90 ⁰С в положение «Открыто»;

- произвести слив нефтепродукта;

- после окончания слива закрыть заслонку, открыть кран для слива остатков продукта из трубы сливной;

- поднять сливную трубу, сложить устройство в гаражное положение;

- закрыть кран;

- сливную трубу опустить в воронку для капежа.
