Сальник набивной Ду 100 L 300 ТМ 90-02

Сальник ТМ 90-02 Серия 5.900-2 применяется в местах ввода водопроводно-канализационных труб в стены сооружений. Трубопроводы могут быть как металлические, так чугунные и полиэтиленовые. Устанавливается как в сухих, так и во влажных грунтах.

Цена 2 345 ₽ с НДС

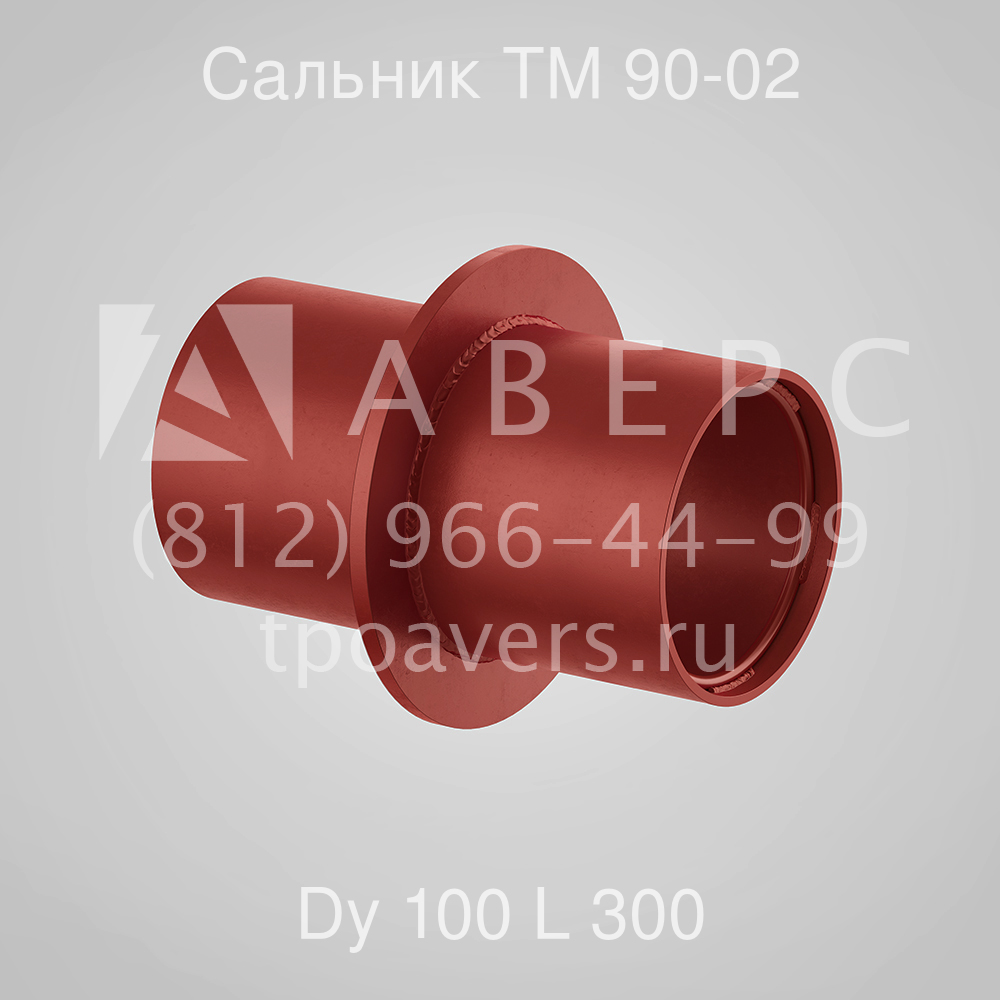

Сальник набивной Ду 100 L 300 ТМ 90-02 - вид 1

Сальник набивной Ду 100 L 300 ТМ 90-02 - вид 2

Сальник набивной Ду 100 L 300 ТМ 90-02 - вид 3

Сальник набивной Ду 100 L 300 ТМ 90-02 - вид 4

Основные технические характеристики:

Маркировка : ТМ 90-02
Условный диаметр : Ду 100
Диаметр пропускаемой трубы, мм : 108
Длина корпуса L, мм : 300
Покрытие : ГФ-021
Материал : ст20
Масса, кг : 10,4

Заказать Есть в наличии

Сальники набивные Серия 5.900-2 cкачать PDF

100 out of 100 based on 24 user ratings

Заказ
Описание
Чертеж
Таблица подбора
Наши отгрузки

Для заказа сальника набивного Ду 100 L 300 ТМ 90-02 необходимо отправить заявку на электронную почту info@tpoavers.ru указав в письме:

Необходимое количество сальников;
Место доставки и пожелания по логистике;
Реквизиты компании-плательщика.

Для изготовления сальника применяется ст20 или ст35. Так же, используется защитное покрытие ГФ-021. По желанию заказчика, сталь и покрытие могут быть заменены.

Описание и область применения

Сальник набивной Ду 100 L 300 ТМ 90-02 по серии 5.900-2 имеется на нашем складе в Санкт-Петербурге. Вы можете получить необходимые вам сальники в день оформления заказа. Благодаря современной складской программе, мы тщательно отслеживаем остатки на складе и всегда пополняем позиции наиболее востребованные. Наша компания способна предоставить наиболее выгодные цены на всю линейку продукции. Мы работаем со всеми крупными строительными организациями страны. Наша продукция присутствует на всех значимых строительных объектах. Производим сальники для трубопровода более 12 лет.

Сальник набивной Ду 100 L 300 ТМ 90-02 по серии 5.900-2 предназначен для пропуска трубопровода (металлического, полиэтиленового, чугунного) через перекрытие или стену. Сальник набивной широко используется при строительстве объектов промышленного или жилого назначения. При строительстве здания необходимо решить вопрос по вводу тепловых и инженерных сетей. Именно на этом этапе и применяются сальники набивные. В серии 5.900-2 разработаны сальники для прохода труб с наружным диаметром от Дн 57 до Дн 1420 мм. Стандартные длины корпусов для сальников, разработанные по серии – 200, 300, 500 и 800 мм. Важно! Сальник должен быть подобран так, чтобы его длина была равна ширине стены в месте установки сальника. В противном случае, при заливке бетоном возможно попадание раствора непосредственно внутрь изделия.

Сальник набивной по серии 5.900-2 – это металлическая гильза изготовленная из ст.20. Внутри этой гильзы в несколько рядов приварены стальные кольца, а снаружи установлен стальной диск. Пространство между внутренней стенкой сальника и трубопроводом плотно набивается сальниковой набивкой. Сальниковая набивка – это смесь в определенной пропорции цемента, битума и пакли. Сальниковая набивка не поставляется вместе с металлоизделием. Она изготавливается непосредственно на строительном объекте и силами самой строительной бригады.

После того, как сальник набивной был доставлен на объект, его необходимо установить в заранее приготовленное «окно» в опалубке. После того, как сальник вставлен в опалубку, его необходимо надежно приварить к рядом проходящей арматуре. После монтажа сальника в опалубку, его можно заливать бетоном. Последним этапом является - пропуск трубопровода через сальник и заполнение свободного пространства вокруг трубы сальниковой набивкой.

Чертеж Сальник набивной Ду 100 L 300 ТМ 90-02

Таблица подбора

Модель	Маркировка	Условный диаметр	Диаметр пропускаемой трубы, мм	Длина корпуса L, мм	Покрытие	Ширина прохода D1, мм	Диаметр корпуса D2, мм	Наружный диаметр D3, мм	Материал	Масса, кг
Сальник набивной Ду 50 L 300 ТМ 90-00	ТМ 90	Ду 50	57	300	ГФ-021	89	114	185	ст20	7,0
Сальник набивной Ду 80 L 300 ТМ 90-01	ТМ 90-01	Ду 80	89	300	ГФ-021	115	140	215	ст20	8,7
Сальник набивной Ду 100 L 300 ТМ 90-02	ТМ 90-02	Ду 100	108	300	ГФ-021	140	165	240	ст20	10,4
Сальник набивной Ду 125 L 300 ТМ 90-03	ТМ 90-03	Ду 125	133	300	ГФ-021	191	219	290	ст20	17,9
Сальник набивной Ду 150 L 300 ТМ 90-04	ТМ 90-04	Ду 150	159	300	ГФ-021	239	273	345	ст20	25,5
Сальник набивной Ду 200 L 300 ТМ 90-05	ТМ 90-05	Ду 200	219	300	ГФ-021	239	273	345	ст20	20,6
Сальник набивной Ду 250 L 300 ТМ 90-06	ТМ 90-06	Ду 250	273	300	ГФ-021	291	325	395	ст20	24,1
Сальник набивной Ду 300 L 300 ТМ 90-07	ТМ 90-07	Ду 300	325	300	ГФ-021	382	426	500	ст20	42,5
Сальник набивной Ду 350 L 300 ТМ 90-08	ТМ 90-08	Ду 350	377	300	ГФ-021	430	478	550	ст20	54,1
Сальник набивной Ду 400 L 300 ТМ 90-09	ТМ 90-09	Dу 400	426	300	ГФ-021	484	530	600	ст20	57,3
Сальник набивной Ду 500 L 300 ТМ 90-10	ТМ 90-10	Ду 500	530	300	ГФ-021	584	630	735	ст20	70,9
Сальник набивной Ду 600 L 300 ТМ 90-11	ТМ 90-11	Ду 600	630	300	ГФ-021	672	720	810	ст20	82,1
Сальник набивной Ду 700 L 300 ТМ 90-12	ТМ 90-12	Ду 700	720	300	ГФ-021	772	820	920	ст20	98,9
Сальник набивной Ду 800 L 300 ТМ 90-13	ТМ 90-13	Ду 800	820	300	ГФ-021	872	920	1030	ст20	112,3
Сальник набивной Ду 900 L 300 ТМ 90-14	ТМ 90-14	Ду 900	920	300	ГФ-021	972	1020	1130	ст20	124,1
Сальник набивной Ду 1000 L 300 ТМ 90-15	ТМ 90-15	Ду 1000	1020	300	ГФ-021	1070	1120	1230	ст20	144,5
Сальник набивной Ду 1200 L 300 ТМ 90-16	ТМ 90-16	Ду 1200	1220	300	ГФ-021	1270	1320	1430	ст20	171,3
Сальник набивной Ду 1400 L 300 ТМ 90-17	ТМ 90-17	Ду 1400	1420	300	ГФ-021	1470	1520	1630	ст20	198,1
