Отборное устройство ЗК14-2-9-98 Установка 4
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения

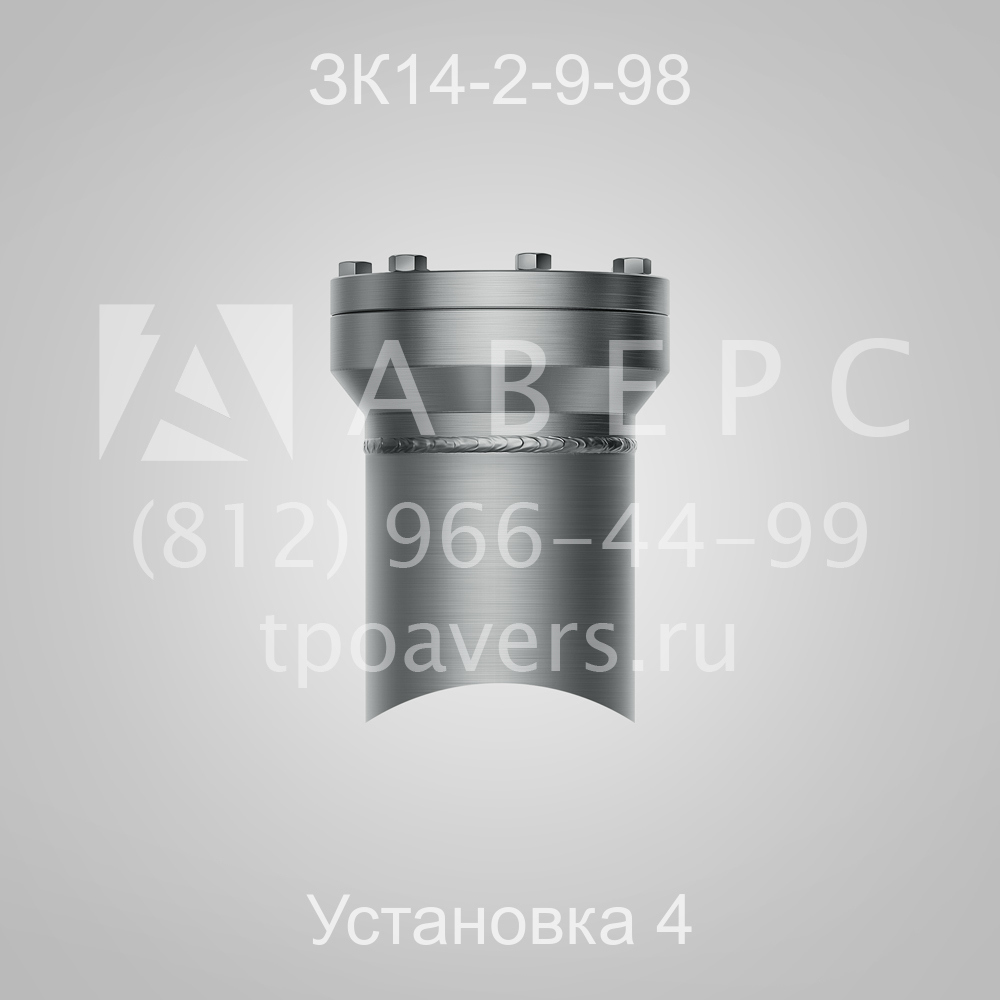

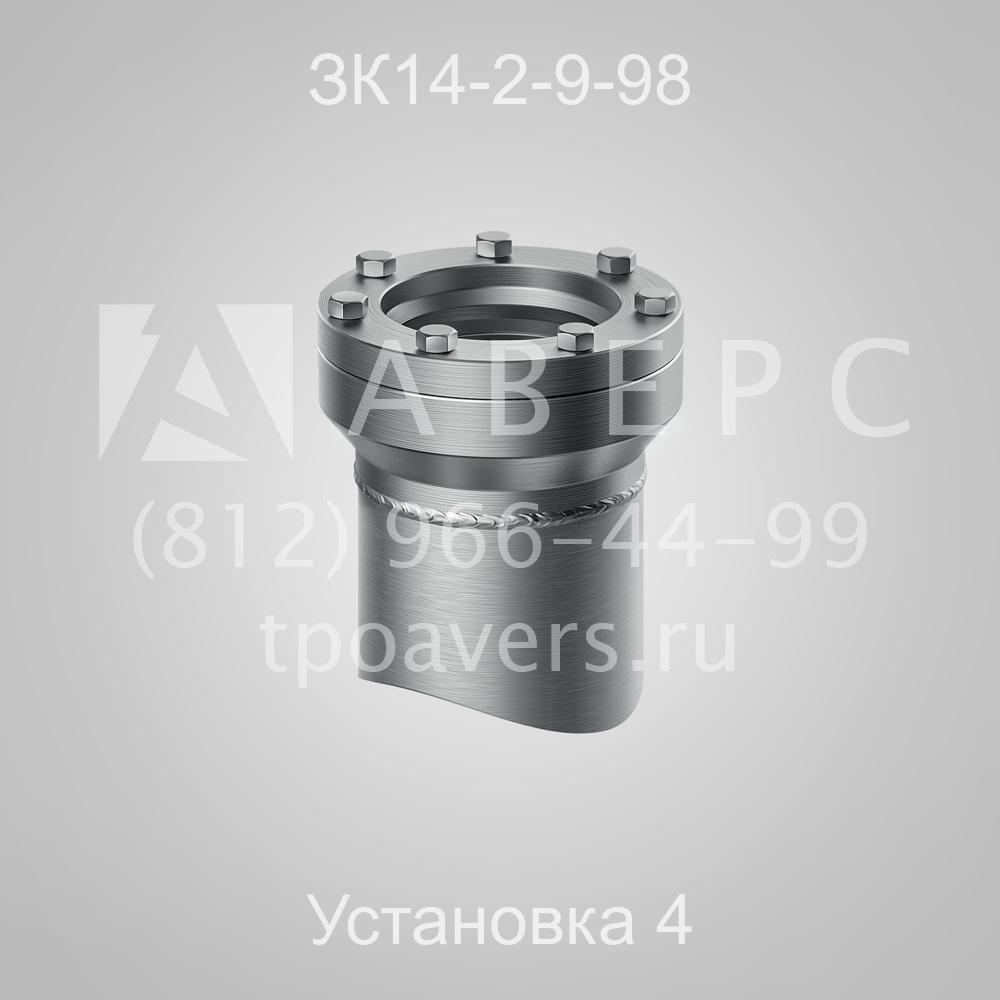

Отборное устройство давления ЗК14-2-9-98 Установка 4 предназначено для установки мембранного разделителя. Устанавливается на горизонтальном трубопроводе.
Условное давление до 2,0 МПа (20 кг/см²) температура рабочей среды от -50° до +100°С.
Допустимое условное обозначение:
Отборное устройство давления ЗК14-2-9-98 Установка 4
Таблица подбора
| Модель | Давление, Мпа (кг/см²) | Температура, °С | Диаметр трубы, Ду (мм) | ст. 20 |
|---|---|---|---|---|
| Установка 1 | 2,5 (25) | От -50° до +100 | от 125 до 530 | ст. 20 |
| Установка 2 | 2,5 (25) | От -50° до +100 | от 125 до 250 | ст. 20 |
| Установка 3 | 2,0 (20) | От -50° до +100 | от 50 до 530 | ст. 20 |
| Установка 4 | 2,0 (20) | От -50° до +100 | от 50 до 250 | ст. 20 |
| Установка 5 | 2,0 (20) | От -50° до +100 | от 50 до 250 | ст. 20 |
| Установка 6 | 2,5 (25) | От -50° до +100 | 125 | ст. 20 |
| Установка 7 | 2,5 (25) | От -50° до +100 | 150 | ст. 20 |
| Установка 8 | 2,5 (25) | От -50° до +100 | 200 | ст. 20 |
| Установка 9 | 20 (200) | От -50° до +100 | 50 | ст. 20 |
| Установка 10 | 20 (200) | От -50° до +100 | 65 | ст. 20 |
| Установка 11 | 20 (200) | От -50° до +100 | 80 | ст. 20 |
| Установка 12 | 20 (200) | От -50° до +100 | 100 | ст. 20 |
| Установка 13 | 20 (200) | От -50° до +100 | 125 | ст. 20 |
| Установка 14 | 20 (200) | От -50° до +100 | 150 | ст. 20 |
| Установка 15 | 20 (200) | От -50° до +100 | 50 | ст. 20 |
| Установка 16 | 20 (200) | От -50° до +100 | 65 | ст. 20 |
| Установка 17 | 20 (200) | От -50° до +100 | 80 | ст. 20 |
| Установка 18 | 20 (200) | От -50° до +100 | 100 | ст. 20 |
| Установка 19 | 20 (200) | От -50° до +100 | 125 | ст. 20 |
| Установка 20 | 20 (200) | От -50° до +100 | 150 | ст. 20 |
