Отборное устройство ЗК14-2-7-98 Установка 1/1-20
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения

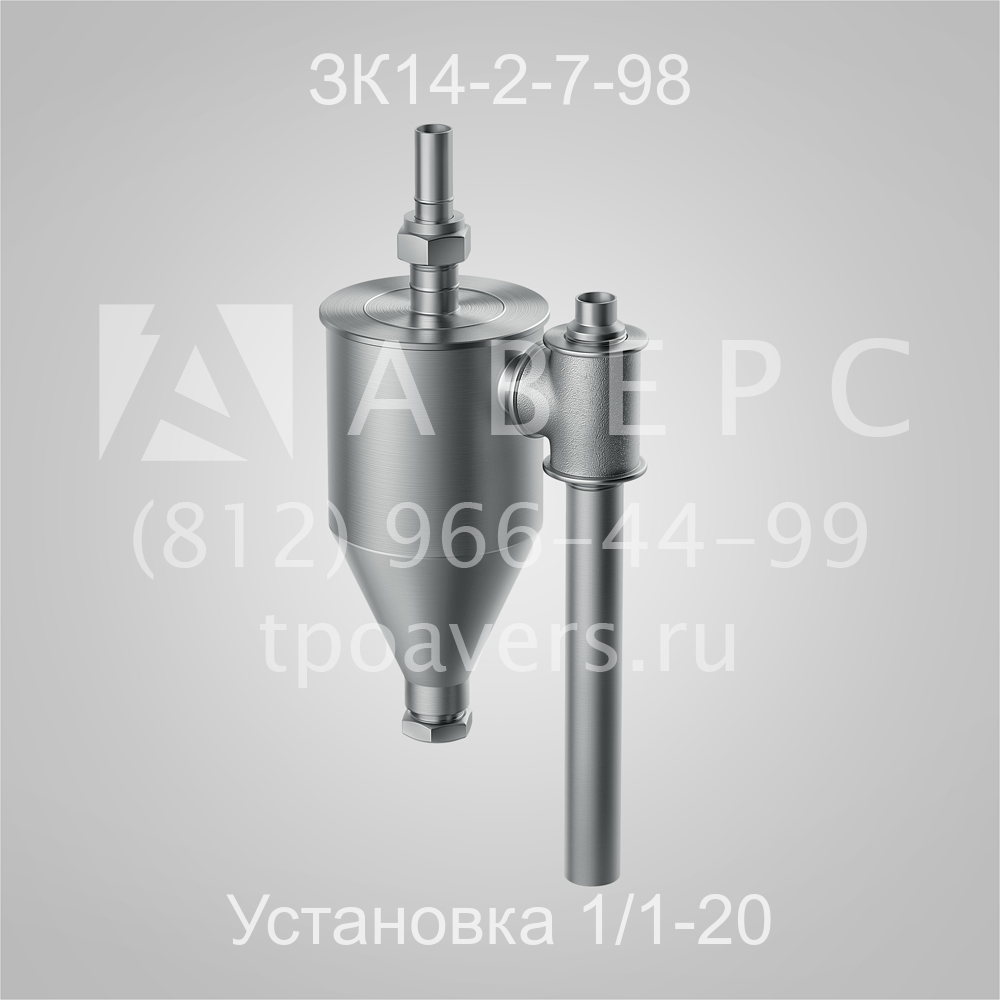

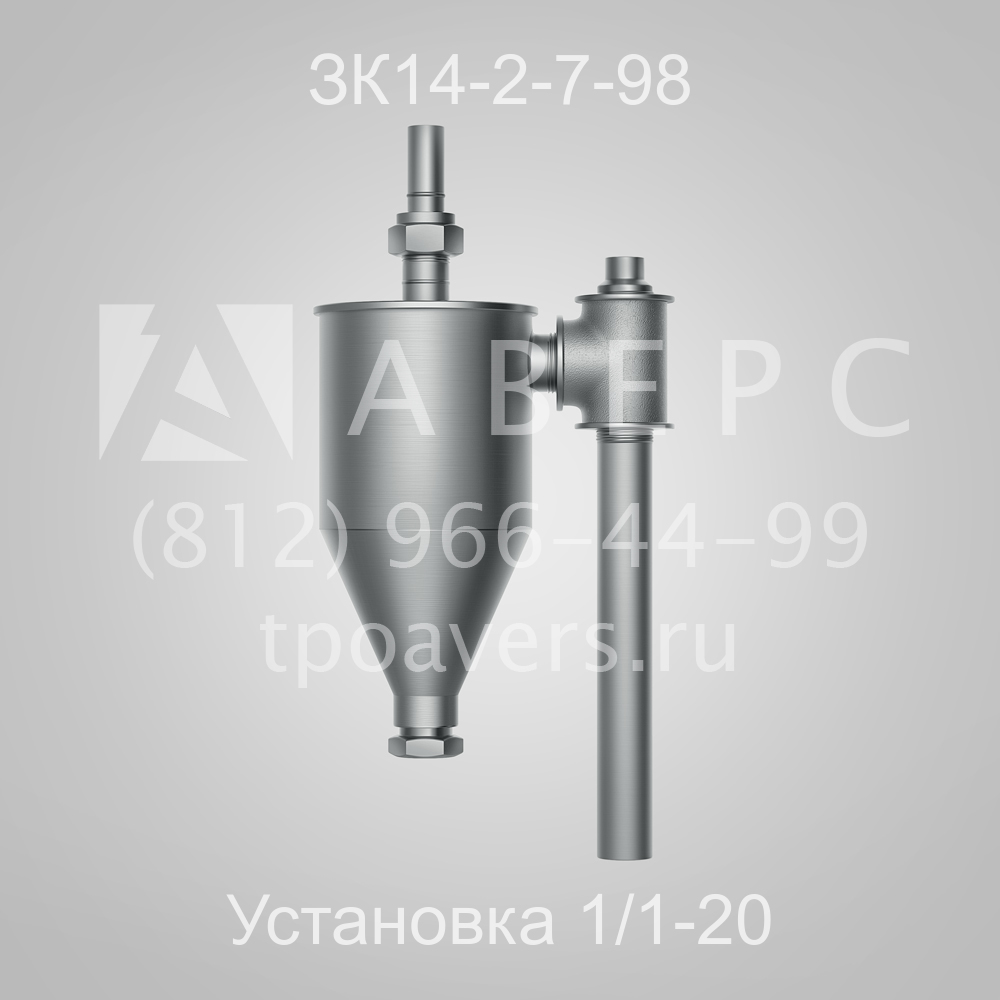

Отборное устройство разряжения ЗК14-2-7-98 Установка 1/1-20 предназначено для установки на горизонтальном пылепроводе с большими колебаниями давления.
Измеряемая среда – газы пылепровода
Условное давление до 0,02 МПа (0,2 кг/см²)
Допустимое условное обозначение:
Отборное устройство разряжения Ду 20, рис. 1
Таблица подбора
| Модель | Ду, мм | Циклон | Труба | Тройник и пробка |
|---|---|---|---|---|
| Установка 1/1-20 | 20 | Ц-20 | Ду 25 | Ду 25 |
| Установка 1/1-25 | 25 | Ц-25 | Ду 25 | Ду 25 |
| Установка 1/2-20 | 20 | Ц-20 | Ду 25 | Ду 25 |
| Установка 1/2-25 | 25 | Ц-25 | Ду 25 | Ду 25 |
