Опора тавровая приварная ТП по ОСТ 36-146-88
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения
Опора трубопровода — конструктивный элемент, защищающий трубу от повреждений в месте контакта с опорной конструкцией и служащий для удержания трубопровода в проектном положении. Опоры служат для восприятия действующих на трубопровод нагрузок и их передачи на строительные конструкции. В некоторых случаях опоры применяют для устранения вибраций, и регулирования усилий и напряжений в трубопроводе.

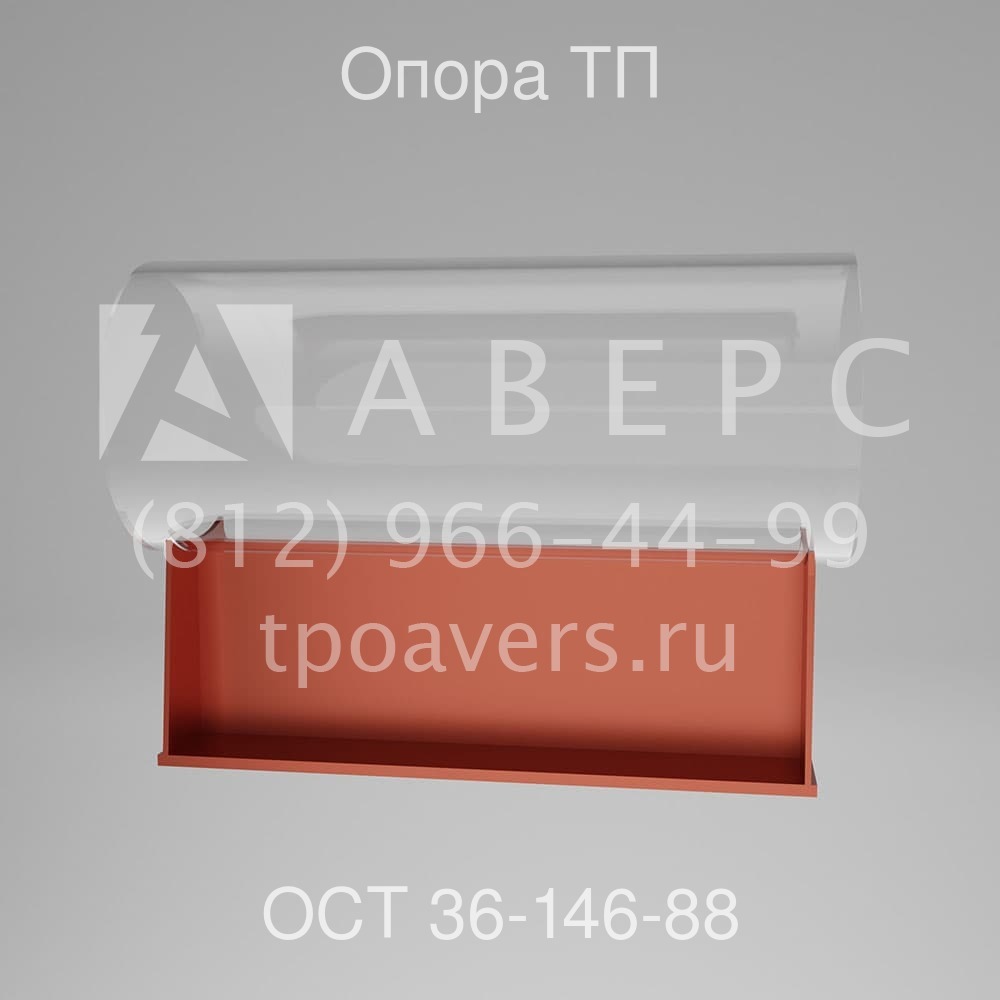

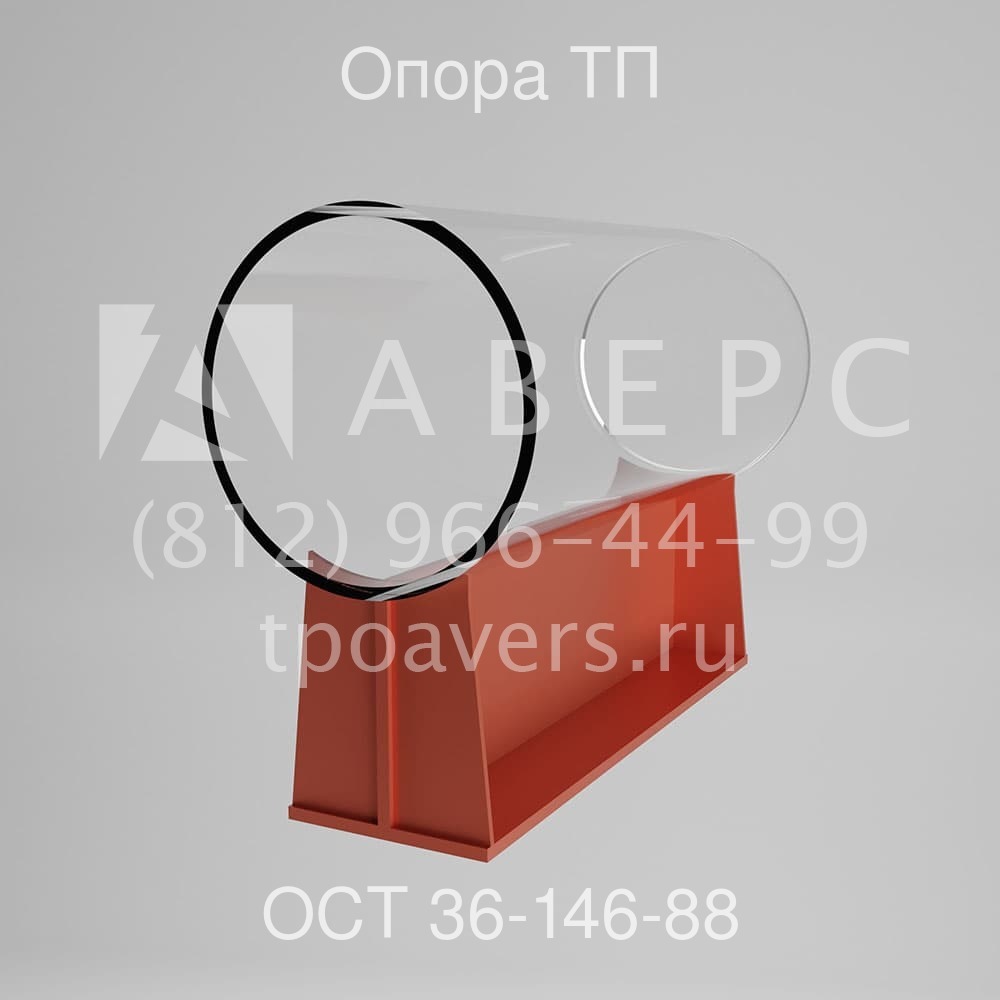

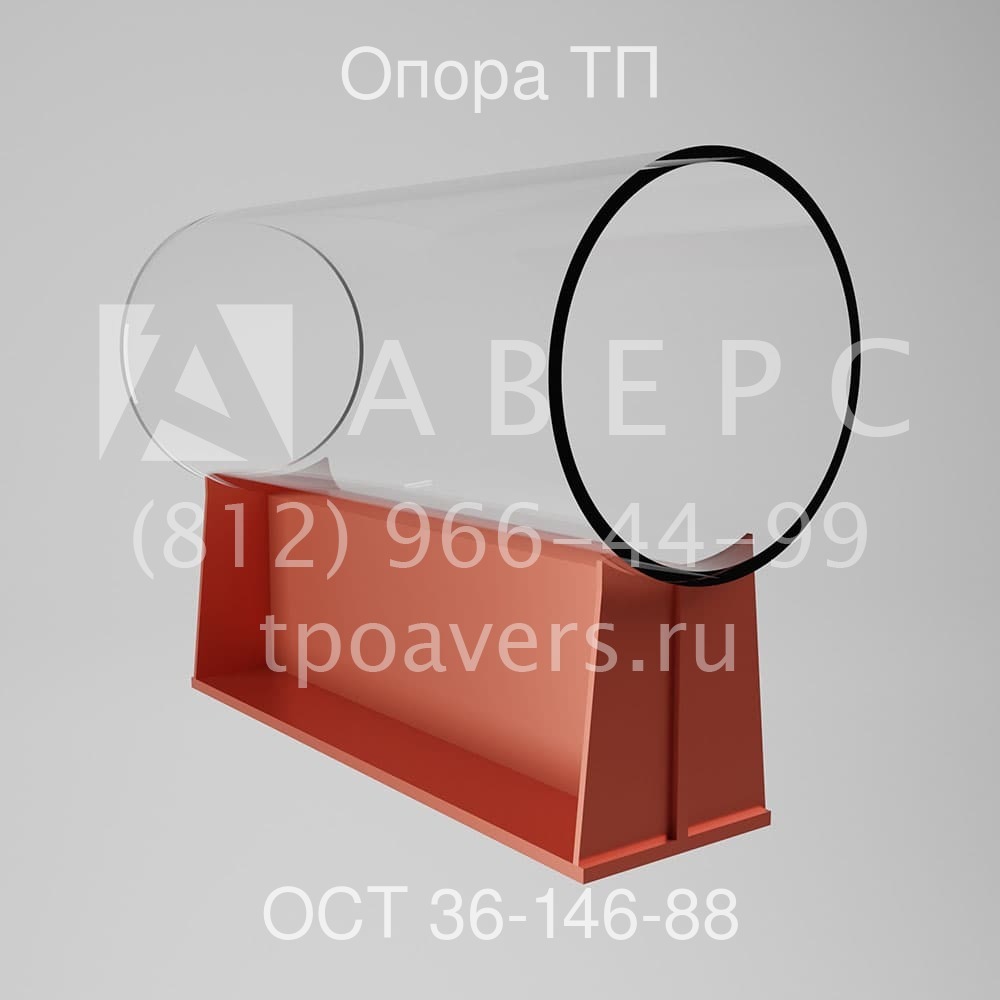

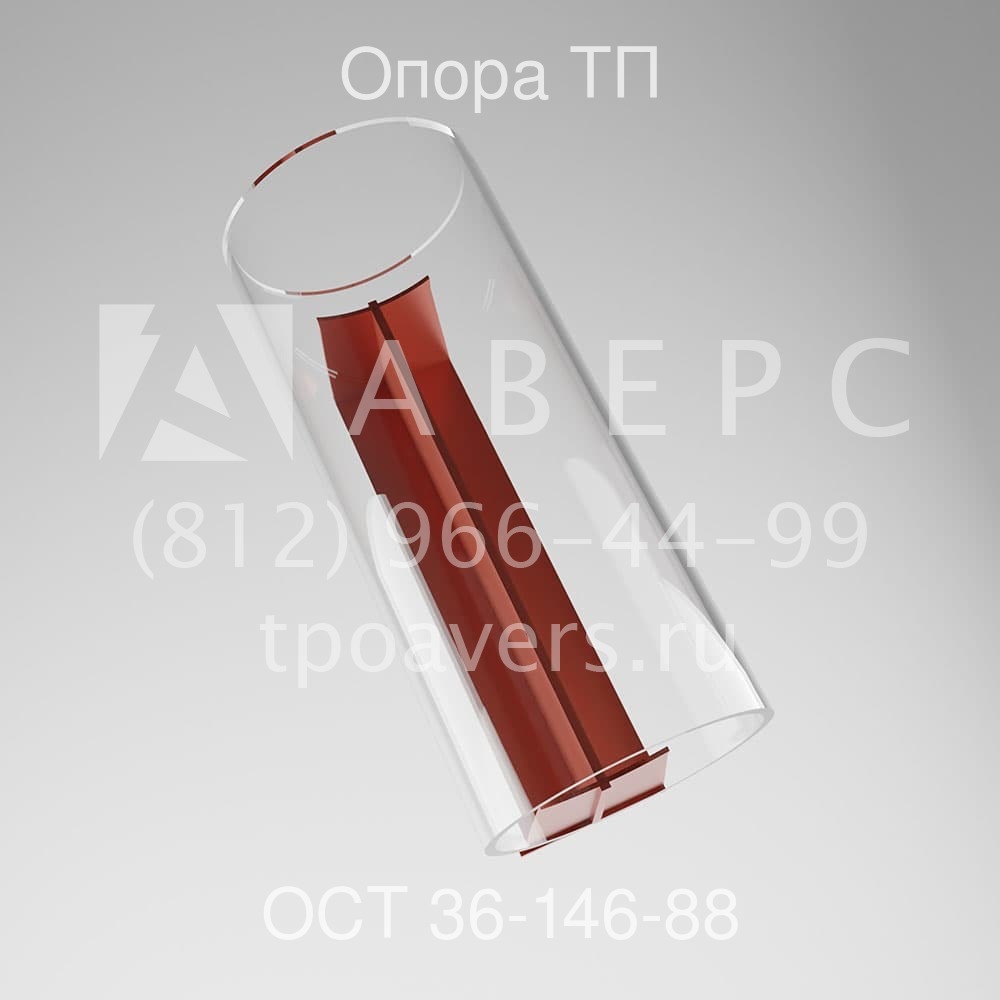

Опоры тавровые приварные (ТП) предназначены для крепления стальных технологических трубопроводов с различным наружным диаметром и различного назначения. Состоят из сортового прокатного или сварного тавра. Изготавливаются согласно ОСТ 36-146-88 тип ТП из углеродистой стали ВСт3пс, ст. 20, 09Г2С, и нержавеющей 12Х18Н10Т.
Основные технические характеристики опор ОСТ 36-146-88. Тип ТП
|
Обозначение |
Исполнение |
Толщина материала S,мм. |
№ профиля двутавра |
Высота до снования трубопровода Н, мм. |
Масса, кг. |
|
18-ТП-АС00 |
АС00 |
5 |
¯ |
70 |
0,6 |
|
18-ТП-АС10 |
АС10 |
5 |
¯ |
100 |
0,7 |
|
25-ТП-АС00 |
АС00 |
5 |
¯ |
70 |
0,6 |
|
25-ТП-АС10 |
АС10 |
5 |
¯ |
100 |
0,7 |
|
32-ТП-АС00 |
АС00 |
5 |
¯ |
70 |
0,6 |
|
32-ТП-АС10 |
АС10 |
5 |
¯ |
100 |
0,7 |
|
45-ТП-АС00 |
АС00 |
5 |
¯ |
70 |
0,6 |
|
45-ТП-АС10 |
АС10 |
5 |
¯ |
100 |
0,7 |
|
57-ТП-А11 |
А11 |
¯ |
20 |
100 |
1,8 |
|
57-ТП-А12 |
А12 |
¯ |
20 |
100 |
3,6 |
|
57-ТП-АС11 |
АС11 |
6 |
¯ |
100 |
1,7 |
|
57-ТП-АС12 |
АС12 |
6 |
¯ |
100 |
3,4 |
|
57-ТП-А21 |
А21 |
¯ |
30 |
150 |
3,1 |
|
57-ТП-А22 |
А22 |
¯ |
30 |
150 |
6,2 |
|
57-ТП-АС21 |
АС21 |
6 |
¯ |
150 |
2,2 |
|
57-ТП-АС22 |
АС22 |
6 |
¯ |
150 |
4,4 |
|
76-ТП-А11 |
А11 |
¯ |
20 |
100 |
1,8 |
|
76-ТП-А12 |
А12 |
¯ |
20 |
100 |
3,6 |
|
76-ТП-АС11 |
АС11 |
6 |
¯ |
100 |
1,7 |
|
76-ТП-АС12 |
АС12 |
6 |
¯ |
100 |
3,4 |
|
76-ТП-А21 |
А21 |
¯ |
30 |
150 |
3,1 |
|
76-ТП-А22 |
А22 |
¯ |
30 |
150 |
6,2 |
|
76-ТП-АС21 |
АС21 |
6 |
¯ |
150 |
2,2 |
|
76-ТП-АС22 |
АС22 |
6 |
¯ |
150 |
4,4 |
|
89-ТП-А11 |
А11 |
¯ |
20 |
100 |
1,8 |
|
89-ТП-А12 |
А12 |
¯ |
20 |
100 |
3,6 |
|
89-ТП-АС11 |
АС11 |
6 |
¯ |
100 |
1,7 |
|
89-ТП-АС12 |
АС12 |
6 |
¯ |
100 |
3,4 |
|
89-ТП-А21 |
А21 |
¯ |
30 |
150 |
3,1 |
|
89-ТП-А22 |
А22 |
¯ |
30 |
150 |
6,2 |
|
89-ТП-АС21 |
АС21 |
6 |
¯ |
150 |
2,2 |
|
89-ТП-АС22 |
АС22 |
6 |
¯ |
150 |
4,4 |
|
108-ТП-Б12 |
Б12 |
¯ |
20 |
100 |
4,0 |
|
108-ТП-БС12 |
БС12 |
6 |
¯ |
100 |
3,8 |
|
108-ТП-Б22 |
Б22 |
¯ |
30 |
150 |
7,0 |
|
108-ТП-БС22 |
БС22 |
6 |
¯ |
150 |
5,0 |
|
133-ТП-Б12 |
Б12 |
¯ |
20 |
100 |
4,0 |
|
133-ТП-БС12 |
БС12 |
6 |
¯ |
100 |
3,8 |
|
133-ТП-Б22 |
Б22 |
¯ |
30 |
150 |
7,0 |
|
133-ТП-БС22 |
БС22 |
6 |
¯ |
150 |
5,0 |
|
159-ТП-Б12 |
Б12 |
¯ |
20 |
100 |
4,0 |
|
159-ТП-БС12 |
БС12 |
6 |
¯ |
100 |
3,8 |
|
159-ТП-Б22 |
Б22 |
¯ |
30 |
150 |
7,0 |
|
159-ТП-БС22 |
БС22 |
6 |
¯ |
150 |
5,0 |
Таблица подбора
| Модель | Наименование | Норматив | Тип | Под трубы, Дн | Материал, сталь | Покрытие | Масса, кг |
|---|---|---|---|---|---|---|---|
| Опора тавровая приварная ТП | Опора для трубопровода | ОСТ 36-146-88 | ТП (тавровая приварная) | от 18 мм до 159 мм | ст20, 09Г2С, 12Х18Н10Т | ГФ-021 | от 0,6 до 5 |
| Опора тавровая хомутовая ТХ | |||||||
| Опора корпусная приварная КП | |||||||
| Опора корпусная хомутовая КХ | |||||||
| Опора трубчатая ТР | |||||||
| Опора швеллерная приварная ШП | |||||||
| Опора уголковая приварная УП | |||||||
| Опора хомутовая бескорпусная ХБ | |||||||
| Опора трубчатая крутоизогнутых отводов ТО | |||||||
| Опора вертикальных трубопроводов ВП | |||||||
| Опора катковая направляющая КН |
