Обратный клапан типа Захлопка на дренажном выпуске Ду 200

Описание и область применения

Обратный клапан типа захлопка на дренажном выпуске Ду 200 представляет собой важный элемент трубопроводной системы, предназначенный для предотвращения обратного потока среды. Он выполняет защитную функцию, обеспечивая надежность работы оборудования и предотвращая возможные аварийные ситуации, вызванные неконтролируемым движением рабочей среды в противоположном направлении.

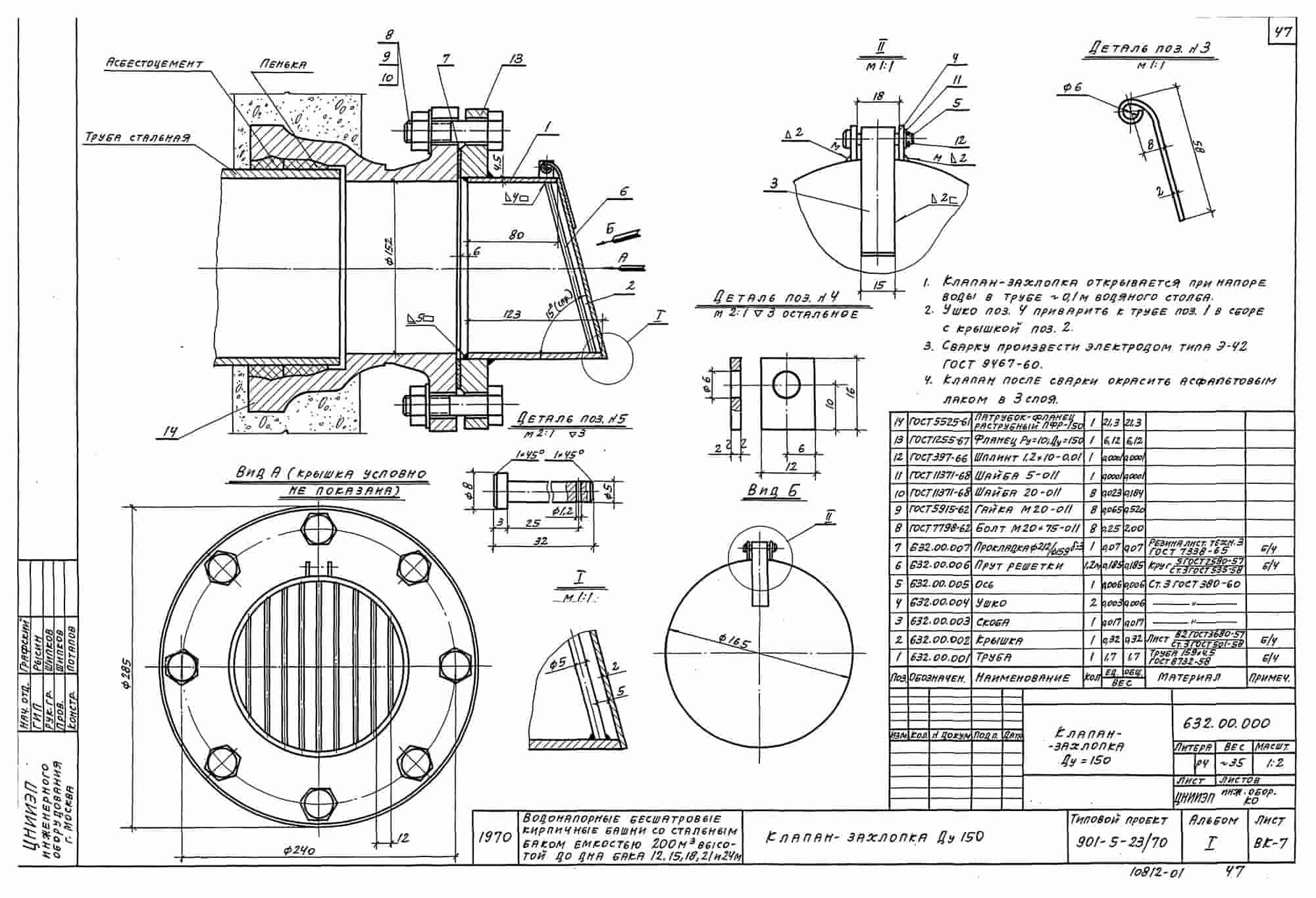

Конструкция обратного клапана типа захлопка достаточно проста, но в то же время эффективна. Основными его элементами являются корпус, запорный орган в виде диска или заслонки, ось вращения, седло и элементы крепления. Корпус выполняется из прочных и устойчивых к воздействию агрессивных сред материалов, таких как чугун, сталь или специальные сплавы, обеспечивающие долговечность эксплуатации. Запорный орган, представляющий собой захлопку, крепится на оси, что позволяет ему свободно открываться при движении среды в заданном направлении и автоматически закрываться при попытке движения в обратную сторону.

Принцип работы клапана основан на естественном давлении потока рабочей среды. При нормальном направлении движения жидкости или газа захлопка открывается под действием потока, обеспечивая его беспрепятственное прохождение. Как только давление снижается или появляется обратный поток, заслонка под воздействием силы тяжести или возвратной пружины автоматически закрывается, препятствуя рециркуляции среды. Это предотвращает появление гидравлических ударов, смешение различных сред, а также защищает оборудование от повреждений.

Использование обратного клапана типа захлопка на дренажном выпуске Ду 200 особенно актуально для трубопроводных систем, работающих с дренажными жидкостями, конденсатом, сточными водами или другими средами, где требуется исключение их обратного перемещения. Такие клапаны устанавливаются на насосных станциях, в системах отопления, водоснабжения, канализации, химической и нефтехимической промышленности. Благодаря своей надежности и простоте конструкции они широко применяются в различных отраслях.

Материал изготовления клапана играет ключевую роль в его эксплуатационных характеристиках. Для работы с агрессивными средами используются нержавеющая сталь, бронза или специальные покрытия, устойчивые к коррозии и химическому воздействию. В случае обычных водопроводных или канализационных систем допускается применение чугуна или углеродистой стали. Важно, чтобы материал соответствовал требованиям конкретной среды, поскольку это влияет на долговечность и надежность работы клапана.

Диаметр условного прохода 200 мм (Ду 200) говорит о том, что клапан предназначен для работы с достаточно большими объемами жидкости или газа. Это характерно для промышленных трубопроводов, где необходима высокая пропускная способность. При этом важным параметром является рабочее давление, которое клапан способен выдерживать без деформации и разрушения. Для разных моделей этот показатель может варьироваться, и при выборе изделия необходимо учитывать условия эксплуатации.

Монтаж обратного клапана требует соблюдения определенных правил, чтобы обеспечить его эффективную работу. Клапан устанавливается в строго определенном положении, соответствующем направлению потока рабочей среды. Отклонение от правильного положения может привести к некорректной работе устройства и быстрому выходу его из строя. Также важно учитывать возможность доступа к клапану для проведения технического обслуживания и ремонта.

Обслуживание клапана заключается в периодической проверке его состояния, очистке от возможных загрязнений и при необходимости замене отдельных элементов. При эксплуатации в средах с высоким содержанием механических примесей возможно изнашивание седла и уплотнительных элементов, что требует своевременной диагностики и ремонта. В некоторых конструкциях предусмотрены специальные люки или съемные крышки, облегчающие доступ к внутренним элементам клапана.

Среди преимуществ обратных клапанов типа захлопка можно выделить их простоту конструкции, высокую надежность, невысокую стоимость по сравнению с другими типами запорной арматуры, а также минимальные требования к техническому обслуживанию. Однако существуют и определенные ограничения. Например, при низком давлении потока заслонка может не обеспечивать полного перекрытия, что в некоторых случаях требует установки дополнительных устройств, например, пружинных механизмов для повышения герметичности.

В зависимости от условий эксплуатации можно выбрать различные модификации клапана. Некоторые модели имеют демпфирующие элементы, предотвращающие резкие удары заслонки при закрытии, что особенно важно в системах с высоким давлением. Также существуют клапаны с двойной заслонкой, обеспечивающие более плавную работу и сниженный износ деталей.

Важным параметром при выборе клапана является его гидравлическое сопротивление. Чем меньше сопротивление, тем выше эффективность системы в целом, так как снижается потеря давления. В связи с этим производители стремятся разрабатывать конструкции с оптимальной аэродинамической формой заслонки, уменьшая влияние турбулентности и сопротивления потока.

Также стоит учитывать условия окружающей среды, в которой эксплуатируется клапан. В регионах с низкими температурами важно предусмотреть защиту от замерзания, так как образование ледяных пробок может привести к полному выходу из строя оборудования. В таких случаях применяют специальные обогреваемые корпуса или теплоизоляцию.

При проектировании трубопроводных систем с использованием обратных клапанов типа захлопка необходимо учитывать не только характеристики самого клапана, но и условия его работы в комплексе с другими элементами системы. Неправильный выбор параметров или нарушение технологии монтажа могут привести к значительным потерям эффективности и даже аварийным ситуациям.

Современные технологии позволяют значительно повысить надежность и долговечность таких клапанов. Например, использование композитных материалов и полимерных покрытий позволяет снизить массу изделия, повысить его коррозионную стойкость и уменьшить шум при работе. Новые инженерные решения помогают уменьшить время срабатывания клапана и повысить его эффективность в условиях нестабильного давления.

Таким образом, обратный клапан типа захлопка на дренажном выпуске Ду 200 является важным элементом трубопроводных систем, обеспечивающим защиту от обратного потока рабочей среды. Его применение необходимо в различных отраслях промышленности, где требуется надежность, долговечность и простота эксплуатации. При правильном выборе материала, грамотном монтаже и регулярном обслуживании такие клапаны способны обеспечивать бесперебойную работу системы в течение длительного времени, минимизируя вероятность аварийных ситуаций.
