Люк-лаз Ду 600 по серии 4.901-18 (ТМ 28.01.00)

Описание и область применения

Люк-лаз Ду 600 по чертежу ТМ 28.01.00 предназначен для установки на крыше вертикальных стальных резервуаров и промышленных емкостей, и может быть использован для очистки, ремонта, монтажных работ внутри резервуара и для доставки оборудования внутрь емкости. Также диаметр люка позволяет извлекать донные отложения. Для резервуаров со стационарной крышей должно быть установлено как минимум два люк-лаза герметичных. Люк-лаз предназначен для проведения газоопасных, огневых или монтажных работ, выполняемых техническим персоналом по обслуживанию резервуара. А также на резервуарах предусмотрены световые люки которые при проведении работ внутри емкости обеспечивают проветривание и освещение внутренней части.

Люк-лаз Ду 600 ориентирован на типовые резервуары. Он предоставляет доступ внутрь емкости, защищает ее содержимое от контакта с внешней средой. Люки Ду 600 серии используются в добывающей и перерабатывающей промышленности, востребованы на химических заводах. Изделия устойчивы к коррозионному поражению, прекрасно переносят механическое воздействие.

Люк-лак герметический Ду 600 по серии 4.901-18 представляет собой металлическую обечайку с фланцем и опорным кольцом для крепления вертикально в железобетонную плиту (допускается горизонтальное крепление) с последующей заливкой цементным раствором. Люк-лаз Ду 600 по чертежу ТМ 28.01.00 комплектуется крышкой-заглушкой с ручками, резиновой прокладкой, обеспечивающей герметичность и комплектом крепежа. Для удобства открывания люк-лаза на крышке устанавливают специальные ручки. На изделие наносится антикоррозионное покрытие ГФ-021 в несколько слоев.

Стандартно люк-лаз Ду 600 (ЛЛ 600) изготавливаются из марки стали Ст3, ст20. Но, по запросу возможно изготовление из марок стали – 09Г2С, 12Х18Н10Т и других видов сталей. Для облегчения открывания, при желании клиента, можно снабдить крышку люк-лаза поворотным устройством в виде петель. Люк-лаз герметический Ду 600 (ЛЛ 600) изготавливаются в соответствии с чертежом ТМ 28.01.00 СБ и техническими требованиями серии 4.901-18. По устойчивости к воздействию климатических факторов внешней среды люк-лаз соответствует исполнению У и УХЛ, категории размещения 1 по ГОСТ 15150-69.

Люк-лаз Ду 600 представляет собой стакан из трубы диаметром 600 мм с установленным в верхней части фланцевым соединением и опорным ребром. Такой люк-лаз устанавливается на верхней поверхности резервуара. Люк предназначен для чистки внутренней поверхности резервуара и проведения различных работ по обслуживанию и ремонту оборудования.

Сроки изготовления минимальной партии – 3 рабочих дня. В зависимости от объема заказа сроки могут увеличиваться или уменьшаться. Вся отгружаемая продукция поставляется с паспортами качества и с сертификатами на применяемый материал. Условия хранения и транспортировки продукции полностью соответствуют регламентирующим нормам. Гарантия на всю поставляемую продукцию. Для удобства транспортировки и оптимизации транспортных расходов, по договоренности с заказчиком, практикуется отправка люков и крышек к ним отдельно, что позволяет существенно снизить транспортные расходы на междугородние перевозки.

Все конструкции известных люков для ревизии и ремонта резервуаров практически одинаковы. В конструкцию всех люков входят: корпус самого люка и крышка опускаемая сверху. Для жёсткого крепления при монтаже люка применяется накладка для усиления, такие прокладки бывают кольцевыми или П-образными. Корпус люка соединяется с крышкой благодаря фланцевому соединению через специальную устойчивую к нефтепродуктам прокладку. Наличие прокладки в данном соединении необходимо, так как она обеспечивает герметичность всего соединения.

Вся продукция отгружается со склада Санкт-Петербурга. Отправка в любой город РФ и страны ближнего зарубежья. Имеется возможность доставки продукции до терминала отправления транспортной компании. Работаем со всеми крупными транспортными компаниями на рынке грузовых перевозок. Возможен самовывоз товара с нашего склада.

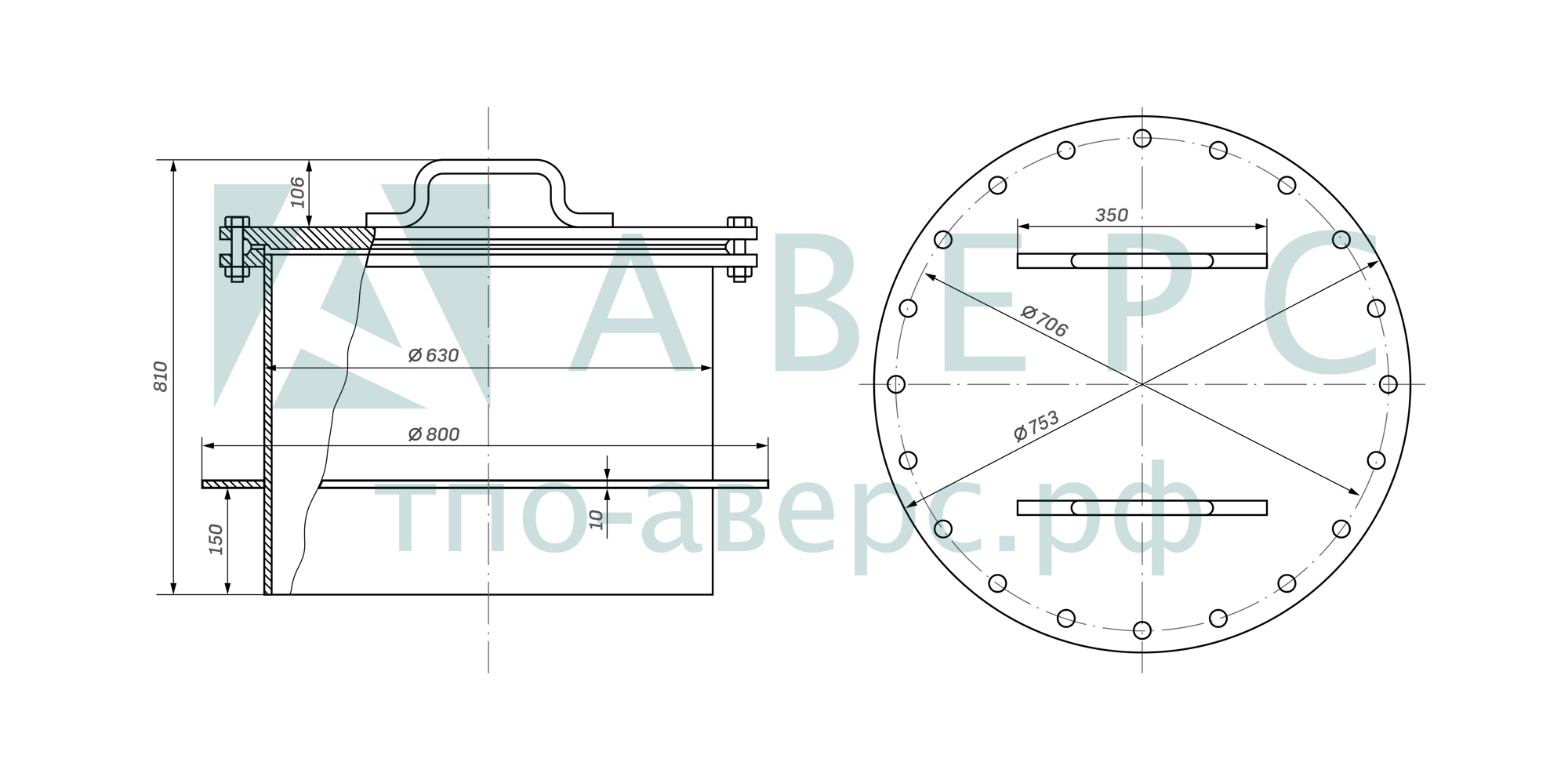

Люк-лаз герметический Ду 600. Сборочный чертеж ТМ 28.01.00

Размеры на чертеже приведены для справки.

Таблица подбора
