Грязевик абонентский вертикальный Ду 65 Ру 1,6 МПа (исп. 3)

Грязевик вертикальный Ду 65 Ру 1,6 МПа (Исполнение 3) используется на электростанциях, в котельных, элеваторных узлах, тепловых вводах зданий и сооружений различного назначения. Грязевик устанавливается на линии трубопровода при помощи фланцевых соединений или под приварку.

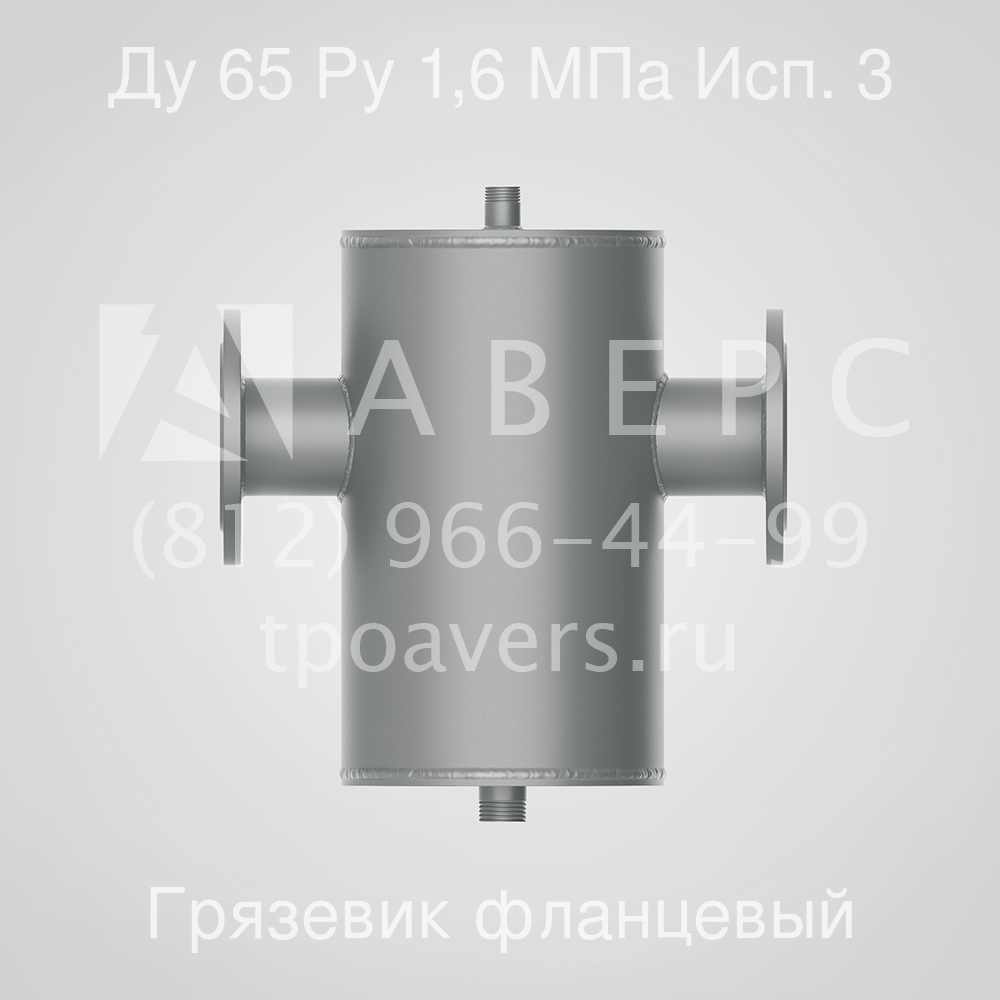

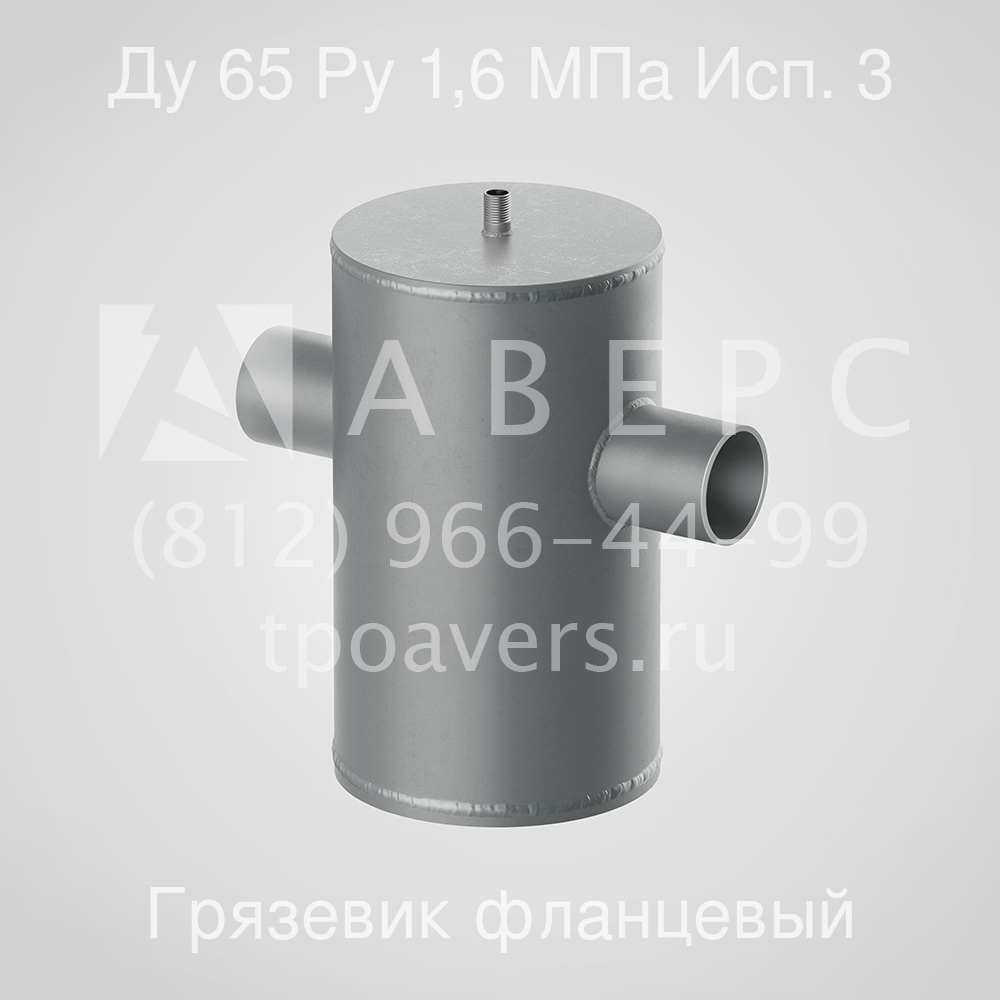

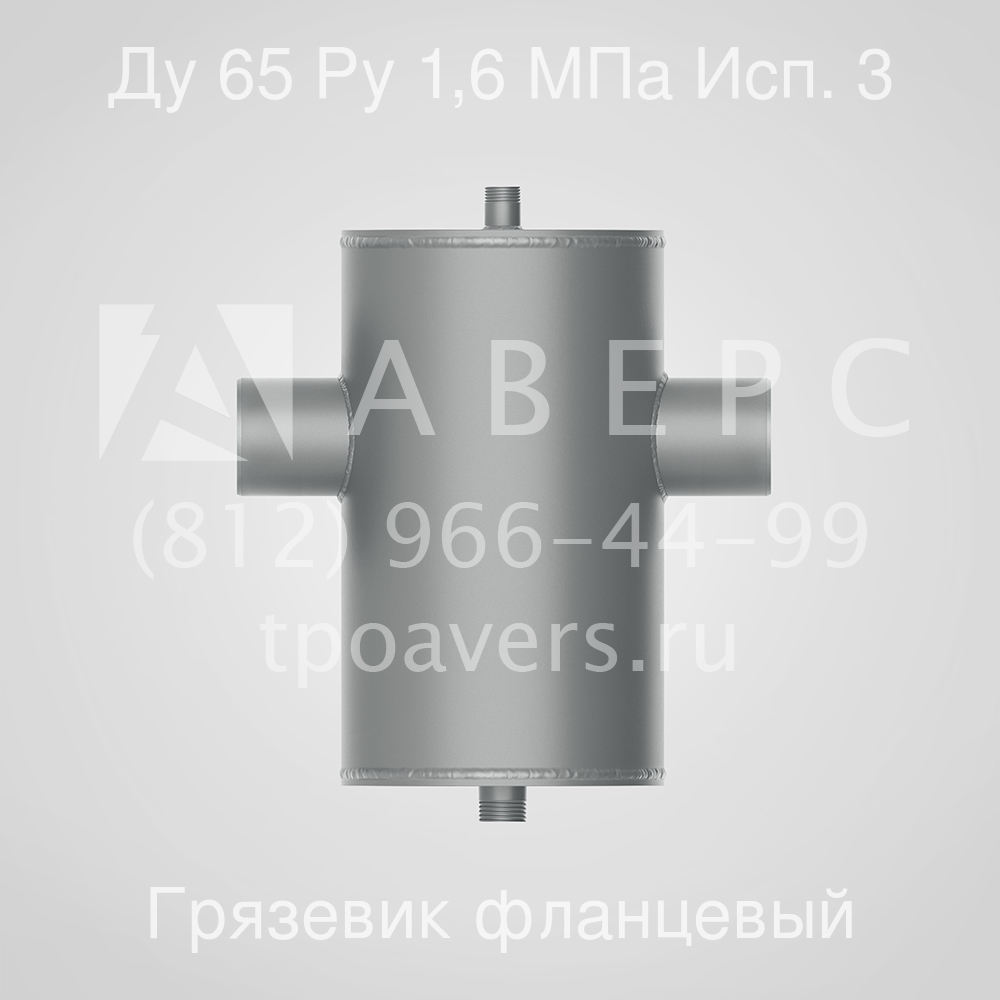

Грязевик абонентский вертикальный Ду 65 Ру 1,6 МПа (исп. 3) - вид 1 Грязевик абонентский вертикальный Ду 65 Ру 1,6 МПа (исп. 3) - вид 2 Грязевик абонентский вертикальный Ду 65 Ру 1,6 МПа (исп. 3) - вид 3 Грязевик абонентский вертикальный Ду 65 Ру 1,6 МПа (исп. 3) - вид 4

Быстрый заказ

Оставьте свою заявку и мы свяжемся в течении 10 минут.

100 out of 100 based on 24 user ratings
  • Описание
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Грязевик абонентский вертикальный фланцевый Ду 65 Ру 1,6 МПа Исполнение 3 - очищающий элемент трубопровода, предназначенный для своевременной очистки системы от пыли, грязи. Без грязевика невозможно обеспечить бесперебойную и стабильную работу системы. Грязевики удаляют механические и химические примеси с сети трубопроводов. Вертикальные грязевики устанавливают в котельных, тепловых вводах различных зданий и в элеваторных узлах. Они обладают целым рядом преимуществ.



Грязевик вертикальный фланцевый Ду 65 Ру 1,6 МПа имеет наружный диаметр Дн 219 мм и рассчитан на рабочее давление Ру 1,6 МПа.



Прибор рассчитан на работу в высокотемпературной среде, поэтому широко используется при монтаже отопительных систем зданий и сооружений. Монтаж грязевиков, как правило, производят в местах ввода в здание или в тепловой пункт. Это наиболее целесообразно, поскольку лучше предотвратить попадание загрязнения в комплексную часть системы, где множество дорогостоящих приборов. Главной особенностью вертикальных грязевиков является использование сетчатого элемента в качестве фильтра устройства.



Монтажные работы по установке грязевика начинают с проверки соответствия диаметра труб и фильтрующего прибора. После этого надежно закрепляют трубы на опорных элементах, для исключения динамических нагрузок на прибор во время работы системы. Соединение частей грязевика с трубопроводом производится при помощи закручивания крепежных болтов и последовательного соединения фланцев. Грязевик вертикальный Ду 40 Исполнение 3 изготавливается из стали ст20. По желанию заказчика также возможно изготовление из стали марки 09Г2С или 12Х18Н10Т. В качестве защитного покрытия используется грунт ГФ-021. При необходимости возможно цинкование.



Грязевик вертикальный Ду 65 не входит в перечень продукции подлежащей обязательной сертификации, предусмотренной Таможенным союзом ЕврАзЭС, а также требованиями действующих на настоящий момент технических регламентов Российской Федерации и Таможенного союза.



Присоединение к трубопроводу происходит одним из предусмотренных способов, в зависимости от модели грязевика. Первый вариант – под приварку. Второй – посредством фланцевого соединения.

Обозначение грязевика (Исполнение 3)

Диаметр условный Ду, мм

Диаметр наружный Дн, мм

Длина L, мм

Высота H, мм

Давление Ру, кг/см2

Масса, кг

Грязевик вертикальный фланцевый Ду 40

40

159

308

217

1,6

8,5

Грязевик вертикальный фланцевый Ду 50

50

159

359

259

1,6

9

Грязевик вертикальный фланцевый Ду 65

65

219

419

369

1,6

17

Грязевик вертикальный фланцевый Ду 80

80

219

419

369

1,6

21

Грязевик вертикальный фланцевый Ду 100

100

273

473

421

1,6

30

Грязевик вертикальный фланцевый Ду 125

125

325

526

441

1,6

40

Грязевик вертикальный фланцевый Ду 150

150

325

526

563

1,6

45

Грязевик вертикальный фланцевый Ду 200

200

426

626

669

1,6

98
