Грязевик горизонтальный ТС-566.00.000-18

Грязевики горизонтальные Ду 700 Ру 1,0 МПа ТС-566.00.000-18 Серия 5.903-13 Выпуск 5 выполняют функцию предварительной очистки воды от механических примесей и взвешенных частиц. Применяются в системах отопления, горячего и холодного водоснабжения.

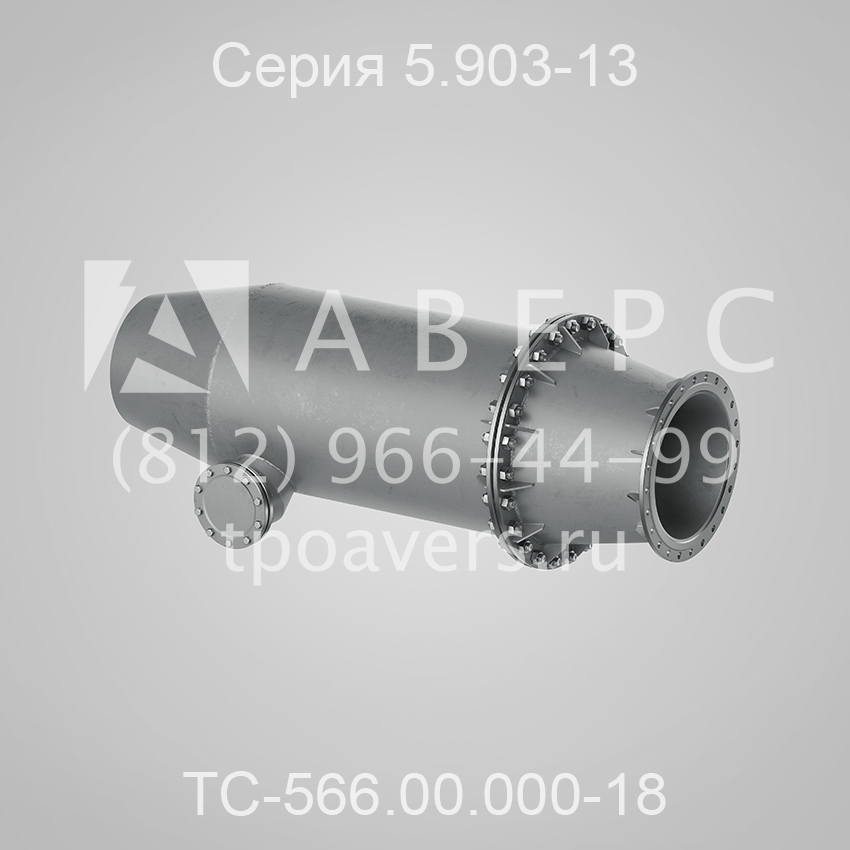

Грязевик горизонтальный ТС-566.00.000-18 - вид 1 Грязевик горизонтальный ТС-566.00.000-18 - вид 2

Основные технические характеристики:

100 out of 100 based on 24 user ratings
  • Описание
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Грязевик горизонтальный ТС-566.00.000-18 Ду 700 Ру 1,0 МПа предназначен для фильтрации воды от крупных и средних взвешенных и всплывающих частиц в системах отопления, горячего и холодного водоснабжения. Для выполнения этой задачи в грязевике установлена нержавеющая сетка, при помощи которой происходит отсеивание и дальнейшее удаления через технологические отверстия загрязнений. Применяются на ТЭЦ, котельных и других технологических линиях водоснабжения.



Грязевик горизонтальный Ду 700 Ру 1,0 МПа ТС-566.00.000-18 с диаметром патрубка на входе Дн 704 мм и давлением Ру 1,0 МПа.



Грязевики изготавливаются из углеродистой и низколегированной сталей. Грязевики из углеродистых сталей ст20, ВСт3сп5 применяются в районах строительства тепловых сетей с расчетной температурой наружного воздуха не ниже минус 40 °C. Для районов с расчетной температурой наружного воздуха от минус 40 °C до минус 60 °C грязевики изготавливаются из низколегированной стали 09Г2С.



Принцип действия грязевика ТС-566 серии 5.903-13



Вода, пройдя через входной патрубок попадает во внутреннюю полость корпуса, где ее скорость резко замедляется в связи с большим увеличением проходного сечения. Из-за падения скорости потока воды, взвешенные крупные частицы — песок, ил, окалина оседают на дно. Для улавливания более мелких частиц и дополнительного снижения скорости потока отверстие выходного патрубка закрыто мелкоячеистой сеткой.



В процессе эксплуатации требуется контролировать гидравлическое сопротивление по показаниям манометров на линии трубопровода до и после грязевика. В случае превышения значения гидравлического сопротивления, указанного в паспорте, необходимо произвести очистку грязевика от накопившихся отложений.

Таблица подбора


Модель Условное давление Ру, МПа Условный проход Ду, мм Dн1 Dн2 D1 L L1 h1 h2 d Кол-во отв. n Масса, кг
ТС-566.00.000 2,5 500 514 820 273 660 2 870 500 515 345 42 20 1 240
ТС-566.00.000-01 2,5 600 610 920 273 770 2 980 550 550 380 42 20 1 540
ТС-566.00.000-02 2,5 700 698 1 020 325 875 3 220 600 605 415 48 24 2 057
ТС-566.00.000-03 2,5 800 798 1 220 325 990 3 780 650 675 485 48 24 2 867
ТС-566.00.000-04 2,5 900 896 1 220 325 1 090 3 432 700 675 485 56 28 2 913
ТС-566.00.000-05 2,5 1 000 992 1 420 426 1 210 4 082 750 790 565 62 28 4 288
ТС-566.00.000-06 2,5 1 200 1 192 1 620 426 1 420 4 158 800 860 635 62 32 5 246
ТС-566.00.000-07 2,5 1 400 1 392 1 820 426 1 640 4 260 850 930 705 66 36 6 708
ТС-566.00.000-08 1,6 500 514 820 273 650 2 885 500 510 345 35 20 894
ТС-566.00.000-09 1,6 600 614 920 273 770 2 982 550 545 380 42 20 1 117
ТС-566.00.000-10 1,6 700 704 1 020 325 840 3 225 600 605 415 42 24 1 488
ТС-566.00.000-11 1,6 800 802 1 220 325 950 3 798 650 675 490 42 24 2 126
ТС-566.00.000-12 1,6 900 900 1 220 325 1 050 3 435 700 675 490 42 28 2 043
ТС-566.00.000-13 1,6 1 000 1 000 1 420 426 1 170 4 090 750 790 570 48 28 3 125
ТС-566.00.000-14 1,6 1 200 1 196 1 620 426 1 390 4 190 800 860 640 56 32 4 266
ТС-566.00.000-15 1,6 1 400 1 392 1 820 426 1 590 4 292 850 930 710 56 36 4 958
ТС-566.00.000-16 1,0 500 514 820 273 620 2 805 500 515 345 28 20 730
ТС-566.00.000-17 1,0 600 614 920 273 725 2 902 550 550 380 32 20 863
ТС-566.00.000-18 1,0 700 704 1 020 325 840 3 12 600 605 415 32 24 1 135
ТС-566.00.000-19 1,0 800 802 1 220 325 950 3 688 650 675 490 35 24 1 710
ТС-566.00.000-20 1,0 900 900 1 220 325 1 050 3 330 700 675 490 35 28 1 704
ТС-566.00.000-21 1,0 1 000 1 000 1 420 426 1 160 4 000 750 790 570 35 28 2 447
ТС-566.00.000-22 1,0 1 200 1 198 1 620 426 1 380 4 110 800 860 640 42 32 3 339
ТС-566.00.000-23 1,0 1 400 1 392 1 820 426 1 590 4 210 850 930 710 48 36 3 912
