Фонари смотровые АТК 26-01-1-89

Компания ТПО "Аверс" реализует фонари смотровые по АТК 26-01-1-89. Фонари предназначены для осуществления визуального контроля прохождения рабочих сред по трубопроводу. Фонари изготавливаются с условным проходом от 20 до 200 мм для работы под давлением не более 1,6 МПа. Смотровые фонари не критичны к установке и поддерживают работоспособность в любом положении. Изделие может определить лишь наличие или отсутствие потока рабочей среды и не выдает количественные показатели потока. Установка осуществляется на паро-трубопроводах и трубопроводах нефтеперерабатывающих и химических предприятиях, бумажно-целлюлозных комбинатов и др. Рабочей средой трубопровода является: пар, вода, нефтепродукты, газ и газообразные среды. Температура рабочей среды: от -40С до +300С. Направление подачи рабочей среды: любое. Тип присоединения: фланцевое, под приварку. Согласно АТК 26-01-1-89, отдельные детали фонарей изготавливаются из следующих сталей: ст. 20, 25, 35 (ГОСТ 1050); 12Х18Н10Т (ГОСТ 5632); по желанию заказчика смотровые фонари могут быть из других сталей (09Г2С и пр.).

Прайс-лист и наличие заказать

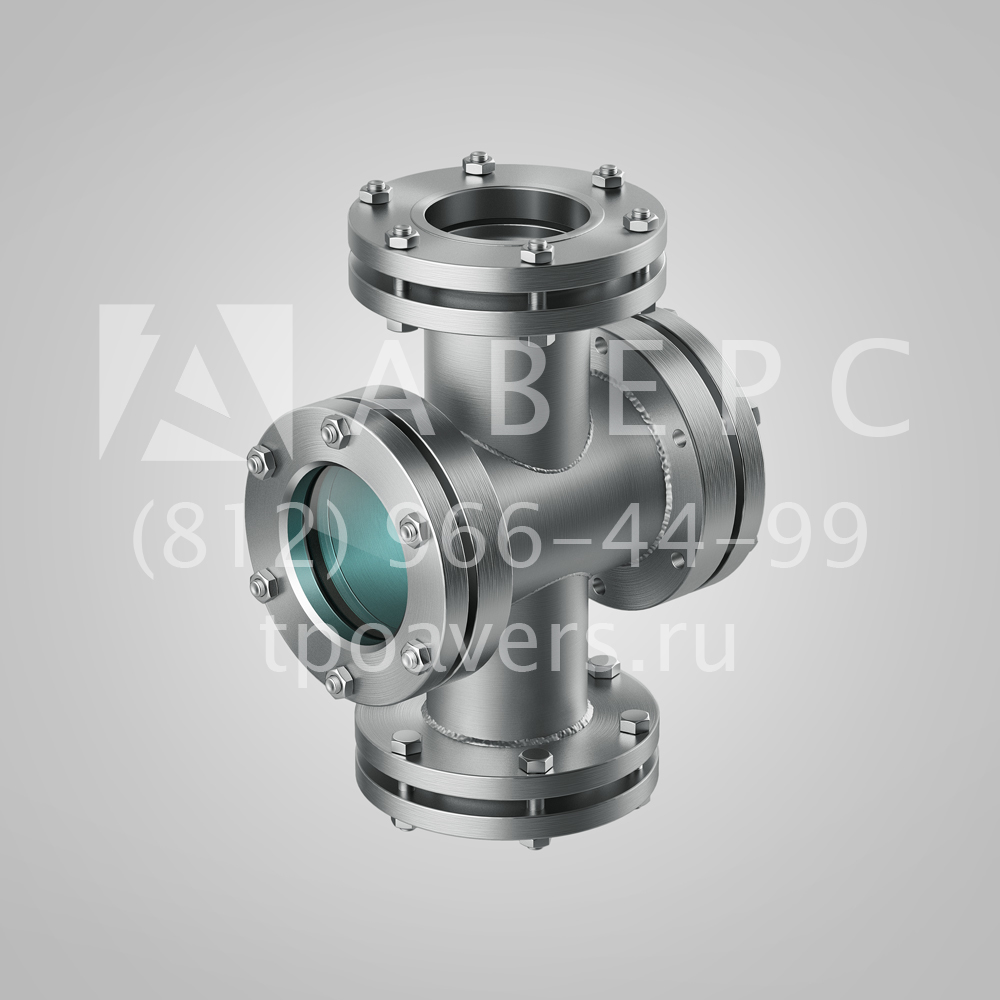

Фонарь смотровой трубопроводный по АТК 26-01-1-89 предназначен для визуального контроля наличия или отсутствия потока рабочей среды в трубопроводе. При этом возможность получения качественных или других характеристик рабочей среды - отсутствует. Фонари смотровые рассчитаны на применение на трубопроводах с диаметрами условного прохода от 20 до 300 мм, при температуре рабочей среды от -20 до + 300 градусов и давлением до 1,6 МПа. Для контроля наличия или отсутствия потока рабочей среды, в смотровых фонарях предусмотрены смотровые стекла, которые могут быть установлены как с одной, так и с двух сторон. Крепление фонаря к трубопроводу, в зависимости от исполнения может быть как фланцевым, так и штуцерным (под приварку). Нормативно-технический документ АТК 26-01-1-89, является одним из основных документов, по которому изготавливаются фонари смотровые. Данный документ предусматривает три типа фонарей, в зависимости от диаметра трубопровода и рабочего давления: от 20 до 300 мм с давлением от 0,6 до 1,6МПа, от 20 до 80 мм с давлением от 0,6 до 1,6МПа и от 20 до 150 мм с давлением от 0,2 до 0,6 МПа. Каждый из типов фонарей предусматривает три исполнения: с ответными фланцами, без ответных фланцев и без фланцев. Материал изготовления смотрового фонаря выбирается исходя из агрессивности рабочей среды и климатического исполнения.

Таблица подбора Фонарей смотровых АТК 26-01-1-89

Наименование	Тех. альбом	Модель	Тип	Условный проход Ду, мм	Условное давление, МПа	Температура среды, °C	Материал, марка стали	Масса, кг



Фонарь смотровой	АТК 26-01-1-89	1-2-100-0,6-1-20	2 - без ответных фланцев	100	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	30,3
Фонарь смотровой	АТК 26-01-1-89	1-2-150-0,6-1-20	2 - без ответных фланцев	150	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	31,5
Фонарь смотровой	АТК 26-01-1-89	1-2-200-0,6-1-20	2 - без ответных фланцев	200	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	47,3
Фонарь смотровой	АТК 26-01-1-89	1-2-250-0,6-1-20	2 - без ответных фланцев	250	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	60,7
Фонарь смотровой	АТК 26-01-1-89	1-2-300-0,6-1-20	2 - без ответных фланцев	300	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	72,7
Фонарь смотровой	АТК 26-01-1-89	1-3-20-0,6-1-20	3 - без фланцев	20	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	7,4
Фонарь смотровой	АТК 26-01-1-89	1-3-32-0,6-1-20	3 - без фланцев	32	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	7,6
Фонарь смотровой	АТК 26-01-1-89	1-3-50-0,6-1-20	3 - без фланцев	50	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	11,1
Фонарь смотровой	АТК 26-01-1-89	1-3-80-0,6-1-20	3 - без фланцев	80	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	20,2
Фонарь смотровой	АТК 26-01-1-89	1-3-100-0,6-1-20	3 - без фланцев	100	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	20,8
Фонарь смотровой	АТК 26-01-1-89	1-3-150-0,6-1-20	3 - без фланцев	150	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	15,9
Фонарь смотровой	АТК 26-01-1-89	1-3-200-0,6-1-20	3 - без фланцев	200	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	27,1
Фонарь смотровой	АТК 26-01-1-89	1-3-250-0,6-1-20	3 - без фланцев	250	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	31,8
Фонарь смотровой	АТК 26-01-1-89	1-3-300-0,6-1-20	3 - без фланцев	300	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т
Фонарь смотровой	АТК 26-01-1-89	1-2-50-0,6-1-20	2 - без ответных фланцев	50	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	16,3
Фонарь смотровой	АТК 26-01-1-89	1-2-80-0,6-1-20	2 - без ответных фланцев	80	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	27,6
Фонарь смотровой	АТК 26-01-1-89	1-1-20-0,6-1-20	1 - с ответными фланцами	20	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	11,5
Фонарь смотровой	АТК 26-01-1-89	1-1-32-0,6-1-20	1 - с ответными фланцами	32	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	15,2
Фонарь смотровой	АТК 26-01-1-89	1-1-50-0,6-1-20	1 - с ответными фланцами	50	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	22,9
Фонарь смотровой	АТК 26-01-1-89	1-1-80-0,6-1-20	1 - с ответными фланцами	80	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	20,2
Фонарь смотровой	АТК 26-01-1-89	1-1-100-0,6-1-20	1 - с ответными фланцами	100	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	42,8
Фонарь смотровой	АТК 26-01-1-89	1-1-150-0,6-1-20	1 - с ответными фланцами	150	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	52,8
Фонарь смотровой	АТК 26-01-1-89	1-1-200-0,6-1-20	1 - с ответными фланцами	200	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	76,3
Фонарь смотровой	АТК 26-01-1-89	1-1-250-0,6-1-20	1 - с ответными фланцами	250	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	103,6
Фонарь смотровой	АТК 26-01-1-89	1-1-300-0,6-1-20	1 - с ответными фланцами	300	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	122,2
Фонарь смотровой	АТК 26-01-1-89	1-2-20-0,6-1-20	2 - без ответных фланцев	20	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	9,1
Фонарь смотровой	АТК 26-01-1-89	1-2-32-0,6-1-20	2 - без ответных фланцев	32	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	10,8
Фонарь смотровой	АТК 26-01-1-89	1-1-20-1,6-1-20	1 - с ответными фланцами	20	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	11,5
Фонарь смотровой	АТК 26-01-1-89	1-1-32-1,6-1-20	1 - с ответными фланцами	32	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	15,2
Фонарь смотровой	АТК 26-01-1-89	1-1-50-1,6-1-20	1 - с ответными фланцами	50	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	22,9
Фонарь смотровой	АТК 26-01-1-89	1-1-80-1,6-1-20	1 - с ответными фланцами	80	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	36,5
Фонарь смотровой	АТК 26-01-1-89	1-1-100-1,6-1-20	1 - с ответными фланцами	100	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	42,8
Фонарь смотровой	АТК 26-01-1-89	1-1-150-1,6-1-20	1 - с ответными фланцами	150	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	52,8
Фонарь смотровой	АТК 26-01-1-89	1-1-200-1,6-1-20	1 - с ответными фланцами	200	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	76,3
Фонарь смотровой	АТК 26-01-1-89	1-1-250-1,6-1-20	1 - с ответными фланцами	250	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	103,6
Фонарь смотровой	АТК 26-01-1-89	1-1-300-1,6-1-20	1 - с ответными фланцами	300	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	122,2
Фонарь смотровой	АТК 26-01-1-89	1-2-20-1,6-1-20	2 - без ответных фланцев	20	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	9,1
Фонарь смотровой	АТК 26-01-1-89	1-2-32-1,6-1-20	2 - без ответных фланцев	32	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	10,8
Фонарь смотровой	АТК 26-01-1-89	1-2-50-1,6-1-20	2 - без ответных фланцев	50	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	16,3
Фонарь смотровой	АТК 26-01-1-89	1-2-80-1,6-1-20	2 - без ответных фланцев	80	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	27,6
Фонарь смотровой	АТК 26-01-1-89	1-2-100-1,6-1-20	2 - без ответных фланцев	100	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	30,3
Фонарь смотровой	АТК 26-01-1-89	1-2-150-1,6-1-20	2 - без ответных фланцев	150	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	31,5
Фонарь смотровой	АТК 26-01-1-89	1-2-200-1,6-1-20	2 - без ответных фланцев	200	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	47,3
Фонарь смотровой	АТК 26-01-1-89	1-2-250-1,6-1-20	2 - без ответных фланцев	250	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	60,7
Фонарь смотровой	АТК 26-01-1-89	1-2-300-1,6-1-20	2 - без ответных фланцев	300	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	72,7
Фонарь смотровой	АТК 26-01-1-89	1-3-20-1,6-1-20	3 - без фланцев	20	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	7,4
Фонарь смотровой	АТК 26-01-1-89	1-3-32-1,6-1-20	3 - без фланцев	32	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	7,4
Фонарь смотровой	АТК 26-01-1-89	1-3-50-1,6-1-20	3 - без фланцев	50	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	11,1
Фонарь смотровой	АТК 26-01-1-89	1-3-80-1,6-1-20	3 - без фланцев	80	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	20,2
Фонарь смотровой	АТК 26-01-1-89	1-3-100-1,6-1-20	3 - без фланцев	100	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	20,8
Фонарь смотровой	АТК 26-01-1-89	1-3-150-1,6-1-20	3 - без фланцев	150	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	15,9
Фонарь смотровой	АТК 26-01-1-89	1-3-200-1,6-1-20	3 - без фланцев	200	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	27,1
Фонарь смотровой	АТК 26-01-1-89	1-3-250-1,6-1-20	3 - без фланцев	250	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	31,8
Фонарь смотровой	АТК 26-01-1-89	1-3-300-1,6-1-20	3 - без фланцев	300	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	37,2
Фонарь смотровой	АТК 26-01-1-89	2-1-20-0,6-1-20	1 - с ответными фланцами	20	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	13,7
Фонарь смотровой	АТК 26-01-1-89	2-2-20-0,6-1-20	2 - без ответных фланцев	20	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	10,1
Фонарь смотровой	АТК 26-01-1-89	2-3-20-0,6-1-20	3 - без фланцев	20	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	7,5
Фонарь смотровой	АТК 26-01-1-89	2-1-32-0,6-1-20	1 - с ответными фланцами	32	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	20,6
Фонарь смотровой	АТК 26-01-1-89	2-2-32-0,6-1-20	2 - без ответных фланцев	32	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	15,0
Фонарь смотровой	АТК 26-01-1-89	2-3-32-0,6-1-20	3 - без фланцев	32	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	11,0
Фонарь смотровой	АТК 26-01-1-89	2-1-50-0,6-1-20	1 - с ответными фланцами	50	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	32,9
Фонарь смотровой	АТК 26-01-1-89	2-2-50-0,6-1-20	2 - без ответных фланцев	50	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	25,1
Фонарь смотровой	АТК 26-01-1-89	2-3-50-0,6-1-20	3 - без фланцев	50	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	19,1
Фонарь смотровой	АТК 26-01-1-89	2-1-80-0,6-1-20	1 - с ответными фланцами	80	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	38,6
Фонарь смотровой	АТК 26-01-1-89	2-2-80-0,6-1-20	2 - без ответных фланцев	80	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	28,6
Фонарь смотровой	АТК 26-01-1-89	2-3-80-0,6-1-20	3 - без фланцев	80	0,6	от -40 до +200	20, 09Г2С, 12Х18Н10Т	20,3
Фонарь смотровой	АТК 26-01-1-89	2-1-20-1,6-1-20	1 - с ответными фланцами	20	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	13,7
Фонарь смотровой	АТК 26-01-1-89	2-1-32-1,6-1-20	1 - с ответными фланцами	32	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	20,6
Фонарь смотровой	АТК 26-01-1-89	2-1-50-1,6-1-20	1 - с ответными фланцами	50	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	32,9
Фонарь смотровой	АТК 26-01-1-89	2-1-80-1,6-1-20	1 - с ответными фланцами	80	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	38,6
Фонарь смотровой	АТК 26-01-1-89	2-2-20-1,6-1-20	2 - без ответных фланцев	20	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	10,1
Фонарь смотровой	АТК 26-01-1-89	2-2-32-1,6-1-20	2 - без ответных фланцев	32	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	15,0
Фонарь смотровой	АТК 26-01-1-89	2-2-32-1,6-1-20	2 - без ответных фланцев	32	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	25,1
Фонарь смотровой	АТК 26-01-1-89	2-2-80-1,6-1-20	2 - без ответных фланцев	80	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	28,6
Фонарь смотровой	АТК 26-01-1-89	2-3-20-1,6-1-20	3 - без фланцев	20	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	7,5
Фонарь смотровой	АТК 26-01-1-89	2-3-32-1,6-1-20	3 - без фланцев	32	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	11,0
Фонарь смотровой	АТК 26-01-1-89	2-3-50-1,6-1-20	3 - без фланцев	50	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	19,1
Фонарь смотровой	АТК 26-01-1-89	2-3-80-1,6-1-20	3 - без фланцев	80	1,6	от -40 до +300	20, 09Г2С, 12Х18Н10Т	20,3
Фонарь смотровой	АТК 26-01-1-89	3-1-20-0,6-1-20	1 - с ответными фланцами	20	0,6	от -50 до +120	20, 09Г2С, 12Х18Н10Т	4,9
Фонарь смотровой	АТК 26-01-1-89	3-2-20-0,6-1-20	2 - без ответных фланцев	20	0,6	от -50 до +120	20, 09Г2С, 12Х18Н10Т	3,3
Фонарь смотровой	АТК 26-01-1-89	3-3-20-0,6-1-20	3 - без фланцев	20	0,6	от -50 до +120	20, 09Г2С, 12Х18Н10Т	2,2
Фонарь смотровой	АТК 26-01-1-89	3-1-32-0,6-1-20	1 - с ответными фланцами	32	0,6	от -50 до +120	20, 09Г2С, 12Х18Н10Т	8,5
Фонарь смотровой	АТК 26-01-1-89	3-2-32-0,6-1-20	2 - без ответных фланцев	32	0,6	от -50 до +120	20, 09Г2С, 12Х18Н10Т	5,9
Фонарь смотровой	АТК 26-01-1-89	3-3-32-0,6-1-2	3 - без фланцев	32	0,6	от -50 до +120	20, 09Г2С, 12Х18Н10Т	3,9
Фонарь смотровой	АТК 26-01-1-89	3-1-50-0,5-1-20	1 - с ответными фланцами	50	0,5	от -50 до +120	20, 09Г2С, 12Х18Н10Т	11,6
Фонарь смотровой	АТК 26-01-1-89	3-2-50-0,5-1-20	2 - без ответных фланцев	50	0,5	от -50 до +120	20, 09Г2С, 12Х18Н10Т	8,4
Фонарь смотровой	АТК 26-01-1-89	3-3-50-0,5-1-20	3 - без фланцев	50	0,5	от -50 до +120	20, 09Г2С, 12Х18Н10Т	5,7
Фонарь смотровой	АТК 26-01-1-89	3-1-80-0,4-1-20	1 - с ответными фланцами	80	0,4	от -50 до +120	20, 09Г2С, 12Х18Н10Т	21,5
Фонарь смотровой	АТК 26-01-1-89	3-2-80-0,4-1-20	2 - без ответных фланцев	80	0,4	от -50 до +120	20, 09Г2С, 12Х18Н10Т	15,3
Фонарь смотровой	АТК 26-01-1-89	3-3-80-0,4-1-20	3 - без фланцев	80	0,4	от -50 до +120	20, 09Г2С, 12Х18Н10Т	10,5
Фонарь смотровой	АТК 26-01-1-89	3-1-100-0,3-1-20	1 - с ответными фланцами	100	0,3	от -50 до +120	20, 09Г2С, 12Х18Н10Т	31,0
Фонарь смотровой	АТК 26-01-1-89	3-2-100-0,3-1-20	2 - без ответных фланцев	100	0,3	от -50 до +120	20, 09Г2С, 12Х18Н10Т	24,1
Фонарь смотровой	АТК 26-01-1-89	3-3-100-0,3-1-20	3 - без фланцев	100	0,3	от -50 до +120	20, 09Г2С, 12Х18Н10Т	18,4
Фонарь смотровой	АТК 26-01-1-89	3-1-150-0,2-1-20	1 - с ответными фланцами	150	0,2	от -50 до +120	20, 09Г2С, 12Х18Н10Т	53,0
Фонарь смотровой	АТК 26-01-1-89	3-2-150-0,2-1-20	2 - без ответных фланцев	150	0,2	от -50 до +120	20, 09Г2С, 12Х18Н10Т	41,7
Фонарь смотровой	АТК 26-01-1-89	3-3-150-0,2-1-20	3 - без фланцев	150	0,2	от -50 до +120	20, 09Г2С, 12Х18Н10Т	32,9
