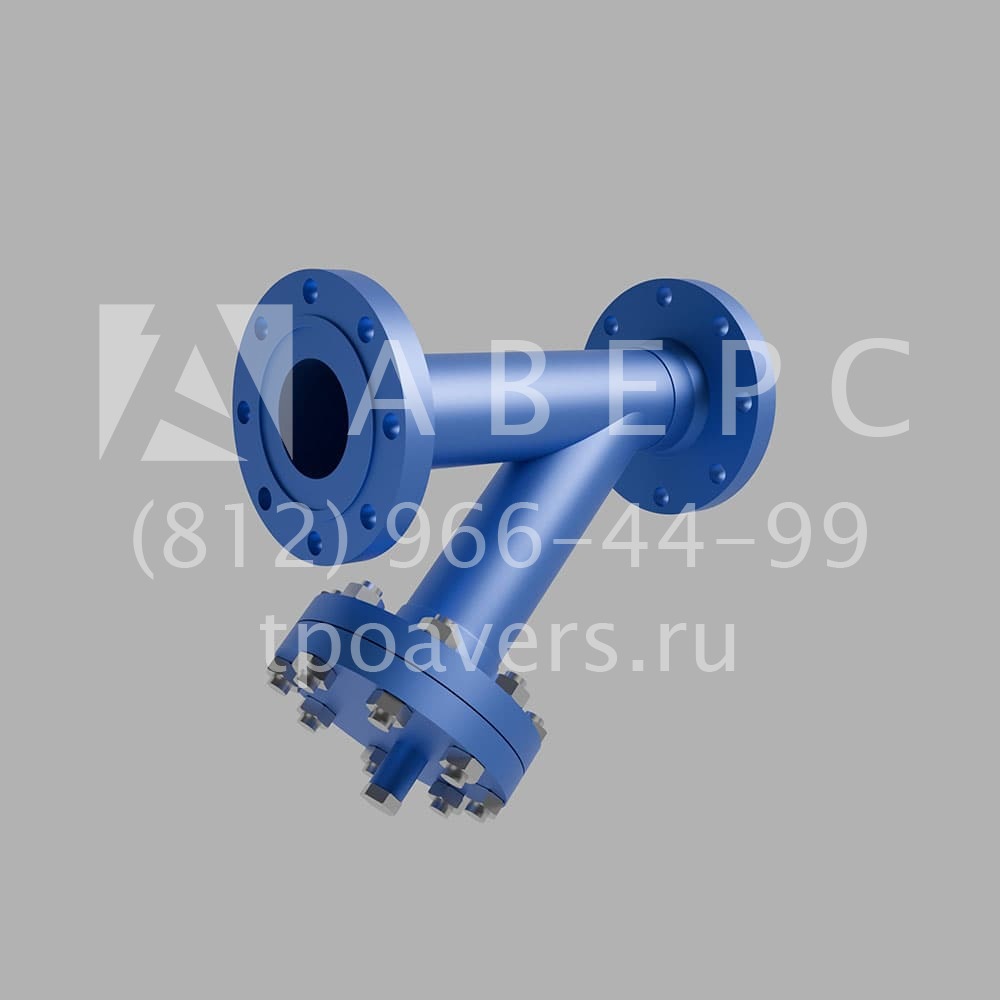

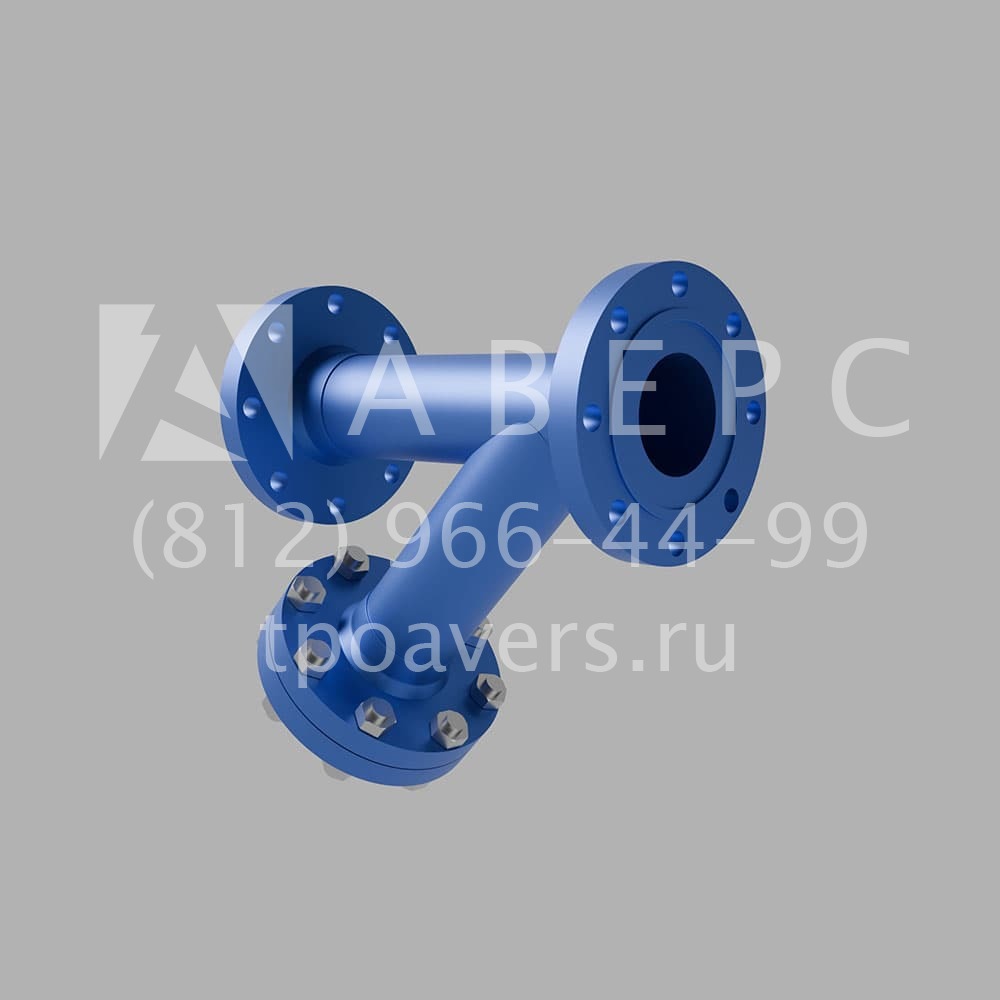

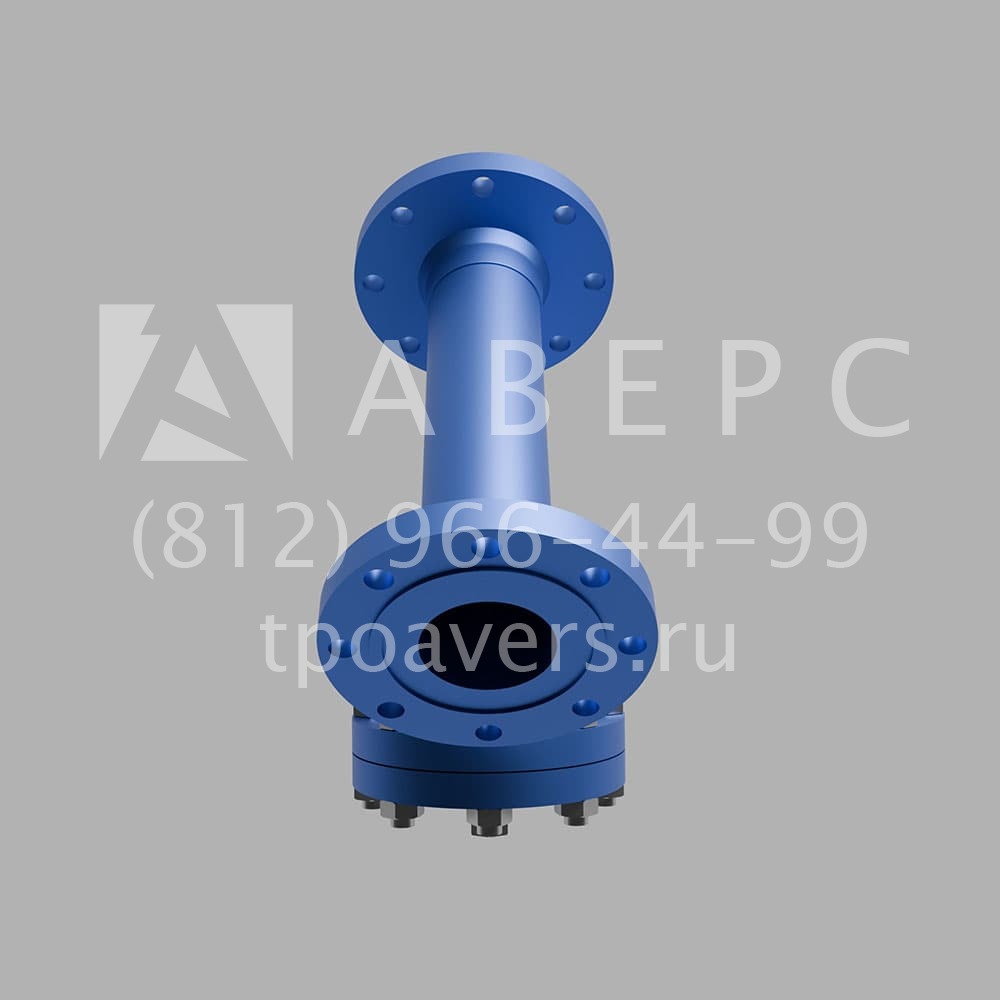

Фильтр сетчатый У-образный ФС-IX-100-1,6

Фильтр сетчатый У-образный ФС-IX-100-1,6 предназначен для очистки жидкой или газообразной среды от твердых примесей размером более 0,1 мм и устанавливается на всасывающем трубопроводе насоса, компрессора или клапана, защищая его от попадания инородных частиц. Фильтры сетчатые ФС-IХ изготавливаются в соответствии с ТУ 3616-002-54077080-2010.
Фильтр сетчатый У-образный ФС-IX-100-1,6 Фильтр сетчатый У-образный ФС-IX-100-1,6 Фильтр сетчатый У-образный ФС-IX-100-1,6 Фильтр сетчатый У-образный ФС-IX-100-1,6

Основные технические характеристики:

  • Наименование : Фильтр сетчатый
  • Маркировка : ФС-IX-100-1,6
  • Документация : ТУ 3616-002-54077080-2010
  • Для трубы, Ду : 100
  • Давление Ру, МПа : 1,6
  • Среда : газ, вода, углеводороды, нефтепродукты
  • Материал, ст. : сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
  • Покрытие : ГФ-021, эмаль
  • Масса, кг : 21,15
100 out of 100 based on 24 user ratings
  • Описание
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Фильтр сетчатый У-образный ФС-IX-100-1,6 предназначен для очистки жидких или газообразных сред от твердых примесей размером более 0,1 мм и устанавливается на всасывающем трубопроводе насосов, компрессоров и клапанов для защиты их от попадания посторонних предметов.

Фильтр ФС-IX ТУ 3616-002-54077080-2010 устанавливается на горизонтальных или вертикальных трубопроводных системах от Ду 25 до Ду 600 мм. Жидкость, проходящая через фильтр, фильтруется через сетку фильтрующего элемента. Скопившийся осадок удаляется через крышку фильтра. При горизонтальной установке крышка фильтра должна быть обращена вниз. При вертикальной установке поток жидкости должен быть направлен сверху вниз.

Сетчатые фильтры предназначены для предотвращения попадания механических посторонних предметов в ответственные элементы трубопроводной системы, такие как насосы, клапаны и измерительные приборы, требующие высокой чистоты проходящего через них потока среды. Сетчатые фильтры, установленные перед защитным устройством, улавливают и собирают механические частицы в потоке, степень очистки потока зависит от размера ячеек фильтрующего элемента.

Используемые среды: жидкие и газообразные среды, материал фильтра (сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М) устойчив к коррозии. Сетчатые фильтры предназначены для предотвращения попадания механических посторонних предметов в ответственные элементы трубопроводной системы, такие как насосы, клапаны, измерительные приборы и другое оборудование, требующее высокой чистоты проходящей жидкости. Проходящий через фильтр поток жидкости фильтруется на сетке фильтрующего элемента. Скопившийся осадок удаляется через крышку фильтра. При горизонтальной установке крышка фильтра должна быть обращена вниз. При вертикальной установке поток жидкости должен проходить сверху вниз.

Параметры, которые нужно указать при оформлении заказа на фильтры: тип фильтра, номинальный размер отверстия, условный диаметр, номинальное давление, материал корпуса, размер ячеек, расположение фильтра горизонтальное или вертикальное. Пример оформления заказа на фильтр, при значениях: номинальный диаметр Ду 50 мм, номинальное давление Ру 1,6 МПа, корпус из стали 20, размер ячейки 0,4 мм., маркировка фильтра будет  следующей: ФC-IX 50-1,6-20-0,4-В ТУ 3616-002-54077080-2010.

Конструкция фильтрующего элемента имеет прочный корпус с отверстиями, в которые устанавливается фильтрующая сетка. Такая оболочка снижает негативное влияние напряжений, связанных с воздействием потока на фильтрующий элемент (особенно высокие напряжения при засорении сетки). У-образные сетчатые фильтры серии ФС состоят из литого корпуса с фланцевыми или сварными торцами, фильтрующего элемента и крышки, закрепленной на корпусе шпильками.

Фильтрующий элемент, установленный внутри корпуса и закрытый крышкой, представляет собой полый цилиндр, состоящий из двух слоев. Внешний слой представляет собой оболочку из коррозионностойкой стали с крупными отверстиями, а внутренний слой - мелкоячеистую ткань из коррозионностойкой проволоки. Поток, проходящий через фильтрующий элемент, вращается, и крупные частицы загрязнений под действием инерционных сил попадают в полость крышки. Мелкие частицы не проходят через фильтрующую сетку. Накопившаяся грязь удаляется путем извлечения крышки и фильтрующего элемента из корпуса. Чтобы грязь надежно удерживалась в полости крышки, фильтр устанавливается крышкой вниз. Корпус фильтра имеет впадину и может быть снабжен резьбовыми отверстиями для подключения устройства измерения давления.

Пример условного обозначения У образного фильтра ФС- IX с диаметром условного прохода Ду 100 мм, давлением условным Ру 1,6 МПа, корпус из материала сталь 20, размером ячейки 0,4мм: ФС- IX -100-1,6-20-0,4-В ТУ 3616-002-54077080-2010

Компания ТПО Аверс реализует фильтры сетчатые ФС-IX У-образные на строительном и промышленном рынке страны. На всю продукцию предоставляем полный пакет сопроводительных документов. Приглашаем к сотрудничеству строительные и монтажные организации страны.

Таблица подбора


Модель Наименование Маркировка Документация Для трубы, Ду Давление Ру, МПа Среда Материал, ст. Покрытие Масса, кг
Фильтр сетчатый У-образный ФС-IX-50-1,6 Фильтр сетчатый ФС-IX-50-1,6 ТУ 3616-002-54077080-2010 50 1,6 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 8,5
Фильтр сетчатый У-образный ФС-IX-80-1,6 Фильтр сетчатый ФС-IX-80-1,6 ТУ 3616-002-54077080-2010 80 1,6 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 17,0
Фильтр сетчатый У-образный ФС-IX-100-1,6 Фильтр сетчатый ФС-IX-100-1,6 ТУ 3616-002-54077080-2010 100 1,6 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 21,15
Фильтр сетчатый У-образный ФС-IX-150-1,6 Фильтр сетчатый ФС-IX-150-1,6 ТУ 3616-002-54077080-2010 150 1,6 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 38,56
Фильтр сетчатый У-образный ФС-IX-200-1,6 Фильтр сетчатый ФС-IX-200-1,6 ТУ 3616-002-54077080-2010 200 1,6 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 68,23
Фильтр сетчатый У-образный ФС-IX-250-1,6 Фильтр сетчатый ФС-IX-250-1,6 ТУ 3616-002-54077080-2010 250 1,6 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 104,67
Фильтр сетчатый У-образный ФС-IX-300-1,6 Фильтр сетчатый ФС-IX-300-1,6 ТУ 3616-002-54077080-2010 300 1,6 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 148,8
Фильтр сетчатый У-образный ФС-IX-350-1,6 Фильтр сетчатый ФС-IX-350-1,6 ТУ 3616-002-54077080-2010 350 1,6 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 228,2
Фильтр сетчатый У-образный ФС-IX-50-2,5 Фильтр сетчатый ФС-IX-50-2,5 ТУ 3616-002-54077080-2010 50 2,5 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 9,61
Фильтр сетчатый У-образный ФС-IX-80-2,5 Фильтр сетчатый ФС-IX-80-2,5 ТУ 3616-002-54077080-2010 80 2,5 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 17,71
Фильтр сетчатый У-образный ФС-IX-100-2,5 Фильтр сетчатый ФС-IX-100-2,5 ТУ 3616-002-54077080-2010 100 2,5 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 25,71
Фильтр сетчатый У-образный ФС-IX-150-2,5 Фильтр сетчатый ФС-IX-150-2,5 ТУ 3616-002-54077080-2010 150 2,5 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 50,0
Фильтр сетчатый У-образный ФС-IX-200-2,5 Фильтр сетчатый ФС-IX-200-2,5 ТУ 3616-002-54077080-2010 200 2,5 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 83,23
Фильтр сетчатый У-образный ФС-IX-250-2,5 Фильтр сетчатый ФС-IX-250-2,5 ТУ 3616-002-54077080-2010 250 2,5 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 128,7
Фильтр сетчатый У-образный ФС-IX-300-2,5 Фильтр сетчатый ФС-IX-300-2,5 ТУ 3616-002-54077080-2010 300 2,5 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 179,52
Фильтр сетчатый У-образный ФС-IX-350-2,5 Фильтр сетчатый ФС-IX-350-2,5 ТУ 3616-002-54077080-2010 350 2,5 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 270
Фильтр сетчатый У-образный ФС-IX-50-4,0 Фильтр сетчатый ФС-IX-50-4,0 ТУ 3616-002-54077080-2010 50 4,0 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 10,74
Фильтр сетчатый У-образный ФС-IX-80-4,0 Фильтр сетчатый ФС-IX-80-4,0 ТУ 3616-002-54077080-2010 80 4,0 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 19,6
Фильтр сетчатый У-образный ФС-IX-100-4,0 Фильтр сетчатый ФС-IX-100-4,0 ТУ 3616-002-54077080-2010 100 4,0 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 30,46
Фильтр сетчатый У-образный ФС-IX-150-4,0 Фильтр сетчатый ФС-IX-150-4,0 ТУ 3616-002-54077080-2010 150 4,0 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 58,5
Фильтр сетчатый У-образный ФС-IX-200-4,0 Фильтр сетчатый ФС-IX-200-4,0 ТУ 3616-002-54077080-2010 200 4,0 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 112,71
Фильтр сетчатый У-образный ФС-IX-250-4,0 Фильтр сетчатый ФС-IX-250-4,0 ТУ 3616-002-54077080-2010 250 4,0 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 186,6
Фильтр сетчатый У-образный ФС-IX-300-4,0 Фильтр сетчатый ФС-IX-300-4,0 ТУ 3616-002-54077080-2010 300 4,0 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 266,75
Фильтр сетчатый У-образный ФС-IX-350-4,0 Фильтр сетчатый ФС-IX-350-4,0 ТУ 3616-002-54077080-2010 350 4,0 газ, вода, углеводороды, нефтепродукты сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М ГФ-021, эмаль 383,1
