Устройство нижнего слива УСН-150П, УСН-175П, УСН-200П (с пароподогревом)

Описание и область применения

Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П предназначено для нижнего слива нефти и нефтепродуктов из железно-дорожных цистерн и представляют собой шарнирный трубопровод, оборудованный подогревающей рубашкой, с опорным патрубком и присоединительной головкой.

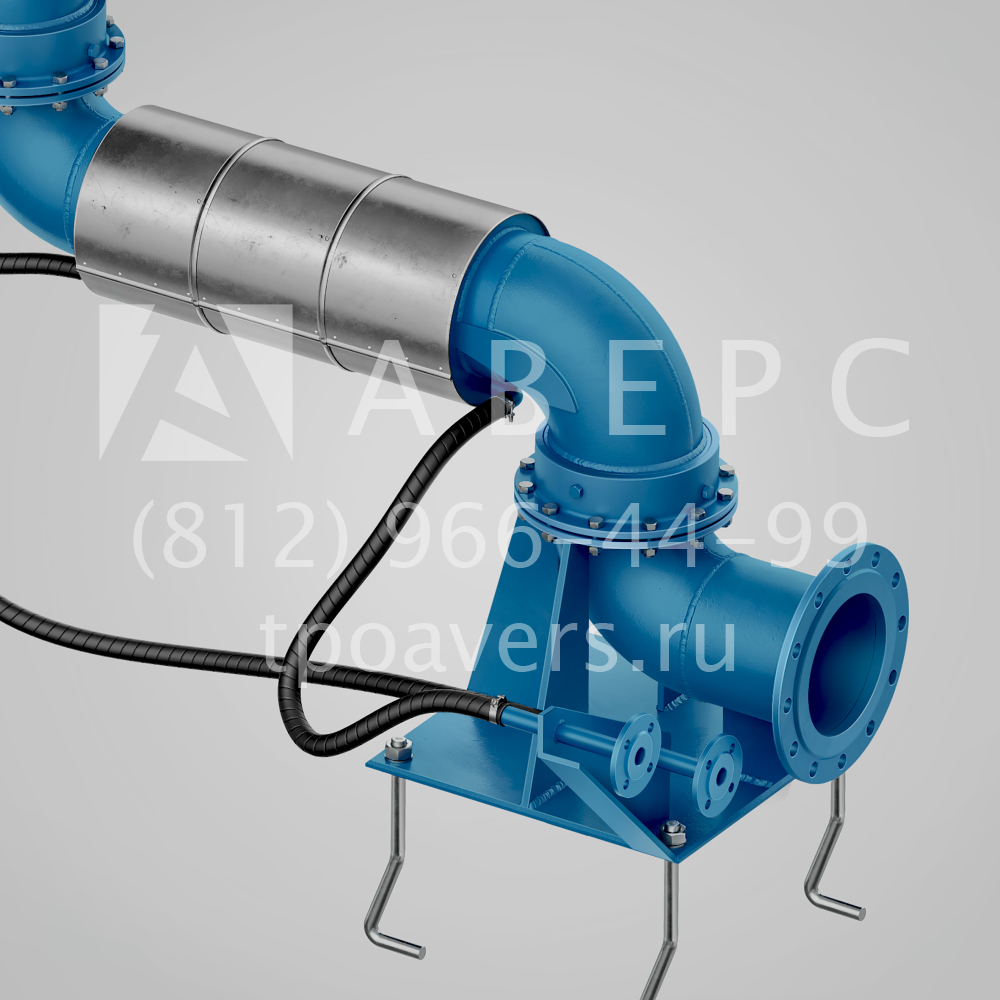

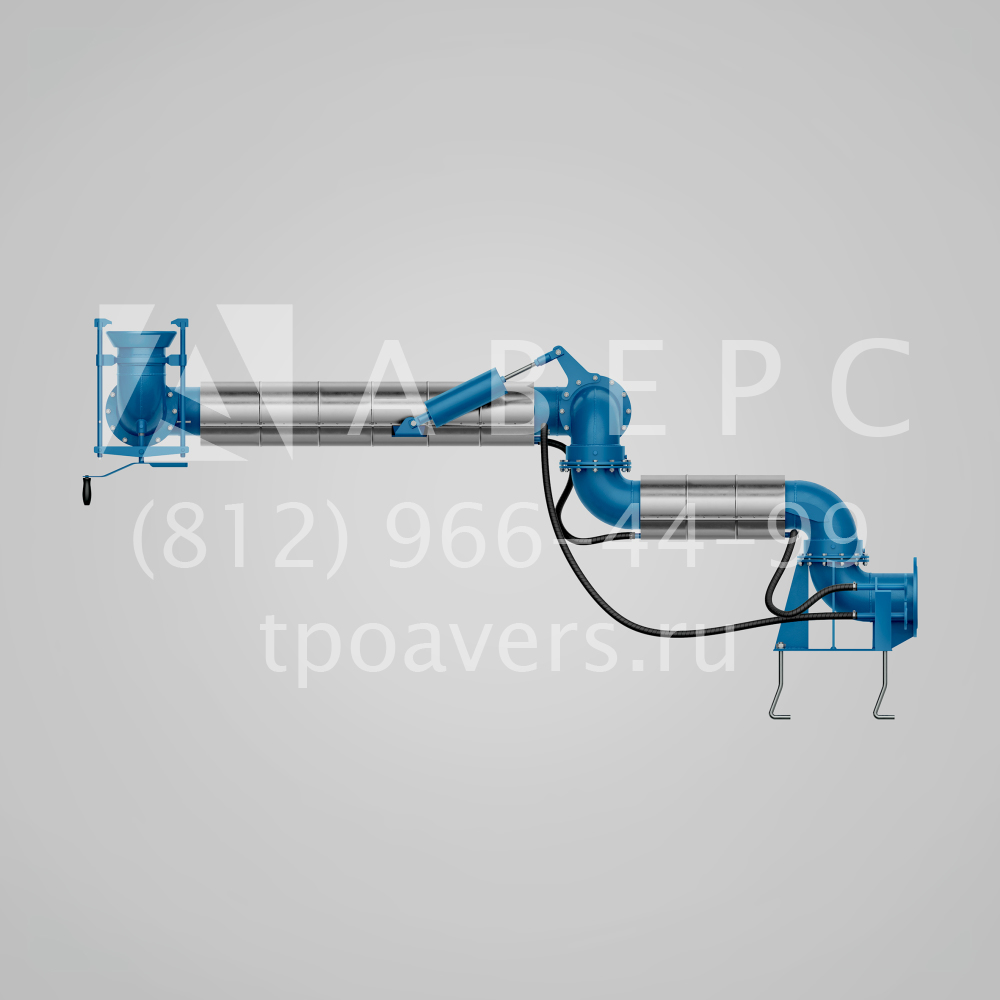

Изображение 1. Устройство нижнего слива УСН-150П, УСН-175П, УСН-200П с пароподогревом

Устройство нижнего слива УСН-П поставляются в следующих комплектациях:

• Устройство нижнего слива УСН-150П-04 с пароподогревом (с зоной действия 4 м);
• Устройство нижнего слива УСН-150П-06 с пароподогревом (с зоной действия 6 м);
• Устройство нижнего слива УСН-175П-04 с пароподогревом (с зоной действия 4 м);
• Устройство нижнего слива УСН-175П-06 с пароподогревом (с зоной действия 6 м);
• Устройство нижнего слива УСН-200П-04 с пароподогревом (с зоной действия 4 м);
• Устройство нижнего слива УСН-200П-06 с пароподогревом (с зоной действия 6 м).

Горячий пар в подогревающей рубашке разогревает стенки шарнирных труб, что ускоряет процесс слива вязких нефтепродуктов. Двухрядные шарниры обеспечивают лёгкость перемещения без перекосов при длительной эксплуатации.

Замена уплотняющих манжет не требует разборки шарниров. Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны. Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надёжное, герметичное присоединение устройства к перекошенному сливному прибору цистерны.

Устройства нижнего слива предназначены для обеспечения нижнего слива нефтепродуктов из железнодорожных вагонов-цистерн на нефтеналивных станциях нефтебаз, нефтеперерабатывающих заводов и других объектах, связанных с транспортировкой нефти и нефтепродуктов.

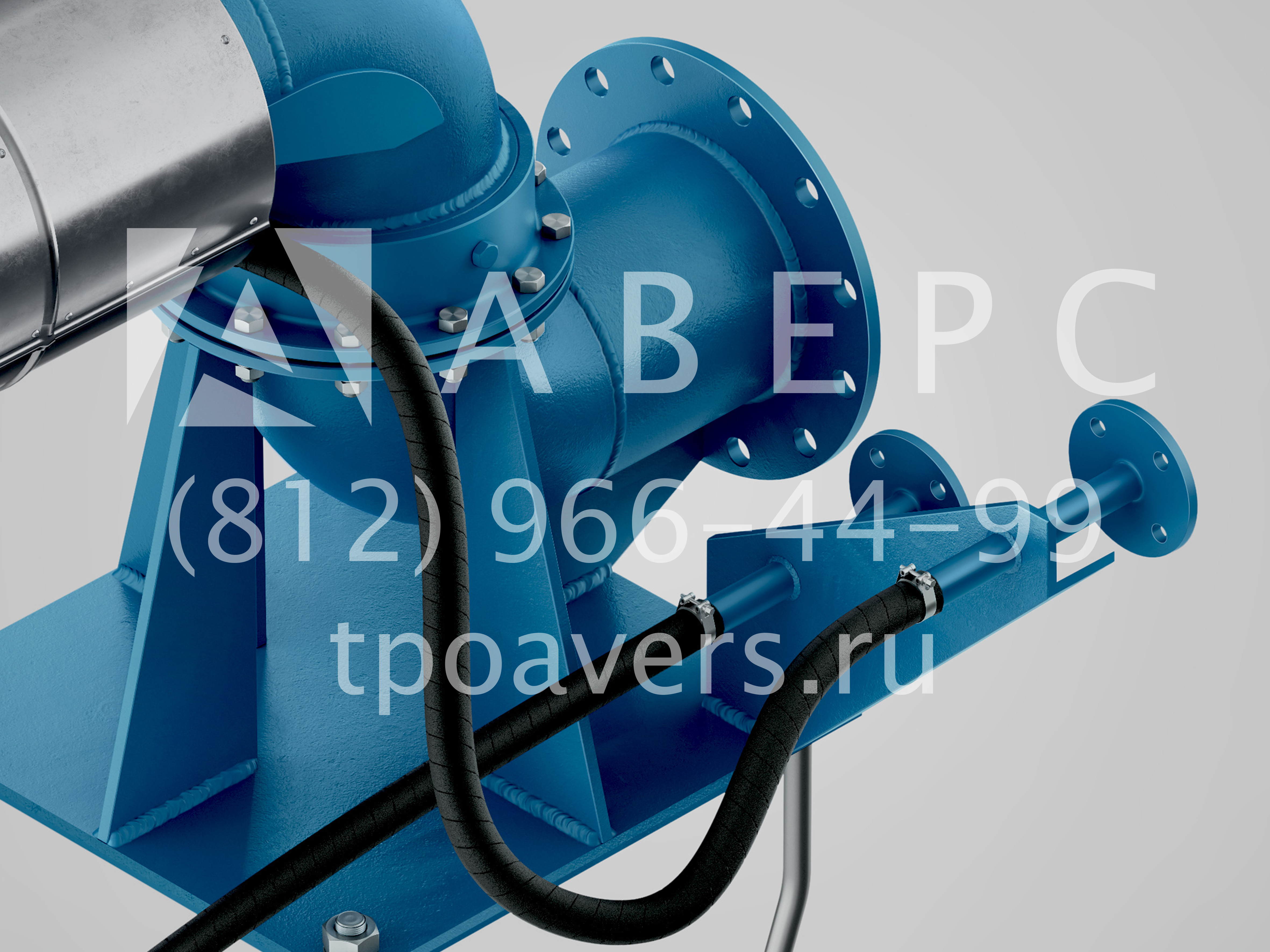

Изображение 2. Устройство нижнего слива УСН-150П, УСН-175П, УСН-200П. Патрубок опорный

Особенности устройств нижнего слива УСН-П с пароподогревом:

• Горячий пар в подогревающей рубашке разогревает стенки шарнирных труб, что ускоряет процесс слива вязких нефтепродуктов.
• Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации.
• Замена уплотняющих манжет не требует разборки шарниров.
• Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
• Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надежное, герметичное присоединение устройства к сливному прибору цистерны.

Вся конструкция представляет собой надежное и безопасное, легкое в управлении, герметичное устройство. Всему этому способствуют двухрядные усиленные шарниры, обеспечивающие перемещение без перекосов. Захваты, которые крепятся к сливной горловине цистерны, могут вращаться вокруг присоединительной головки, за счет чего установку можно монтировать на любом месте сливного прибора. Форма уплотнителя головки герметично соединяется с перекошенным сливным устройством цистерны.

Конструкция установок нижнего слива нефти и нефтепродуктов в железнодорожные цистерны обеспечивает полное освобождение от остатков сливаемого продукта. Применение оригинальных шариковых двухрядных шарниров без фланцевых соединений позволило не только снизить общую массу установки, но и производить замену уплотнений без полной разборки шарниров.

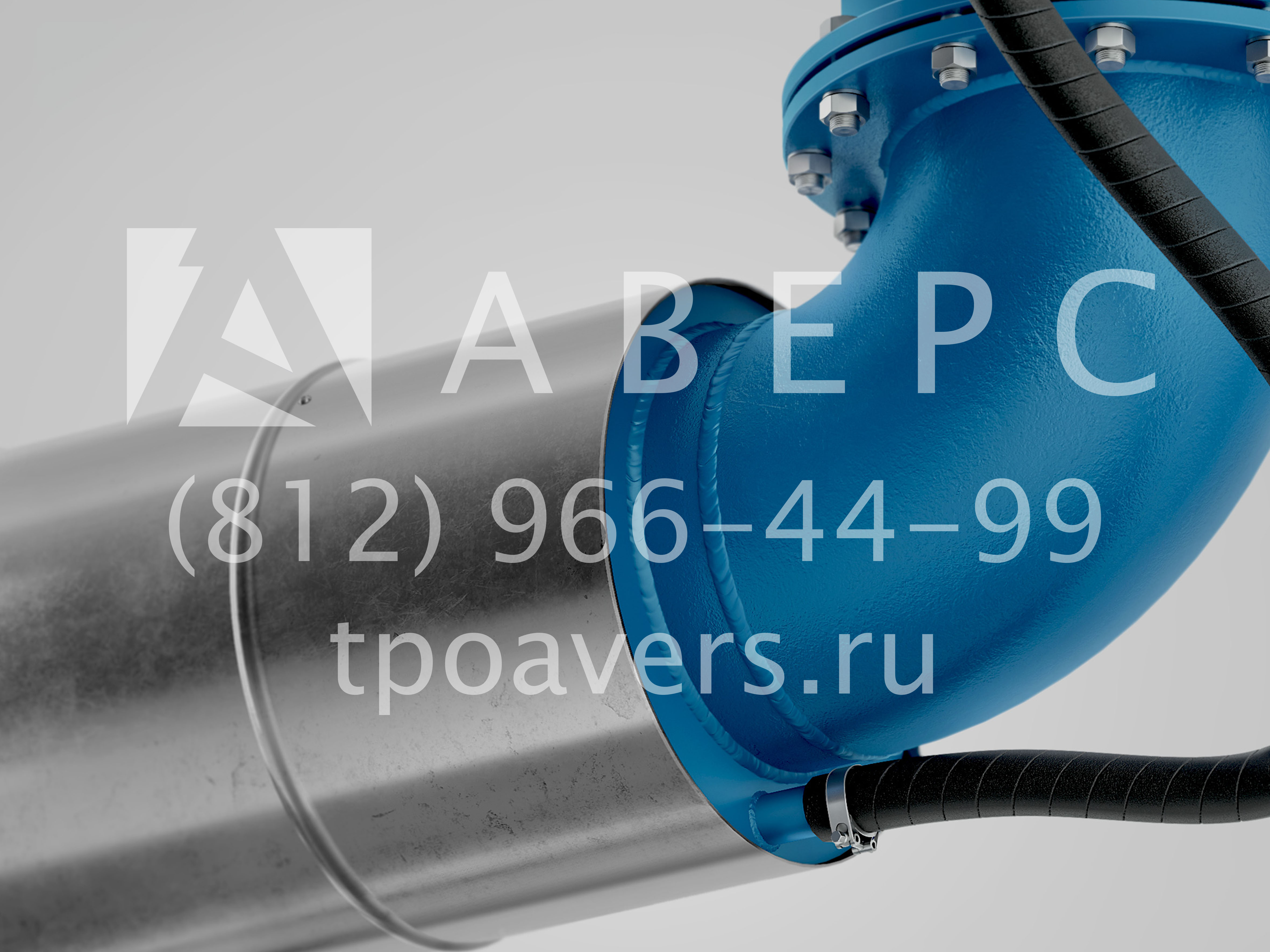

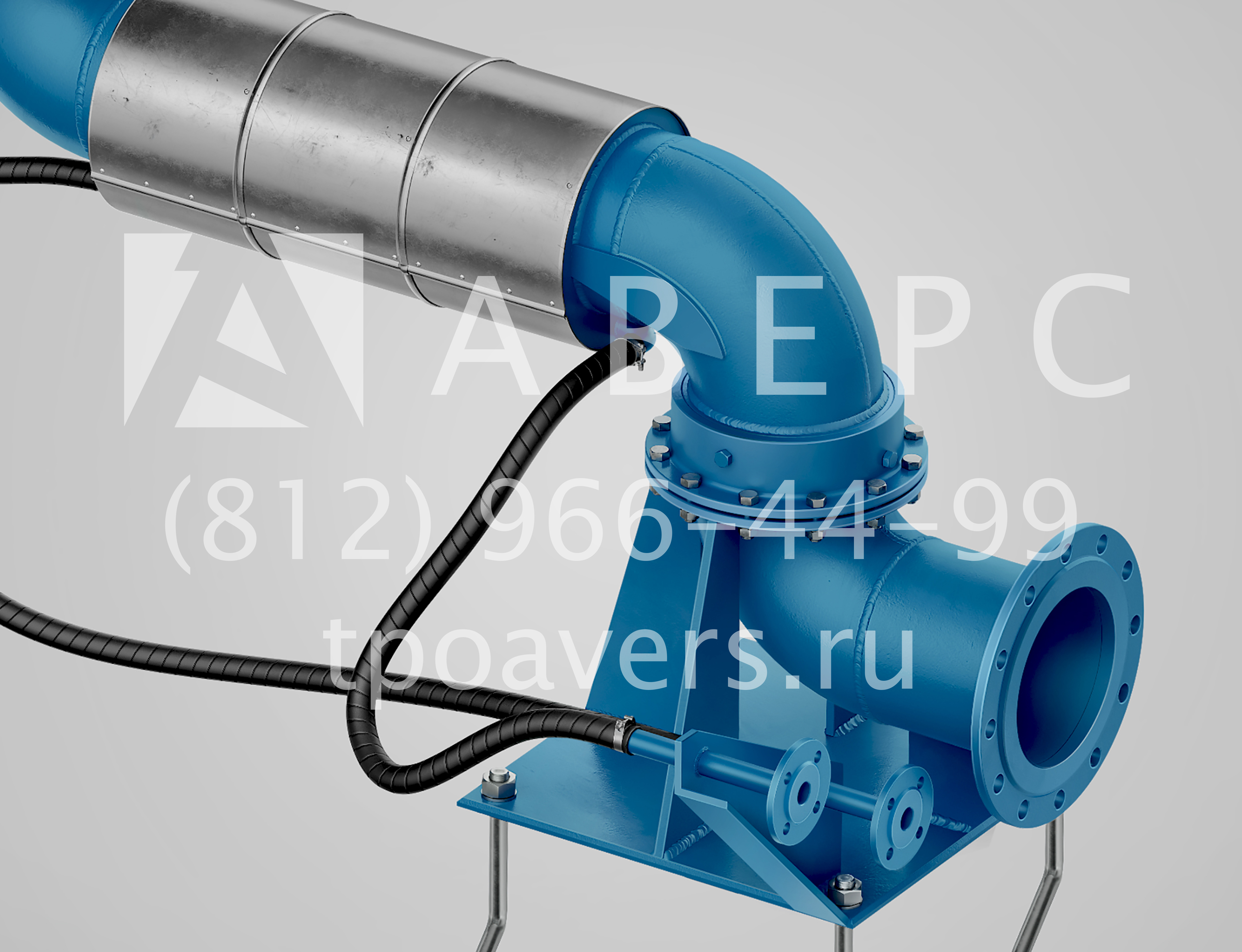

Изображение 3. Устройство нижнего слива УСН-150П, УСН-175П, УСН-200П. Паровая рубашка

Технология упрочнения дорожек шарниров обеспечивает максимальный срок службы установок при интенсивном использовании. Конструкция уплотнения шарниров с использованием скользящей пары трения фтор-силиконовая резина по фторопласту - за счет уменьшения коэффициента терния и повышения маслобензостойкости повышает надежность установки.

Применение в уплотнении стандартизированных резиновых колец круглого сечения позволило повысить ремонтопригодность установки и подобрать оптимальный материал уплотнения в зависимости от сливаемого продукта и без конструкторской доработки.

Пружинный балансир закрыт защитным кожухом, обеспечивающим безопасность обслуживающего персонала. Изготовление прихватов из стали с последующим обмеднением методом наплавления и присоединительной головки из алюминиевого сплава позволяет избежать искрообразования при фиксации к сливному прибору ж/д цистерны и повысить долговечность прихватов. Самозакрывающиеся прихваты надежно фиксируют присоединительную головку УСН к сливному прибору ж/д цистерны, что уменьшает время на проведение подготовительных работ.

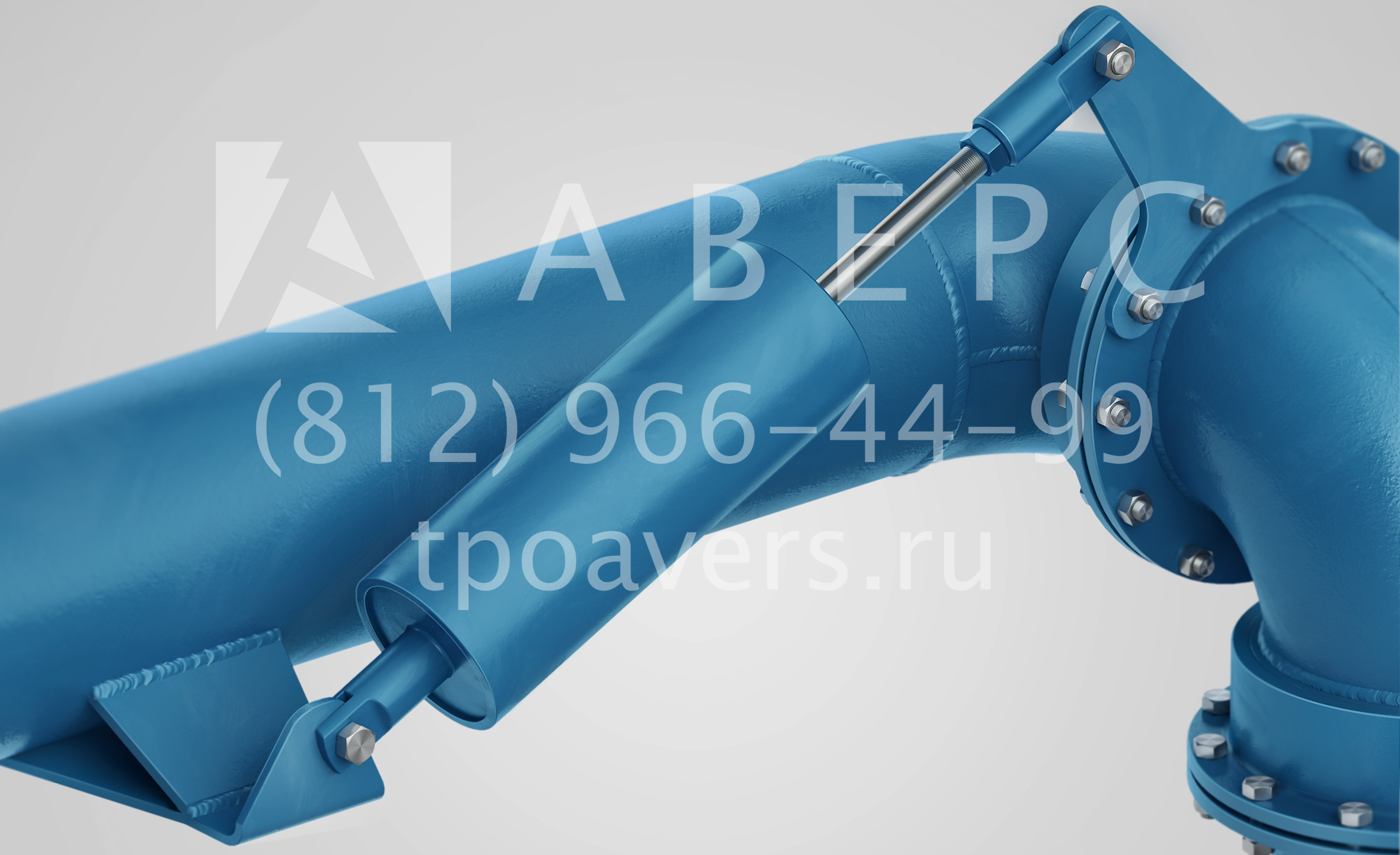

Изображение 4. Устройство нижнего слива УСН-150П, УСН-175П, УСН-200П. Компенсатор

При подготовке к пуску и эксплуатации установок необходимо соблюдать последовательность операций, указанных в технологическом регламенте и инструкциях по эксплуатации оборудования. Работающий персонал должен выполнять только ту работу, по которой прошел инструктаж и обучение.

При работах в местах, где возможно образование взрывоопасной смеси газов и паров с воздухом, должен применяться инструмент, изготовленный из искробезопасного материала. В качестве переносного освещения при проведении сливных операций или ремонтных работ должны применяться взрывозащищенные светильники.

Исполнение технических средств связи при проведении сливных операций или ремонтных работ должно соответствовать классу взрывоопасных зон. Открывать и закрывать крышки люков резервуаров, железнодорожных, автомобильных цистерн следует осторожно, не допуская их падения и ударов о горловину люка.

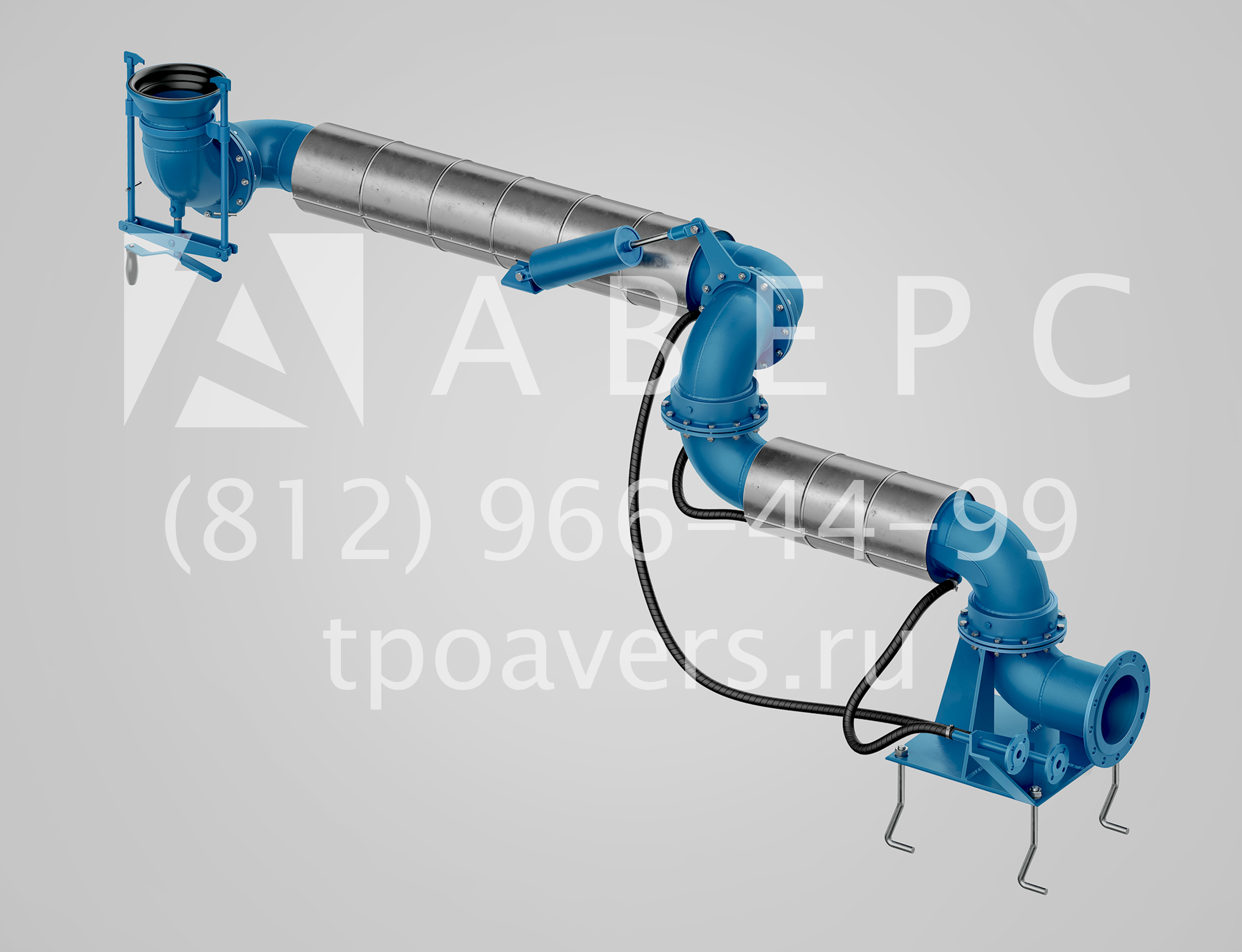

Изображение 5. Устройство нижнего слива УСН-150П, УСН-175П, УСН-200П. Патрубок опорный

Как оформить заказ на УСН-П:

Оформить заказ на устройство нижнего слива УСН-П можно отправив заявку на корпоративную почту или позвонив в отдел продаж ТПО "Аверс". Наши специалисты проконсультируют вас и оперативно подготовят коммерческое предложение для вас. При необходимости, отправляем опросные листы для уточнения требуемых параметров.

Мы приглашаем к сотрудничеству компании других регионов и стран СНГ!

Технические характеристики

Другие конфигурации устройств для нижнего слива мазута, нефти и нефтепродуктов:

• Устройство нижнего слива УСН-150, УСН-175, УСН-200 (без дополнительных опций)

• Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П

• Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г

• Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП, УСН-200ГП

• Устройство нижнего слива с гидромонитором и электрообогревом  УСН-175ГЭ, УСН-200ГЭ

• Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э

Чертеж 1. Устройство нижнего слива УСН-175П-06

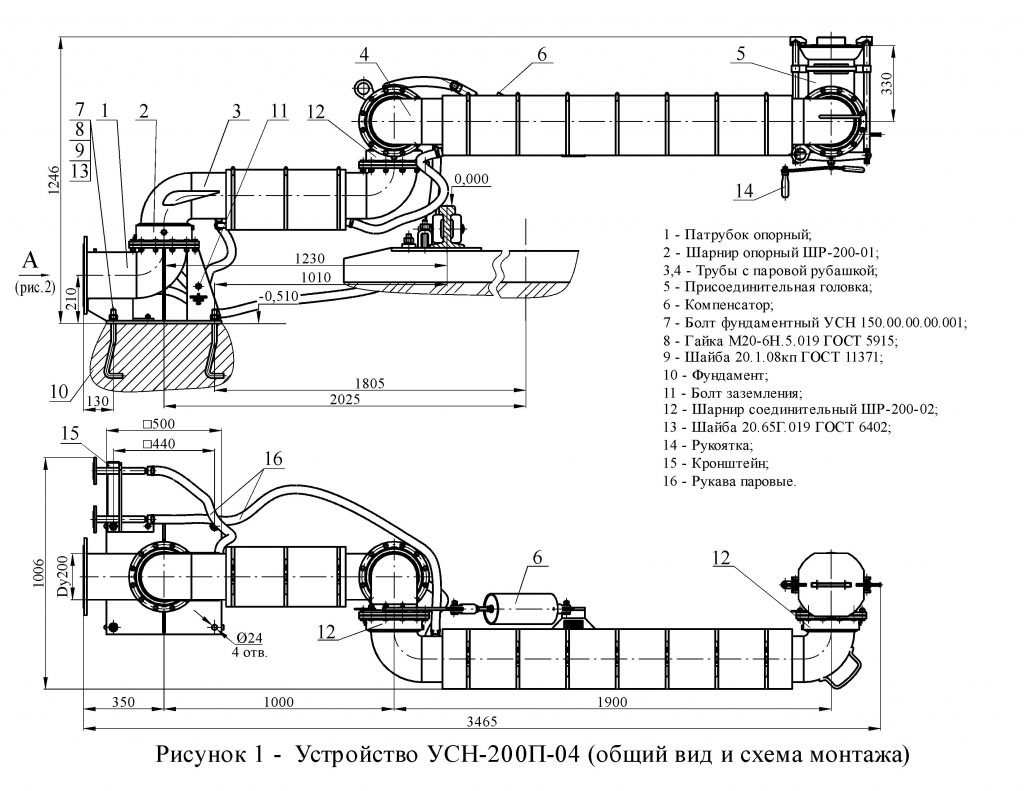

Чертеж 2. Устройство нижнего слива УСН-200П-04

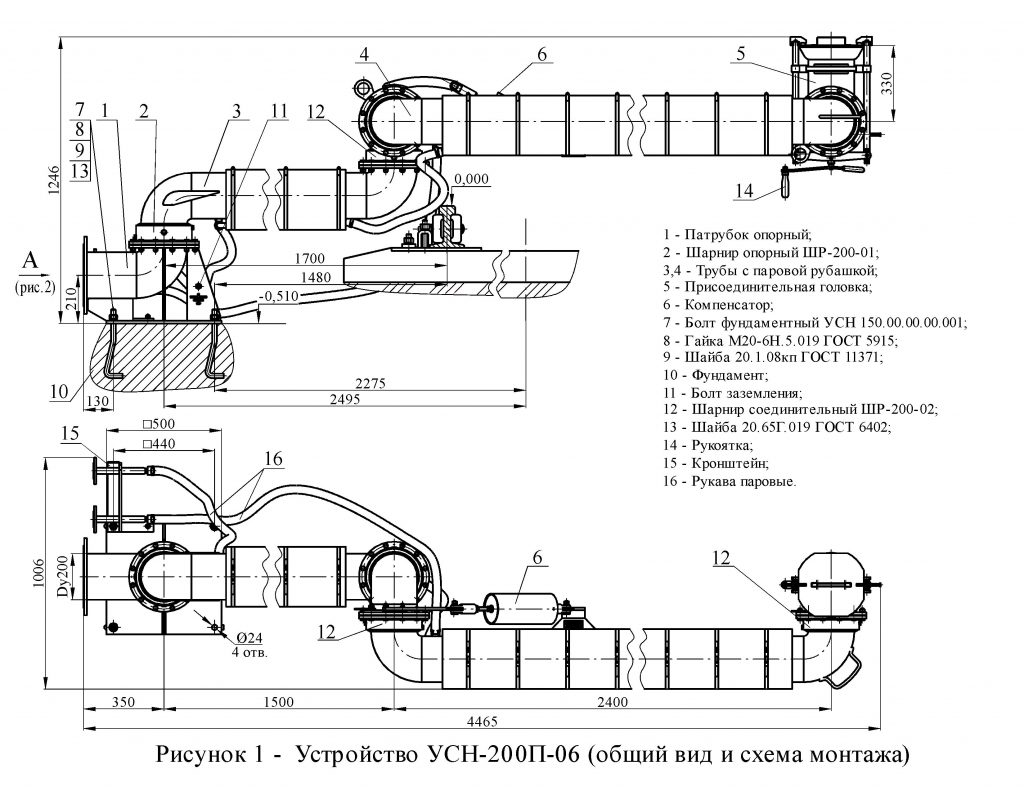

Чертеж 3. Устройство нижнего слива УСН-200П-06

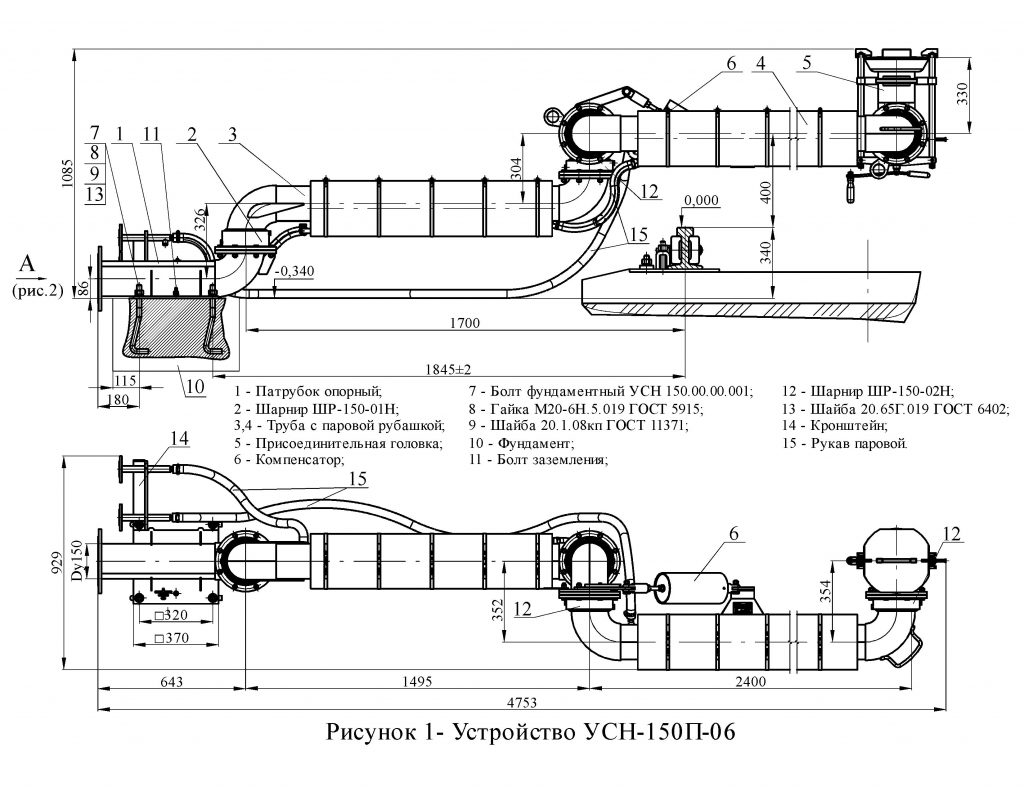

Чертеж 4. Устройство нижнего слива УСН-150П-06

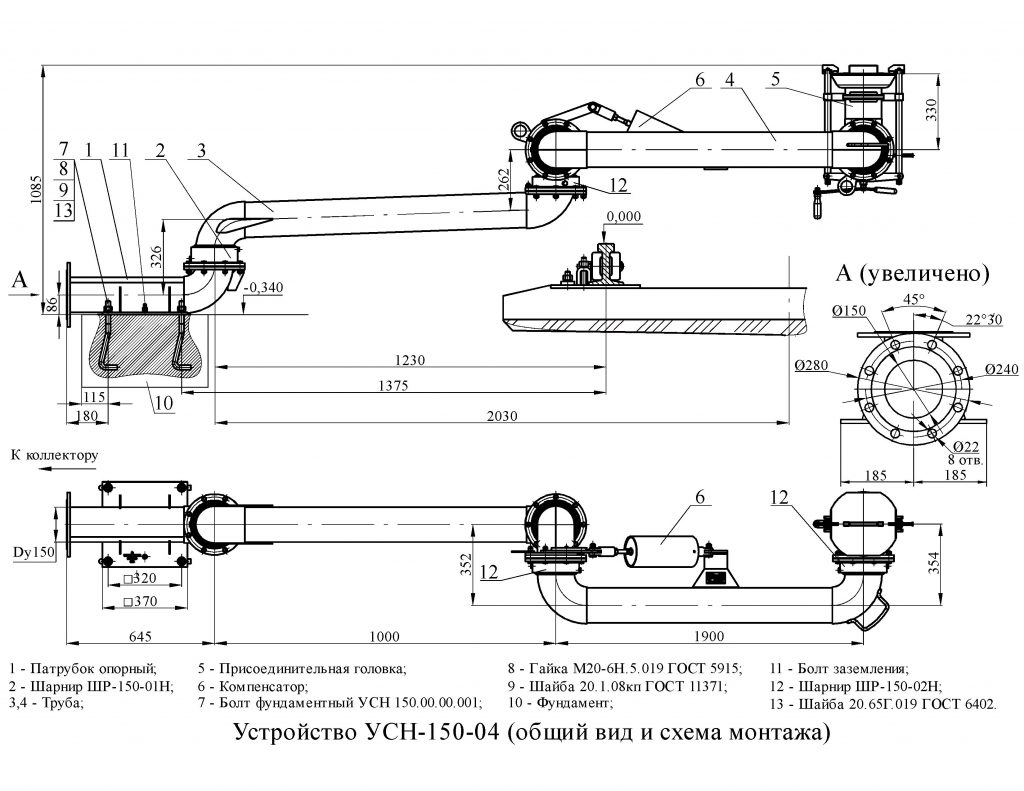

Чертеж 5. Устройство нижнего слива УСН-150П-04

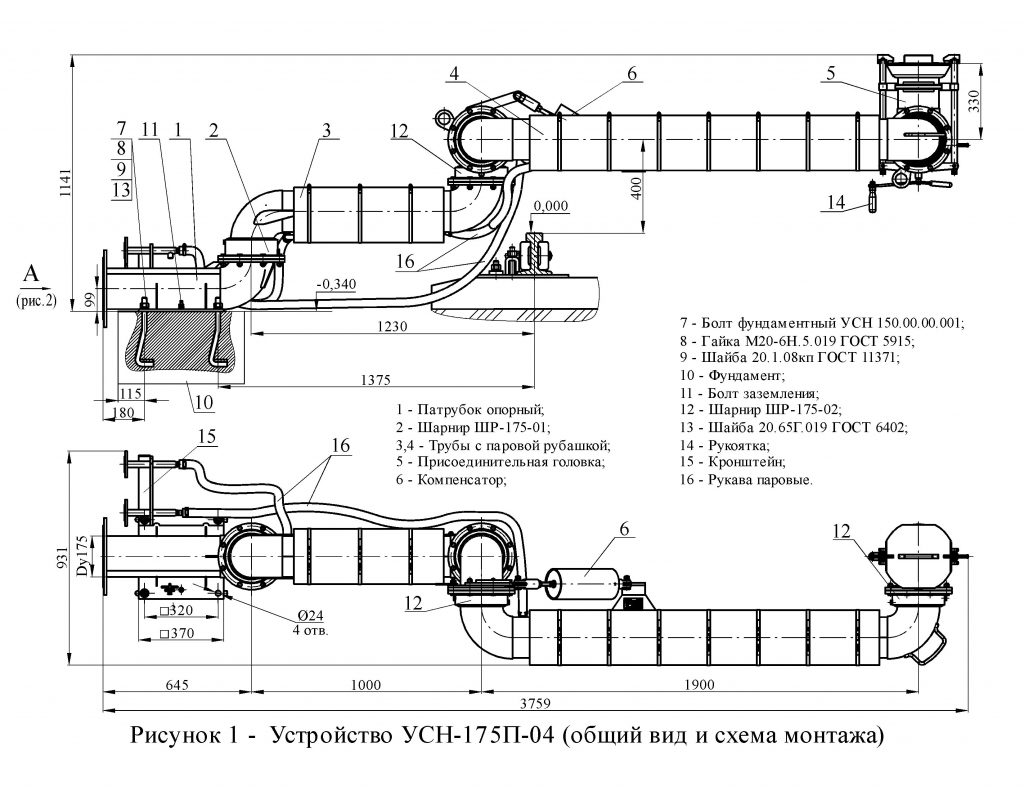

Чертеж 6. Устройство нижнего слива УСН-175П-04

Таблица подбора
