Сальник набивной ТМ 92 L 800

Компания ТПО Аверс является официальным изготовителем сальников набивных ТМ 92 L 800. С момента основании компании было отгружено более чем 10 000 единиц продукции. Наша продукция представлена на всех строительных площадках страны. Если у вас возникли вопросы в подборе оборудования, вы можете позвонить нам и мы окажем вам консультацию в вопросе выбора необходимого оборудования. Сальник набивной ТМ 92 с длиной корпуса L = 800 мм по серии 5.900-2 предназначен для пропуска трубопровода через стену или перекрытие сооружения. Используются как при строительстве зданий промышленного назначения, так и при строительстве зданий жилого фонда. Сальник набивной - специальное инженерное решения к задаче по пропуску трубопровода внутрь здания. Без данной конструкции невозможно быть уверенным в качественной эксплуатации как самого перекрытия так и трубопровода. В серии 5.900-2 разработаны сальники под стандартные толщины перекрытий:

Сальник набивной ТМ 92 L 800 представляет собой металлическую гильзу длиной 800 мм, снаружи которой установлен металлический диск. Внутри корпуса сальника в несколько рядов наварены стальные кольца. Задача колец заключается в том, чтобы удерживать сальниковую набивку, набивку с помощью которой заполняют пространство между трубой и внутренней стенкой сальника. Сальниковая набивка (смесь цемента, битума и пакли) не поставляется вместе с металлоконструкцией. Данный состав представлен практически всегда на любом строительном объекте.

В серии 5.900-2 представлены сальники для всех диаметров трубопровода. От Ду 50 до Ду 1400. Стоит обратить внимание, что сальники набивные имеют условное обозначение. Именно, условное! Не стоит путать Ду с Дн. Именно по этой причине, у заказчиков возникают трудности с тем чтобы правильно подобрать необходимые сальники. К примеру: сальник набивной для трубы Дн 219 мм имеет обозначение - Сальник набивной Ду 200. Видя это, клиент не понимает, как же пройдет через сальник Ду 200 труба с Дн 219 мм. Инженеры, при разработке технической документации решили применить округление для маркировки сальников. Так и появилось понятие "УСЛОВНЫЙ диаметр сальника".

Среди всего перечня изготавливаемых сальников ТМ 92, самыми востребованными являются позиции для труб с наружным диаметром Дн 159 и Дн 219 мм:

Сальники набивные по серии 5.900-2 изготавливаются из сталей марки ст20, сталь 35, сталь 45. При необходимости, мы можем изготовить сальники из стали 09Г2С для холодных климатов или 12Х18Н10Т для агрессивных сред. На весь используемый при изготовлении металл мы предоставляем сертификаты качества. Благодаря современной складской программе и площадям, у нас в наличии всегда имеются востребованные позиции. Именно поэтому, мы можем отгрузить продукцию в день оформления заявки. Наша компания работает со всеми крупными ТК страны. Мы отправляем груз в любую точку РФ. Возможна доставка как до терминала ТК, где клиент может забрать товар самостоятельно, так и непосредственно до объекта.

Если у вас возникнут вопросы при оформлении заказа, вы можете связаться с нашими специалистами через вкладку "Контакты".

Приглашаем к сотрудничеству все строительные и монтажные организации страны!

Прайс-лист и наличие заказать
Сальник набивной ТМ 92 L 800

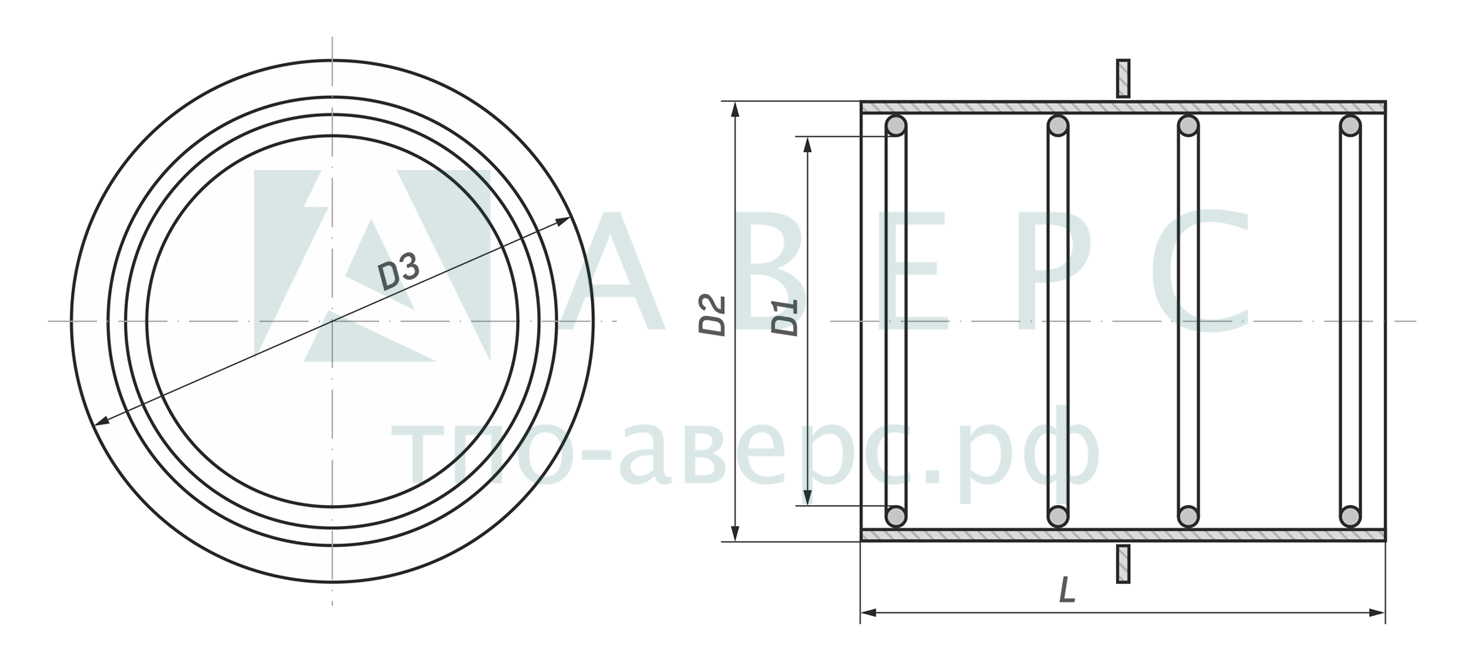

Условные обозначения



Dу - условный диаметр пропускаемой трубы, мм

Dн - наружный диаметр пропускаемой трубы, мм

D1 - внутренний диаметр упорного кольца , мм

D2 - наружный диаметр ребра жесткости сальника, мм

D3 - межосевой диаметр для крепежа, мм

D4 – наружный диаметр грундбуксы, мм

D5 - внутренний диаметр корпуса сальника , мм

d - размер резьбы крепежа

dш - диаметр уплотнительного шнура, мм


Таблица подбора набивных сальников ТМ 92 L 800


Маркировка Условный диаметр Диаметр пропускаемой трубы, мм Длина корпуса L, мм Покрытие Ширина прохода D1, мм Диаметр корпуса D2, мм Наружный диаметр D3, мм Материал Масса, кг Стоимость, руб/шт
ТМ 92 Ду 50 57 800 ГФ-021 89 114 185 ст20 13,0 2795
ТМ 92-01 Ду 80 89 800 ГФ-021 115 140 215 ст20 16,1 3480
ТМ 92-02 Ду 100 108 800 ГФ-021 140 165 240 ст20 19,3 4150
ТМ 92-03 Ду 125 133 800 ГФ-021 191 219 290 ст20 33,6 6615
ТМ 92-04 Ду 150 159 800 ГФ-021 239 273 345 ст20 45,2 8740
ТМ 92-05 Ду 200 219 800 ГФ-021 239 273 345 ст20 40,5 8740
ТМ 92-06 Ду 250 273 800 ГФ-021 291 325 395 ст20 48,1 9820
ТМ 92-07 Ду 300 325 800 ГФ-021 382 426 500 ст20 74,5 14410
ТМ 92-08 Ду 350 377 800 ГФ-021 430 478 550 ст20 101,6 19650
ТМ 92-09 Ду 400 426 800 ГФ-021 484 530 600 ст20 103,5 20020
ТМ 92-10 Ду 500 530 800 ГФ-021 584 630 735 ст20 126,2 23130
ТМ 92-11 Ду 600 630 800 ГФ-021 672 720 810 ст20 154,4 28205
ТМ 92-12 Ду 700 720 800 ГФ-021 772 820 920 ст20 180,9 31100
ТМ 92-13 Ду 800 820 800 ГФ-021 872 920 1030 ст20 204,6 35175
ТМ 92-14 Ду 900 920 800 ГФ-021 972 1020 1130 ст20 226,1 38865
ТМ 92-15 Ду 1000 1020 800 ГФ-021 1070 1120 1230 ст20 270,4 44220
ТМ 92-16 Ду 1200 1220 800 ГФ-021 1270 1320 1430 ст20 319,7 41530
ТМ 92-17 Ду 1400 1420 800 ГФ-021 1470 1520 1630 ст20 369,0 55505

Установка сальников ТМ 92


Установка сальников не требует высокой квалификации рабочего, однако должна быть выполнена строго по инструкции:

  • Сальник необходимо установить в подготовленное место армированной опалубки, после чего закрепить для избежания его смещения при заливке бетона. Наиболее распространена фиксация путем сварки сальника с арматурой
  • Опалубку необходимо установить с плотным прилеганием к торцам сальника
  • После застывания бетона и съема опалубки - необходимо очистить сальник от попавшего в корпус бетона (при наличии)
  • Пропуск трубы через корпус сальника. Труба должна проходить строго по центру сальника
  • Набивка сальника. Зазор между трубой и корпусом необходимо плотно набить специальным жгутом, выбранным в зависимости от условий эксплуатации
  • Для закрепления и предотвращения выпадания набивки, сальник необходимо зачеканить асбестоцементной смесью
  • Заключительным этапом установки набивного сальника является его замазка битумной мастикой по всему периметру между корпусом сальника и пропускаемой трубой.

Условия доставки набивных сальников ТМ 92 L 800


Получение на складе

Мы находимся в 10 минутах от КАД в пос. Металлострой. Наш склад работает с 9:00 до 16:00, с понедельника по пятницу. Получение товара из наличия (сальники набивные) возможно в течение часа.

Доставка клиентам из Санкт-Петербурга

Наши партнеры по доставке - ГрузовичкоФ и ТаксовичкоФ. Возможность ускоренной отгрузки небольших партий легковым автомобилем. Доставку осуществляем с 9:00 до 18:00 по будням

Доставка клиентам по всей России

Ежедневно ТК ПЭК осуществляет забор продукции с нашего склада. Отправка в любой город, или населенный пункт России. Получение товара как на терминале, так и с доставкой до адреса. Возможна отгрузка другими ТК по запросу.

Закажите сейчас


Для заказа Вам необходимо ввести имя и контактные данные, а также в поле "сообщение" указать, какие позиции, и в каком количестве необходимы, либо воспользоваться online консультантом. В случае если у Вас вопросы по подбору - наши менеджеры проконсультируют и помогут подобрать необходимое изделие.
