Колонки управления задвижкой Серия 3.901-13
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Таблица подбора
- Наши отгрузки
Описание и область применения

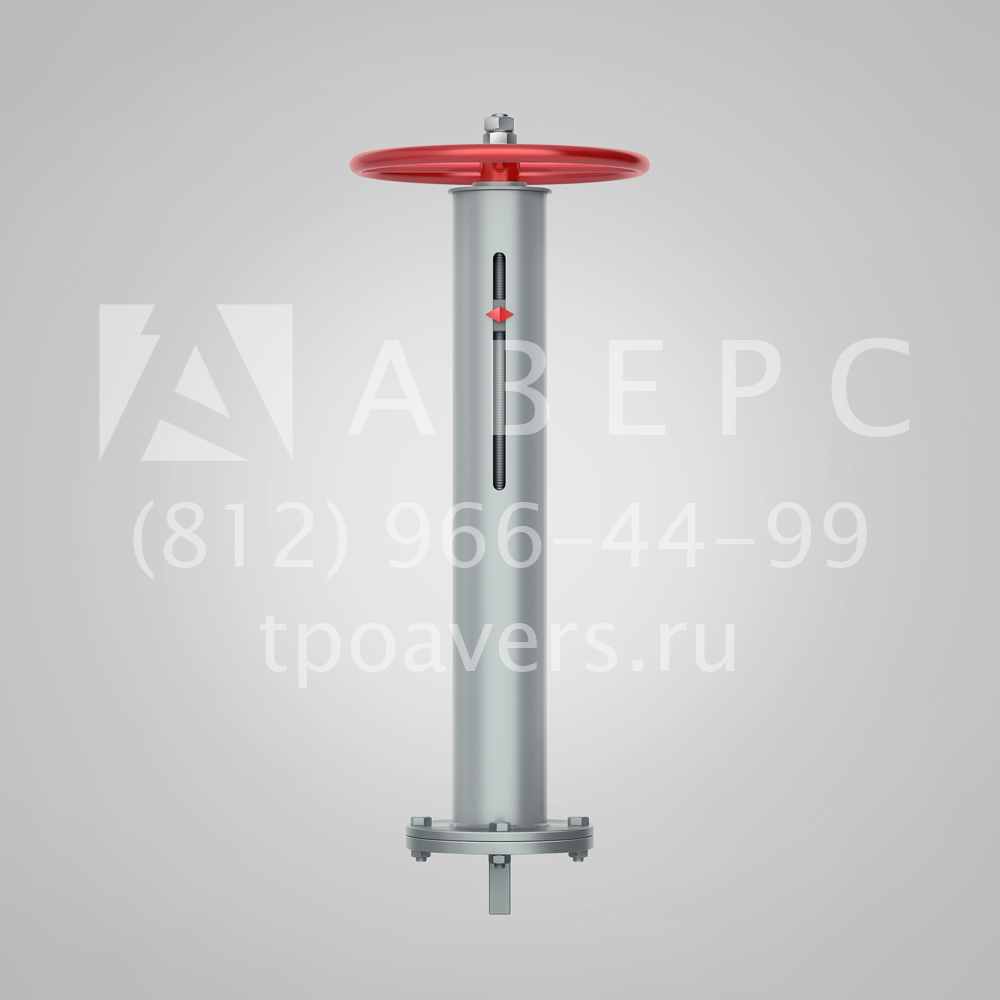

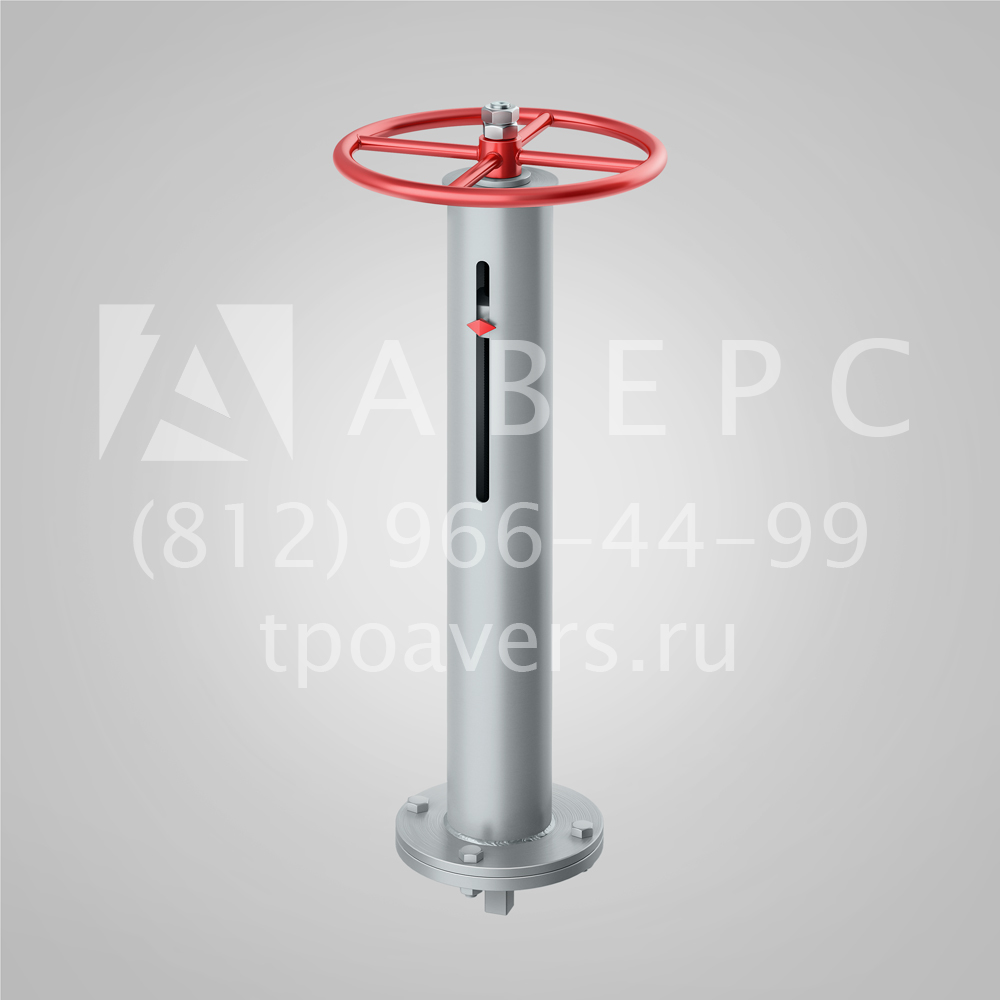

Колонки управления задвижками по Серии 3.903-13 предназначены для дистанционного управления запорной арматурой установленной на глубине (в колодце, под землей). Колонки управления подразделяются на два типа, в зависимости от применяемых в их конструкции приводов. Это ручной и электрический приводы.
Принцип работы

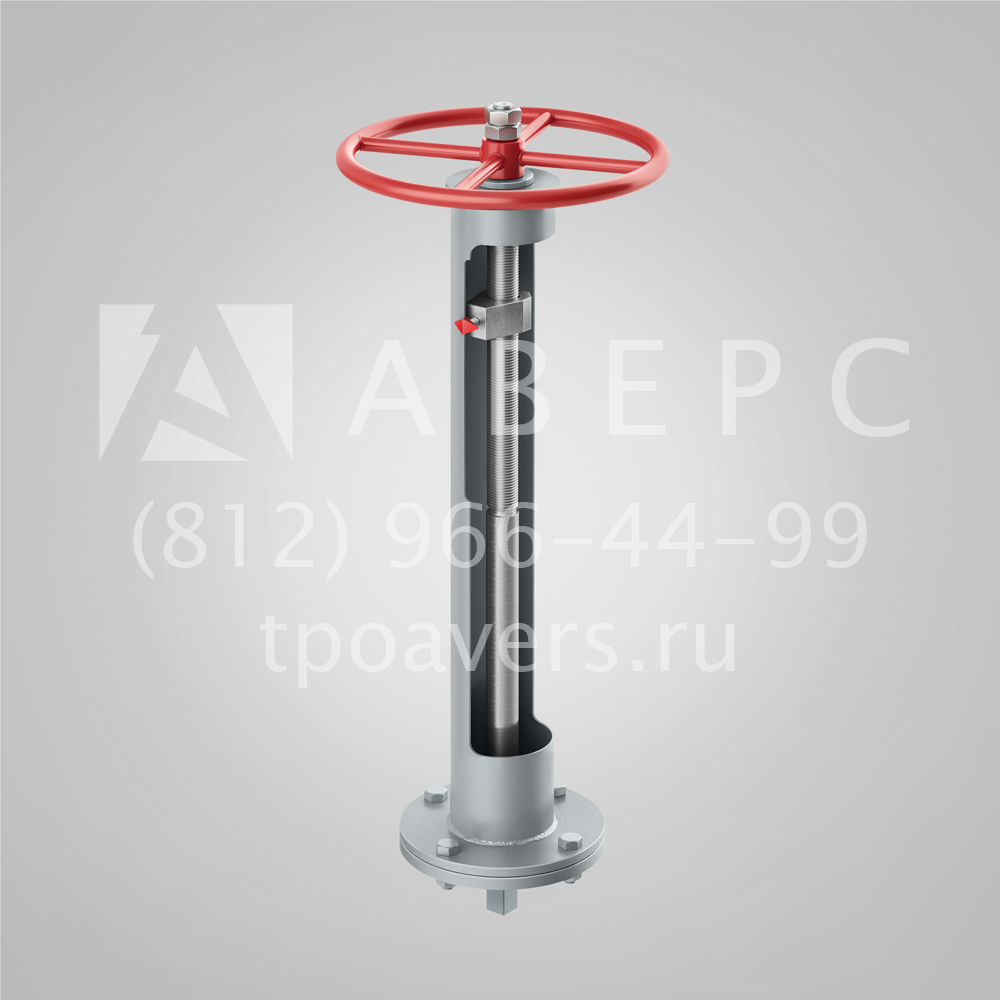

В корпусе, установленном на поверхности, располагается вал. При совершении движений вращения валом крутящий момент, переданный от электропривода или маховика, проходит через штангу к задвижке, тем самым осуществляя подъемные движения либо движения по опусканию запорного элемента системы.
Колонка управления находится непосредственно над системой, располагаясь на одной оси с запорной арматурой. Но бывают случаи установки детали по отношению к задвижке под углом и с небольшим горизонтальным смещением, для чего существуют специальные приспособления.

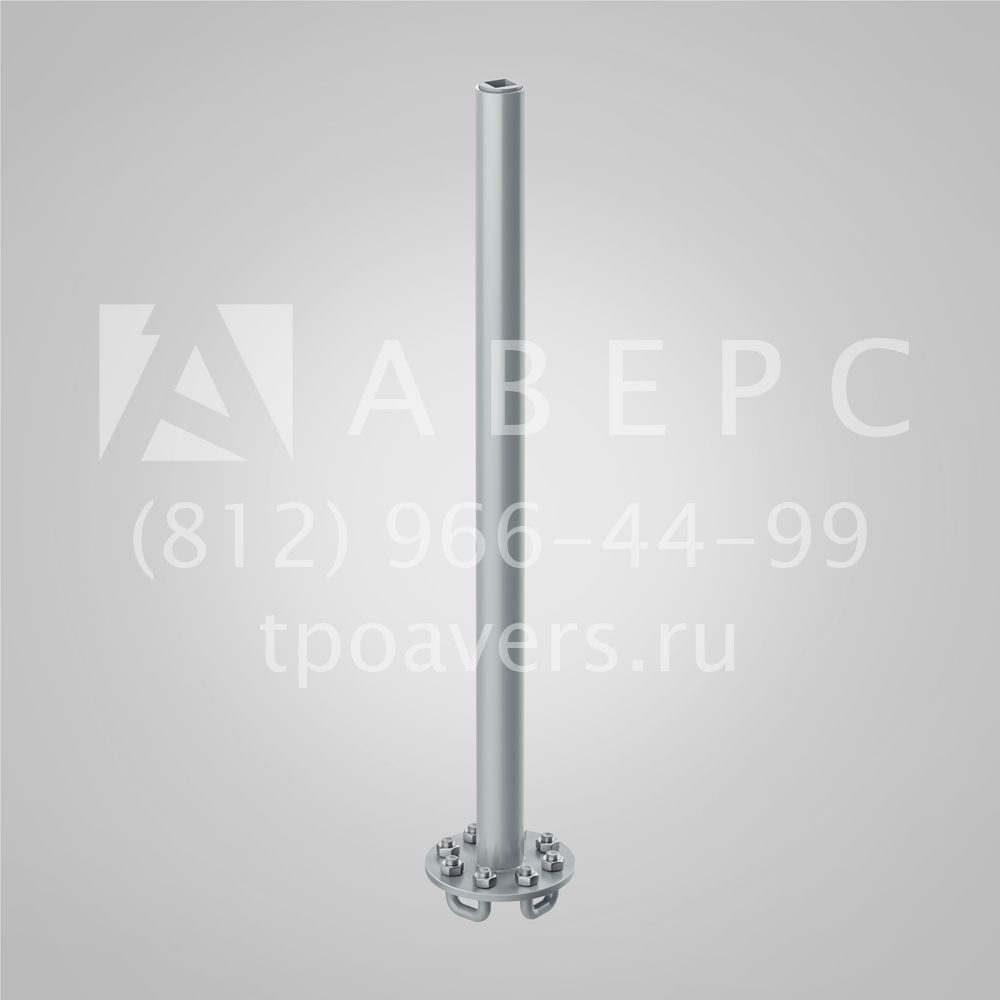

Бывают и такие случаи, когда руководить системой нужно на некотором расстоянии (на высоте) от расположения арматуры. То есть приподнять управляющее устройство, не используя дополнительных способов крепления на перекрытии. Для этого существуют специальные удлинители, предназначенные для задвижек.
Монтаж колонки
Монтаж колонки управления является важным фактором, влияющим на срок службы и надежность такой арматуры.
При перекрытии колодца, выполненного из металла, колонка приваривается непосредственно к нему. Если же перекрытие выполнено из бетона, то нужно высверлить в нем отверстия и закрепить деталь при помощи специальных анкерных болтов. Еще один способ крепления на бетонные перекрытия предусматривает бетонирование закладных конструкций, расположенных на ней. После чего осуществляется дополнительное крепление с помощью болтов, гаек, шайб и других элементов.
Таблица подбора
| Модель | Наименование | Документация | Модель | Привод | Материал, сталь | Покрытие |
|---|---|---|---|---|---|---|
| Колонки управления задвижкой Серия 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 - Ду 1200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 100 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 125 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 125 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 150 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 150 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 200 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 250 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 250 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 300 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 300 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 350 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 350 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 400 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 400 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 500 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 500 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 600 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 600 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 800 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 800 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 1000 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 1000 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 1200 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 1200 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 - Ду 1200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой ручная по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 - Ду 1200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с ручным приводом серия 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 - Ду 1200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой ручная Ду 100 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой ручная Ду 125 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 125 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой ручная Ду 150 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 150 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой ручная Ду 200 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой ручная Ду 250 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 250 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 300 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 300 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 350 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 350 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 400 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 400 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 500 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 500 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 600 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 600 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 800 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 800 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 1000 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 1000 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с электрическим приводом Ду 1200 по серии 3.901-13 | Колонка управления задвижкой | Серия 3.901-13 | Ду 1200 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 100 с ручным приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 125 с ручным приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 125 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 150 с ручным приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 150 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 200 с ручным приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 200 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 250 с ручным приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 250 | ручной | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 300 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 300 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 350 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 350 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 400 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 400 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 500 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 500 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 600 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 600 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 800 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 800 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 1000 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 1000 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой Ду 1200 с электрическим приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 1200 | электрический | ст 20, 09Г2С | ГФ-021 |
| Колонка управления задвижкой с ручным приводом | Колонка управления задвижкой | Серия 3.901-13 | Ду 100 - Ду 250 | ручной | ст20, 09Г2С | ГФ-021 |
