Отборное устройство давления 160-200У

Отборное устройство давления 160-200У ТУ 36.22.19.05-005-85 предназначено для установки манометра, измеряющего давление неагрессивного пара, газа или жидкости.

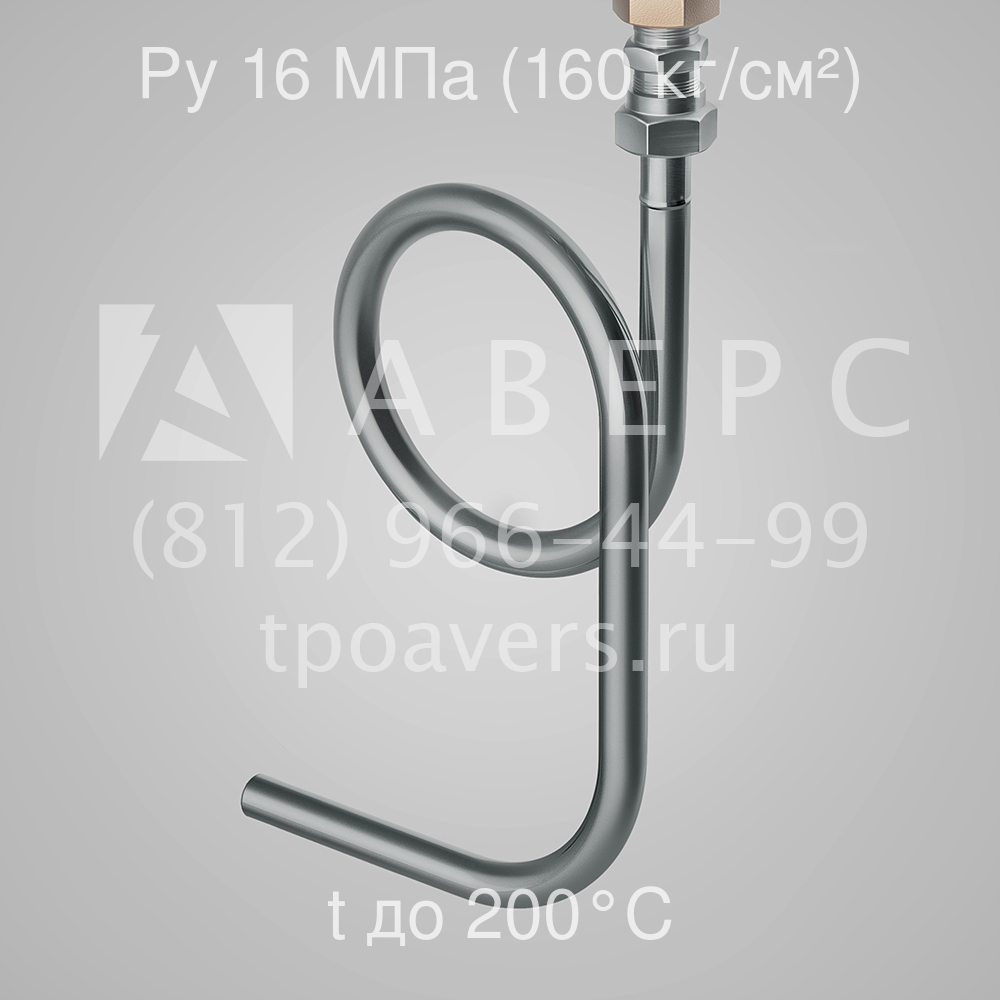

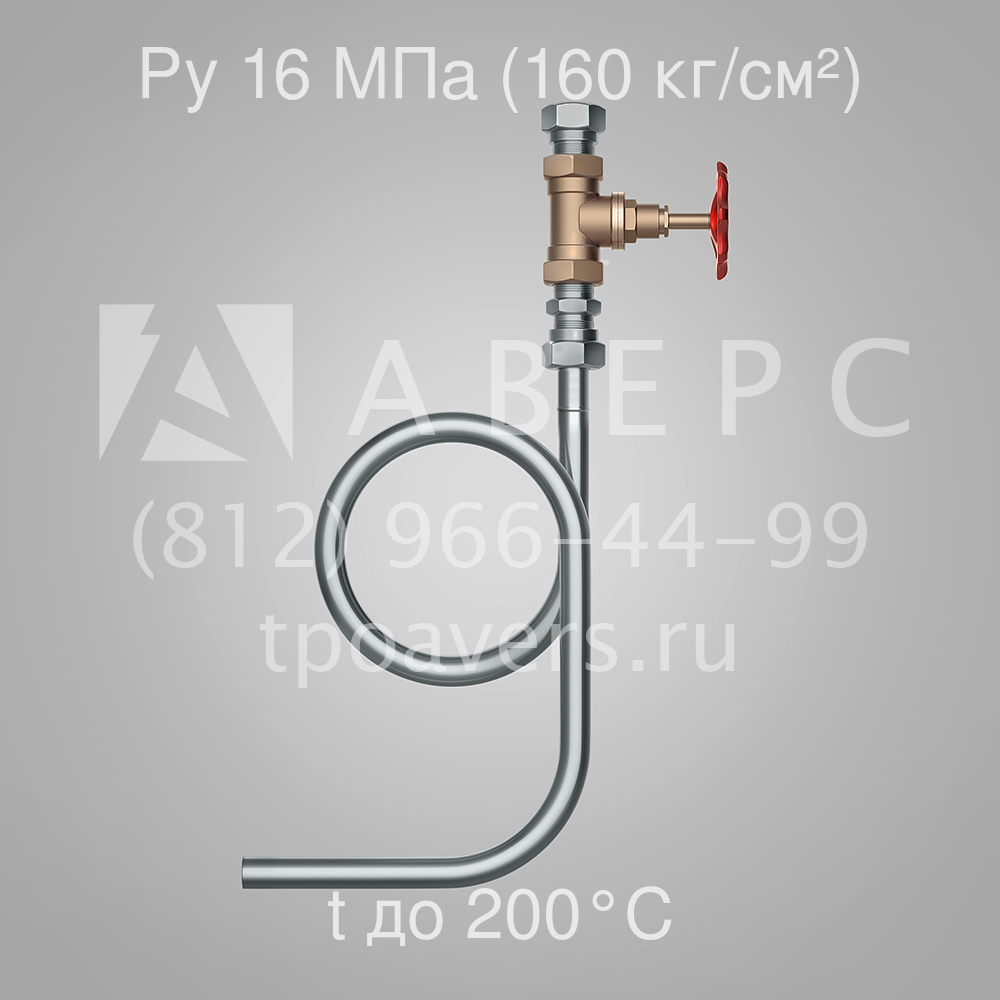

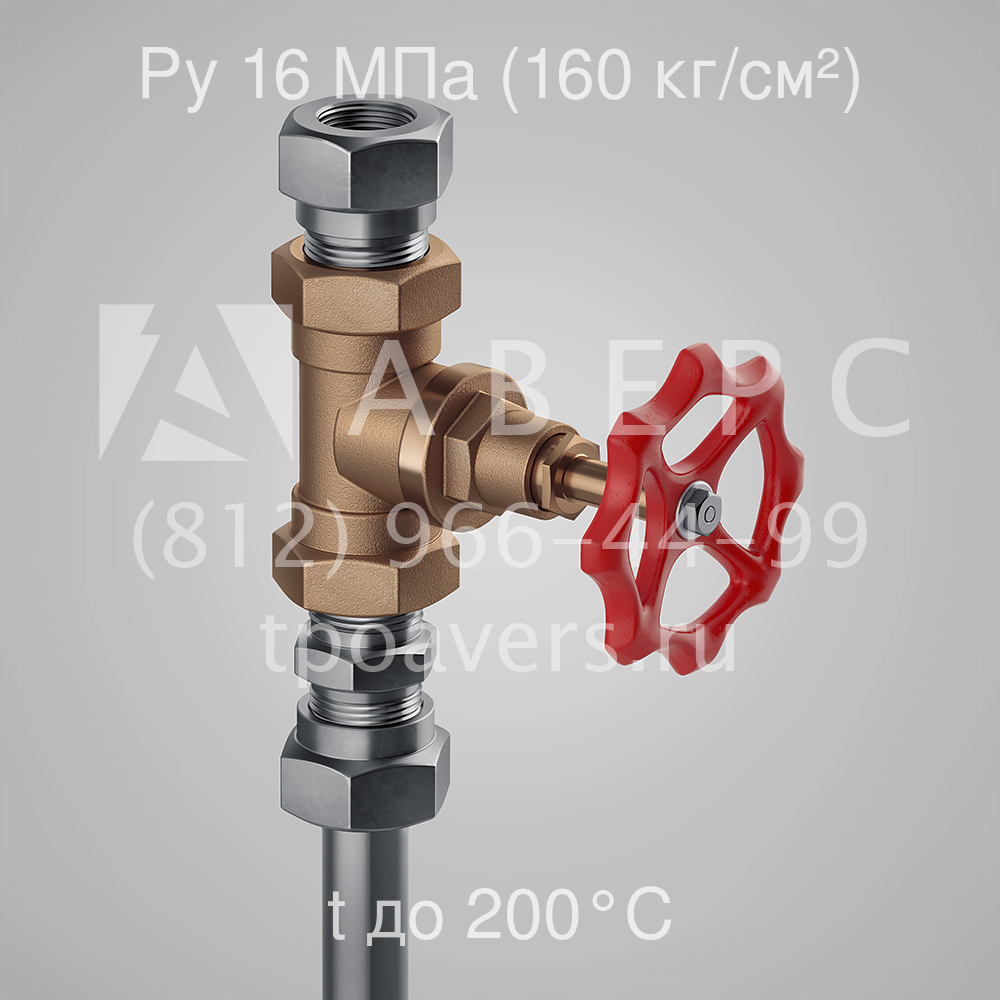

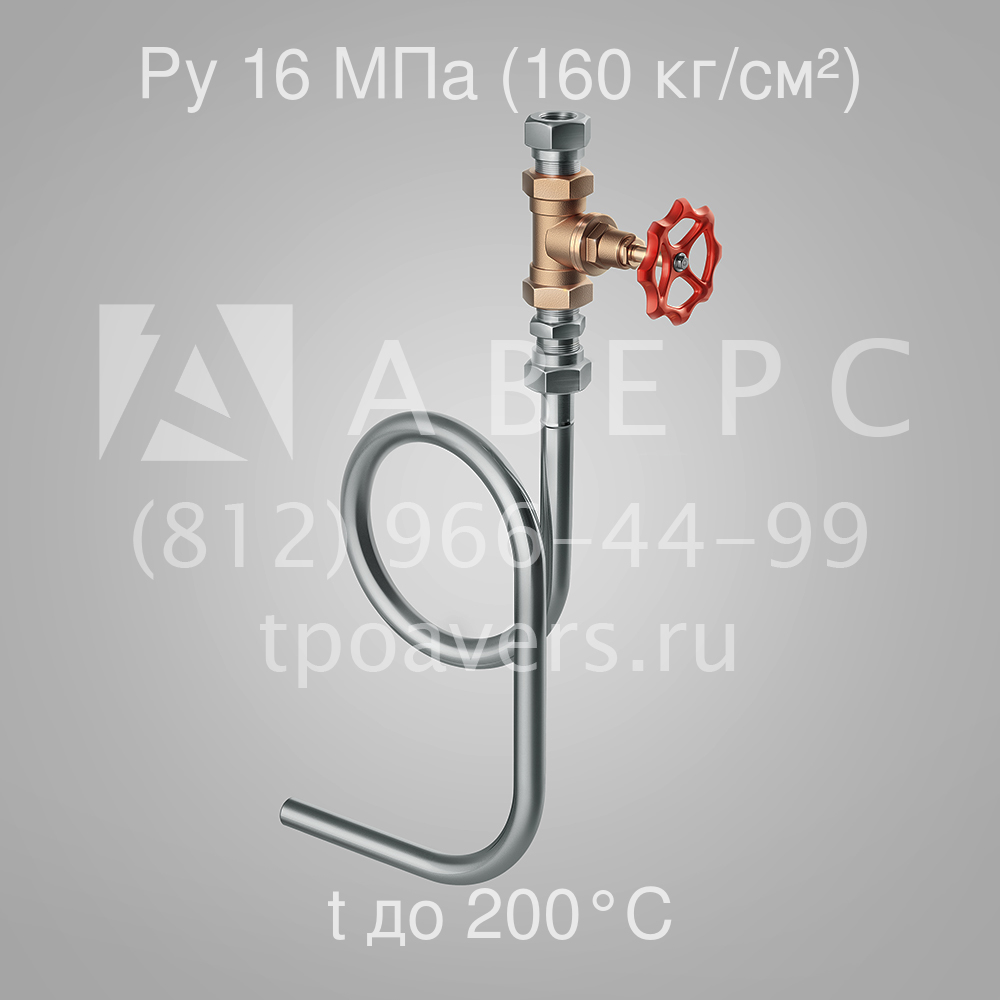

Отборное устройство давления 160-200У - вид 1 Отборное устройство давления 160-200У - вид 2 Отборное устройство давления 160-200У - вид 3 Отборное устройство давления 160-200У - вид 4

Основные технические характеристики:

  • Давление, Мпа (кг/см²) : 16 (160)
  • Температура, °С : 200
  • Тип клапана : 15с54бк (бк1)
  • Материал : ст. 20, латунь
  • Габаритные размеры, мм : 370х270х105
  • Место установки : трубопровод или аппарат
  • Масса, кг : 1,3
100 out of 100 based on 24 user ratings
  • Описание
  • Чертеж
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Отборные устройства давления 160-200У ТУ 36.22.19.05-005-85 предназначены для отбора импульса давления и монтажа манометров на технологических трубопроводах и аппаратах с неагрессивной и агрессивной средой. Широко применяются в газовой и промышленных отраслях, на объектах жилищного и производственного назначения.



Условное давление до 16 МПа (160 кг/см²), температура рабочей среды до 200°С. В изделии применяется клапан запорный проходной муфтовый 15с54бк (бк1) (ОБ 22044). Место установки – вертикальный трубопровод или стенка технологического аппарата. В состав отборного устройства 160-200У входит; трубка петлевая 14х2, соединитель, вентиль и футорка. Изготавливается из стали 20, латуни.



Отборное устройство 160-200У являются монтажным элементом, посредством которого системы автоматизации и контрольно-измерительные приборы крепятся к трубопроводам, газоходам, воздуховодам, коммуникациям и иным системам. Отборные устройства давления закладываются для отбора импульса давления в трубопроводах технического назначения. Такая установка позволяет увеличить срок эксплуатации измерительных приборов.



Пример обозначения отборного устройства для измерения давления 160-200У по ТУ 36.22.19.05-005-85 при его заказе: Отборное устройство 160-200У У3 ТУ 36.22.19.05-005-85. Необходимость укрепления отверстия стыковки с трубопроводом определяется технологом или инженером на производстве.



Продукция отгружается со склада Санкт-Петербурга и Москвы. Возможность доставки продукцию в любой город РФ услугами ТК. Сотрудничество с крупными транспортными компаниями на рынке грузоперевозок. Оперативная отгрузка товара при условии его наличия в день оплаты. Предоставление на всю отгружаемую продукцию паспортов качества и документа от Центра стандартизации. Гарантийные обязательства на всю поставляемую продукцию.



Цена товара указана при размещении заказа на сумму от 50 000 руб.

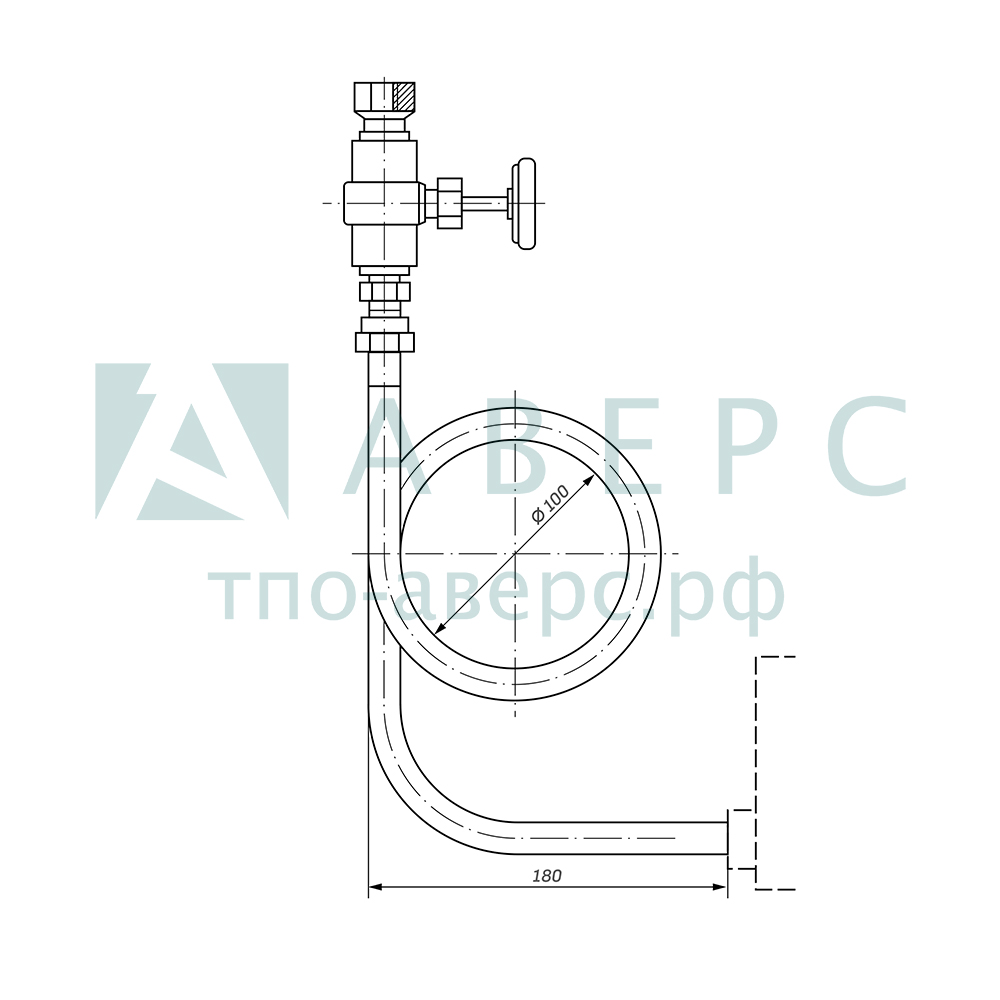

Чертеж. Отборное устройство давления 160-200У ТУ 36.22.19.05-005-85

Размеры на чертежах для справок. Положение вентелей показано условно.

Таблица подбора


Модель Давление, Мпа (кг/см²) Температура, °С Тип клапана Материал Габаритные размеры, мм Место установки Масса, кг
Отборное устройство 16-70 1,6 (16) 70 11б18бк (11б38бк) ст20, латунь 220х150х60 трубопровод или аппарат 0,65
Отборное устройство 16-225П 1,6 (16) 225 11б18бк (11б38бк) ст20, латунь 335х170х70 трубопровод или аппарат 0,80
Отборное устройство 16-225У 1,6 (16) 225 11б18бк (11б38бк) ст20, латунь 335х220х70 трубопровод или аппарат 0,90
Отборное устройство 160-200 16 (160) 200 15с54бк (бк1) ст20, латунь 225х105х70 трубопровод или аппарат 0,96
Отборное устройство 160-200П 16 (160) 200 15с54бк (бк1) ст. 20, латунь 360х220х105 трубопровод или аппарат 1,2
Отборное устройство 160-200У 16 (160) 200 15с54бк (бк1) ст. 20, латунь 370х270х105 трубопровод или аппарат 1,3
Отборное устройство 160-120П 16 (160) 120 15с54бк (бк1) ст. 20, латунь 536х260х160 трубопровод или аппарат 2,35
Отборное устройство 160-250П 16 (160) 250 15с54бк2 ст. 20, латунь 533х240х140 трубопровод или аппарат 2,8
