Бак разрыва струи 180 литров Серия 7.902-4

Бак разрыва струи емкостью 180 литров по чертежу М129.00.00.00 Серии 7.902-4 применяется в канализационных сооружениях, где воду, поступающую из системы хозяйственно-питьевого водопровода, нельзя использовать для производственных нужд без промежуточных устройств, обеспечивающих «разрыв» струи.

Цена 92 500 ₽ с НДС

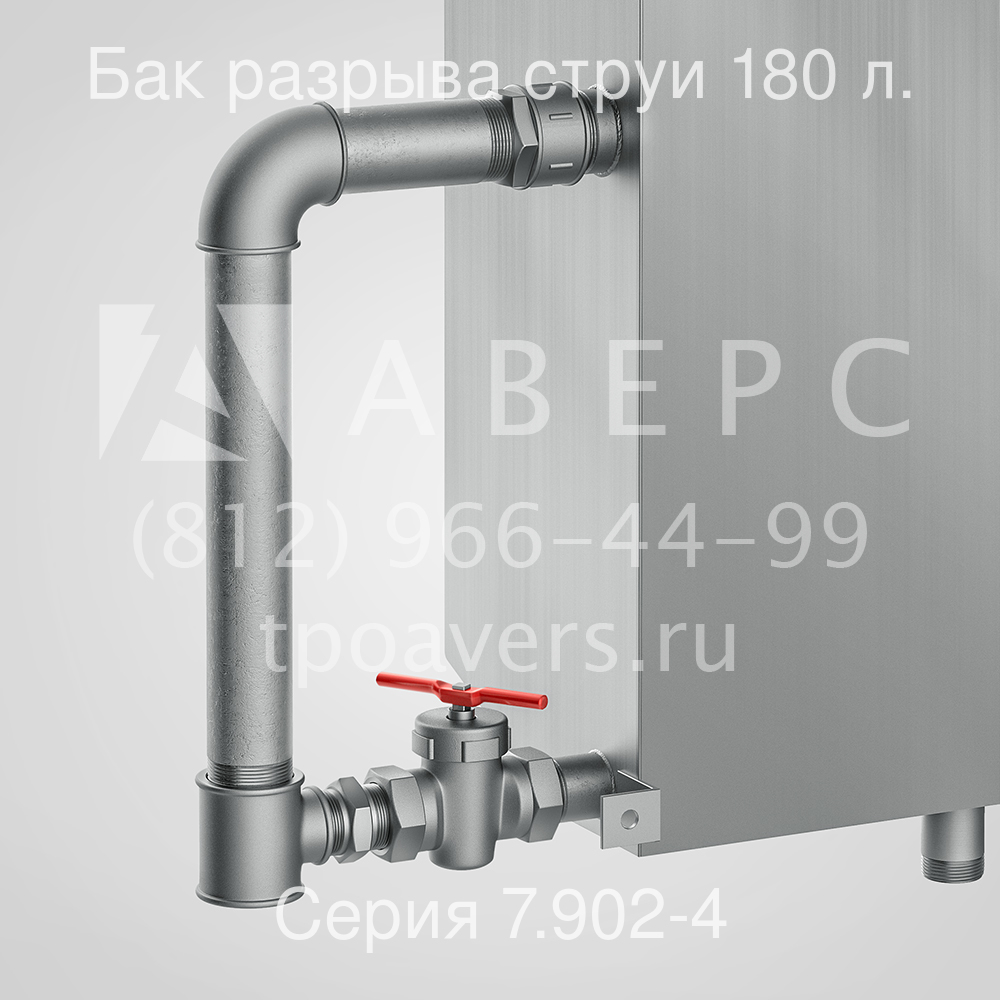

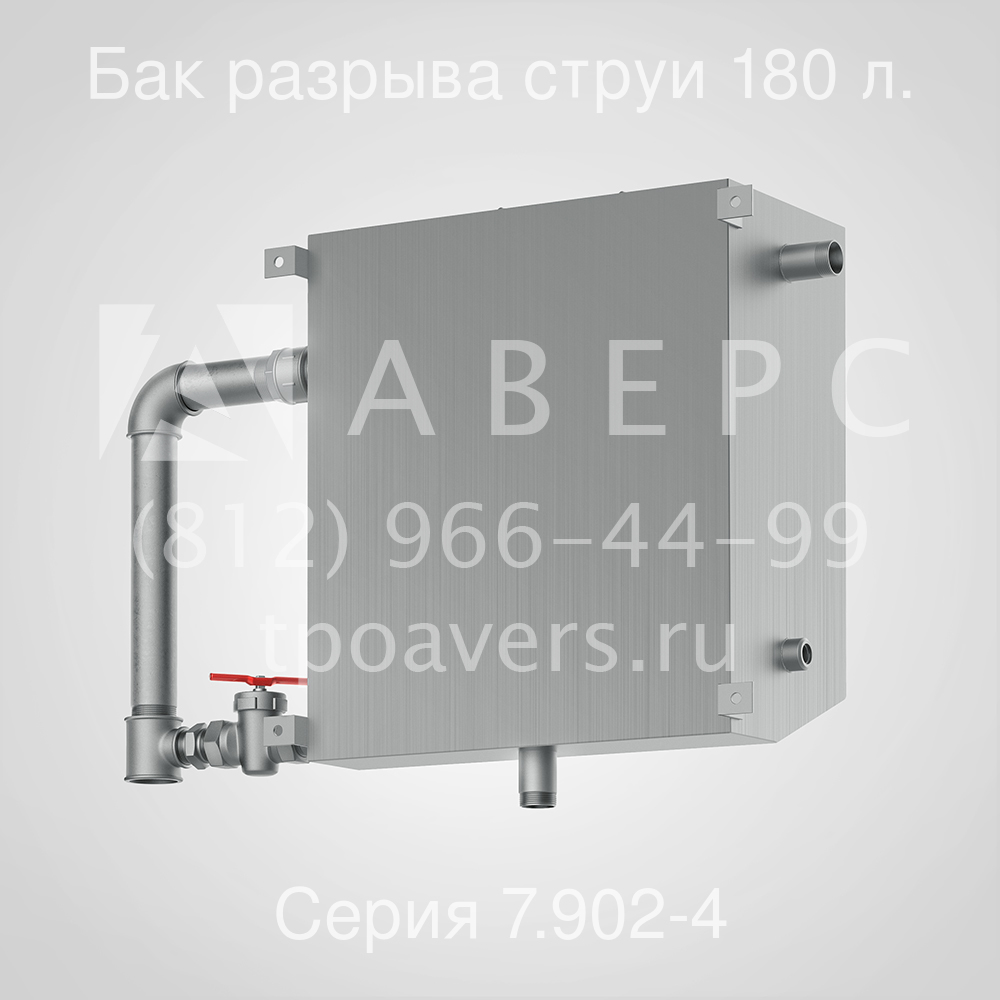

Бак разрыва струи 180 литров Серия 7.902-4 - вид 1 Бак разрыва струи 180 литров Серия 7.902-4 - вид 2 Бак разрыва струи 180 литров Серия 7.902-4 - вид 3 Бак разрыва струи 180 литров Серия 7.902-4 - вид 4

Основные технические характеристики:

  • Техническая документация : Серия 7.902-4
  • Объем : 180 л
  • Вес бака : 88 кг
  • Габариты бака (ДхШхВ) : 848х450х1057 мм
  • Материал изготовления : ст. 20
  • Комплектность : бак, клапан поплавковый, патрубки
100 out of 100 based on 24 user ratings
  • Описание
  • Чертеж
  • Таблица подбора
  • Наши отгрузки

Описание и область применения


Бак разрыва струи емкостью 180 литров по чертежу М129.00.00.00 Серии 7.902-4 применяется в канализационных сооружениях, где воду, поступающую из системы хозяйственно-питьевого водопровода, нельзя использовать для производственных нужд без промежуточных устройств, обеспечивающих «разрыв» струи.



Назначение и описание

Данное устройство создает воздушную преграду на пути следования воды из системы питьевого водопровода к месту ее непосредственного использования. Такая воздушная преграда (разрыв) исключает вероятность попадания загрязнений в систему водоснабжения в случае возникновения аварийных ситуаций.

Необходимость создания «разрыва» на станциях переработки канализационных отходов объясняется тем, что сальники насосов, качающих сточные воды, а также оборудование дробления отходов оснащены специальными гидравлическими уплотнениями. Эти уплотнения требуют подачу чистой воды под давлением, превышающим давление внутри насосов и дробилок, что позволяет предотвратить утечку загрязненных вод в процессе работы оборудования. Питание данных сальников должно организовываться через бак разрыва струи. Также бак может быть использован с целью создания системы технического водопровода.

Принцип работы

Принцип работы бака разрыва струи прост. Чистая вода в него подается через специальный подвод, установленный в верхней части. Данный подвод оснащается клапаном поплавкового типа, автоматически открывающимся при падении уровня воды в баке и закрывающимся при наполнении до нужного уровня.

При осуществлении отбора воды из нижнего штуцера (самотеком, под давлением столба жидкости или при помощи насоса) происходит автоматическое открытие клапана и в бак попадает новая порция воды.

Устройство и монтаж

Бак оснащается трубой перелива, предотвращающей его переполнение в случае выхода из строя поплавкового клапана, а также штуцером с резьбой для присоединения датчика указателя уровня. Монтаж бака разрыва струи осуществляется на специальные опоры, или на стену на высоте, достаточной для обеспечения необходимого давления столба жидкости в системе.

Данное оборудование выполняется из стали в виде прямоугольного сосуда с плоскими стенками, общей вместительностью 280 л. и рабочим объемом 180 л. Используемые в производстве материалы и комплектующие устойчивы к проведению дезинфицирующих мероприятий в соответствии с действующими нормативными документами.

Внимание!

Подставка для бака разрыва в комплекте с баком не поставляется. Данная позиция не предусмотрена чертежами и потому заказывается отдельно. При оформлении заявки сообщите нашему менеджеру о необходимости в поставке данного изделия.

Документы о качестве и сроки

Качество продукции нашего предприятия отвечает высоким стандартам и нормам технологического оборудования. Оборудование поставляется в комплекте с паспортом качества и сертификатами на используемый материал. Средний срок выполнения заказа составляет 10-15 рабочих дней с момента внесения клиентом аванса на счет нашей компании.



Звоните! Наши специалисты ответят на ваши вопросы и помогут оформить заявку.

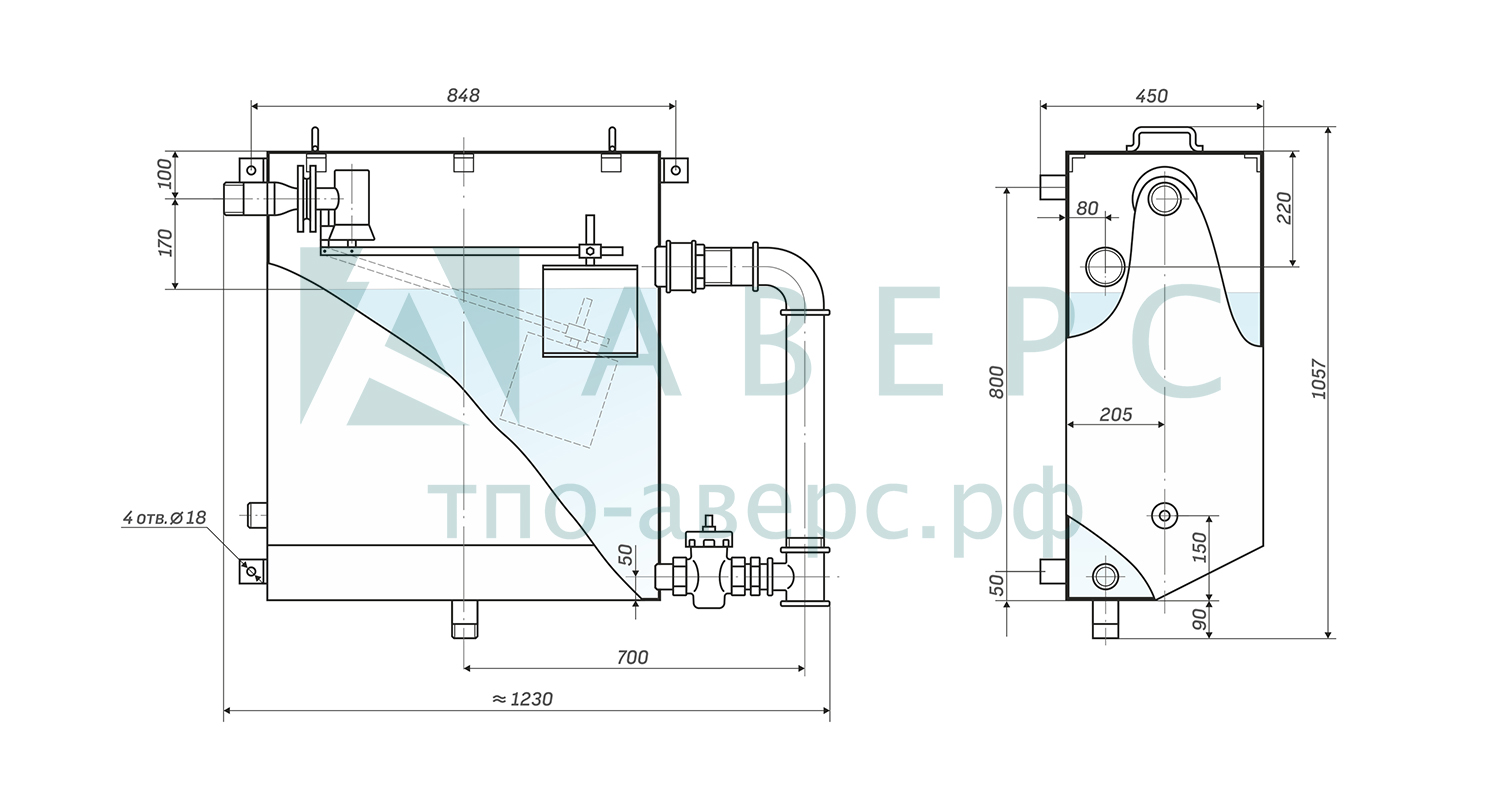

Бак разрыва струи 180 литров Серия 7.902-4

bak_razryva_strui_180_litrov

Таблица подбора


Модель Техническая документация Объем Вес бака Габариты бака (ДхШхВ) Материал изготовления Комплектность
Бак разрыва струи Серия 7.902-4 Серия 7.902-4 180 л 88 кг 848х450х1057 мм ст. 20 бак, клапан поплавковый, патрубки
