УСН-150П-04 Устройство нижнего слива нефти
|
|
Основные технические характеристики:
100
out of 100
based on 24 user ratings
|
- Описание
- Чертеж
- Таблица подбора
- Наши отгрузки
Описание и область применения

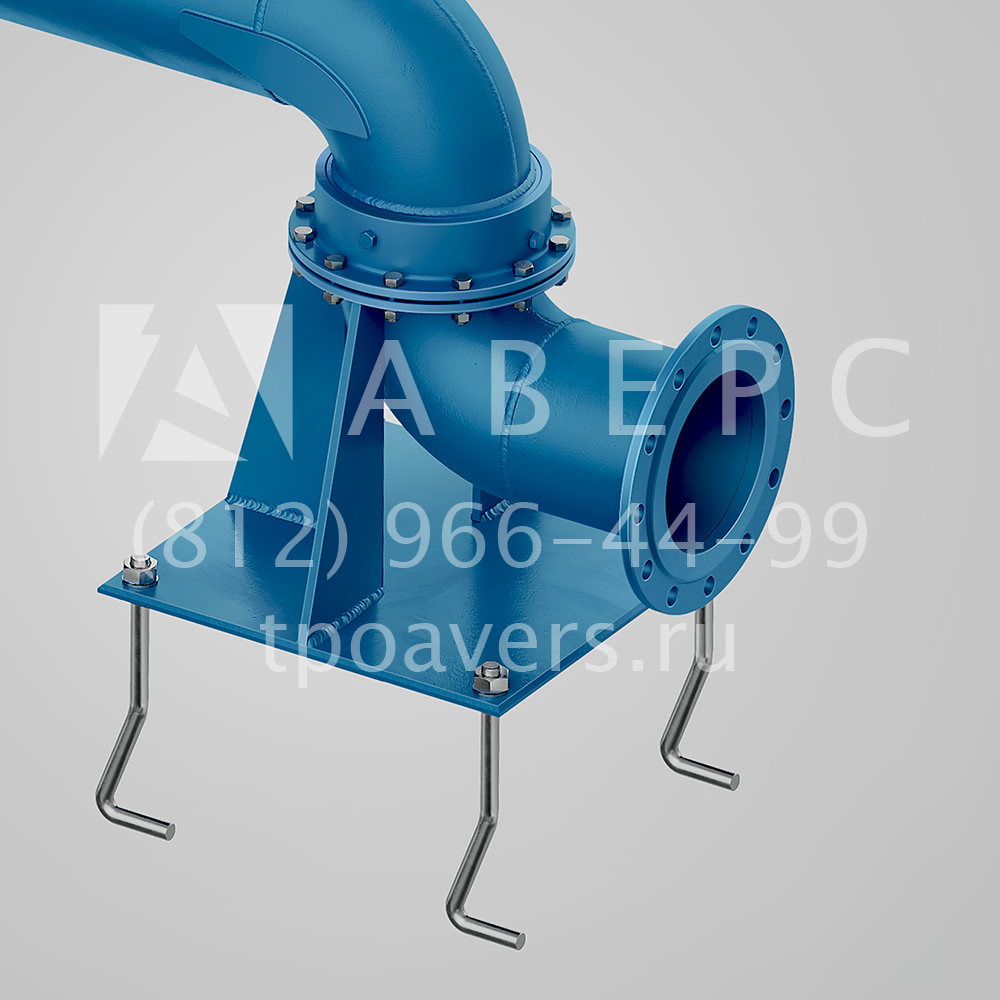

Устройство УСН-150П-04 с зоной действия 4 м предназначено для нижнего слива нефти и нефтепродуктов из железнодорожных вагонов-цистерн и оборудовано подогревающей рубашкой для ускорения процесса слива вязких нефтепродуктов. Опорный патрубок, являющийся опорным механизмом всей установки, с одной стороны оканчивается присоединительным фланцем, а с другой присоединительной головкой. Он крепится к бетонному основанию и соединяется с наземным трубопроводом. Диапазон обслуживания увеличивается за счет шарнирно сочлененных труб, которые можно перемещать в вертикальной и горизонтальной плоскостях. Компенсаторы и противовесы уравновешивают консольные части шарнирных труб.
Слив нефтепродукта может производиться и самотеком и с использованием насоса. Процесс слива ускоряется за счет подогрева нефтепродуктов паром. Нагрев продукта происходит в паровой рубашке, что в свою очередь повышает температуру шарнирных труб и канала установки. Вся конструкция представляет собой надежное и безопасное, легкое в управлении, герметичное устройство. Всему этому способствуют двухрядные усиленные шарниры, обеспечивающие перемещение без перекосов. Захваты, которые крепятся к сливной горловине цистерны, могут вращаться вокруг присоединительной головки, за счет чего установку можно монтировать на любом месте сливного прибора. Форма уплотнителя головки герметично соединяется с перекошенным сливным устройством цистерны. УСН-150П-04 производится в исполнении У и УХЛ по устойчивости к воздейтсвию климата, категории размещения 1 по ГОСТ 15150-69.
Особенности УСН-150П-04
1) Двухрядные шарниры обеспечивают легкость вращения без перекосов при длительной эксплуатации.
2) Замена уплотняющих манжет не требует разборки шарниров.

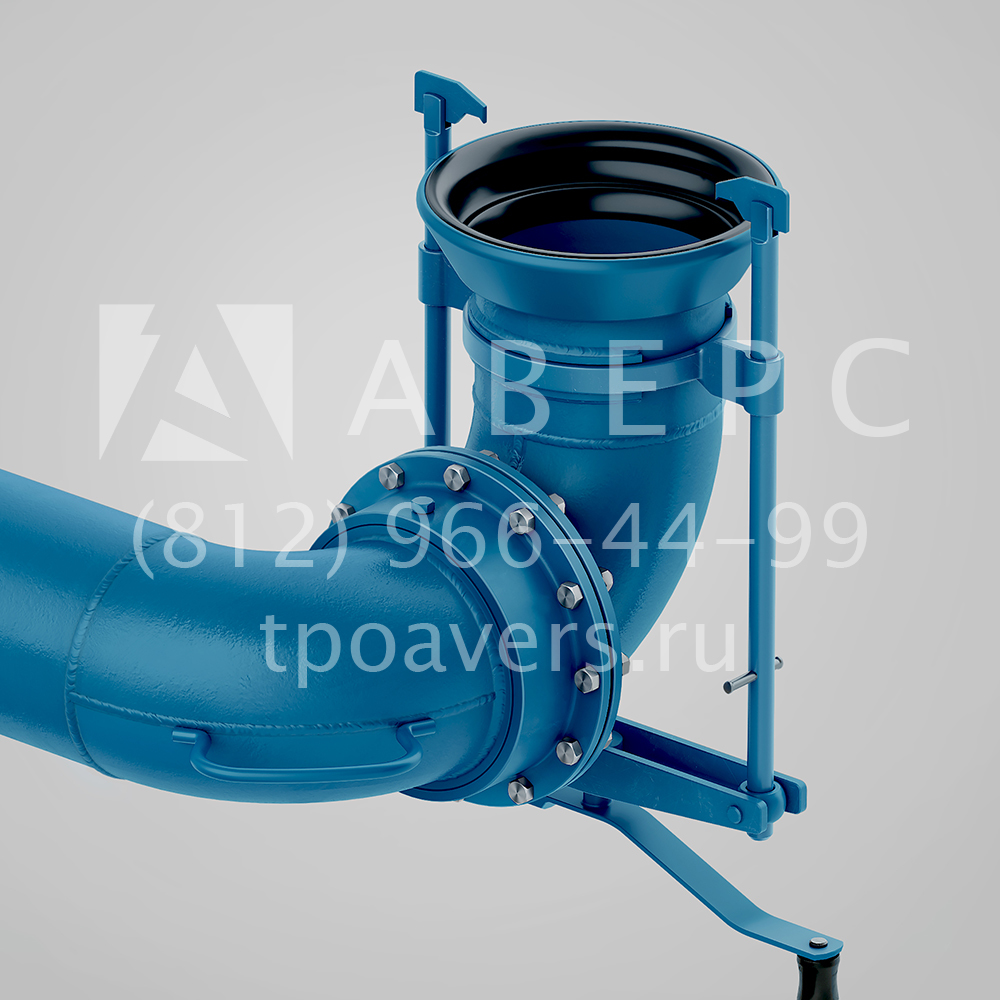

3) Захваты поворачиваются относительно присоединительной головки, что позволяет установить их в любом удобном месте на сливном приборе цистерны.
4) Шарнирное исполнение захватов и специальная форма уплотнения присоединительной головки обеспечивают надежное, герметичное присоединение устройства к сливному прибору цистерны.

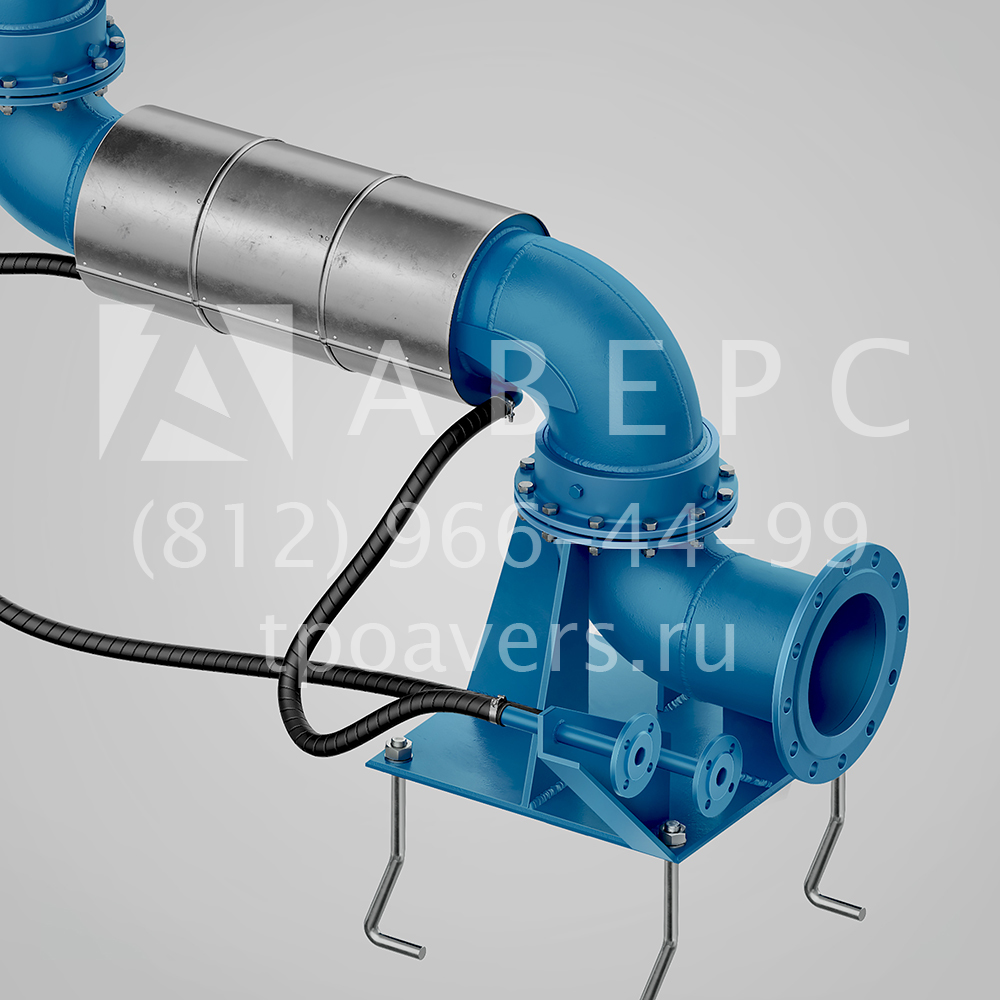

5) Горячий продукт в подогревающей рубашке разогревает стенки шарнирно-соединенных труб, что ускоряет процесс слива вязких нефтепродуктов.
Технические характеристики и модификации УСН-150П-04:
| Наименование параметра |
УСН- 150П-04 |
УСН- 150П-06 |
УСН- 175П-04 |
УСН- 175П-06 |
УСН- 200П-04 |
УСН- 200П-06 |
|
| Зона действия, м | 4 | 6 | 4 | 6 | 4 | 6 | |
| Диаметр условного прохода, мм | 150 | 150 | 175 | 175 | 200 | 200 | |
| Условное давление, МПа (кгс/см2), не более | 0,6 (6) | 0,6 (6) | 0,6 (6) | 0,6 (6) | 0,6 (6) | 0,6 (6) | |
| Расчетная пропускная способность нефтепродуктов, м3/час, не более: | светлых | 320 | 320 | 435 | 435 | 565 | 565 |
| темных | 570 | 570 | 780 | 780 | 1015 | 1015 | |
| Давление продукта в подогревающей рубашке, МПа (кгс/ см2), не более | 0,4(4) | 0,4(4) | 0,4(4) | 0,4(4) | 0,4(4) | 0,4(4) | |
| Назначенный срок службы, лет, не менее | 10 | 10 | 10 | 10 | 10 | 10 | |
| Обслуживающий персонал, чел | 1 | 1 | 1 | 1 | 1 | 1 | |
| Габаритные размеры в сложенном положении, мм, не более: | высота | 1200 | 1200 | 1200 | 1200 | 1300 | 1300 |
| длина | 2300 | 2800 | 2300 | 2800 | 2300 | 2800 | |
| ширина | 700 | 700 | 700 | 700 | 800 | 800 | |
| Масса, кг, не более | 200 | 220 | 215 | 245 | 220 | 240 | |

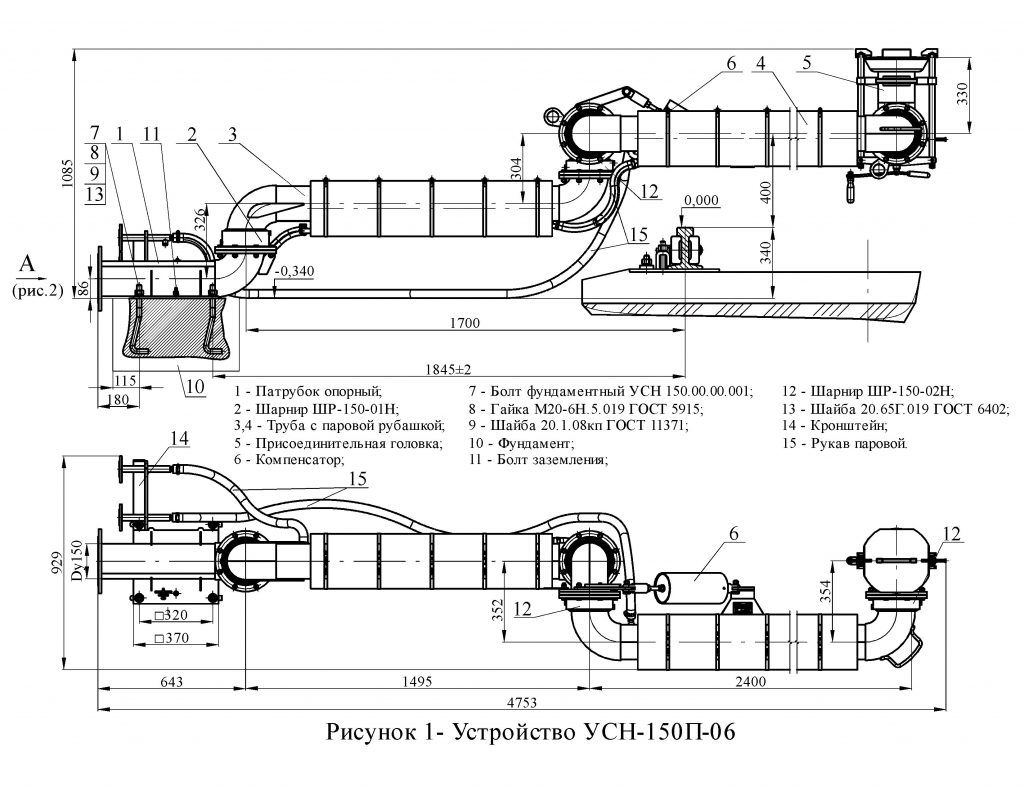

Чертеж. Устройство УСН-150П-04. Общий вид и схема монтажа.
Таблица подбора
| Модель | Диаметр условного прохода, мм | Условное давление, МПа (кгс/м3) | Назначенный срок службы, лет | Дополнительные опции | Зона действия, м | Масса, кг |
|---|---|---|---|---|---|---|
| Устройство нижнего слива с электрообогревом УСН-150Э, УСН-175Э, УСН-200Э | 150/175/200 | 0,6 (6) | 10 | с электрообогревом | 4/6 | 185/205/200 |
| Устройство нижнего слива с гидромонитором и электрообогревом УСН-175ГЭ, УСН-200ГЭ | 175/200 | 0,6 (6) | 10 | с гидромонитором и электрообогревом | 4/6 | 250/255 |
| Устройство нижнего слива с гидромонитором УСН-175Г, УСН-200Г | 175/200 | 0,6 (6) | 10 | с гидромонитором | 4/6 | 240/245 |
| Устройство нижнего слива с гидромонитором и парообогревом УСН-175ГП, УСН-200ГП | 175/200 | 0,6 (6) | 10 | с гидромонитором и парообогревом | 4/6 | 290/320 |
| Устройство нижнего слива без дополнительных опций УСН-150, УСН-175, УСН-200 | 150/175/200 | 0,6 (6) | 10 | без доп. опций | 4/6 | 175/195/210 |
| Устройство нижнего слива с пароподогревом УСН-150П, УСН-175П, УСН-200П | 150/175/200 | 0,6 (6) | 10 | с пароподогревом | 4/6 | 220/245/250 |
| УСН-150-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | без опций | 4 | 175 |
| УСН-150-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | без опций | 6 | 175 |
| УСН-150П-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | пароподогрев | 6 | 220 |
| УСН-150П-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | пароподогрев | 4 | 200 |
| УСН-150Э-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | электрообогрев | 4 | 185 |
| УСН-150Э-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | электрообогрев | 6 | 185 |
| УСН-150Г-04 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | гидромонитор | 4 | 215 |
| УСН-150Г-06 Устройство нижнего слива нефти | 150 | 0,6 (6) | 10 | гидромонитор | 6 | 240 |
| УСН-150ГП-04 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 185 |
| УСН-150ГП-06 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 185 |
| УСН-150ГЭ-04 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 155 |
| УСН-150ГЭ-06 Устройство для нижнего слива | 150 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 175 |
| УСН-175-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | без опций | 4 | 200 |
| УСН-175-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | без опций | 6 | 215 |
| УСН-175П-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | пароподогрев | 4 | 210 |
| УСН-175П-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | пароподогрев | 6 | 220 |
| УСН-175Э-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | электрообогрев | 4 | 185 |
| УСН-175Э-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | электрообогрев | 6 | 215 |
| УСН-175Г-04 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | гидромонитор | 4 | 215 |
| УСН-175Г-06 Устройство нижнего слива нефти | 175 | 0,6 (6) | 10 | гидромонитор | 6 | 225 |
| УСН-175ГП-04 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 260 |
| УСН-175ГП-06 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 280 |
| УСН-175ГЭ-04 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 225 |
| УСН-175ГЭ-06 Устройство для нижнего слива | 175 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 250 |
| УСН-200-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | без опций | 4 | 195 |
| УСН-200-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | без опций | 6 | 210 |
| УСН-200П-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | пароподогрев | 4 | 220 |
| УСН-200П-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | пароподогрев | 6 | 240 |
| УСН-200Э-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | электрообогрев | 4 | 240 |
| УСН-200Э-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | электрообогрев | 6 | 240 |
| УСН-200Г-04 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | гидромонитор | 4 | 240 |
| УСН-200Г-06 Устройство нижнего слива нефти | 200 | 0,6 (6) | 10 | гидромонитор | 6 | 240 |
| УСН-200ГП-04 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 4 | 240 |
| УСН-200ГП-06 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и пароподогрев | 6 | 240 |
| УСН-200ГЭ-04 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 4 | 240 |
| УСН-200ГЭ-06 Устройство для нижнего слива | 200 | 0,6 (6) | 10 | гидромонитор и электрообогрев | 6 | 240 |
